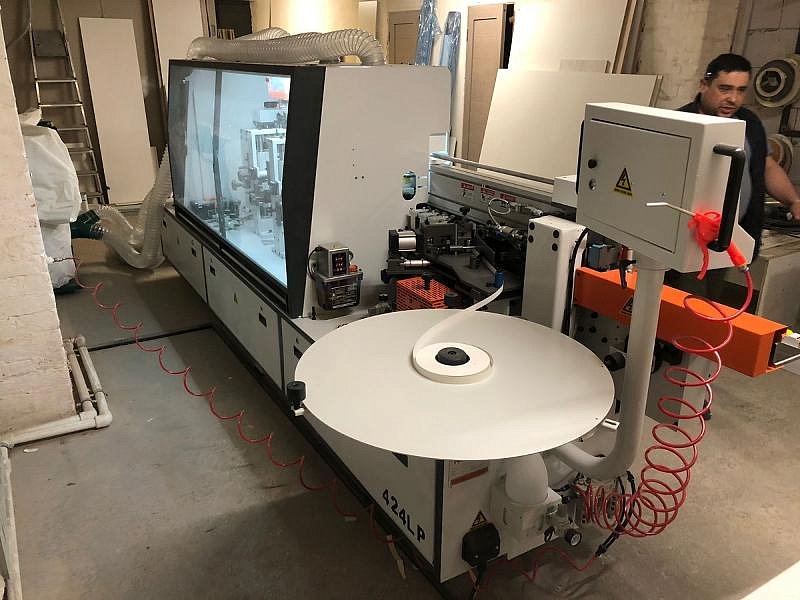

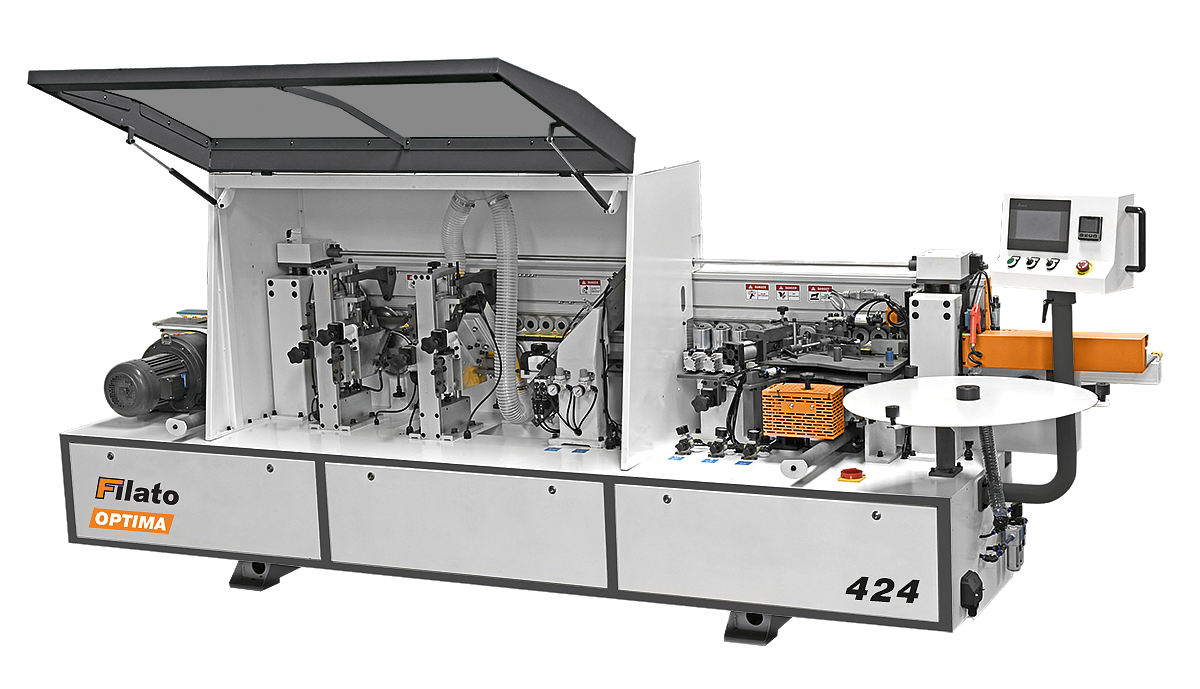

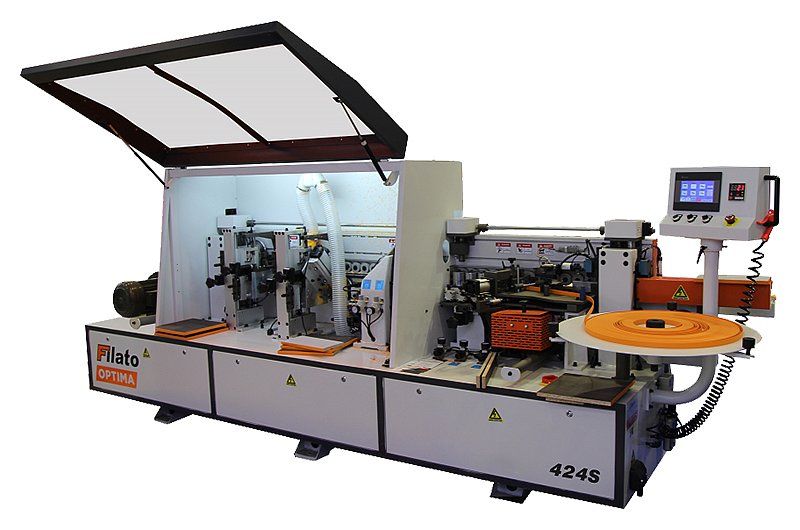

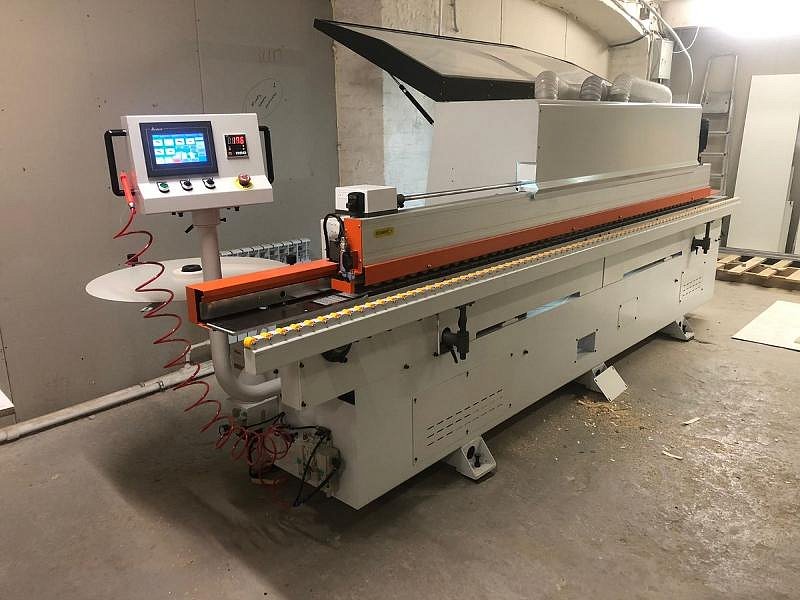

Автоматический кромкооблицовочный станок Filato OPTIMA 424

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



Область применения

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).



Схема обработки

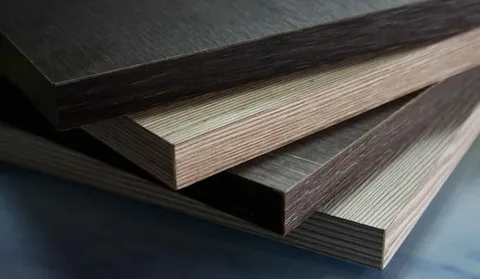

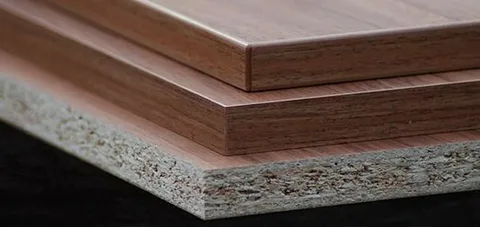

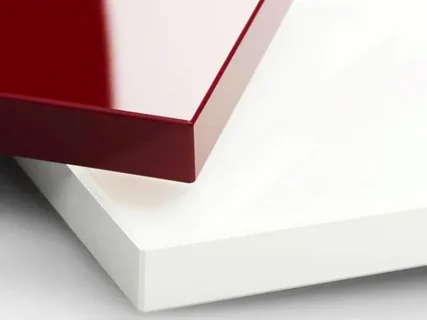

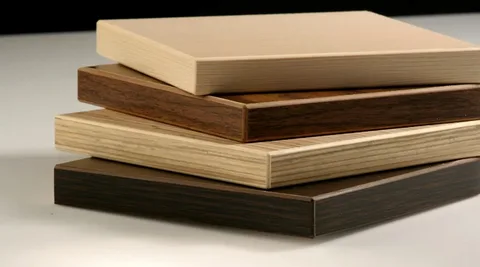

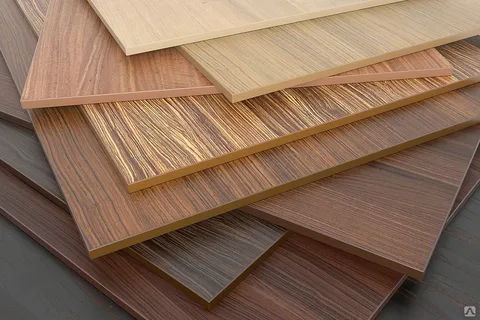

Получаемые изделия

---

Конструктивные особенности

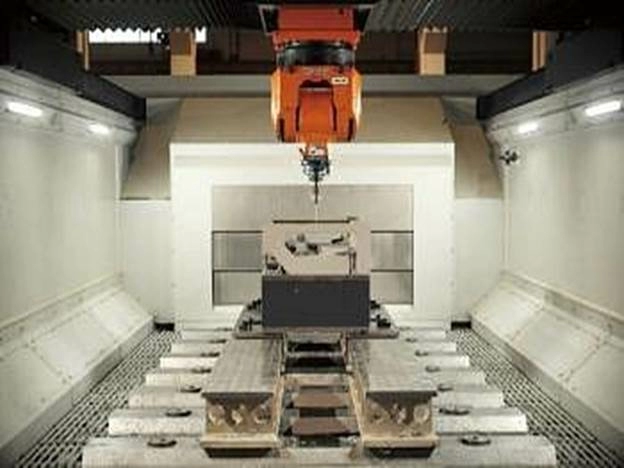

БАЗОВАЯ СТАНИНА

Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
Все элементы конструкции станка также проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства.

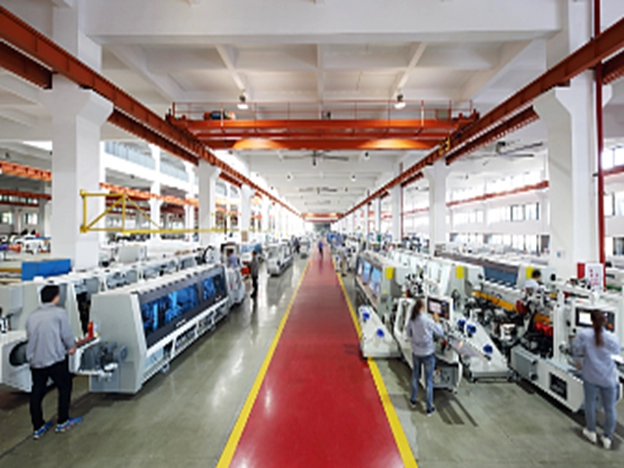

ПРОФЕССИОНАЛЬНАЯ СБОРОЧНАЯ ЛИНИЯ

Сборочная линия, является окончательным и важным этапом для стабильной работы станка.
Опытные специалисты на профессиональных сборочных линия, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

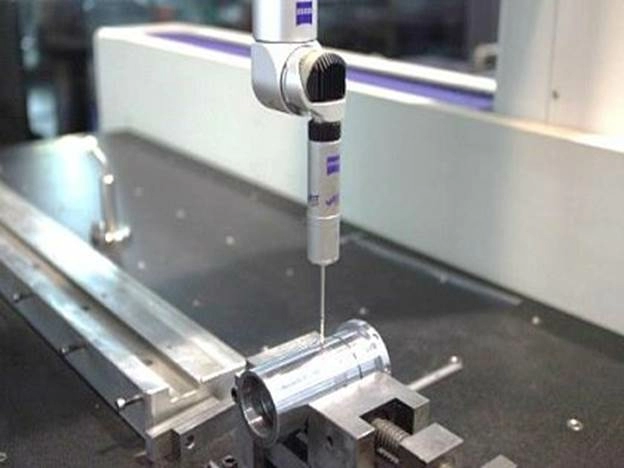

КОНТРОЛЬ КАЧЕСТВА

Участок контроля качества;
Специально измерительное оборудование;
Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые завод производит, имеет высокий уровень качества.

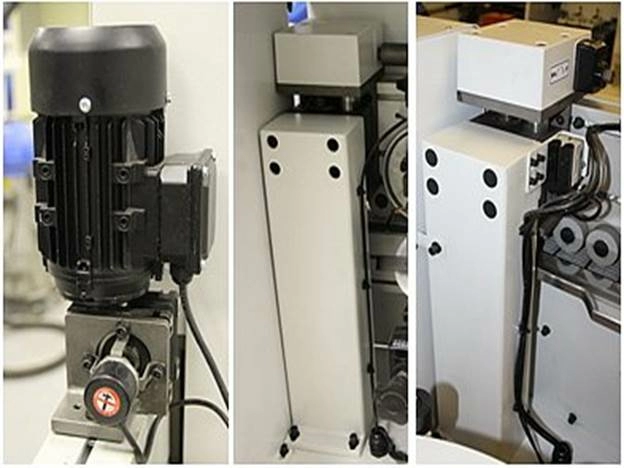

ПРИЖИМНАЯ БАЛКА

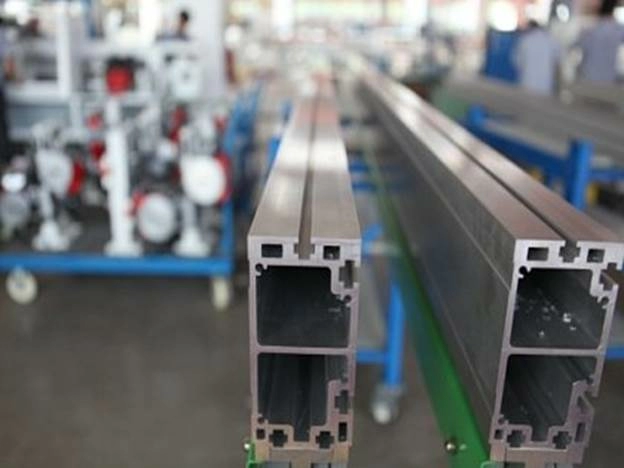

Прижимная балка из Алюминия сечением профиля 160 х 80 мм и толщиной стенки 6 мм обеспечивает высокую точность и превосходную жесткость;
На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления;
По всей длине станка точное позиционирование балки достигается за счет четырех опорах;
Идеальную точность перемещения обеспечивает электропривод Энкодера и двигателя;

Двигатель подъема и опускания балки:
Мощность: 0,37 кВт;
Частота: 50 Гц;
Скорость вращения: 1350 об/мин.

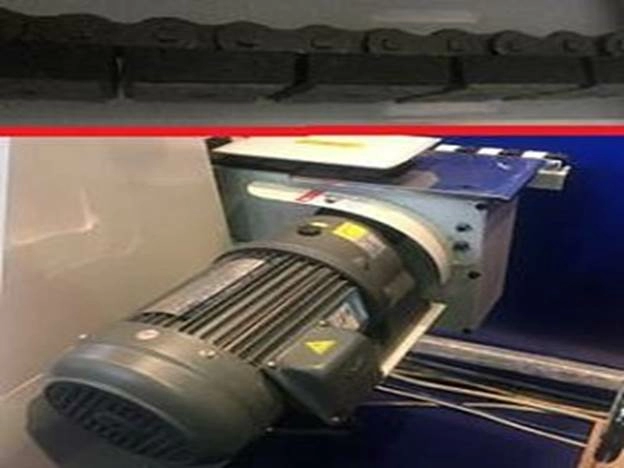

КОНВЕЙЕР

• Долговечный и надежная конструкция конвейера.
• Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.
• Две стальные круглые направляющие крепят поддерживающею опору, которая выдвигается на 600 мм, для заготовок больших размеров.
• Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовок.
• Двигатель подачи конвейера:
• Мощность: 1,5 кВт;
• Частота: 60 Гц;
• Скорость вращения: 1730 об/мин.

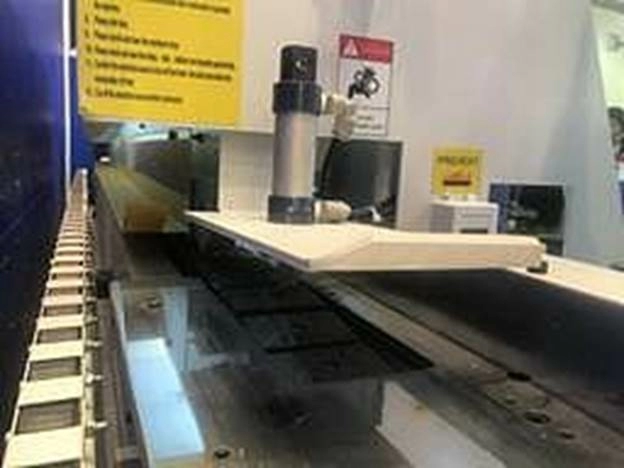

УСТРОЙСТВО ПОДАЧИ

• Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.
• Выдвижная опорная рама с направляющими роликами, позволяет плавно перемещать габаритные детали.



ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ

• Предварительный нагрев торца заготовки создает нужную основу для качественной  приклейки кромки.

Особо актуально в холодный период времени

• Возможность включения нагревательной планки в любое время отдельным выключателем.

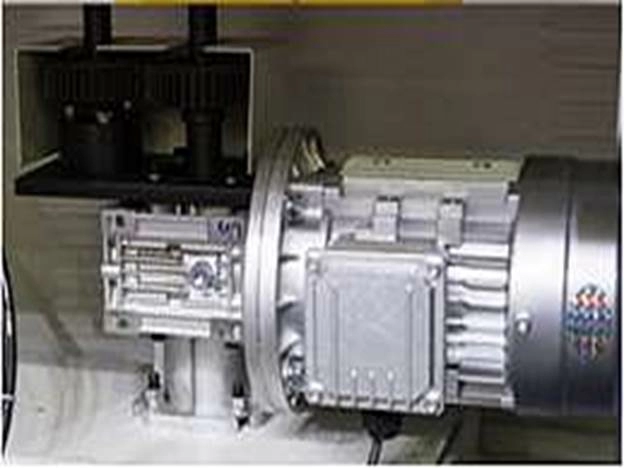

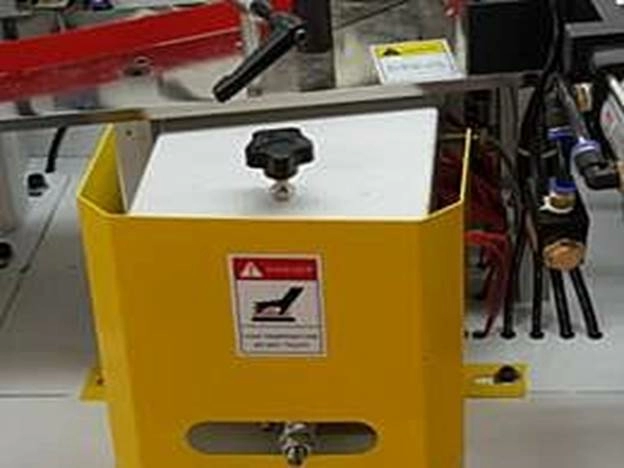

КЛЕЕВОЙ УЗЕЛ

• Плавная подача кромочного материала в зону нанесения клея.
• Традиционный способ добавления клея в клеевой бачек, расположен ниже относительно клее наносящего вала.
• Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
• Бачок предназначен для горячего клей-расплава EVA с емкостью около 3 л.
• Чувствительная регулировка подачи клея толщиной, для того чтобы обеспечить рациональное использование клея.
• Двигатель привода клеевого вала и подачи кромки:
• Мощность: 0,37 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1400 об/мин.

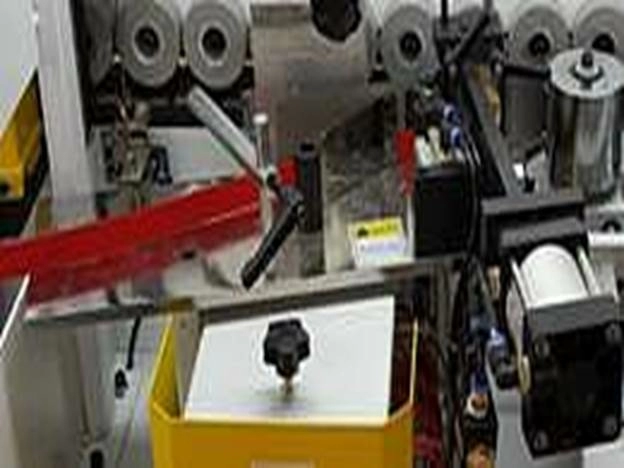

ГИЛЬОТИНА

Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, рассчитан для высокой производительности.

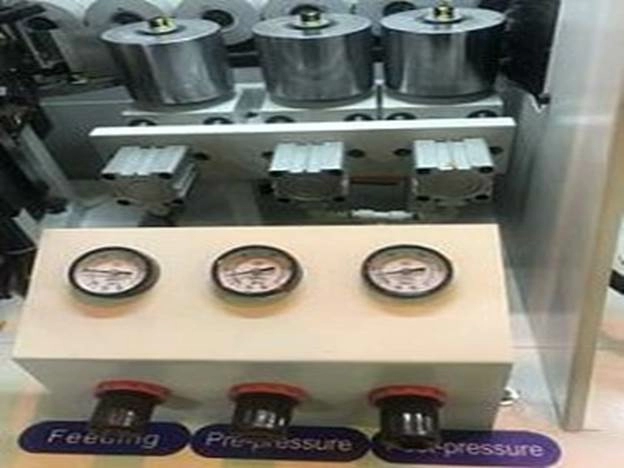

ПРЕСС ГРУППА

• Состоит из трех до прессовочных роликов обеспечивают надежную фиксацию кромочного материала на торец заготовки.
• Диаметр до прессовочных роликов 80 мм.
• Контроль с помощью пневматики отдельным пневмоцилиндром на каждый ролик.
• Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.
• Регулировка толщины кромочного материала осуществляется с помощью цифрового счетчика.

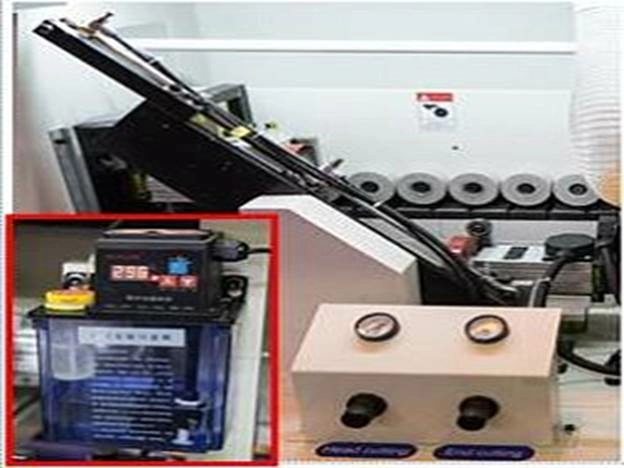

УЗЕЛ ТОРЦОВКИ

• Линейная направляющая расположена под углом 45°.
• 2-двигателя:
• Мощность: 0,37 кВт;
• Частота: 200 Гц;
• Скоростью вращения: 12 000 об/мин;
• 2 пилы Ф 100 х 20Z.
• Автоматическая система смазки направляющих.
• Точный контроль осуществляется за счет установленного частотного преобразователя.
• Это обеспечивает долгий срок службы станка.

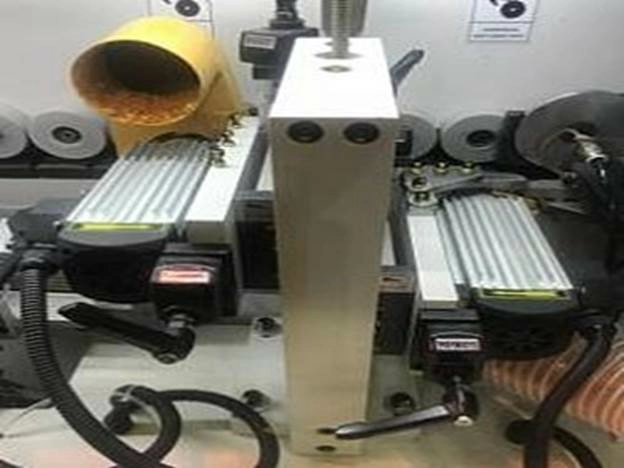

ФРЕЗЕРОВАНИЕ СВЕСОВ

• Служит для фрезерования верхних и нижних свесов заготовки.
• Узел фрезерования свесов 2-двигателя:
• Мощность: 0,75 кВт;
• Частота: 300 Гц;
• Скорость вращения: 18 000 об/мин.
• Перенастройка на толщину кромочного материала с помощью счетчиков.
• Круглые копиры для абсолютно точного отслеживания материала.
• На каждом двигателе установлены фрезы R2.
• Система аспирации эффективно убирает стружку из зоны обработки.

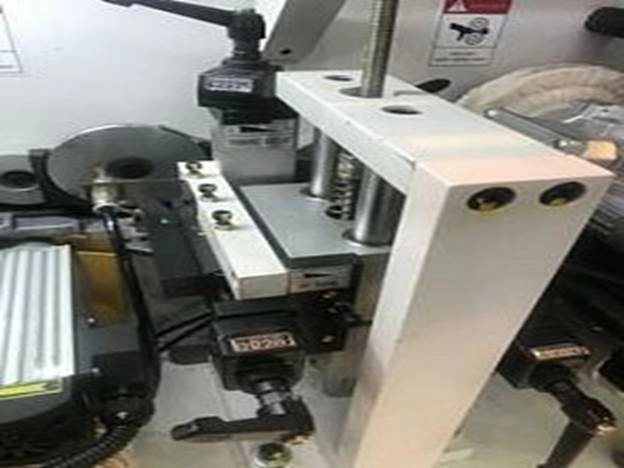

УЗЕЛ РАДИУСНОЙ ЦИКЛЕВКИ

• Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
• Сверху и снизу установлены ножи радиусом R2 (возможно опционально укомплектовать ножами R3).
• Круглые копиры большого диаметра 100 мм, для идеального отслеживания толщины заготовки.
• Регулировка узла осуществляется с помощью счетчиков.

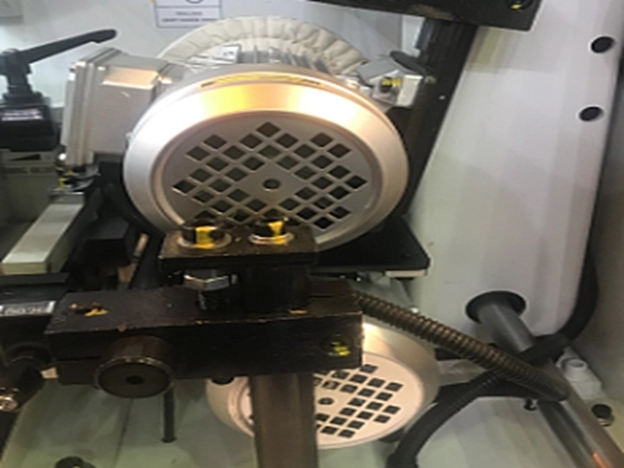

УЗЕЛ ПОЛИРОВКИ

• Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
• Обеспечение стабильной работы за счет подключения постоянного питания.
• 2-двигателя:
• Мощность: 0,18 кВт;
• Частота: 50 Гц;
• Скоростью вращения: 1400 об/мин.

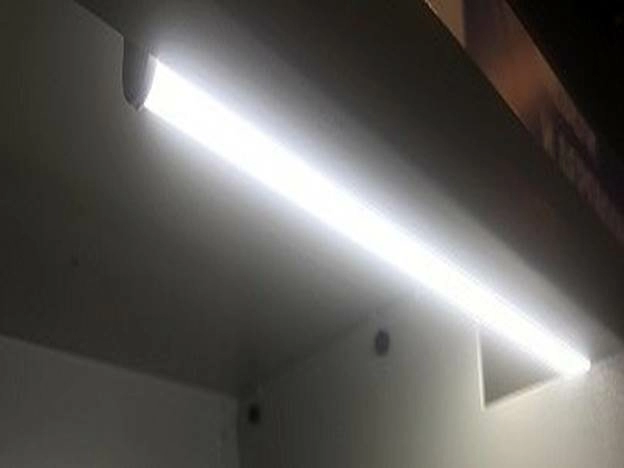

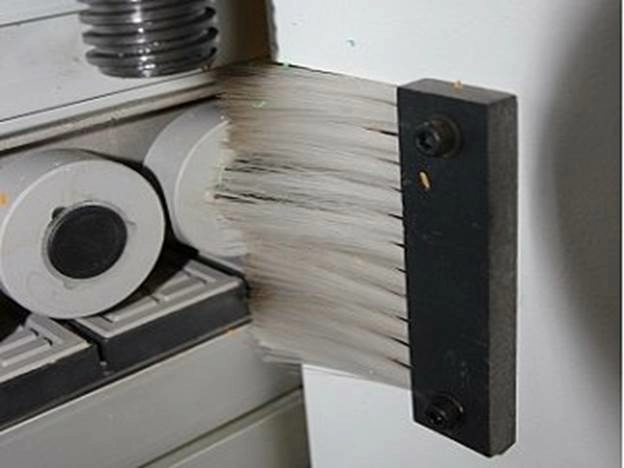

ПАКЕТ «КОМФОРТ»

• В перегородках станка в зоне прохождения детали установлены щетки для очистки обработанной детали от пыли и частиц кромочного материала предыдущих узлов, который может попасть под копиры последующих узлов;

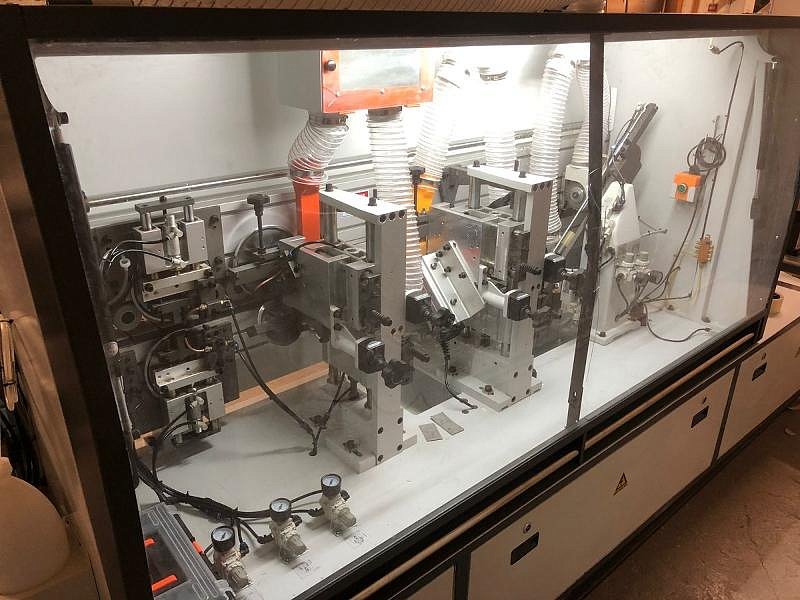

• Подсветка внутренней зоны агрегатов станка.

Удобство обслуживания и настройки агрегатов и отслеживания стабильной работы станка.

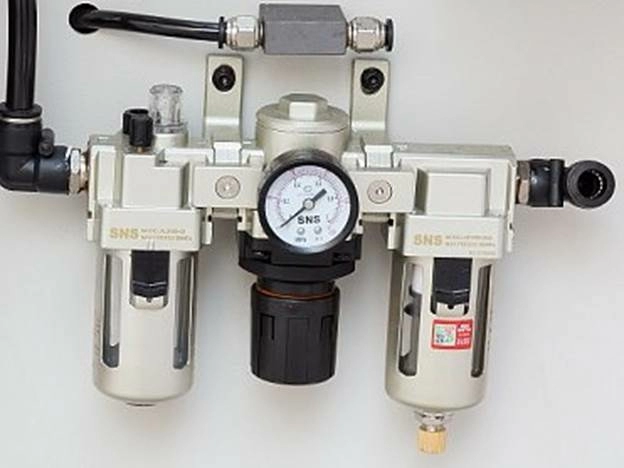

БЛОК ПОДГОТОВКИ ВОЗДУХА

• Пневмо-система станка оснащена блоком подготовки воздуха SNS.
• Регулировка давления и точный контроль подачи воздуха.
• Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.
• Необходимое давление 8 bar.

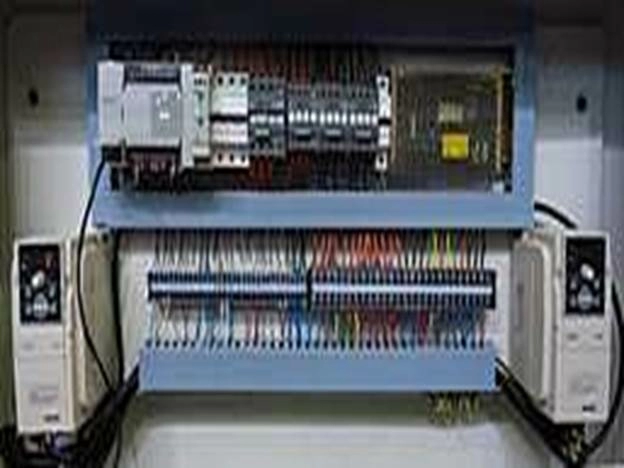

ЭЛЕКТРО-ВЫКЛЮЧАТЕЛИ

• Входное напряжение, 380В, 50Гц.
• Преобразователь частоты Simphoenix e550 с функцией электро-остановки двигателя.
• Защита от перекоса фаз.
• Разрешается эксплуатация в диапазоне 0 - 40°.

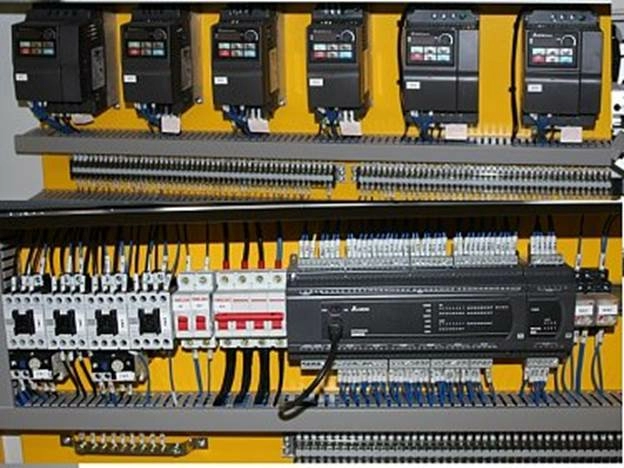

ЭЛЕКТРО-КОМПОНЕНТЫ

• Входное напряжение: 380 В, 50 Гц;
• Преобразователь частоты Delta с функцией электро-остановки двигателя от перегрузки;
• Логический PLC контролер DELTA;
• Разрешается эксплуатация в диапазоне 0 - 40°;
• Станок автоматически переходит в режим ожидания, когда машина перестает работать в течение определенного периода (в зависимости от времени установки).

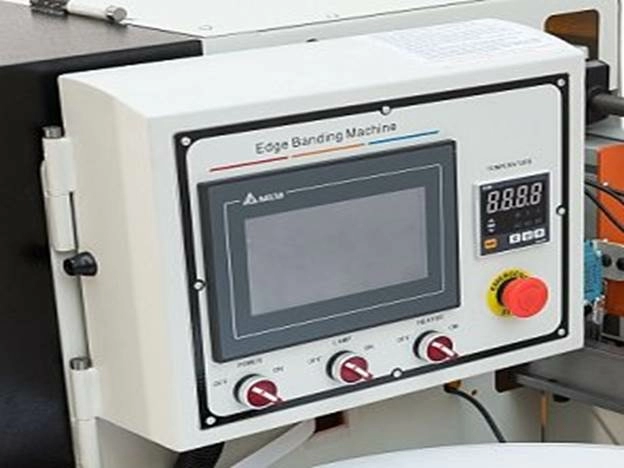

СИСТЕМА УПРАВЛЕНИЯ

• Отдельно вынесен пульт управления с сенсорным дисплеем Touch SCREEN.
• Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
• Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
• Отображение процессов и диагностической информации.
• Блок установки необходимой температуры.
• Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.
• Для удобства оператора, пульт управления имеет возможность поворота на 90°.
