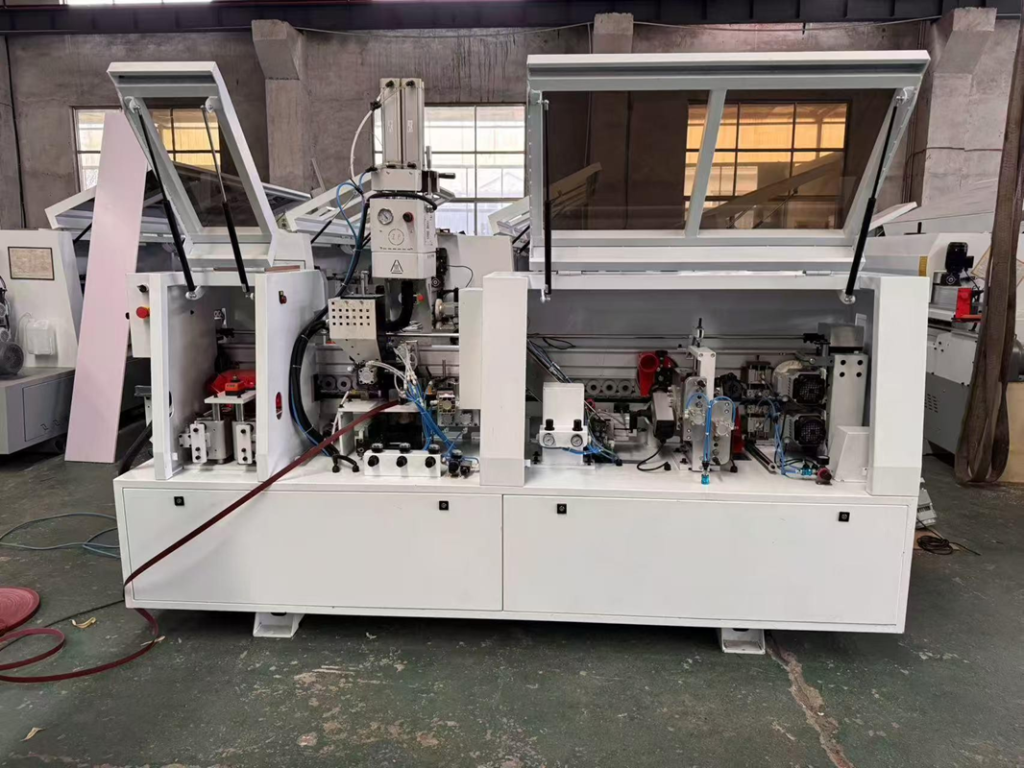

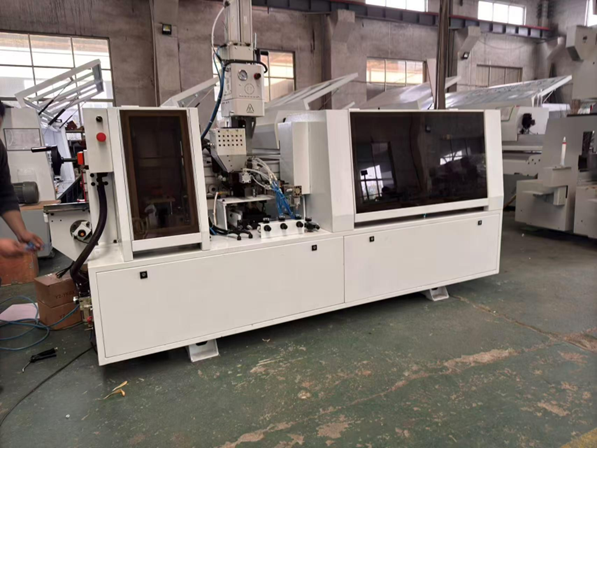

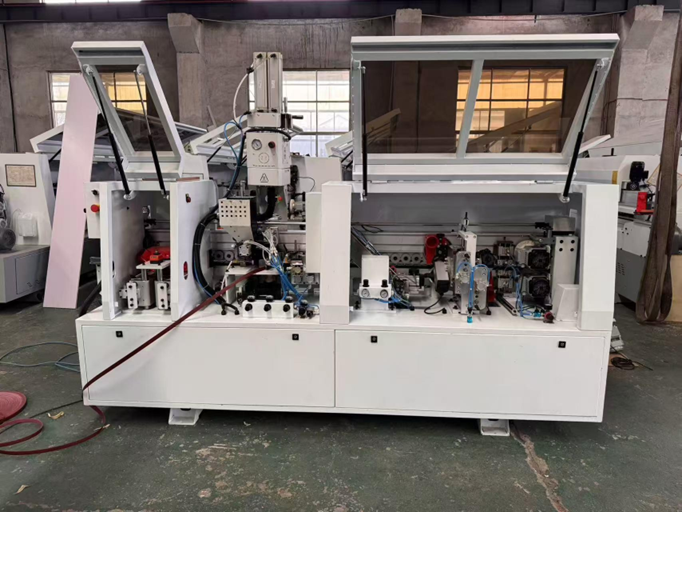

НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм как ЭВА так и PUR клеем.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Мощность двигателей фрезерного узла - 2 шт., кВт 2 x 1,2
□ Скорость подачи 12-15-18 м/мин;
□ Вертикальная клеевая ванна с электронным блоком контроля температуры;
□ Регулировка количества наносимого клея;
□ Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
□ Прижимные ролики 2 штуки D=80 mm. D=80 mm
□ Торцовочный узел для обрезки переднего и заднего свесов пилой;
□ Чистовой фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
□ Пневматическая регулировка фрезерного узла для обработки кромки различной толщины;
□ Узел плоской цикли
□ Полировальный узел 2 х 0,18 кВт 1400 об/мин;
□ Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
□ Магазин подачи рулонного кромочного материала;
□ Пульт управления на передней панели станка;
□ Поддерживающий суппорт для габаритных заготовок;
□ Регулятор сжатого воздуха.
|
Толщина кромочного материала, мм |
0,4 — 3 |
|
Толщина детали, мин/макс, мм |
10 — 60 |
|
Размеры обрабатываемой детали (мин.) — длина x ширина, мм |
150 x 60 |
|
Скорость подачи, м/мин |
до 18 |
|
Мощность двигателей чистовой торцовки (2 шт.), кВт |
2 х 0,37 |
|
Обороты пил, об/мин |
12 000 |
|
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм |
Ø75; Z = 4; R2 |
|
Мощность двигателей фрезерного узла (2 шт.), кВт |
2 х 0,55 |
|
Обороты, об/мин |
12 000 |
|
Полировальный узел – мощность, кВт |
2 х 0,18 |
|
Обороты, об/мин |
1400 |
|
Общая мощность, кВт |
9,2 |
|
Питающее напряжение (3 фазы), В |
380 |
|
Давление сжатого воздуха, бар |
6,5 |
|
Габаритные размеры Длина, мм |
3600 |
|
Ширина, мм |
700 |
|
Высота, мм |
1400 |
|
Вес, кг |
1060 |

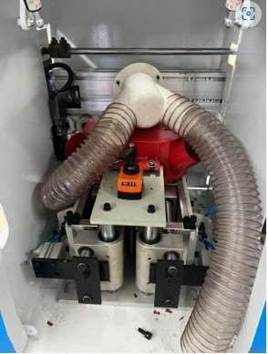

Узел предварительного фрезерования
Предназначен для устранения дефектов раскроя (микро- сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали. Мин. размер заготовки с узлом предварительного фрезерования (Длина x Ширина) 350 x 80 мм. Убирает уширение материала от раскроя и влаги.
Две фрезы с алмазными ножами Ø125 x 30 H43.
Два двигателя противоположного вращение с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндра:
Панель управления
Управление осуществляется с помощью пульта с монитором «TouchScreen».
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности.

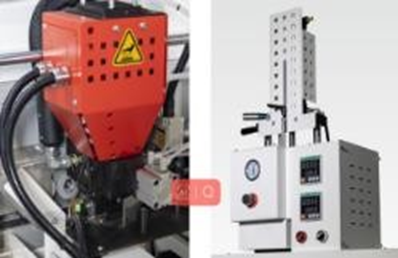

Клеевой узел
Клеевой узел имеет верхнее расположение. Двойное исполнение PUR/EVA

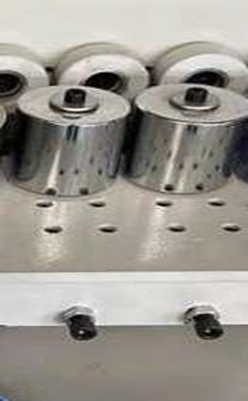

Пресс группа
Оснащена главным прижимным роликом с приводом и двумя дожимными роликами, что позволяет прижать любую рулонную кромку и полосовой материал
Размер прижимных роликов D1-80мм D2-80мм
С помощью установленных винтов регулируется пневматическое усилие для прижима, что позволяет качественно приклеить кромочный материал к детали.

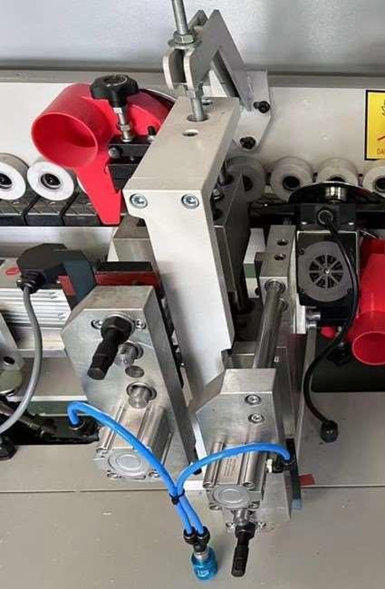

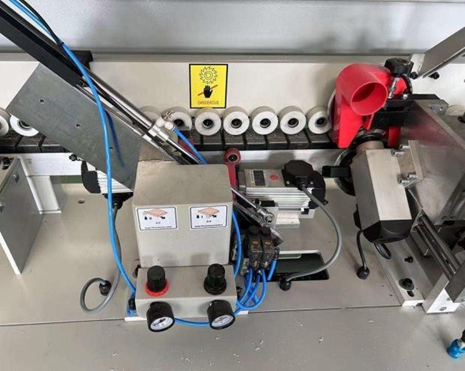

Узел 2-х моторной торцовки
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Два промышленных двигателя (12 000 об/мин), 2 x 0,37 кВт. Две пилы Ø100 х Ø22, Z=28
Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.

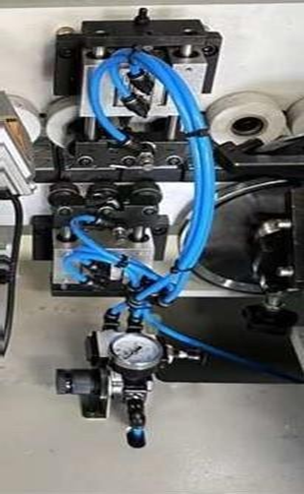

Чистовой узел фрезерования свесов оснащены пневморегулировкой QUICK TOUCH
Пневморегулировка QUICK TOUCH исключает появление вибрационной волны и не предусматривает дальнейшее использование R-циклевочного агрегата.
Два промышленных двигателя (12 000 об/мин) 2 х 0,55 кВт.
Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь;исключают повреждение любой облицованной поверхность.
Автоматическая перенастройка узла с помощью пневматики на толщину кромочного материала
Фрезы целиковые 6 ножей Ø75; Z = 4; R2.
Узел плоской цикли
Узел финишной обработки кромки предназначен для удаления излишков клея на клеевом соединении. С помощью копиров обеспечивается точное отслеживание профиля детали.
Полировальный узел
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений.
Восстанавливает цвет после циклевочного узла.
Формирует микро-радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
С помощью рукоятки с цифровым счётчиком производится настройка на толщину детали. Не требуется дополнительная фиксация
Электрические компоненты
Выполнены в соответствии стандартам CE.
