Описание
Система управления
Управление станком осуществляется с помощью промышленного ПК. Максимально удобен в эксплуатации, интерфейс интуитивно понятен и прост.
Верхняя прижимная балка
Прижимная балка гарантирует стабильную фиксацию заготовки. Балка позиционируется автоматически в соответствии заданным параметрам.
Система подачи жидкостей
Жидкость наносится в автоматическом режиме специальными форсунками на пласть детали, что улучшает качество обработки
Узел предварительного фрезерования
Узел оснащён 2-мя высокочастотными двигателями. За счёт предварительного фрезерования делает поверхность ровной, убирая все неровности и сколы, что обеспечивает лучшее качество изделия.
Клеевая ванна
Клеевая ванна оснащена пневматической шторкой, которая автоматически контролирует количество наносимого клея на заготовку.

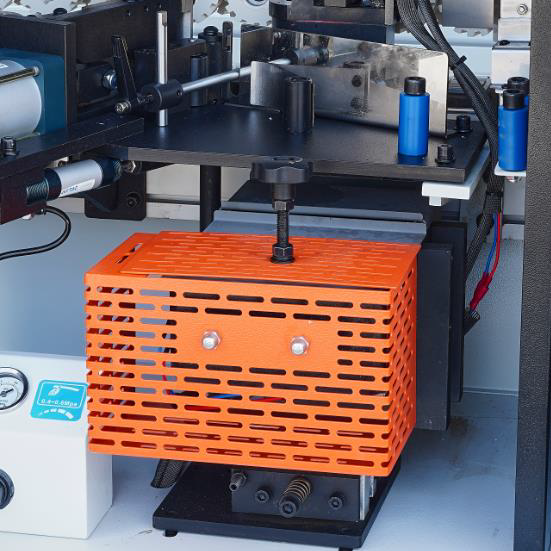

Инфракрасная лампа
Узел предназначен для предварительного прогрева торца детали, чтобы обеспечить высокое качество приклеивания кромочного материала
Прижимная группа
Прижимная группа состоит из 3-х роликов, 1 большой ролик предварительного и 2 допрессовывающих роликов меньшего диаметра с разным расположением, что обеспечивает равномерному распределению усилия прижима по толщине детали.
Автоматическая система смазки
Смазка осуществляется автоматически без участия оператора. Благодаря данной системе исключается человеческий фактор и гарантируется своевременная смазка и точное дозирование масла.
Узел торцевой обрезки
Торцевой обрезной узел оснащен двумя высокочастотными двигателями. Конструкция с разнесенными направляющими позволяет с высокой точностью производить обработку на высоких скоростях.
Узел снятия свесов
Узел грубой обработки низа и верха кромочного материала.
Узел радиусной цикли
Узел предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
Узел плоской цикли
Узел плоской циклёвки предназначен для удаления остатков клея и микросвесов на пласти заготовки.
Узел полировки
Узел предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
Технические характеристики
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|

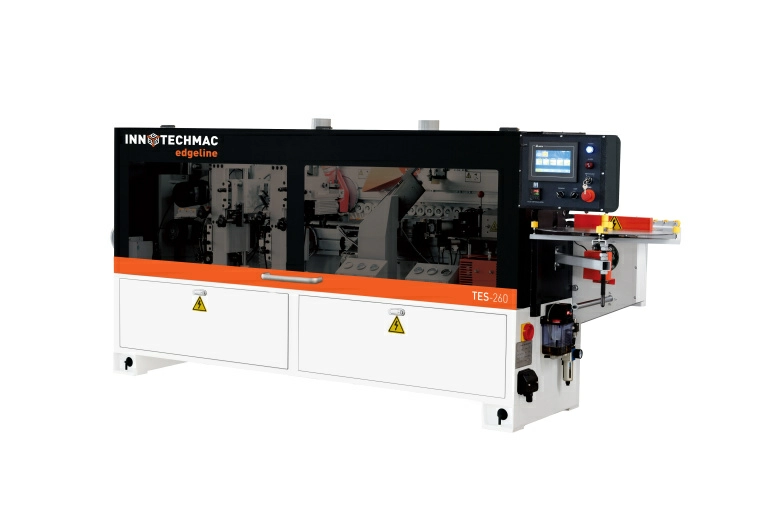

TES-260 |
|
|
Длина заготовки, мм |
Мин. |
150 |
|
|
Ширина заготовки, мм |
Мин. |
60 |
|
|
Толщина заготовки, мм |
Мин. |
10 |
|
|
Макс |
60 |
||
|
Ширина кромки, мм |
Мин. |
12 |
|
|
Макс |
65 |
||
|
Толщина кромки, мм |
Мин. |
0.4 |
|
|
Макс |
3 |
||
|
Скорость подачи, м/мин. |
16 |
||
|
Давление в пневмосистеме, МПа |
0,6-0,7 |
||
|
Общая мощность, кВт |
11 |
||
|

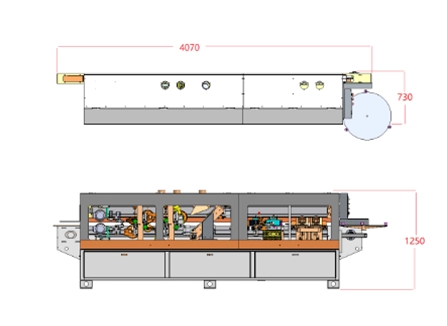

Габариты в транспортном положении мм |
4070х730х1250 |
||
|
Вес, кг |
1350 |
||
