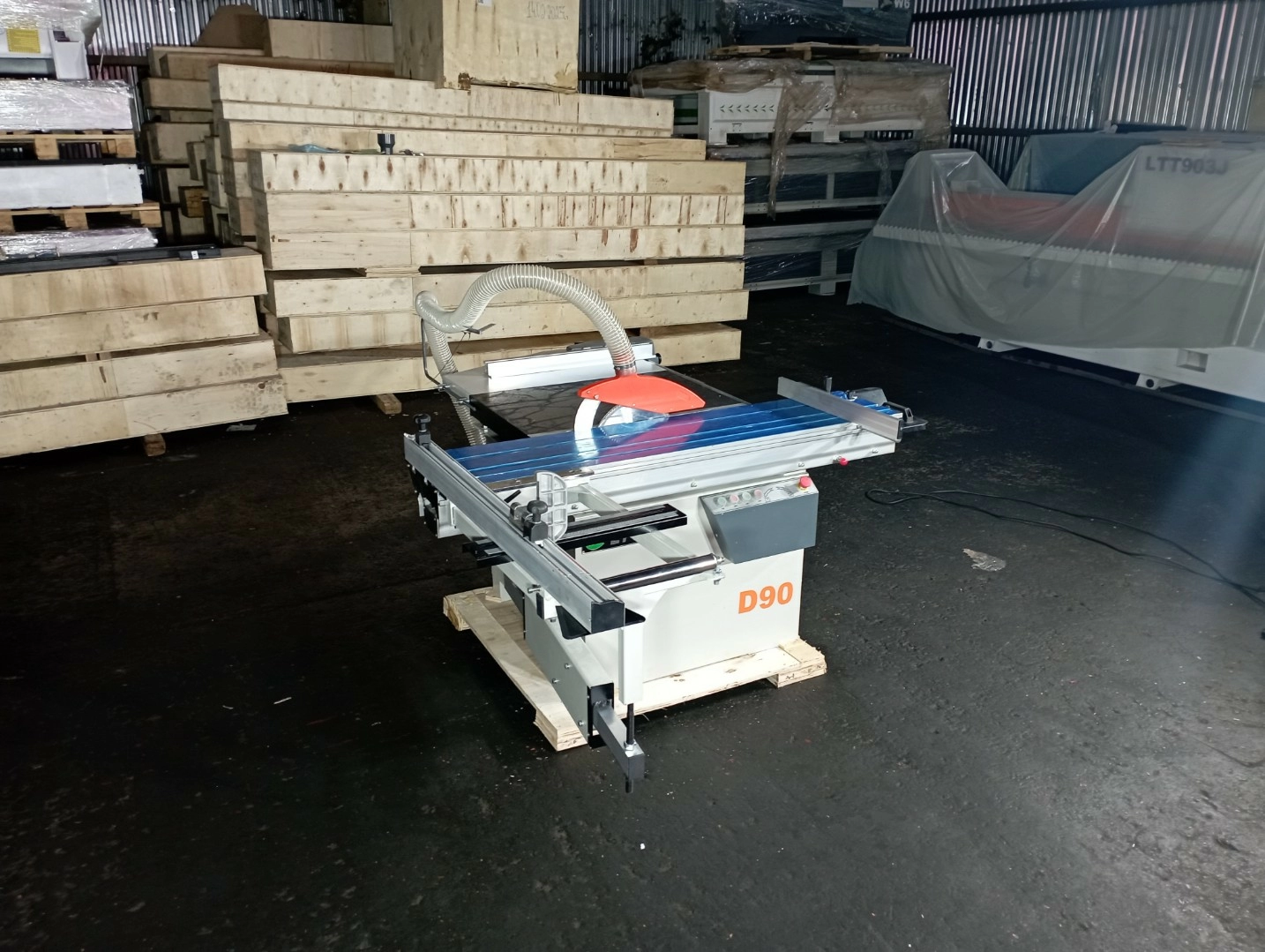

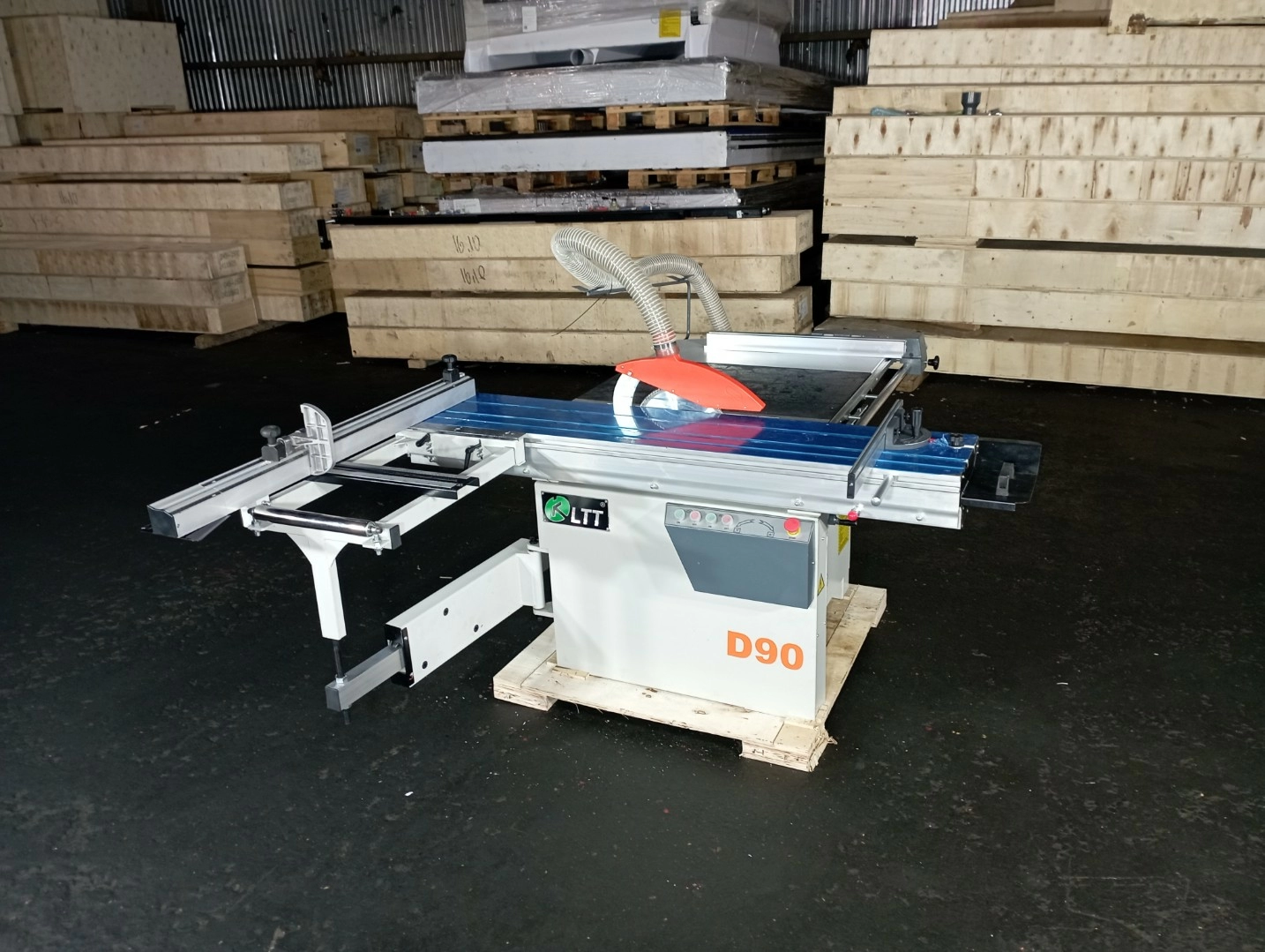

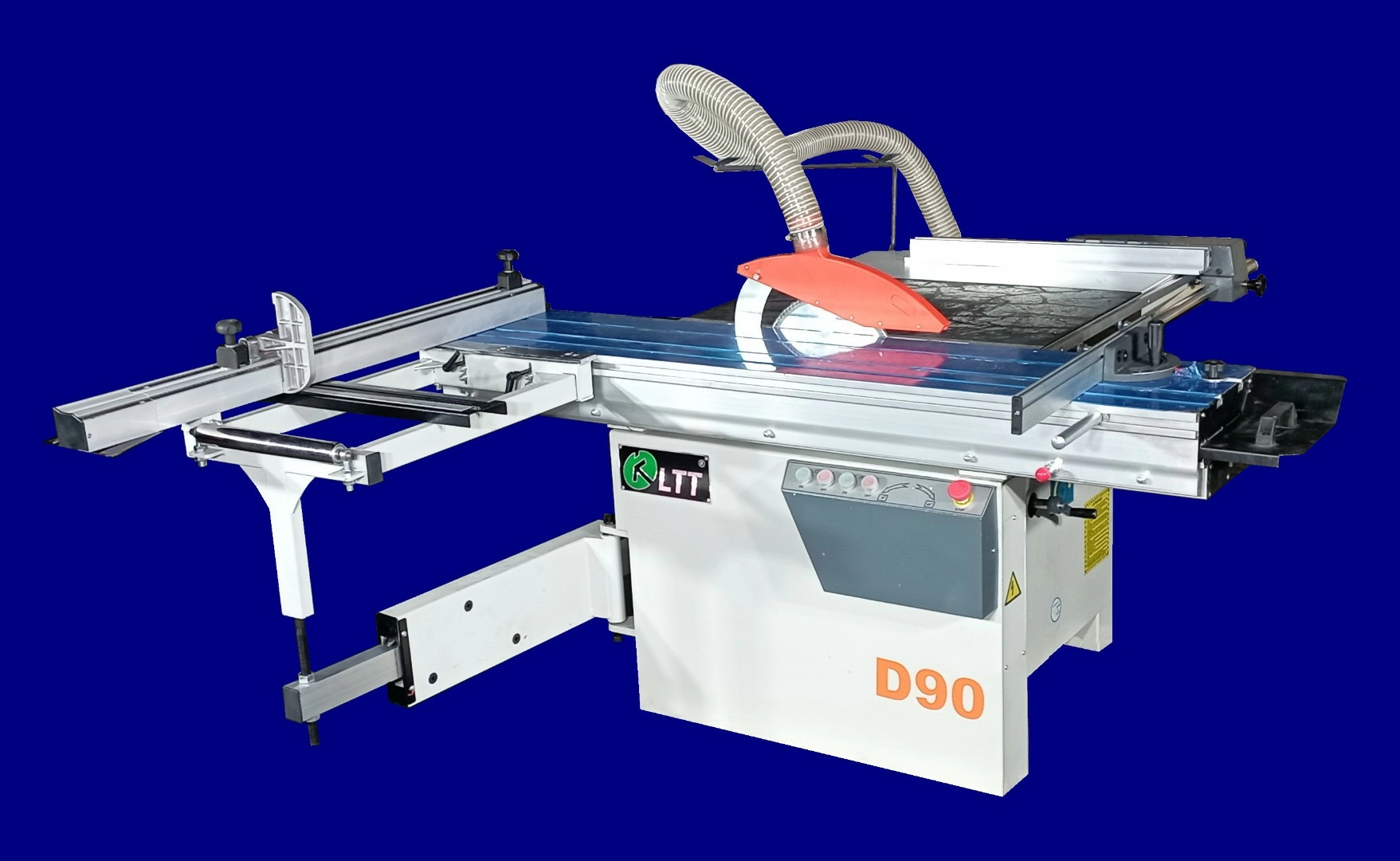

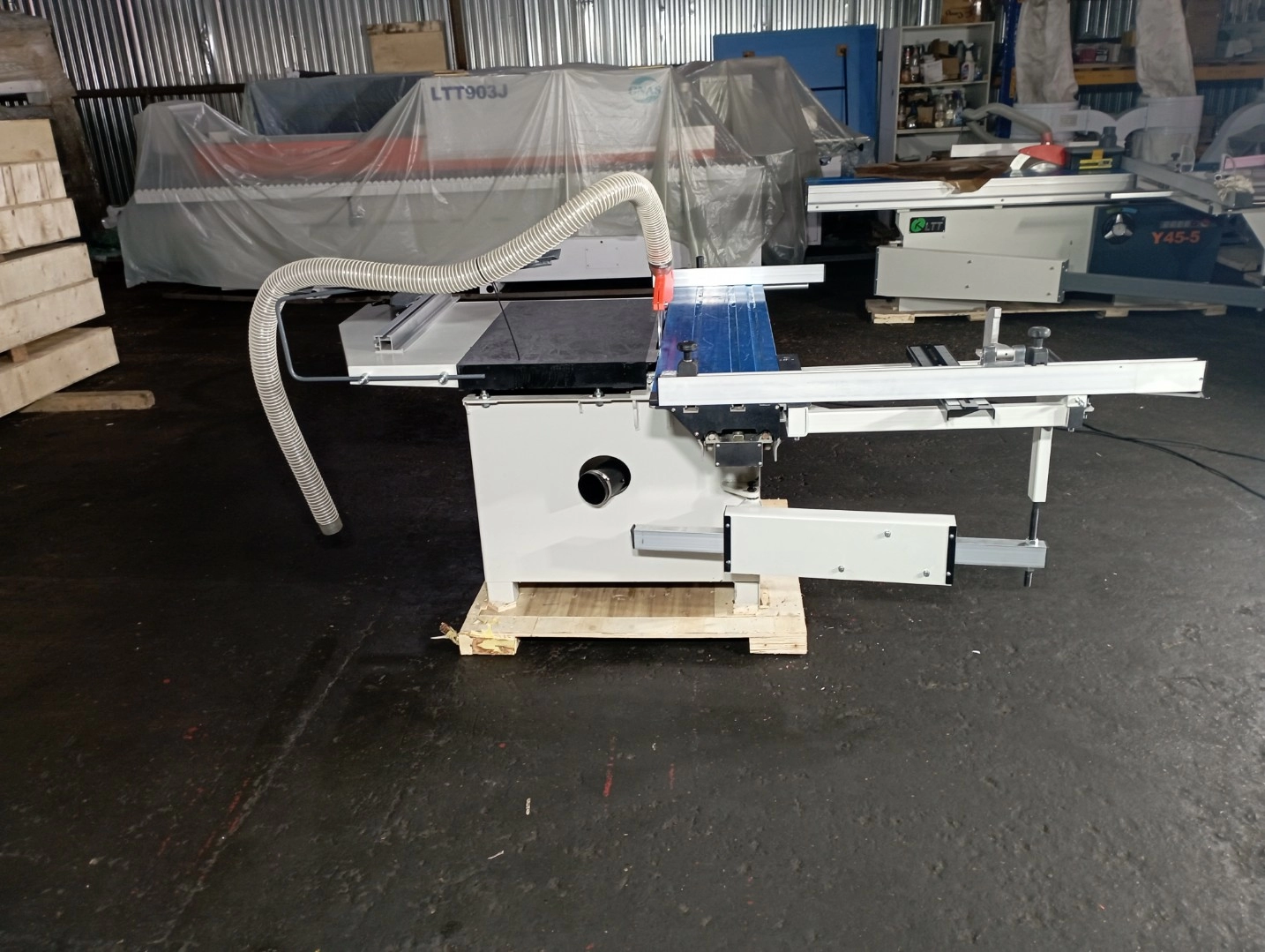

Форматно-раскроечный станок
мод. D90
Компактный форматно-раскроечный станок D90 с подвижной кареткой на роликовых направляющих. Предназначен для штучного раскроя плитных материалов, в т.ч. облицованных ламинатом, раскроя листов фанеры. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов. Применяется в мебельном и столярном производствах для раскроя фанеры, изготовления корпусной мебели.
Алюминиевая каретка длиной 1600 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
Отличительные особенности:
- Роликовая каретка 1600мм, ширина 375мм с промежуточным стопором
- Мощные двигатели привода пил 4 и 0,75 кВт
- Литой основной стол
- Удобный кожух отвода отходов пиления на жёсткой стойке

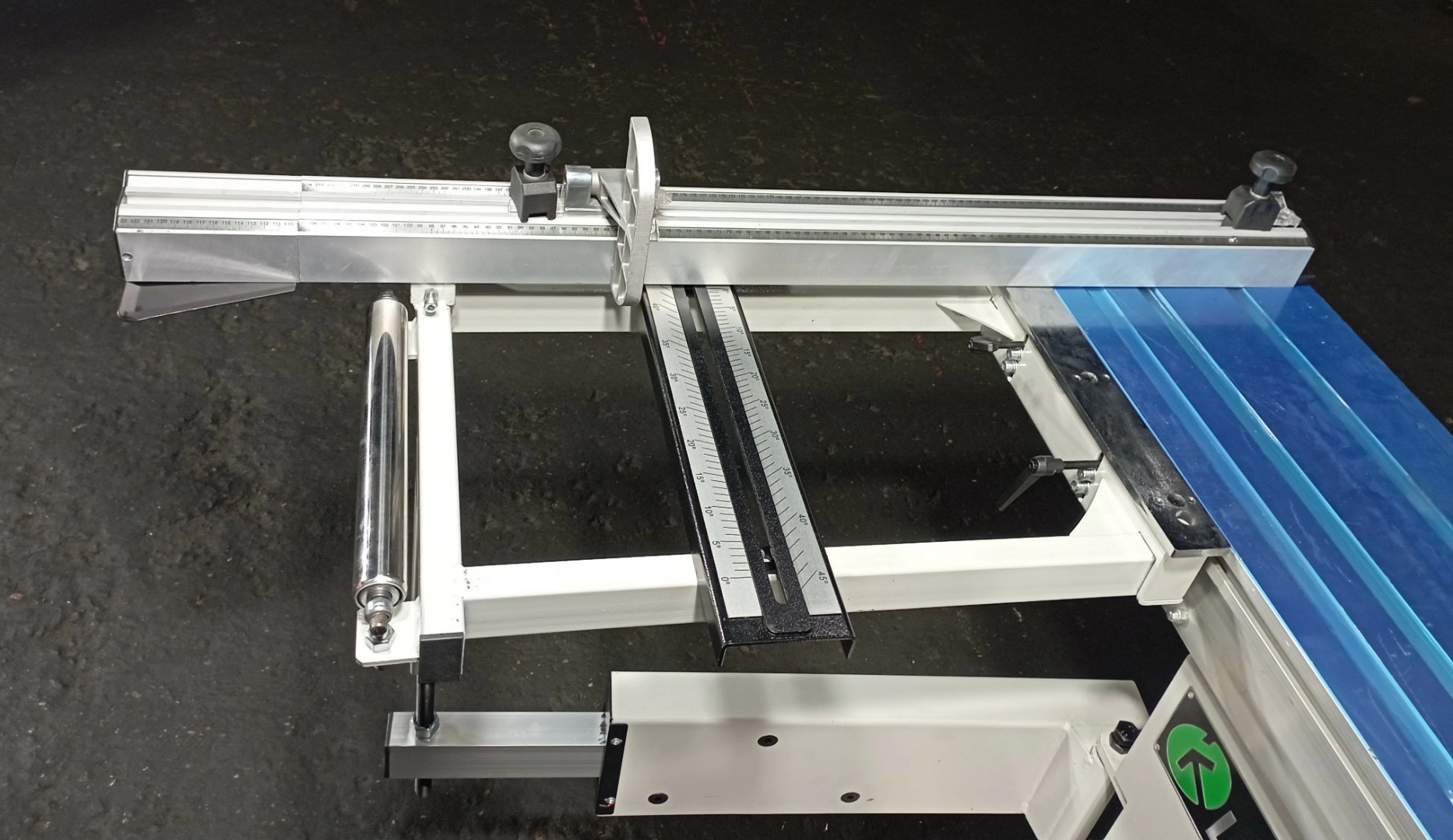

- Линзы на линейках
- Основная и подрезная пилы в комплекте
- Воздуховод на верхнюю защиту пилы
Технические характеристики
|
Наименование |
Параметры |
|
Тип каретки |
роликовая |
|
Ширина каретки, мм |
375 |
|
Максимальная длина реза, мм |
1600 |
|
Угол наклона пильного узла, град. |
нет |
|
Размеры основной пилы, мм |
300 х 30 |
|
Размеры подрезной пилы, мм |
120 х 20 |
|
Максимальная толщина реза, мм |
75 |
|
Диаметр патрубков аспирации (нижний), мм |
100 |
|
Диаметр патрубков аспирации (верхний), мм |
60 |
|
Скорость вращения основной пилы, об/мин |
3500 |
|
Скорость вращения подрезной пилы, об/мин |
7000 |
|
Максимальная ширина плиты, мм |
3000 |
|
Мощность двигателя основной пилы, кВт |
4 |
|
Мощность двигателя подрезной пилы, кВт |
0,75 |
|
Габариты, мм |
1850х2400х1300 |
|
Транспортные габариты станка, м |
1,1 х1,1х0,9 1,7х0,43х0,23 |
|
Вес, кг |
450 |
|
Вес станка в упаковке, кг |
480 |
Технические характеристики

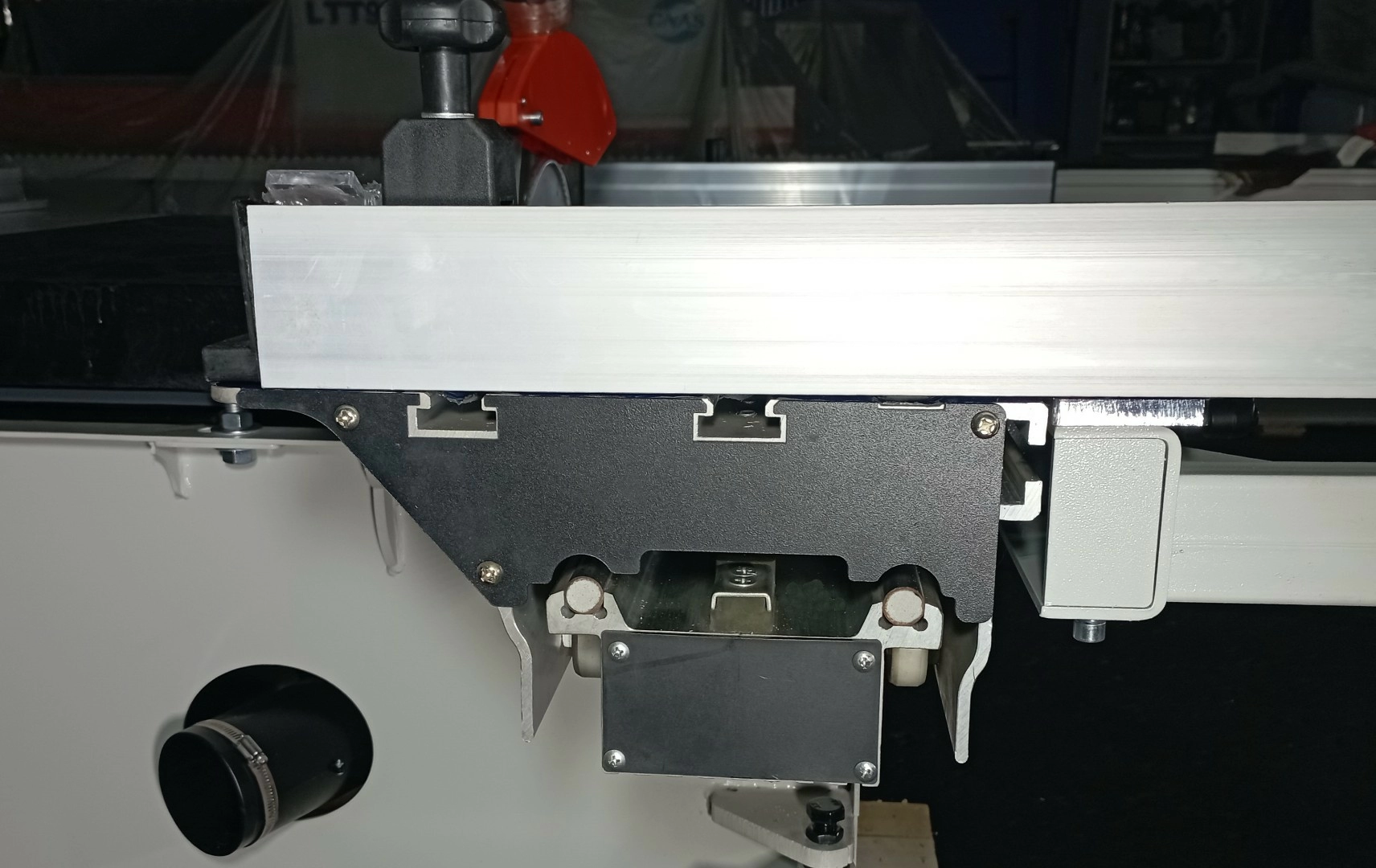

Роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслужи
Станина имеет жесткую сварную конструкцию.
Наклон пильного узла 45 градусов.

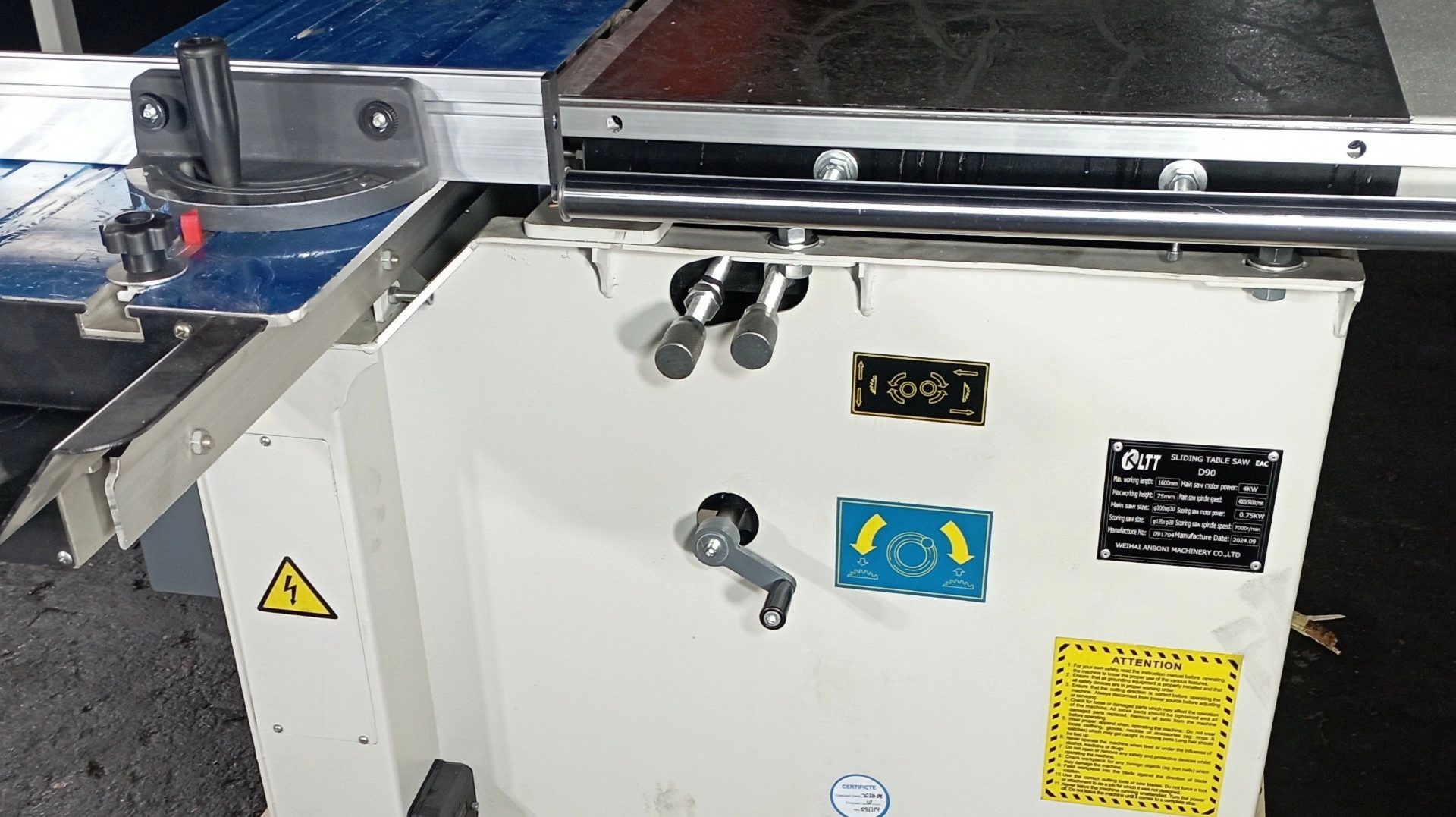

Подъем пильного узла
Усиленная конструкция форматного стола.

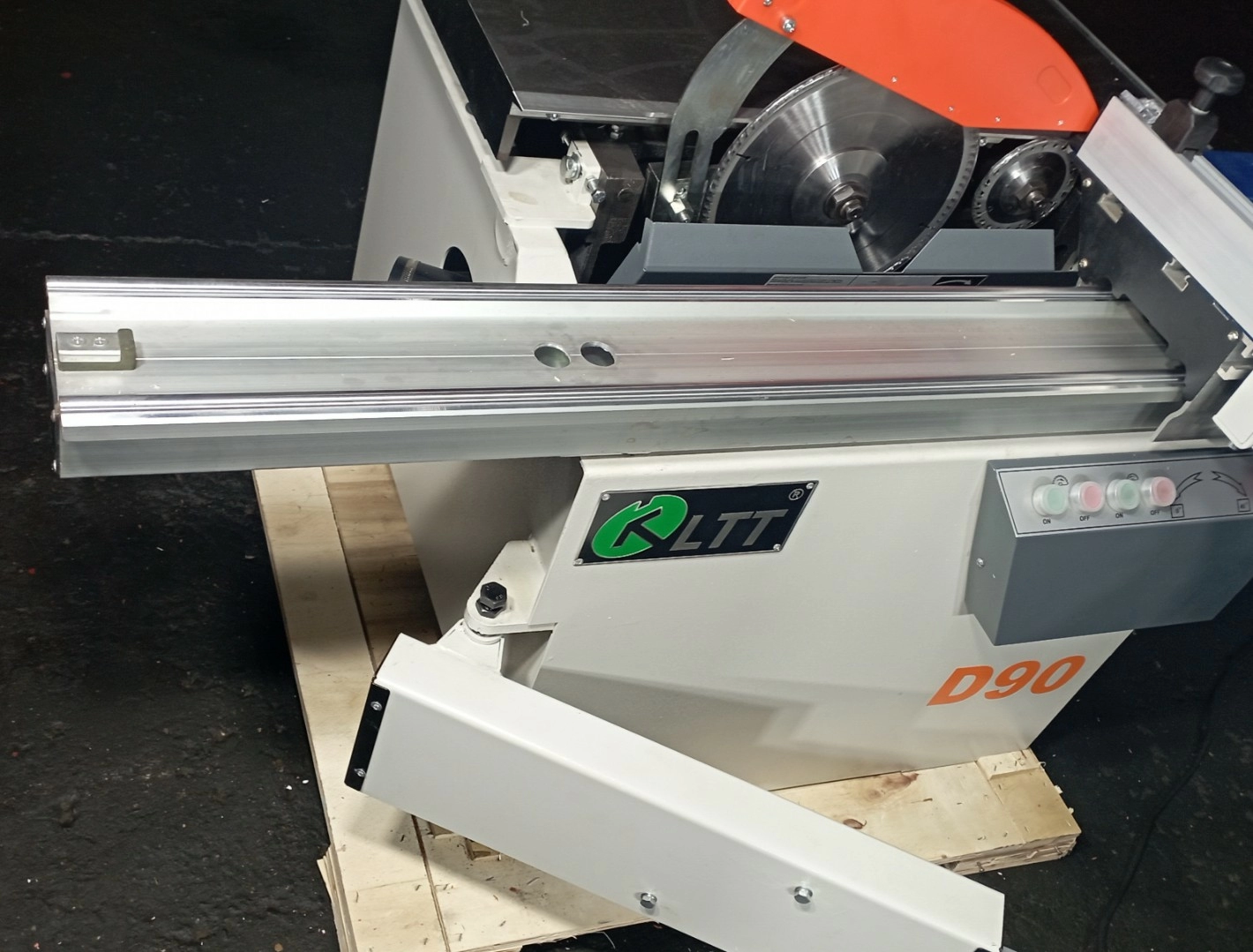

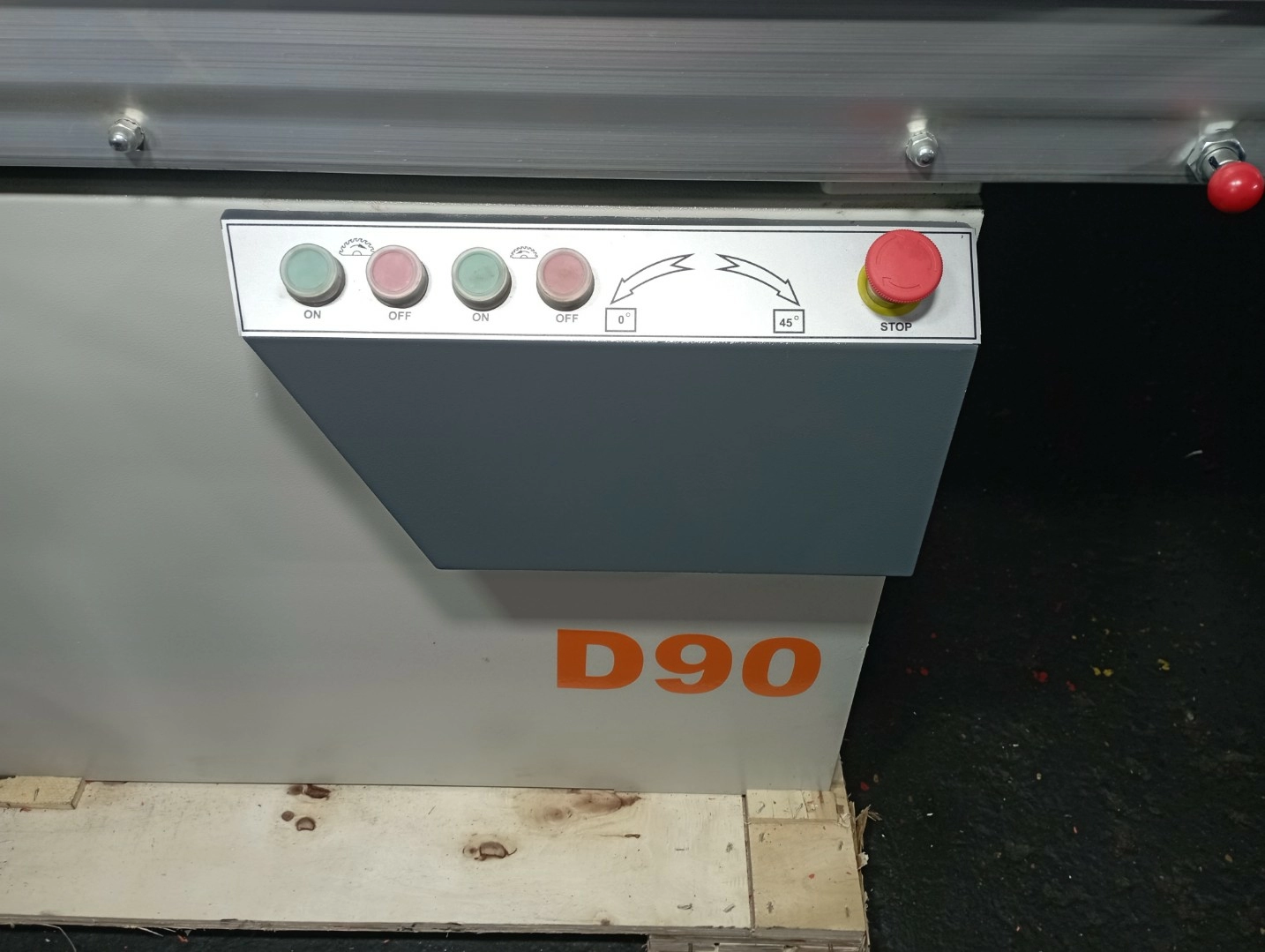

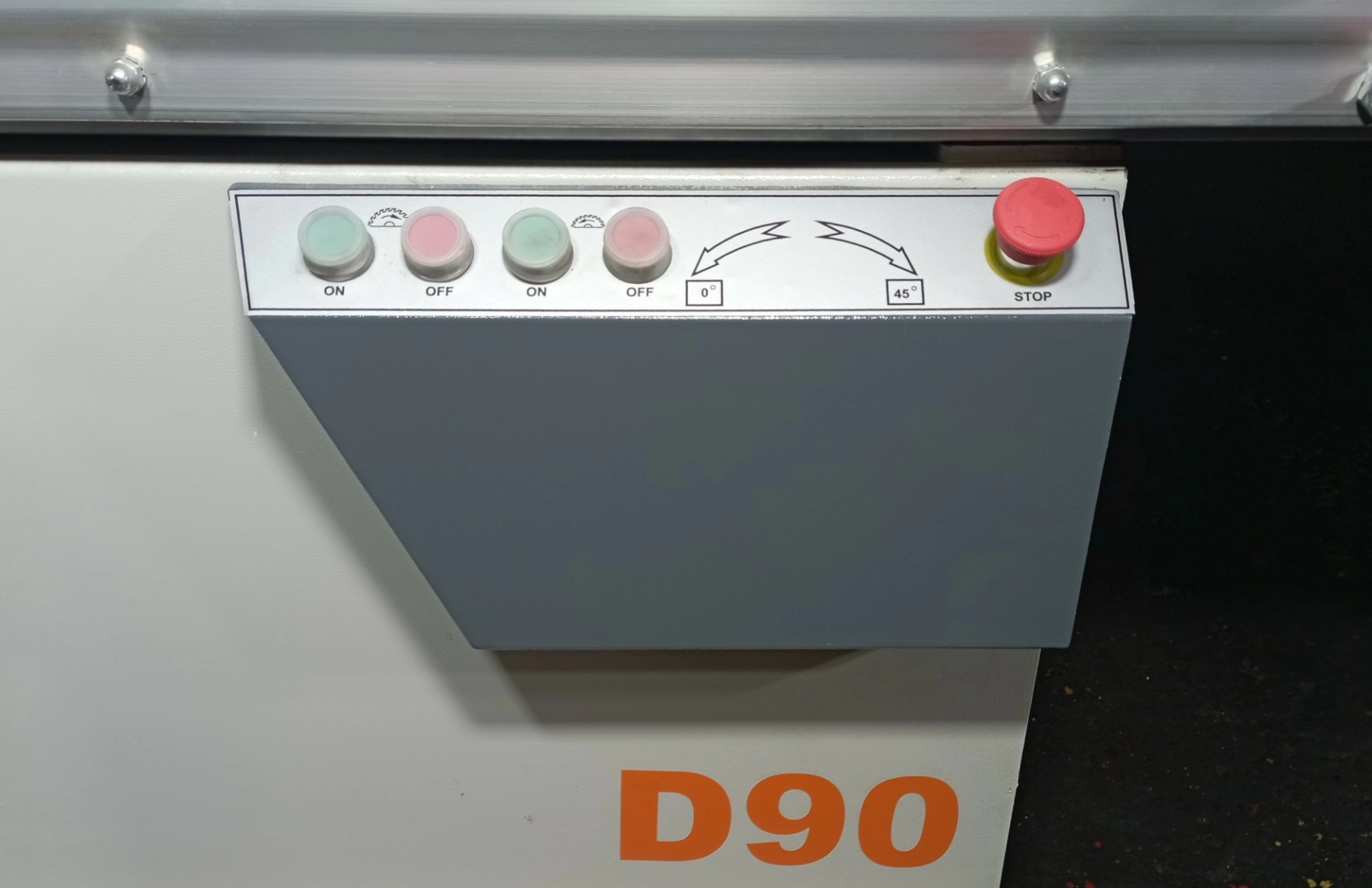

Механическая панель управления проста и лаконична.

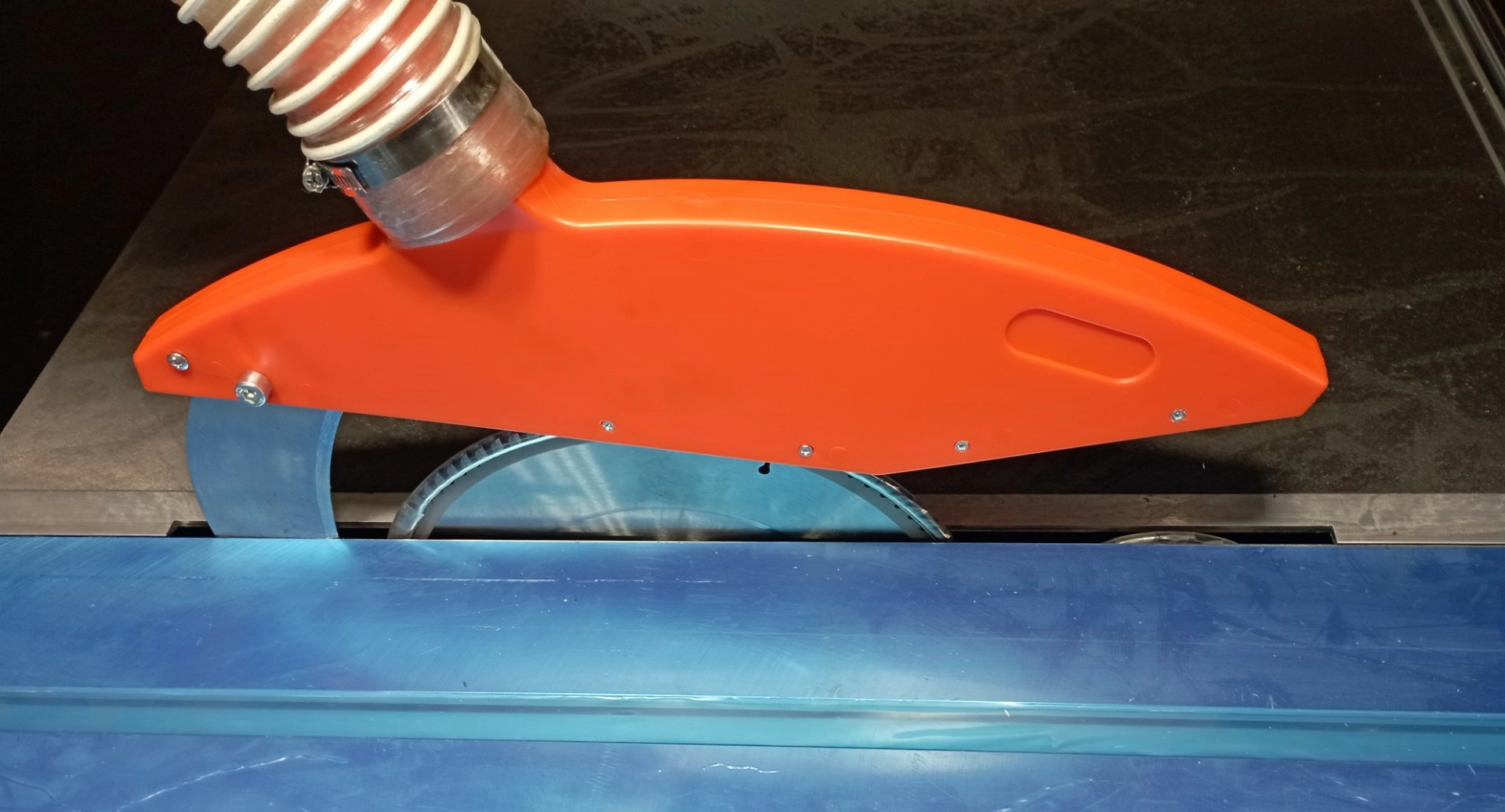

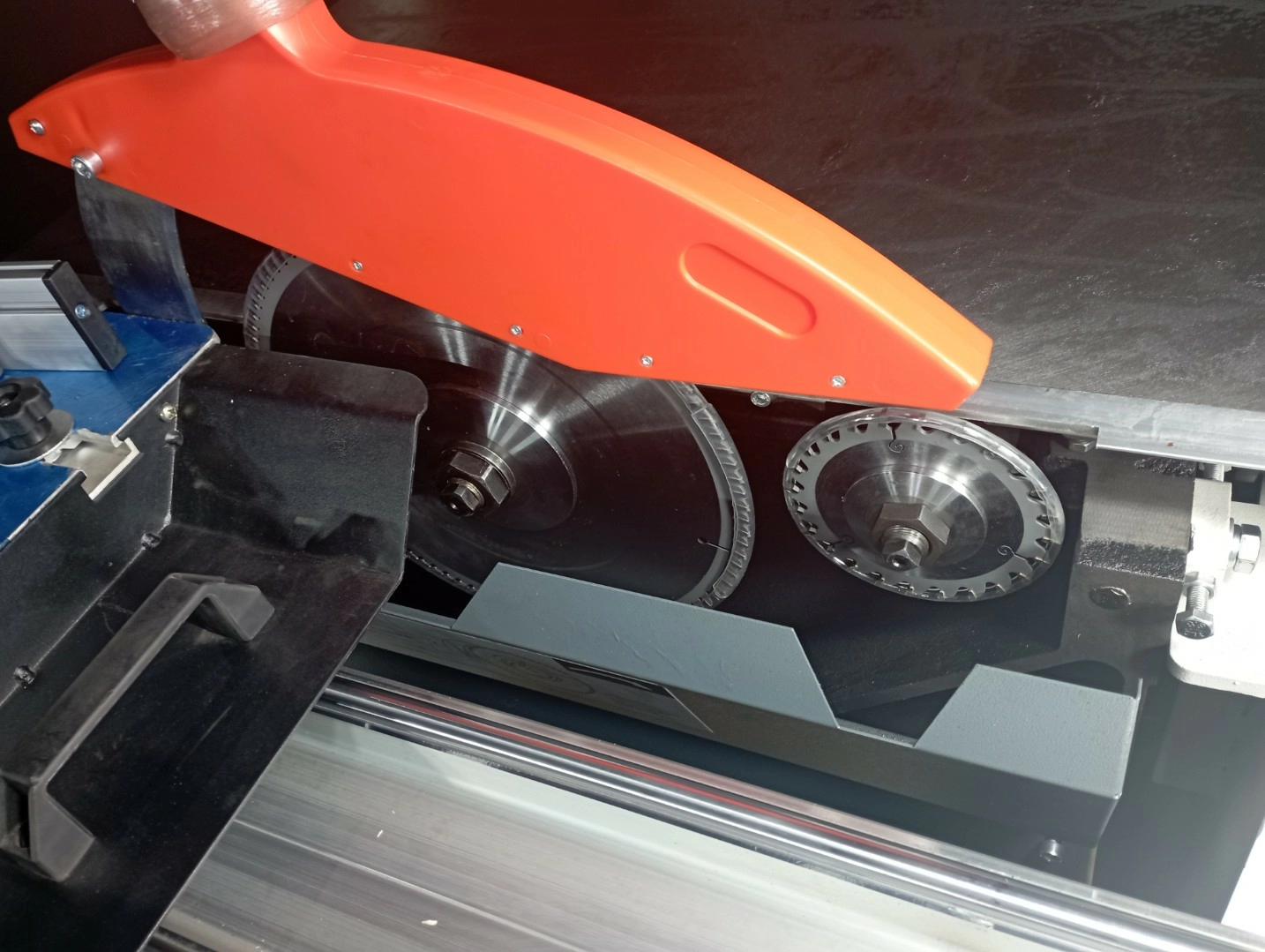

Кожух защиты пилы входит в комплект.
Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
- Напряжение, В: 380
- Частота вращения основной пилы, об./мин.: 3500
- Частота вращения подрезной пилы, об./мин.: 7000
- Диаметр основной пилы, мм: 300x30
- Диаметр патрубков аспирации сети, мм: 60/95
- Диаметр подрезной пилы, мм: 120 х 20
- Макс. длина реза, мм: 1600
- Макс. высота реза, мм: 75
- Макс. высота реза пилой 300 мм, 45 град.: 50
- Масса, кг: 450
- Масса станка в упаковке, кг.: 480
- Мощность электродвигателя основной пилы, кВт: 4
- Мощность электродвигателя подрезной пилы, кВт: 0.75
- Размер подвижной каретки, мм: 1600 x 370
- Размер основного стола, мм: 800 x 520
- Тип каретки: роликовая
- Угол наклона пилы, град.: нет
