Назначение

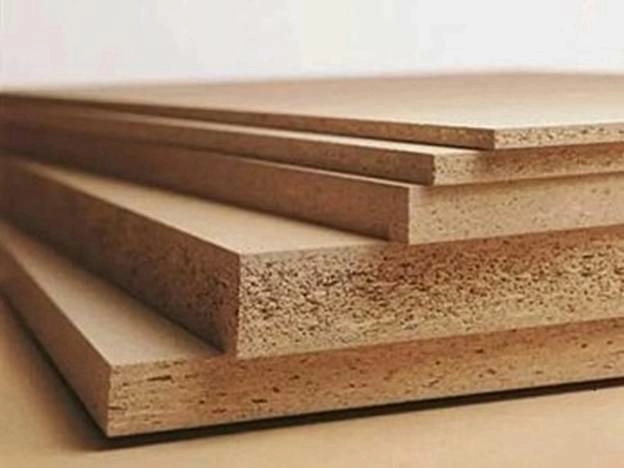

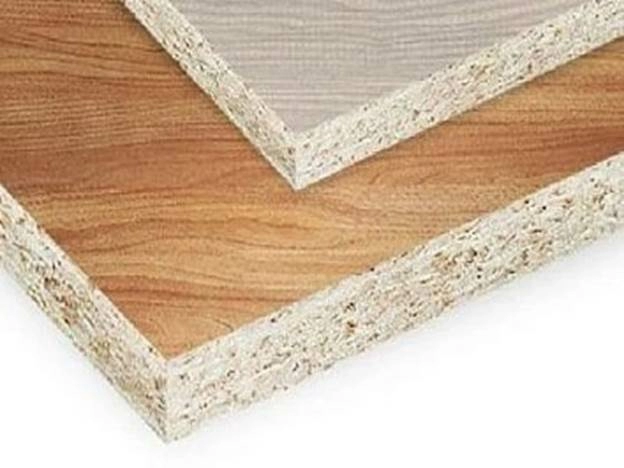

Предназначен для пакетного высококачественного раскроя ламинированных ДСП и ДВП.
Область применения
Станок используется в крупносерийном и массовом производствах, при тяжелых условиях работы применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

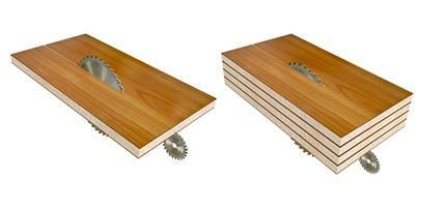

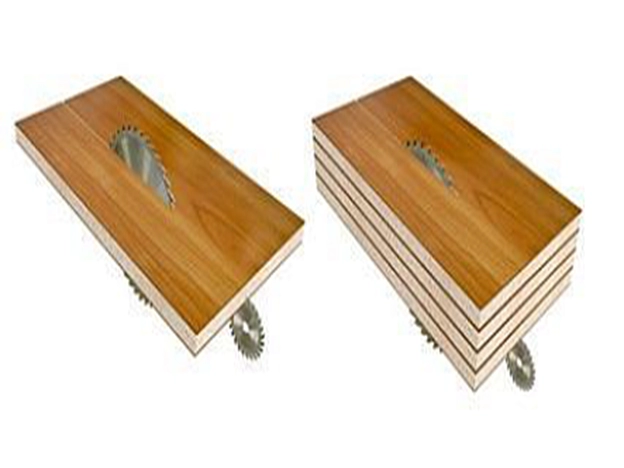

Схема обработки
Получаемые изделия
Конструктивные особенности

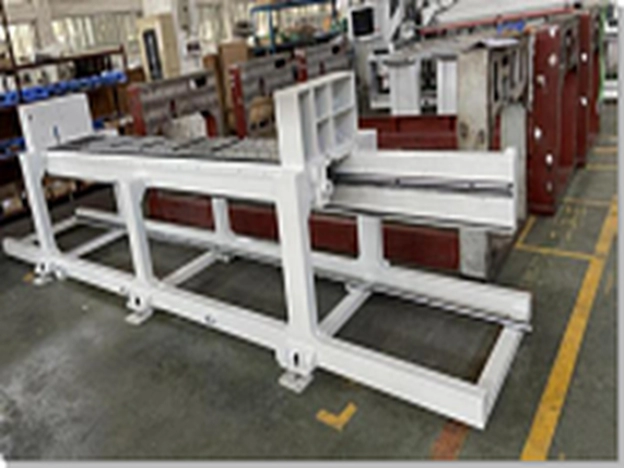

СТАНИНА
Станина выполнена из сверхпрочной стали и установлена на устойчивые опоры, что гарантирует жесткость и предотвращает прогиб конструкции, а также обеспечивает точный пропил в процессе работы. Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя.

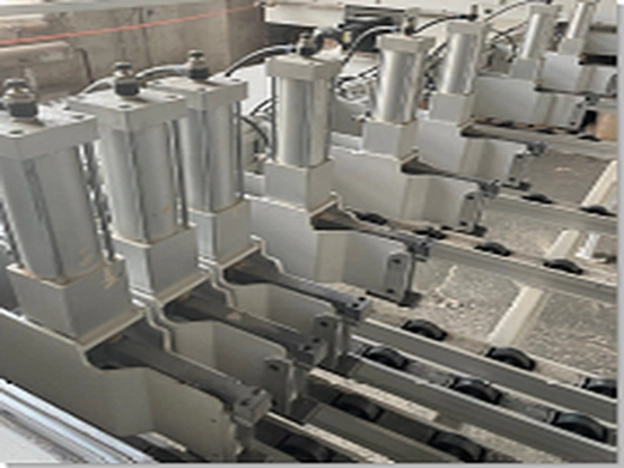

ТОЛКАТЕЛЬ И ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Мощный толкатель предназначен для точного и быстрого позиционирования плит ДСтП. Перемещение осуществляется при помощи высокоточного сервомотора. Толкатель оснащен восемью пневмозахватами
Захваты спроектированы таким образом, чтобы усилие на плитный материал воздействовало строго перпендикулярно поверхности плиты, тем самым исключая смещения заготовки во время срабатывания захвата.

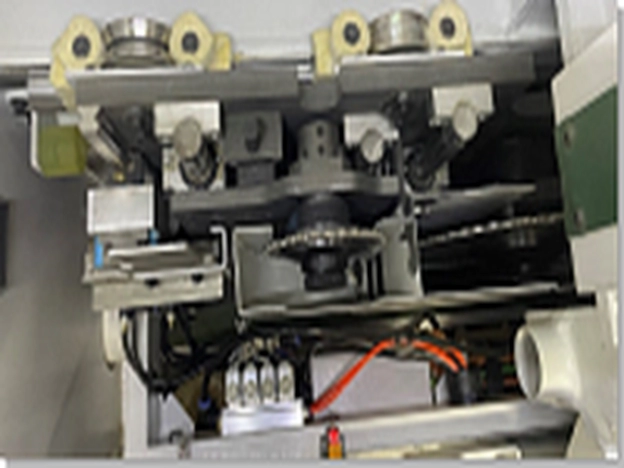

ПИЛЬНЫЙ УЗЕЛ
Пильный узел расположен на литой чугунной платформе, которая установлена в стальной толстостенной сварной раме особой конструкции.
Станок в базовом исполнении снабжен серводвигателями привода. Мощность двигателя основной пилы 18,5 кВт позволяют работать с пильным диском 450 мм и раскраивать пакет из 6-7 листов, при максимальном вылете 120 мм Сам пильный узел имеет большую массу для более стабильной работы. Привод пильной каретки осуществляется при помощи механизма шестерня-рейка.

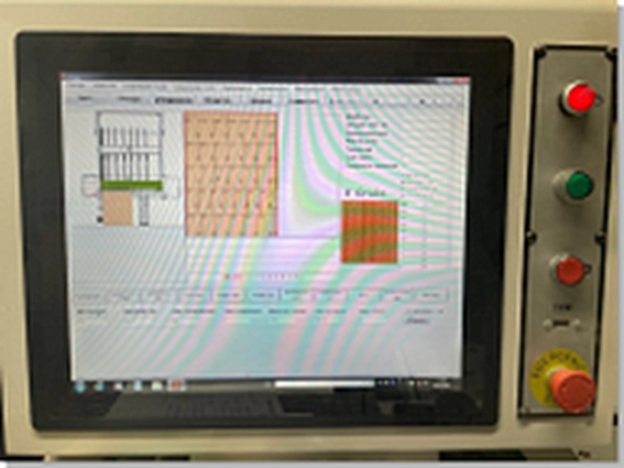

ПУЛЬТ УПРАВЛЕНИЯ
Встроенный промышленный компьютер с сенсорным экраном.

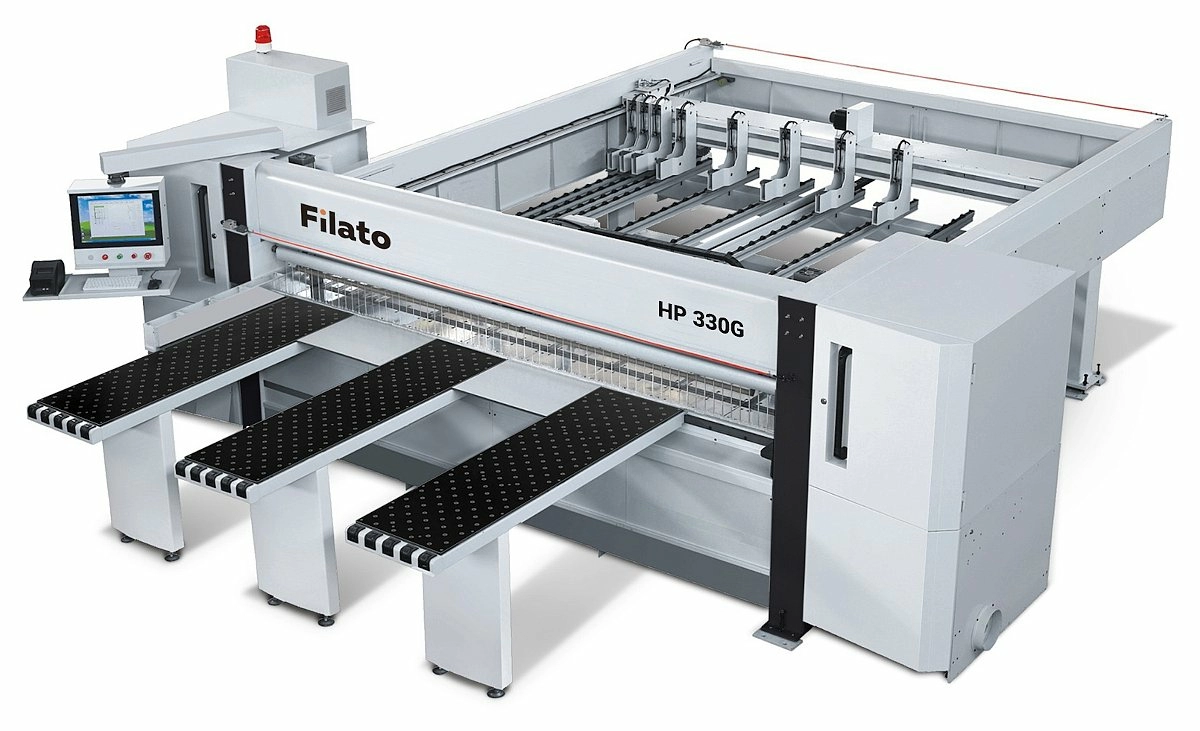

Пильный центр Filato HP-330G полностью совместим с популярными мебельными конструкторами, такими как Базис, что позволяет автоматизировать всю производственную цепочку и интегрировать в систему штрих кодирования заготовок.

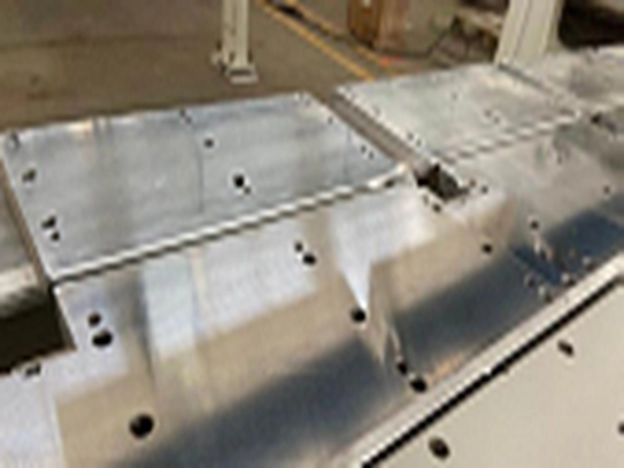

СТАЛЬНОЙ РАБОЧИЙ СТОЛ
Стальной рабочий стол обеспечивает идеальную плоскостность в зоне пиления. В сочетании с массивной станиной с множеством ребер жесткости, четырьмя опорными платформами гарантирует абсолютно ровную опорную поверхность, качественный раскрой и отсутствие сколов. Полированная поверхность предотвращает повреждение поверхностей заготовок.

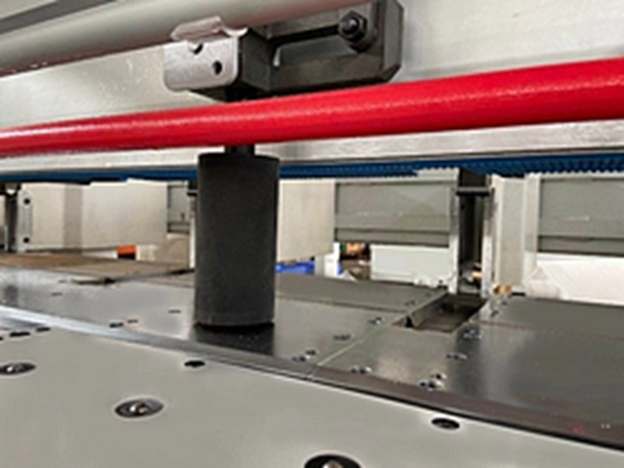

БОКОВОЙ ВЫРАВНИВАТЕЛЬ
Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Выравнивание выполняется с помощью обрезиненного ролика и полностью автоматизировано. Его перемещение управляется системой ЧПУ в соответствии с шириной выравниваемых плит и связано непосредственно с рабочим циклом станка.

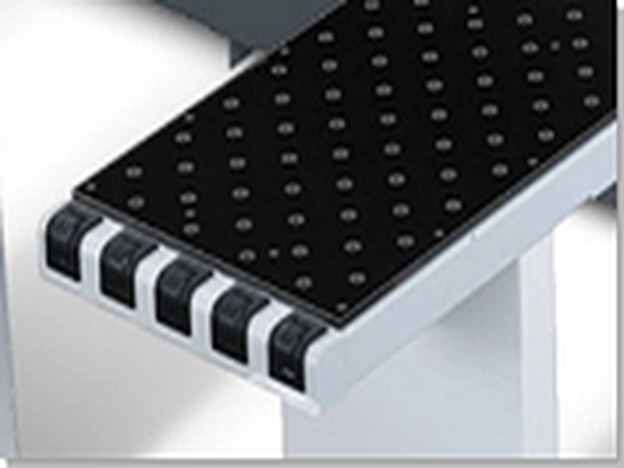

ЗАГРУЗОЧНЫЕ СТОЛЫ
Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а также для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка.
Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали. Дополнительно для удобства базирования листов на столах предусмотрены закатные ролики.

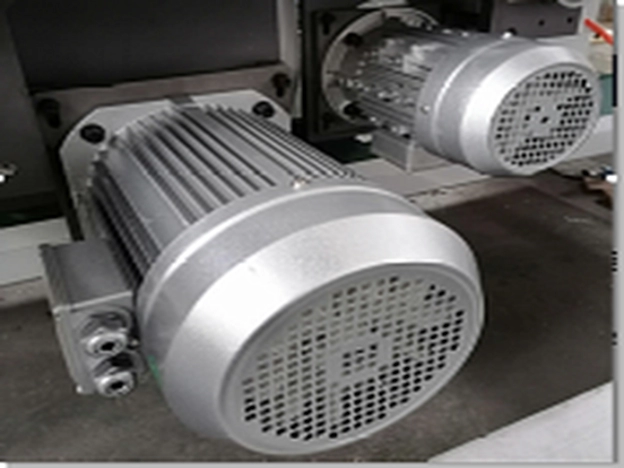

ДВИГАТЕЛИ ПИЛ
Мощный 18,5 кВт двигатель на основной пиле и 2,2 кВт на подрезной пиле - обеспечивают эффективную работу на всем сроке эксплуатации станка.
ЭЛЕКТРО-КОМПОНЕНТЫ
Электро-компоненты от проверенных производителей собраны в отдельном пылезащищенном электро-шкафу с принудительным вентилированием, что значительно продлевает срок службы станка на всем сроке эксплуатации.
