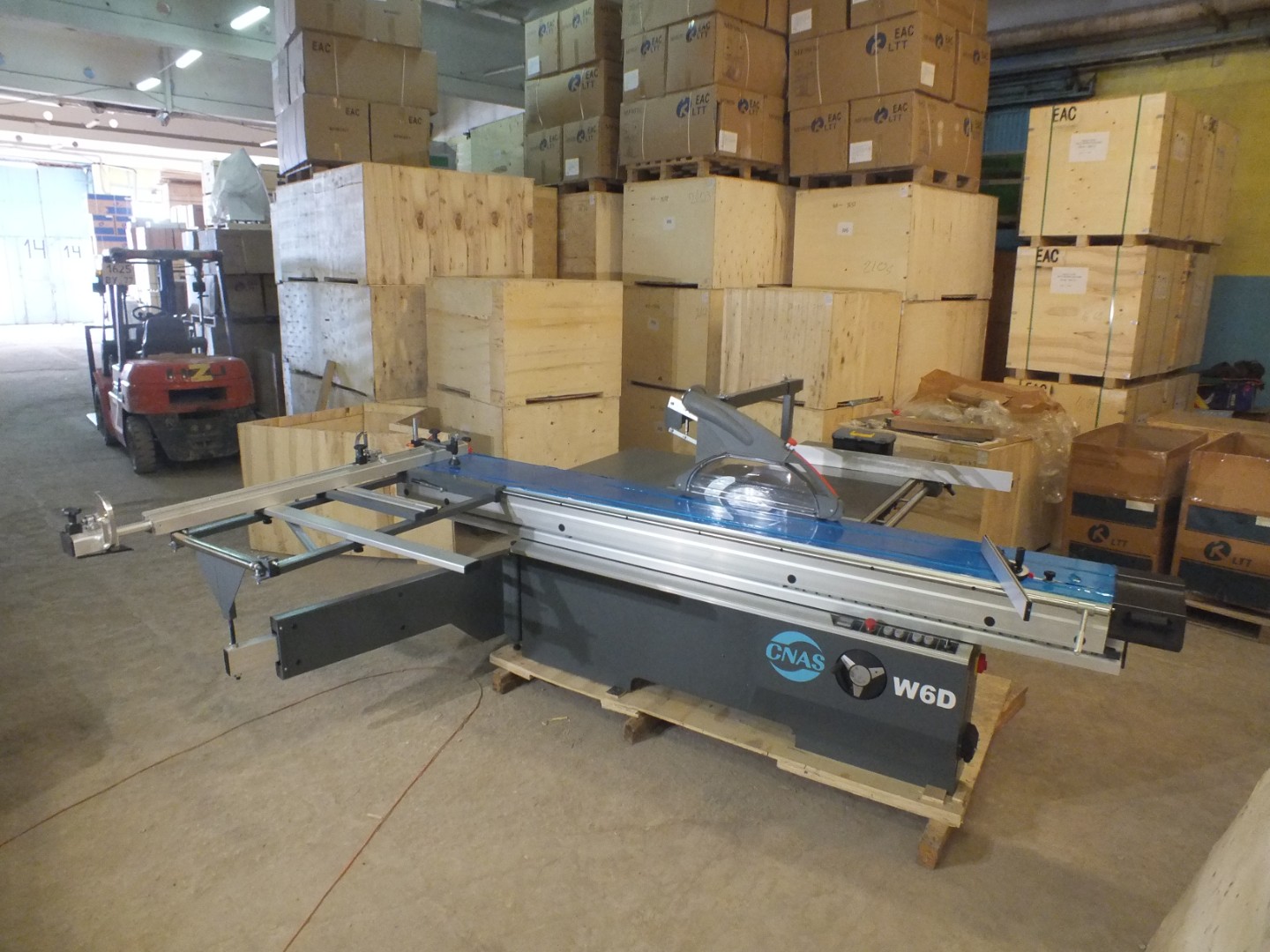

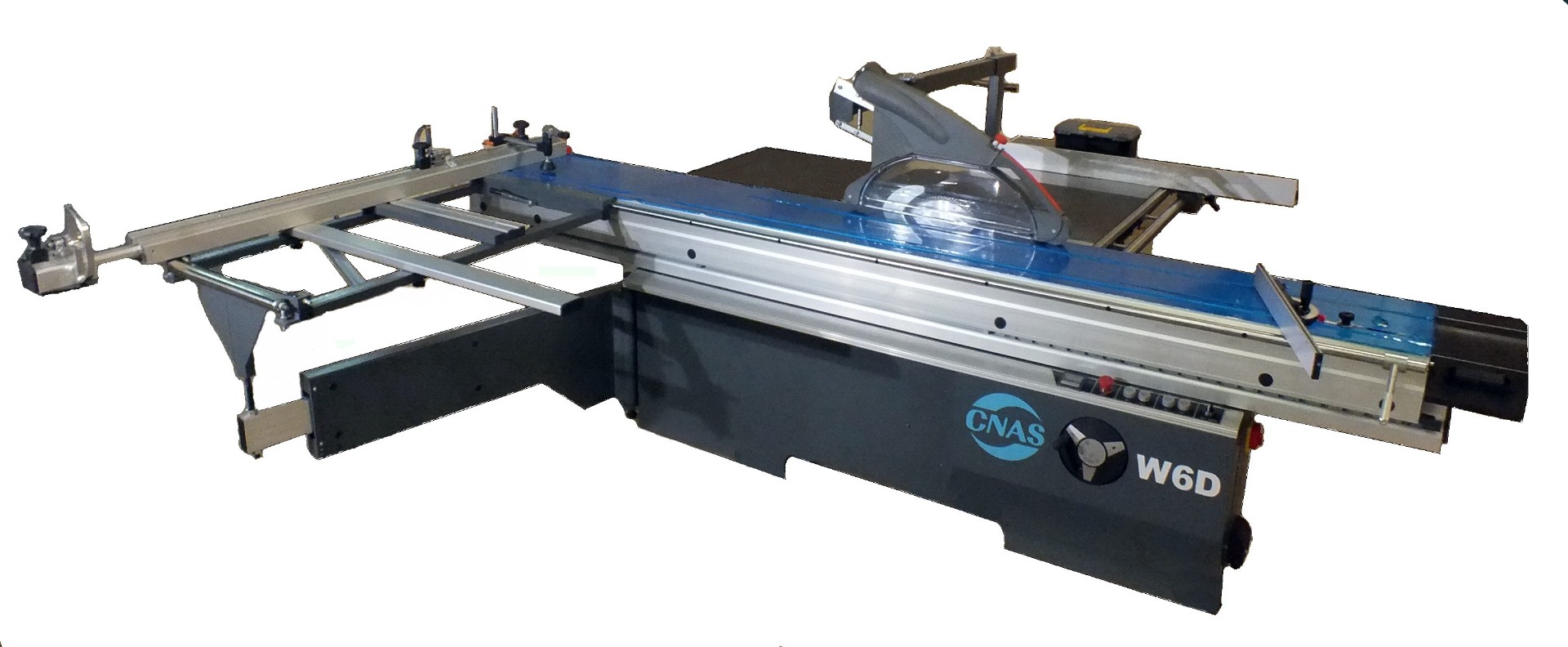

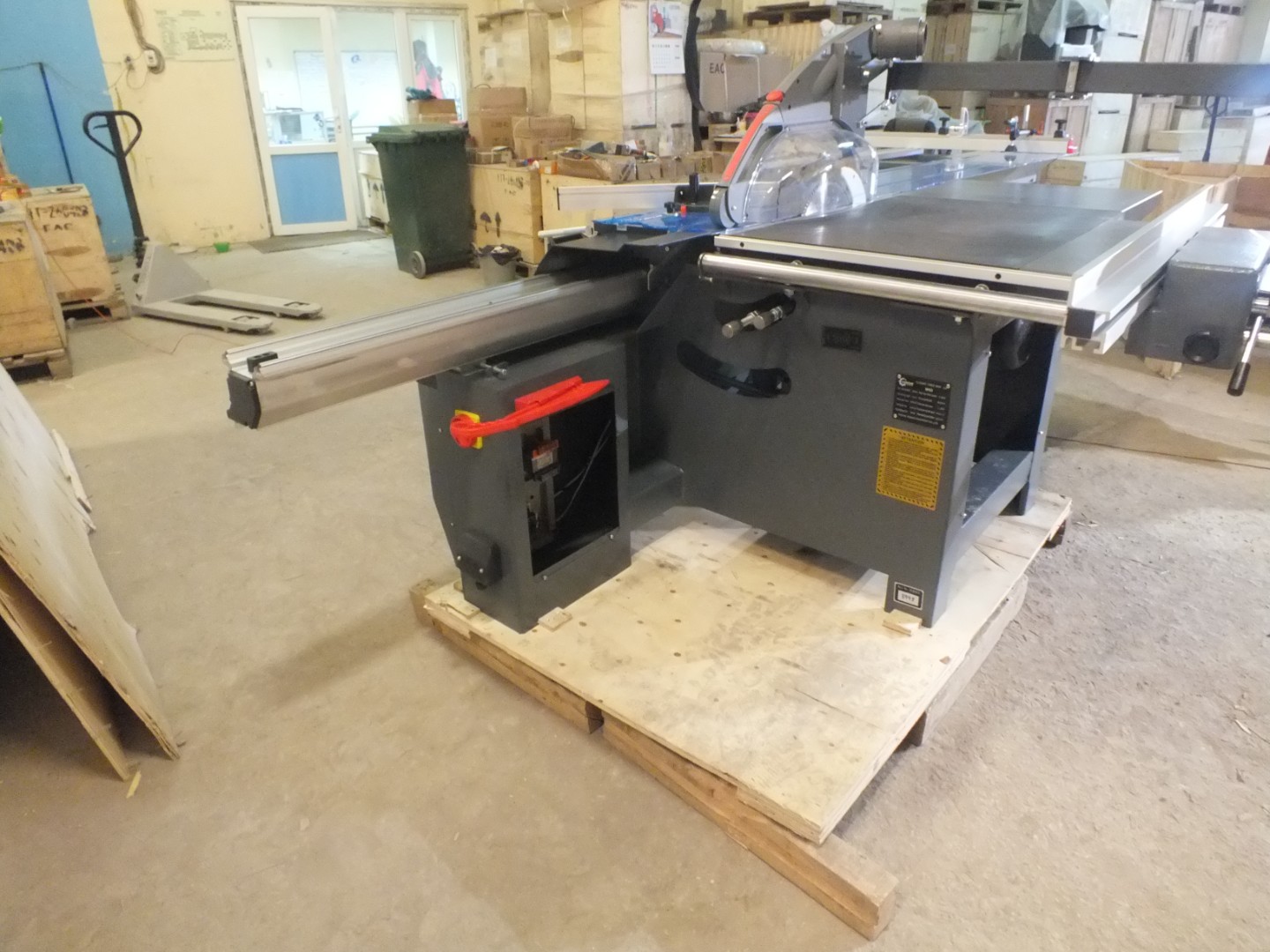

Форматно-раскроечный станок мод.W6D с роликовой кареткой и электроподъёмом пилы

Форматно-раскроечный станок с роликовой кареткой

и наклоном пилы мод.W6D

Предназначен

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

 Особенности конструкции

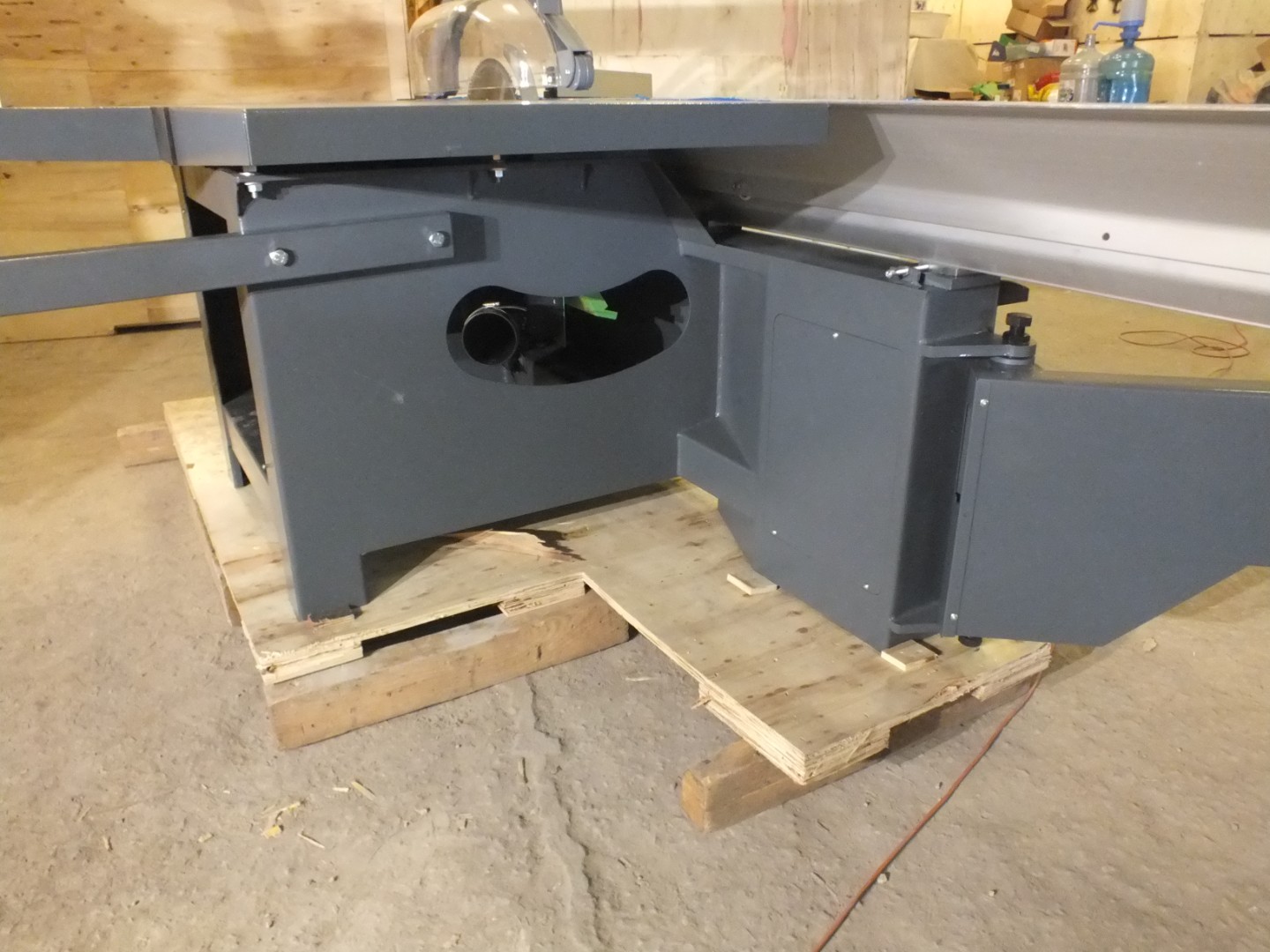

1. ЖЕСТКАЯ СТАЛЬНАЯ МАССИВНАЯ СТАНИНА

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

2. РОЛИКОВАЯ КАРЕТКА

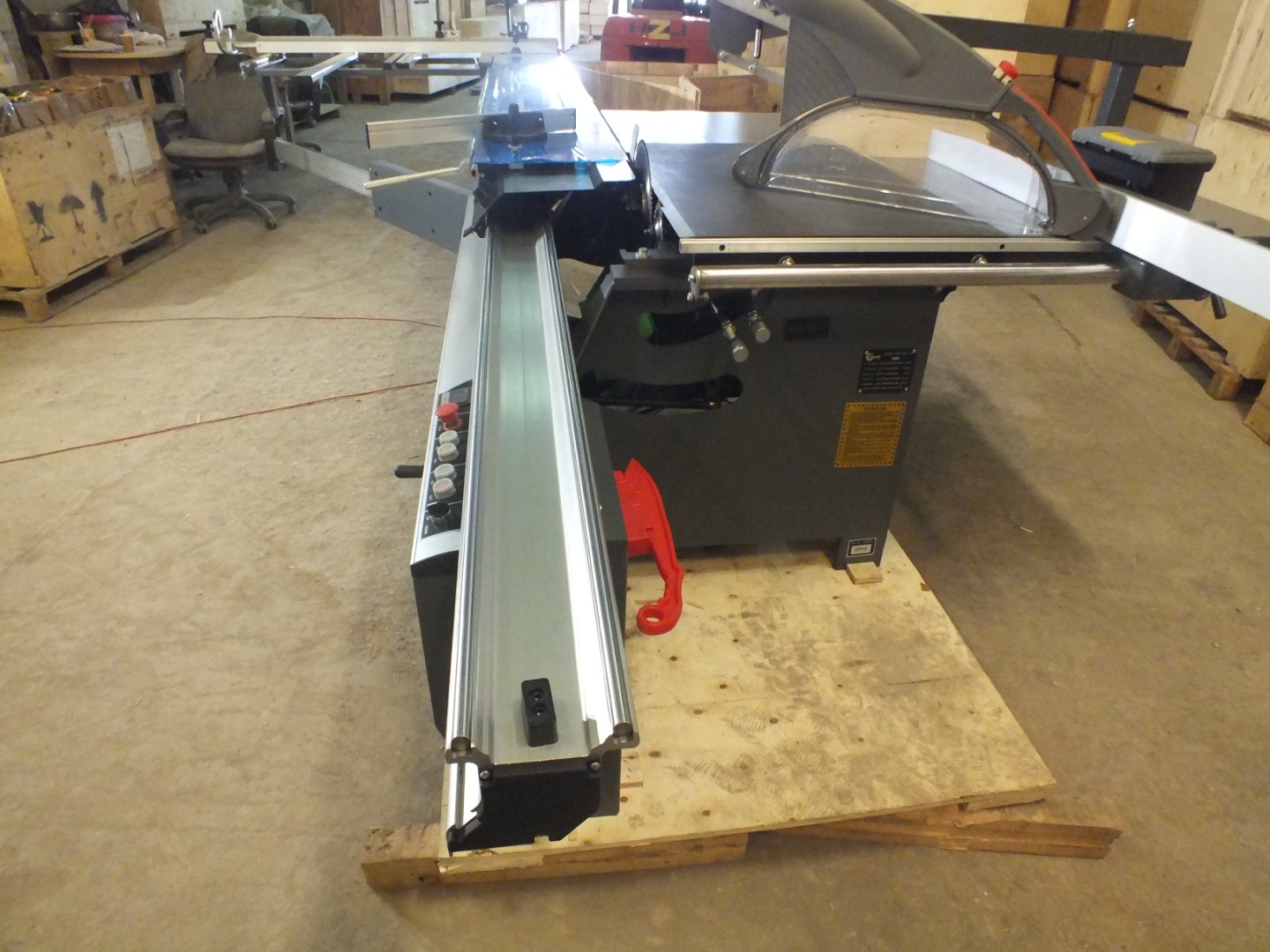

Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.  Многоточечная схема фиксации каретки осуществляется с помощью удобного рычага  расположенного справа внизу на самой каретке.

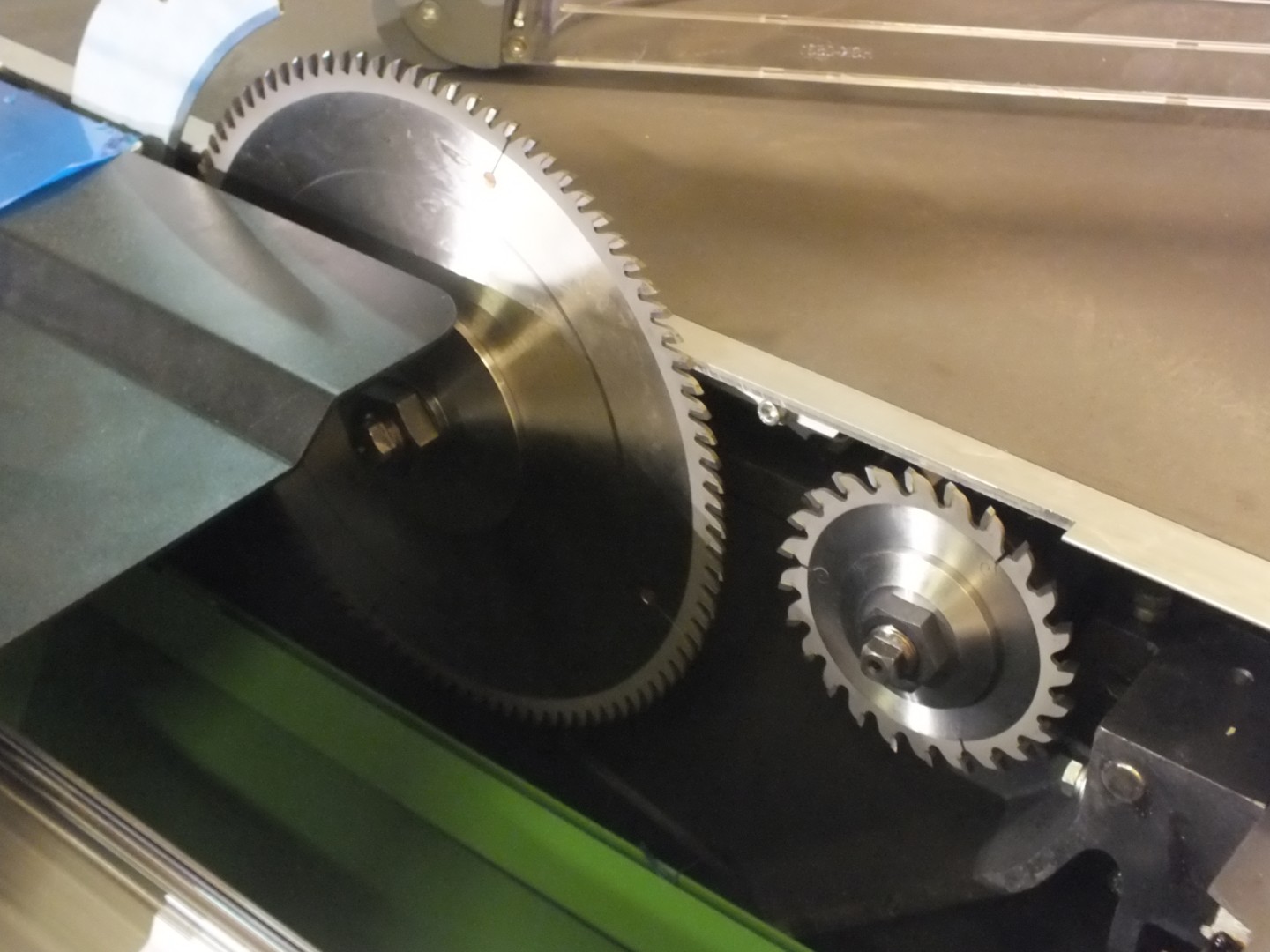

3. ПИЛЬНЫЙ УЗЕЛ

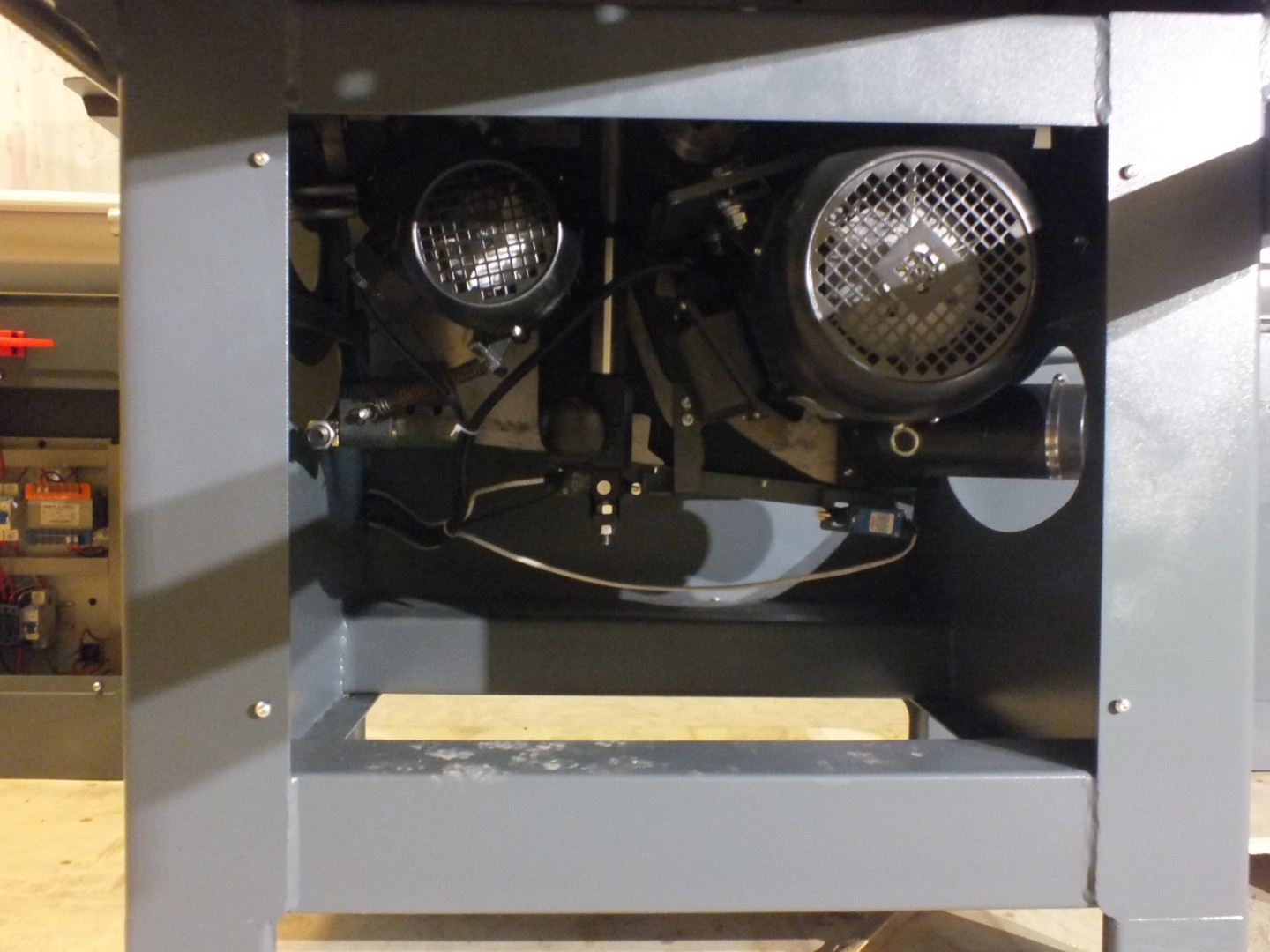

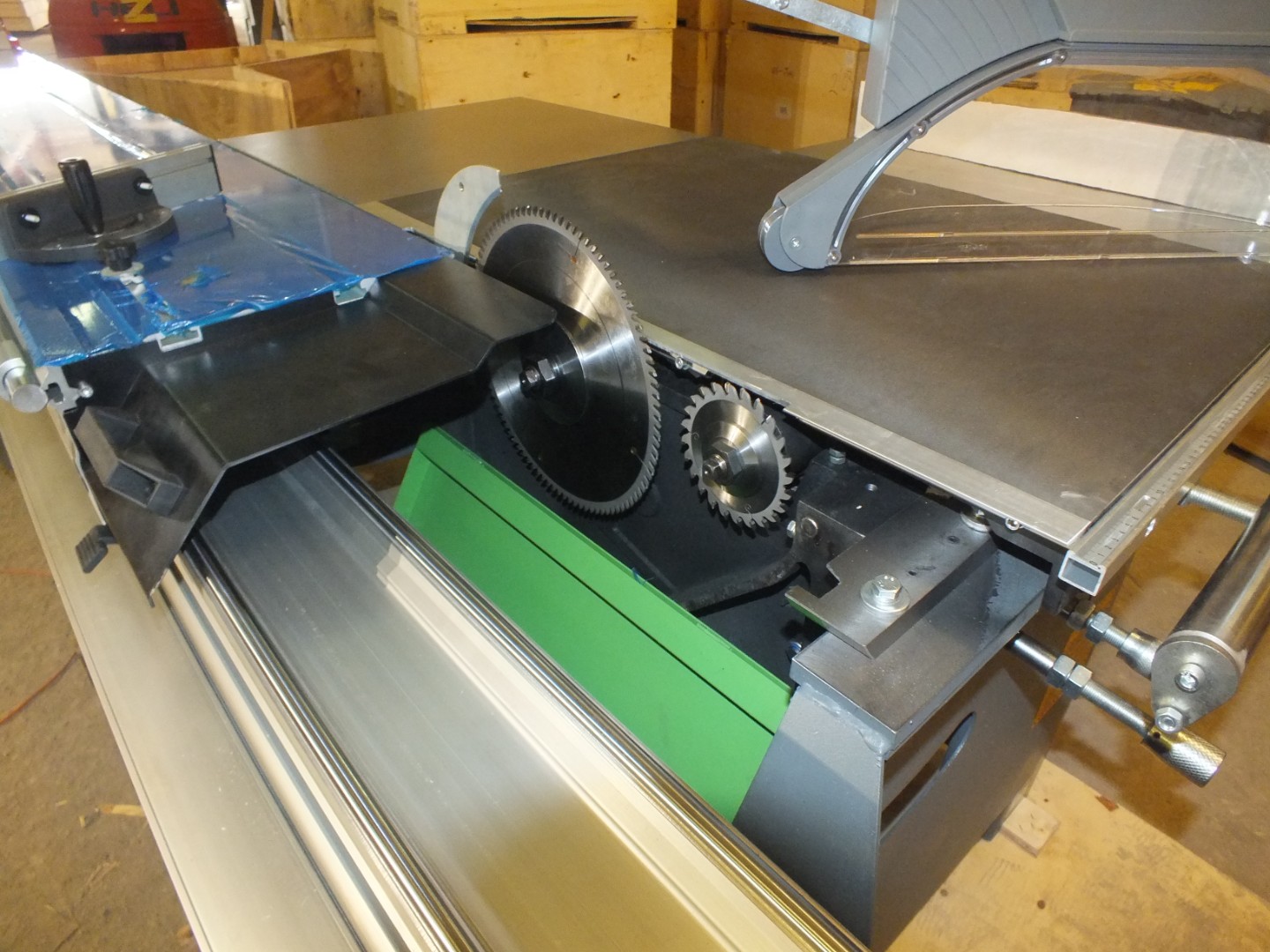

Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

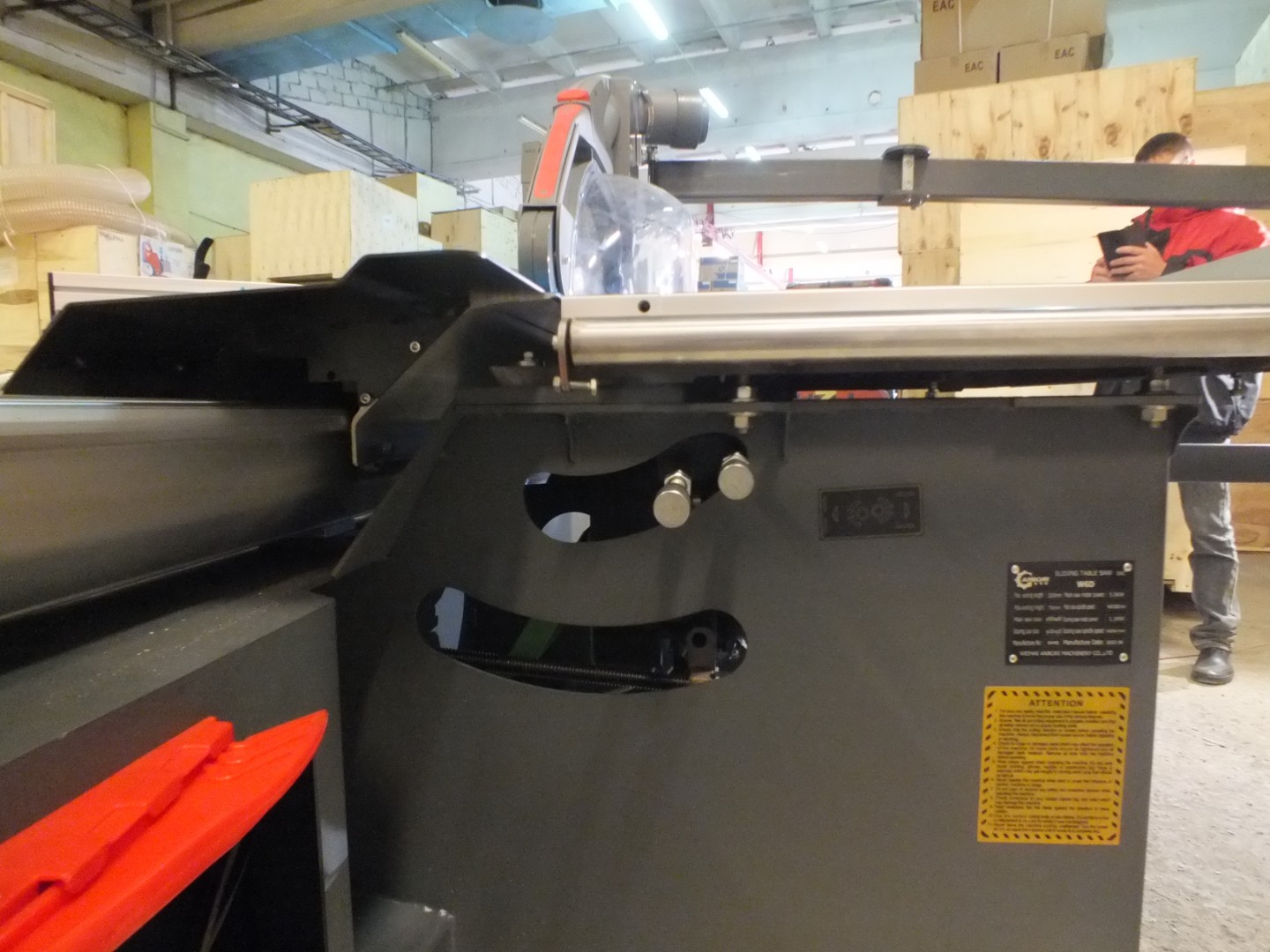

4. НАКЛОН ПИЛЬНОГО УЗЛА 45⁰ С ЭЛЕКТРОННОЙ ИНДИКАЦИЕЙ

Позволяет осуществлять распил заготовки под углом.

НАРУЖНЯЯ РЕГУЛИРОВКА ПОДРЕЗНОГО УСТРОЙСТВА

Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.

5. ЭЛЕКТРОПОДЪЁМ ОСНОВНОЙ ПИЛЫ

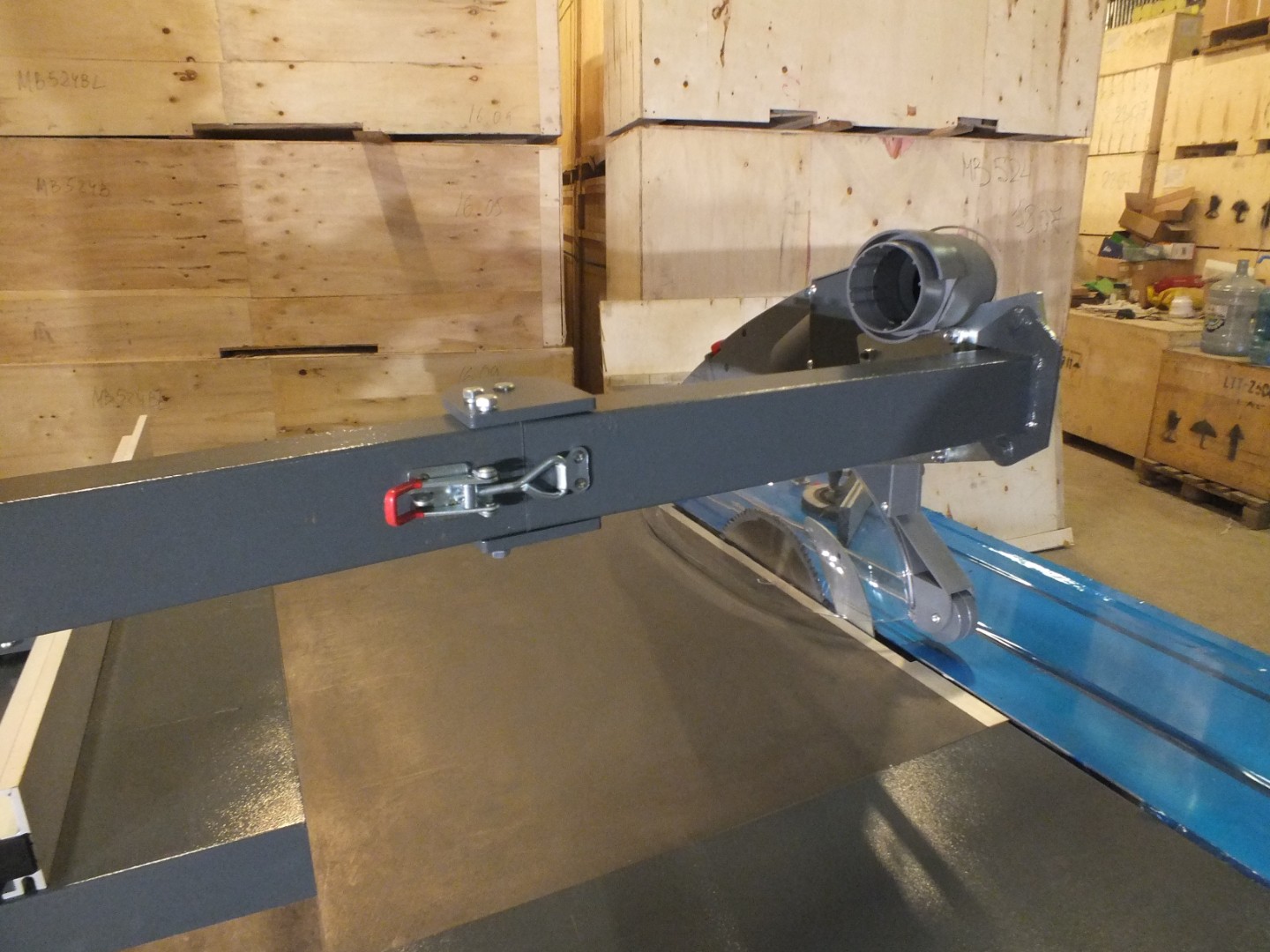

6. ПОВОРОТНАЯ ШТАНГА ЗАЩИТЫ ПИЛЫ
7. РАСКРОЙ МАТЕРИАЛА ПОД ЗАДАННЫМ УГЛОМ

Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

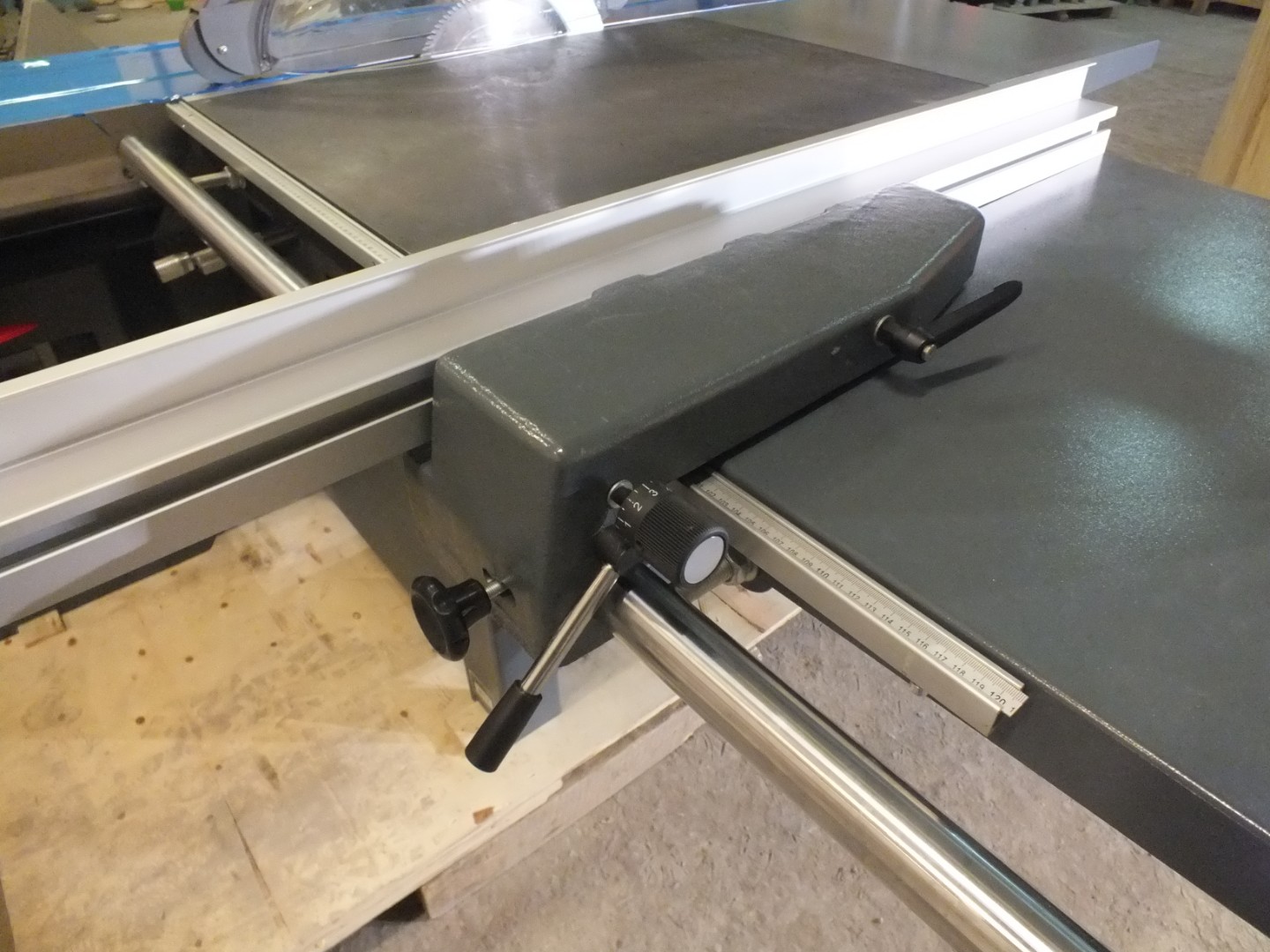

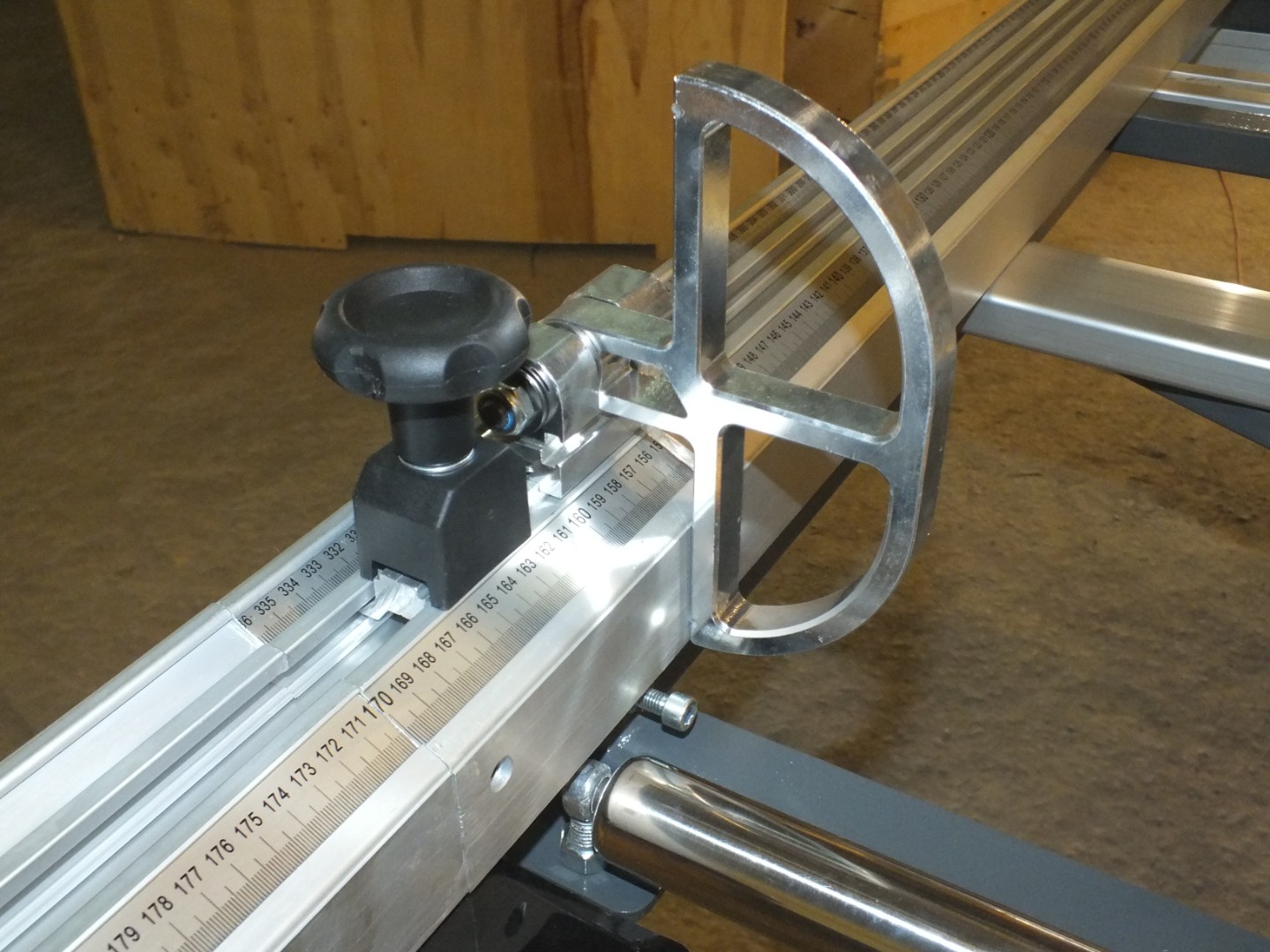

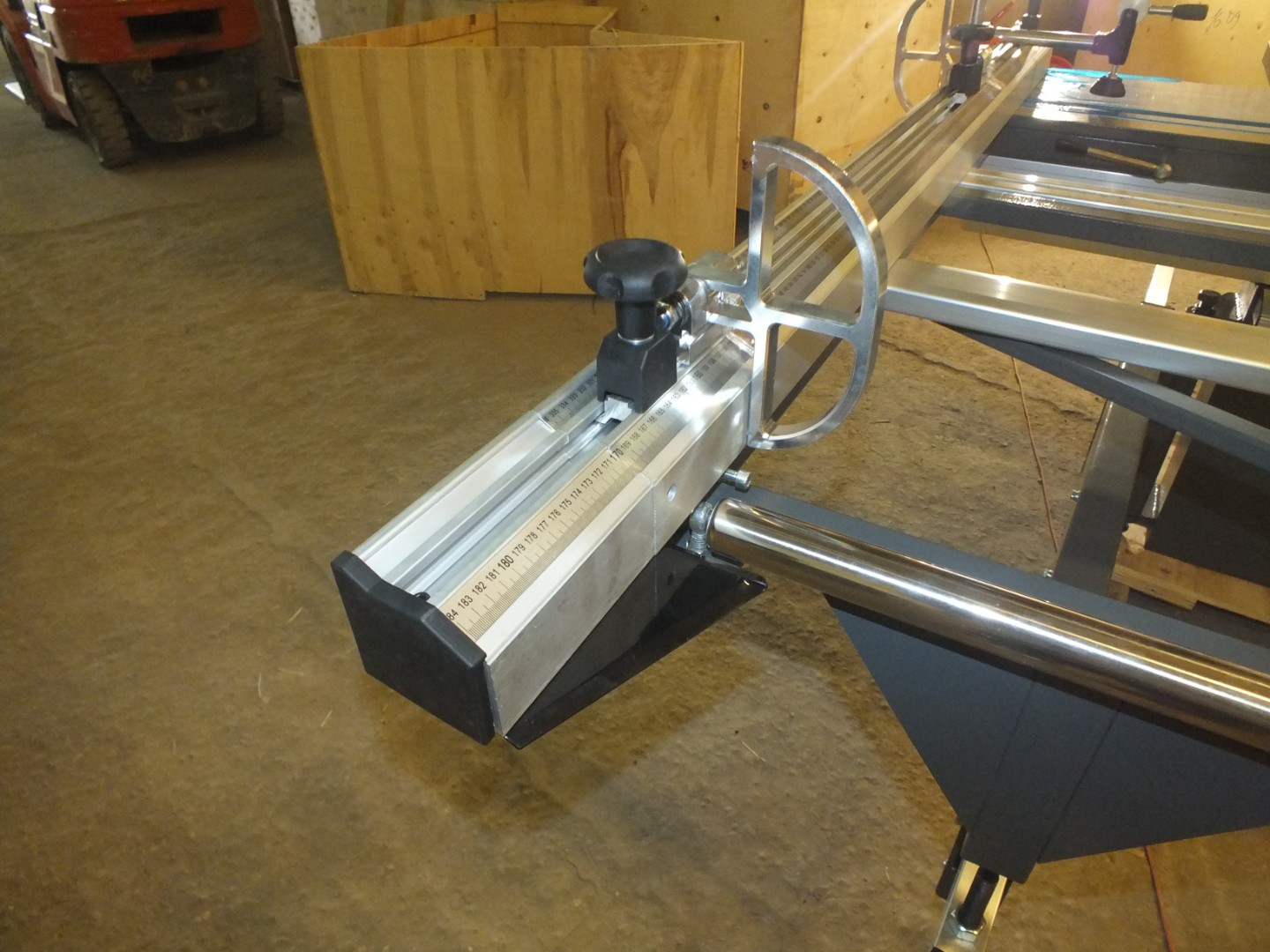

8. ЗАДНЯЯ ПОВОРОТНАЯ УПОРНАЯ ЛИНЕЙКА С ТРАНСПОРТИРОМ
9. КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила

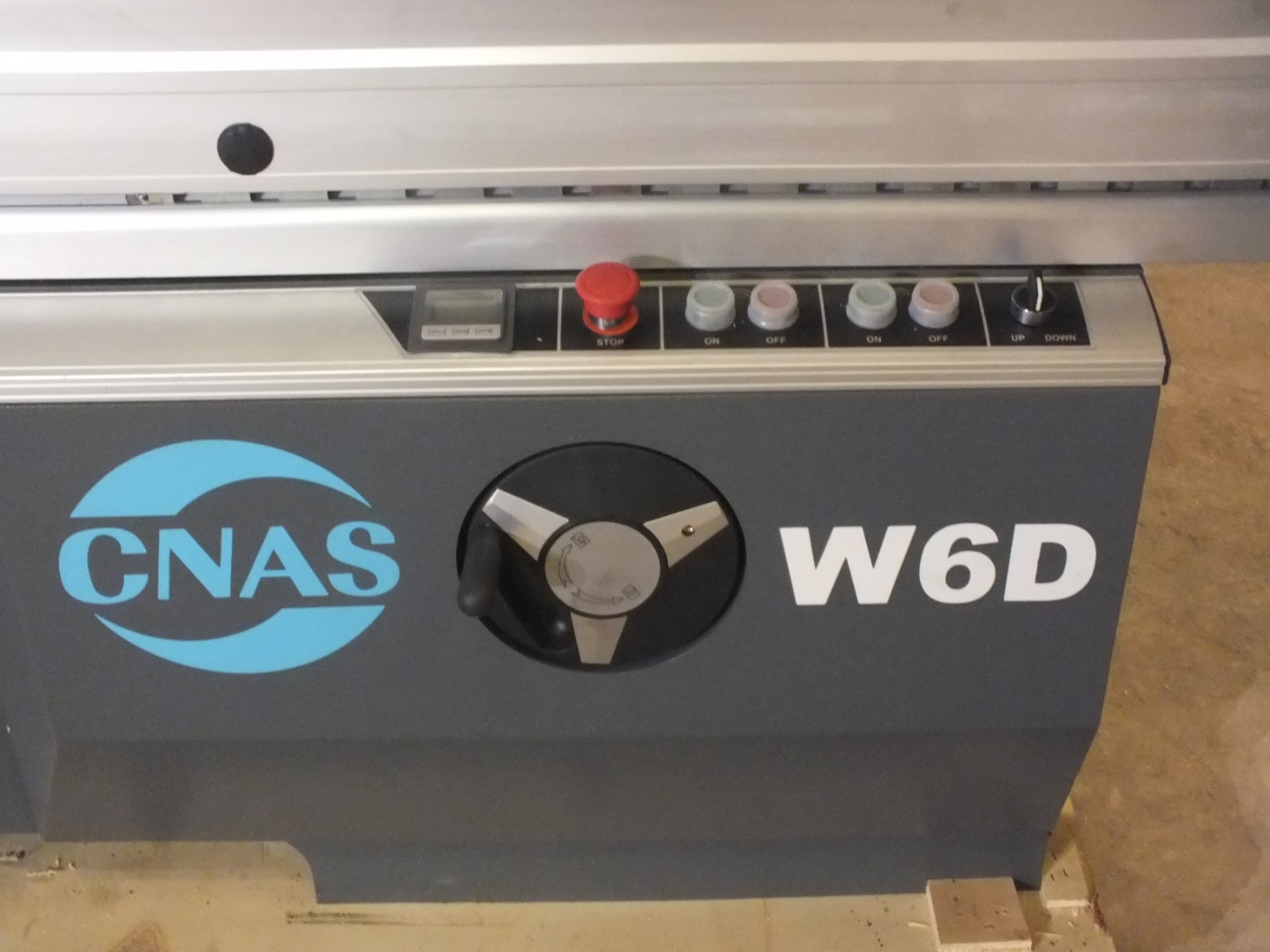

10. ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления проста и лаконична и выполнена под наклоном к оператору для удобства управления.

11. ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ В КОМПЛЕКТЕ

Станок дополнительно оснащен надежным эксцентриковым прижимом для надежной фиксации заготовки.

12. КОМПЛЕКТ ПИЛ ВХОДИТ БАЗОВУЮ КОМПЛЕКТАЦИЮ

Технические характеристики
