Назначение
Предназначен, для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного под 45° в вертикальной плоскости.
Область применения
Станок применяется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Конструктивные особенности

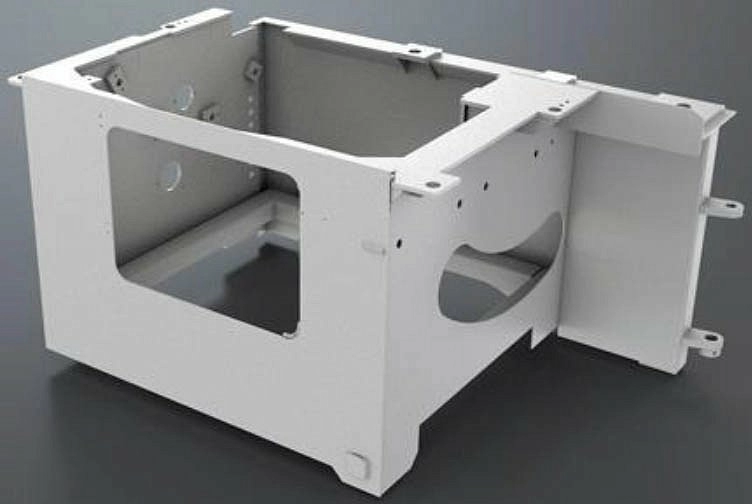

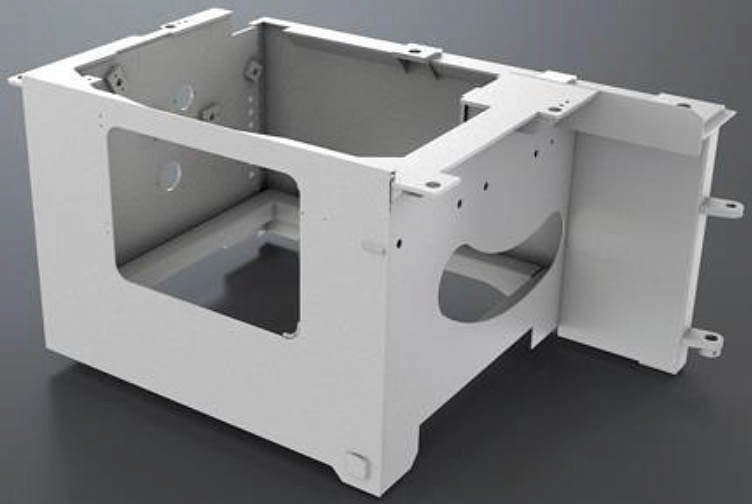

МАССИВНАЯ СТАНИНА
Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.

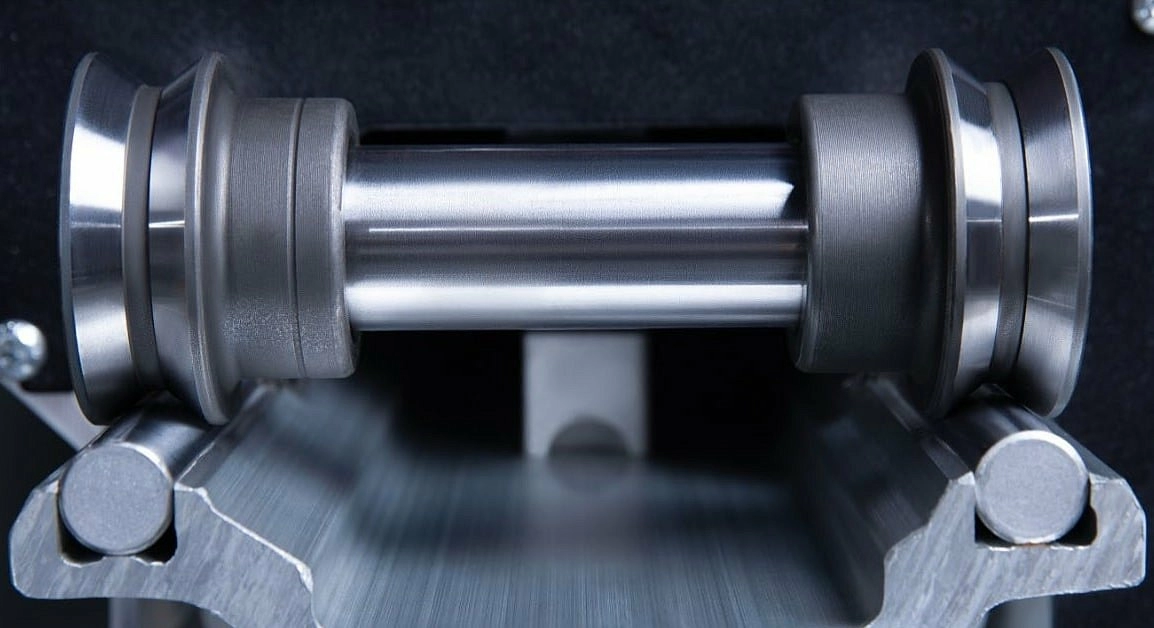

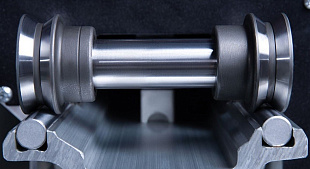

РОЛИКОВАЯ КАРЕТКА
Обеспечивает плавность хода каретки при любых нагрузках. В современном мире данный тип каретки является самым надежным и долговечным, почти не требуя технического обслуживания.

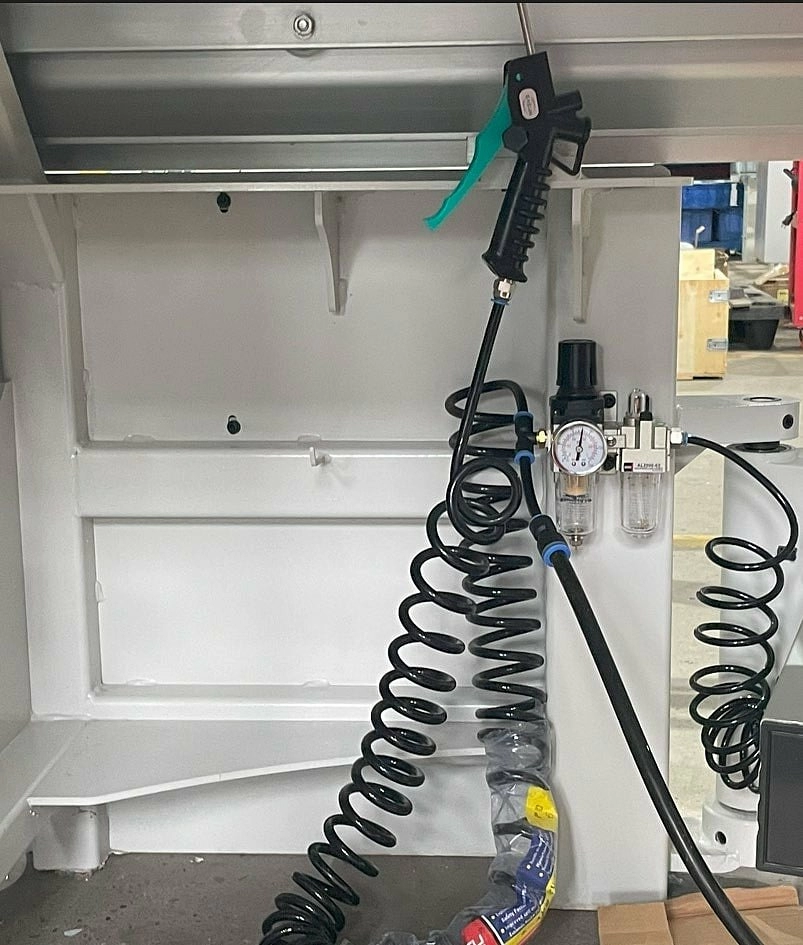

ПНЕВМОБАЛКА И ПИСТОЛЕТ ДЛЯ ОБДУВА
В комплекте со станком поставляется двух секционная пневмобалка и пневматический пистолет для обдува оставшейся пыли на станке и заготовках.

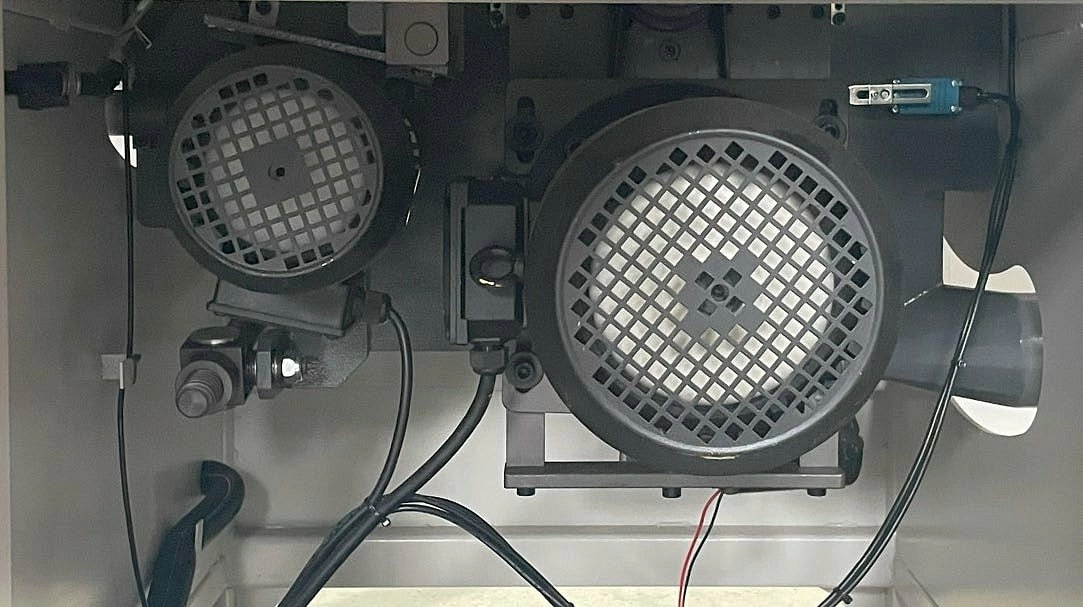

ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

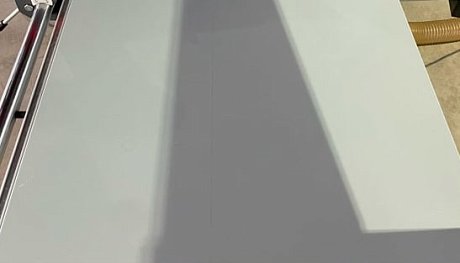

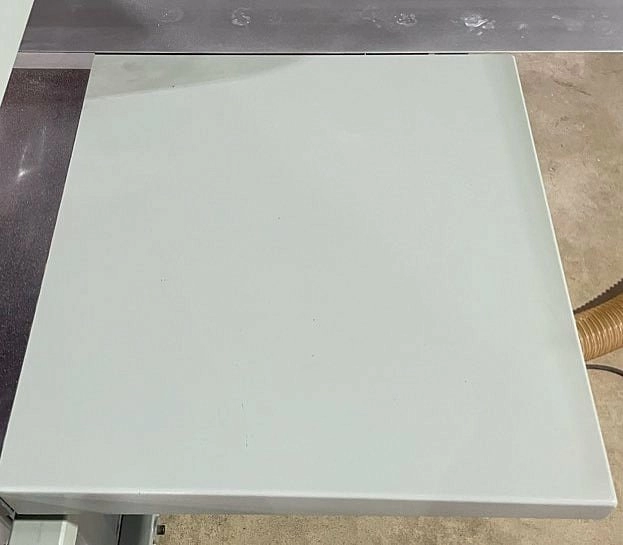

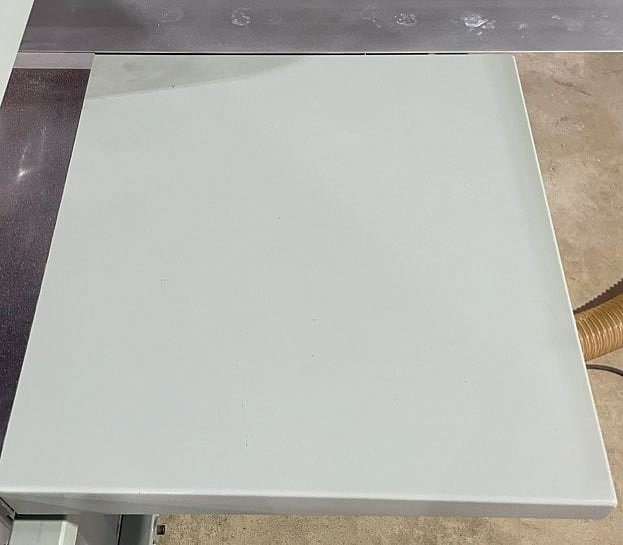

ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ
Полноформатные столы справа и на выходе детали эргономично увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака.

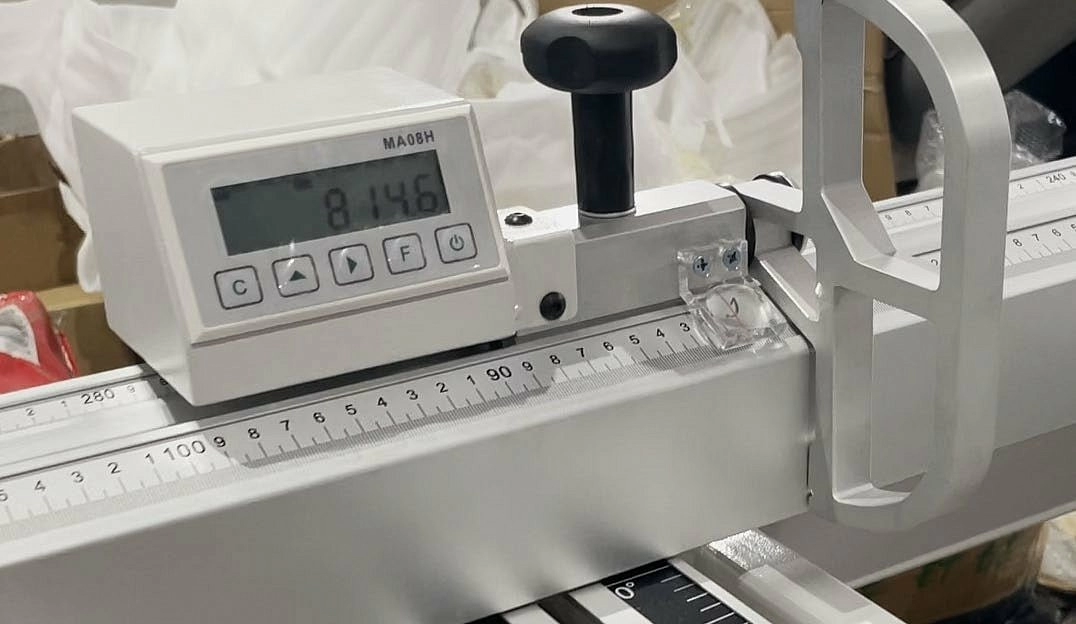

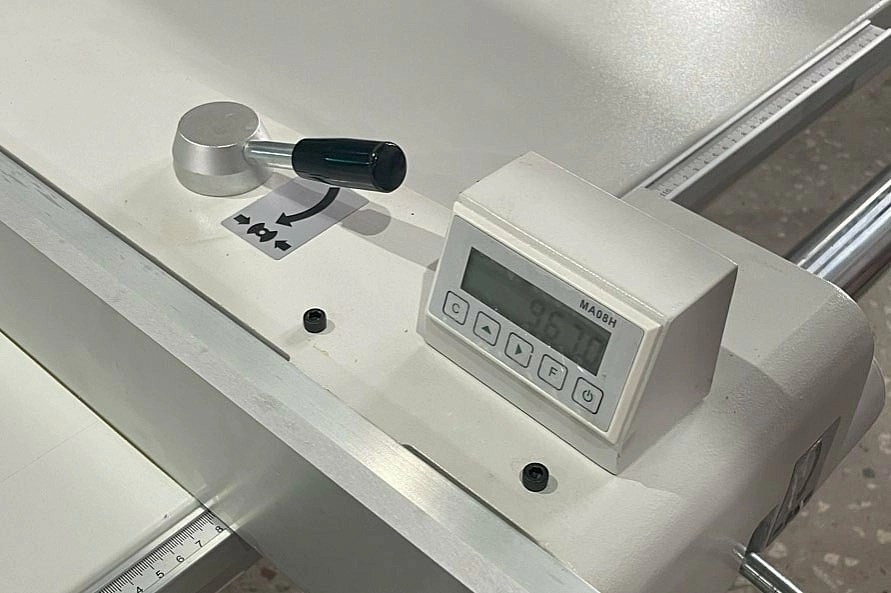

ПАРАЛЛЕЛЬНЫЙ И ПОПЕРЕЧНЫЙ УПОР
Параллельный и поперечный упор оснащены датчиками цифровой электронной индикации с отсчетом размера до 0.1 мм. Позволяет с высокой точностью устанавливать размеры раскроя плитных заготовок.

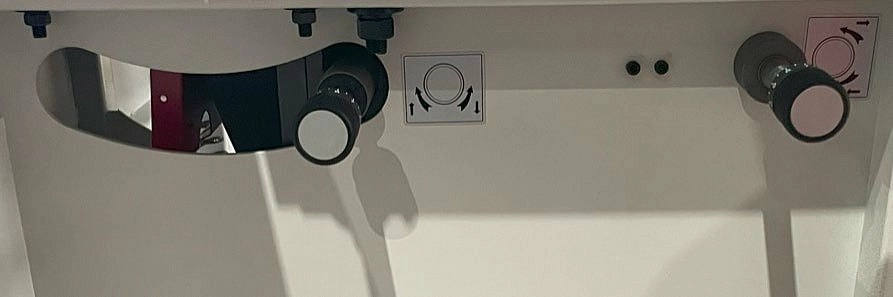

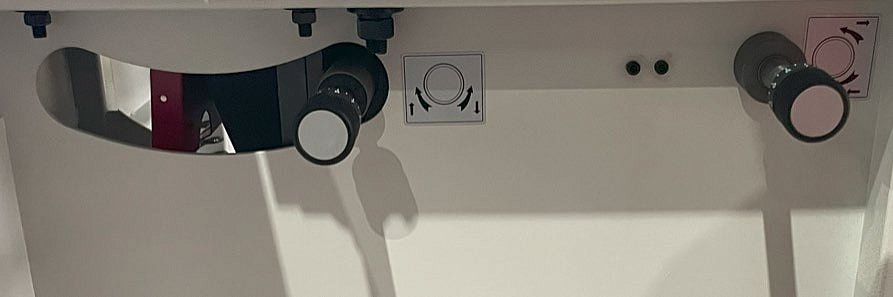

НАСТРОЙКА ПОДРЕЗНОЙ ПИЛЫ
Удобная настройка подрезной пилы двумя рукоятками, возможность регулировки по вертикали и горизонтали.

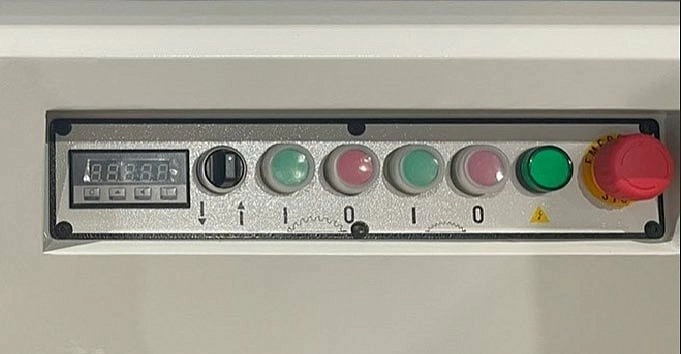

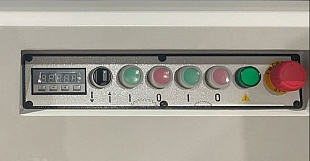

ПУЛЬТ УПРАВЛЕНИЯ
Позволяет оператору быстро включить и выключить привод пил. Настроить вылет основной пилы позволит электропривод и специальный тумблер. На панели также расположены электронный индикатор угла наклона пильного узла и кнопка экстренного отключения станка.

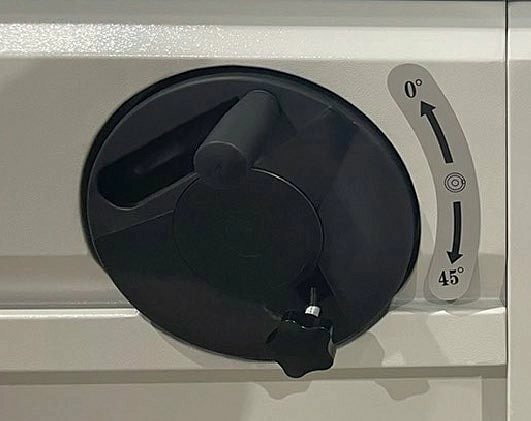

РЕГУЛИРОВКА НАКЛОНА ПИЛЬНОГО УЗЛА
Осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления.

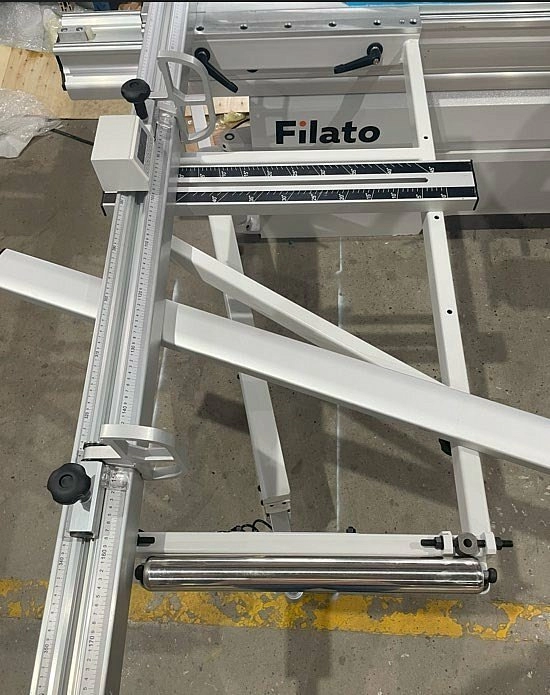

БОЛЬШОЙ ОПОРНЫЙ СТОЛ
Опорный стол и дополнительная поддерживающая планка позволяют удобно работать с полноформатными листами. Металлический закатной ролик на торце стола облегчает загрузку тяжелых деталей.

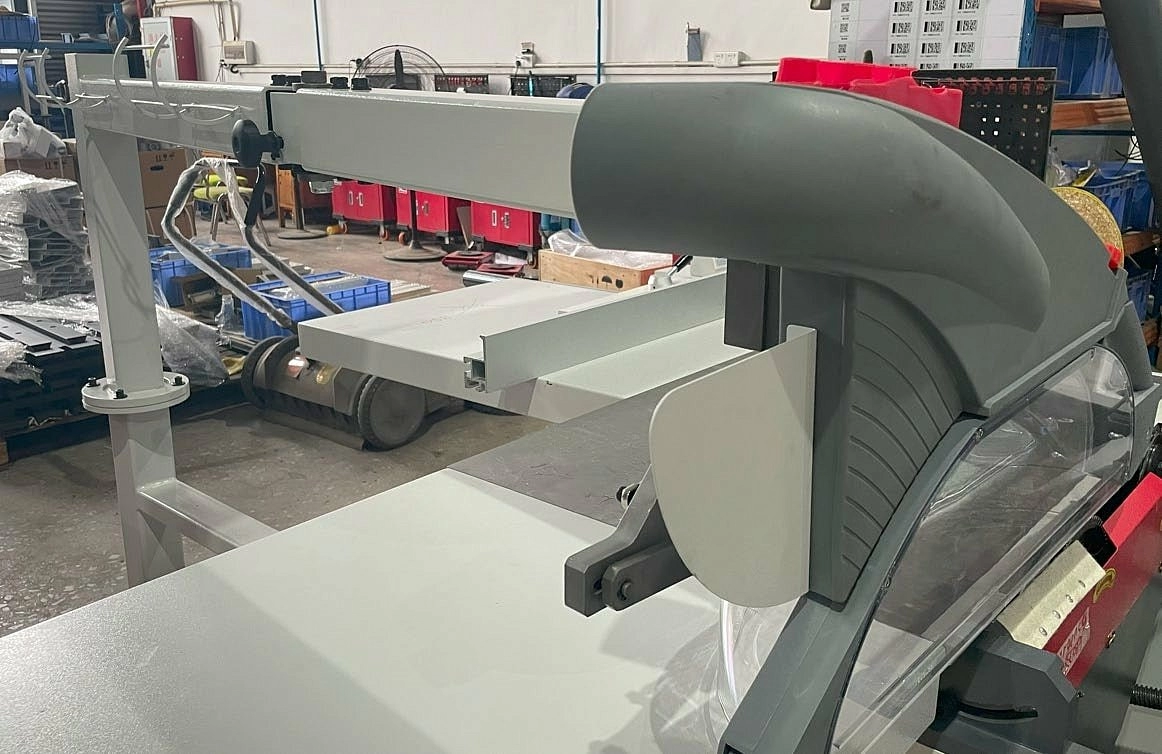

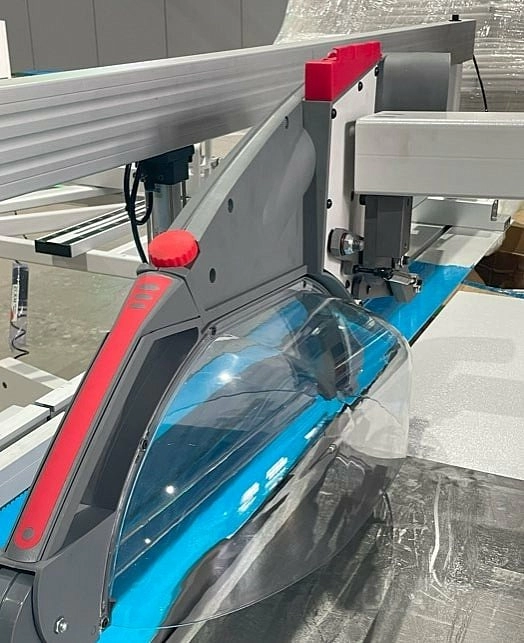

АСПИРАЦИОННЫЙ КОЖУХ
Большой аспирационный кожух удобно регулируется по высоте. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом.

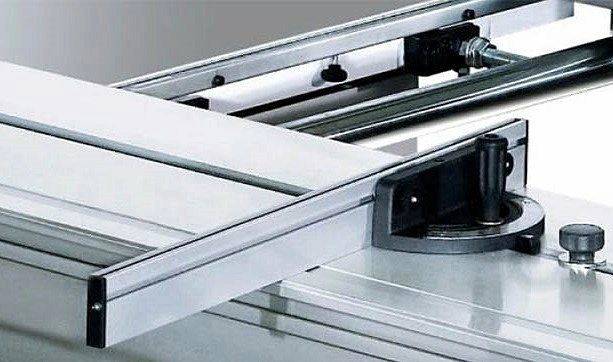

ДОПОЛНИТЕЛЬНЫЙ УПОР
В базовую комплектацию входит дополнительный упор для угловых резов.

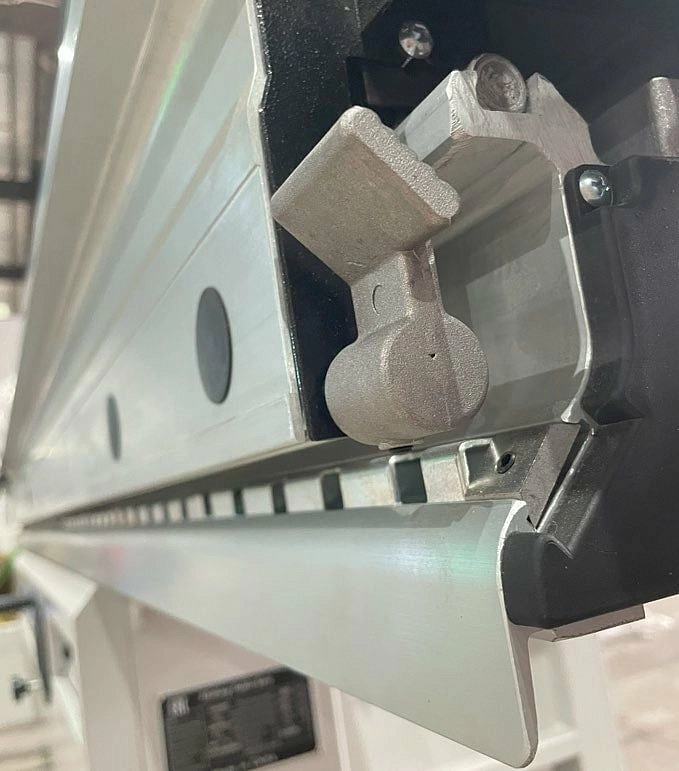

ФИКСАЦИЯ КАРЕТКИ
Возможность фиксировать каретку в нескольких положениях.

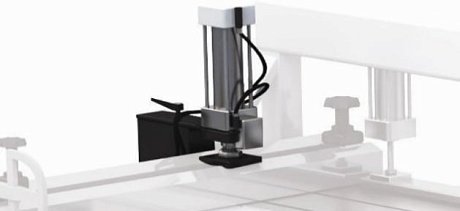

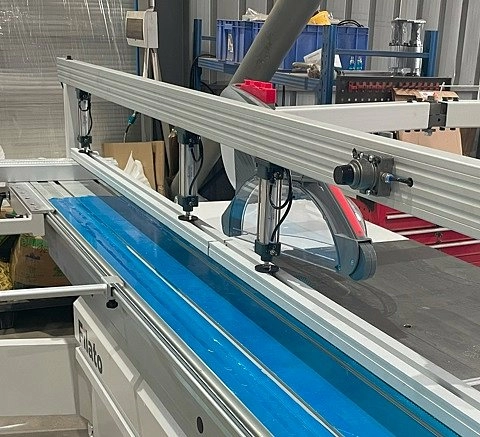

ПНЕВМАТИЧЕСКИЙ ПРИЖИМ
Пневматический прижим для фиксации негабаритных заготовок. Срабатывает по щелчку тумблера и фиксирует заготовку автоматически, без предварительной настройки на толщину детали.
Предназначен, для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного под 45° в вертикальной плоскости.
Область применения
Станок применяется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Конструктивные особенности
МАССИВНАЯ СТАНИНА
Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.
РОЛИКОВАЯ КАРЕТКА
Обеспечивает плавность хода каретки при любых нагрузках. В современном мире данный тип каретки является самым надежным и долговечным, почти не требуя технического обслуживания.
ПНЕВМОБАЛКА И ПИСТОЛЕТ ДЛЯ ОБДУВА
В комплекте со станком поставляется двух секционная пневмобалка и пневматический пистолет для обдува оставшейся пыли на станке и заготовках.
ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.
ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ
Полноформатные столы справа и на выходе детали эргономично увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака.
ПАРАЛЛЕЛЬНЫЙ И ПОПЕРЕЧНЫЙ УПОР
Параллельный и поперечный упор оснащены датчиками цифровой электронной индикации с отсчетом размера до 0.1 мм. Позволяет с высокой точностью устанавливать размеры раскроя плитных заготовок.
НАСТРОЙКА ПОДРЕЗНОЙ ПИЛЫ
Удобная настройка подрезной пилы двумя рукоятками, возможность регулировки по вертикали и горизонтали.
ПУЛЬТ УПРАВЛЕНИЯ
Позволяет оператору быстро включить и выключить привод пил. Настроить вылет основной пилы позволит электропривод и специальный тумблер. На панели также расположены электронный индикатор угла наклона пильного узла и кнопка экстренного отключения станка.
РЕГУЛИРОВКА НАКЛОНА ПИЛЬНОГО УЗЛА
Осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления.
БОЛЬШОЙ ОПОРНЫЙ СТОЛ
Опорный стол и дополнительная поддерживающая планка позволяют удобно работать с полноформатными листами. Металлический закатной ролик на торце стола облегчает загрузку тяжелых деталей.
АСПИРАЦИОННЫЙ КОЖУХ
Большой аспирационный кожух удобно регулируется по высоте. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом.
ДОПОЛНИТЕЛЬНЫЙ УПОР
В базовую комплектацию входит дополнительный упор для угловых резов.
ФИКСАЦИЯ КАРЕТКИ
Возможность фиксировать каретку в нескольких положениях.
ПНЕВМАТИЧЕСКИЙ ПРИЖИМ
Пневматический прижим для фиксации негабаритных заготовок. Срабатывает по щелчку тумблера и фиксирует заготовку автоматически, без предварительной настройки на толщину детали.

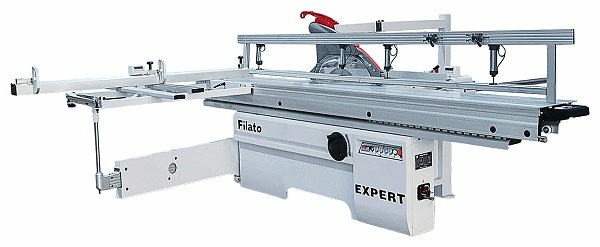

Модель
EXPERT 3200 Max
Размеры подвижной каретки, мм
3200 x 400
Высота пропила, мм
75 - 100
Макс. вылет основной пилы, мм
65 с диском 300 мм, 90 с диском 350 мм без снятия подрезного диска
Диаметр основной пилы / посадочный диаметр, мм
300 (350) / 30
Диаметр подрезной пилы / посадочный диаметр, мм
120 / 20
Угол наклона пильного узла, °
90 - 45
Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм
100 / 90
Частота вращения основной пилы, об/мин
4200 / 5600
Мощность двигателя основной пилы, кВт
5,5
Частота вращения подрезной пилы, об/мин
8500
Мощность двигателя подрезной пилы, кВт
0,75
Общая установленная мощность, кВт
6,25
Наклон пил
ручной
Электроподъём основной пилы
есть
Габаритные размеры:
Длина, мм
3300
Ширина, мм
3150
Высота, мм
875
Вес, кг
900
