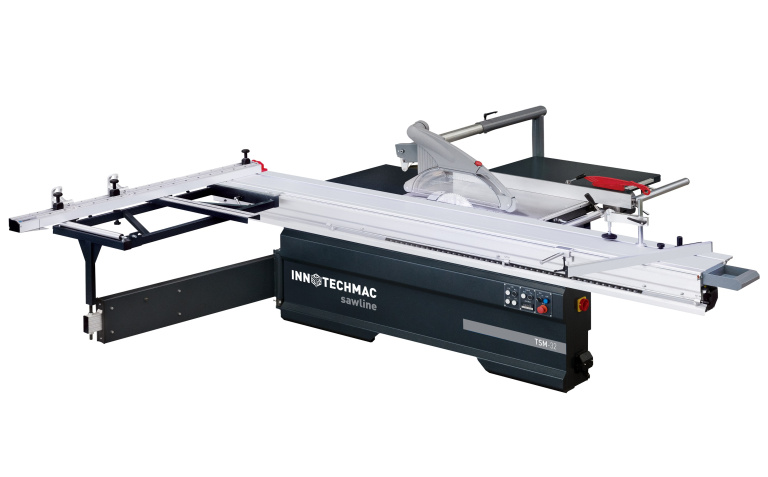

Форматно-раскроечный станок с подвижной кареткой TSM-32

Массивная стальная станина

Станина сварена из прямоугольных стальных труб, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Геометрическая точность фрезерованных площадок под элементы  механизмов перемещений достигается за счет обработки станин на металлообрабатывающих центрах с ЧПУ, что дает возможность получить гарантированно высокую точность и качество.

Каретка

Каретка станка — роликовая, что обеспечивает высочайшее качество раскроя и отсутствие люфтов во время ее движения. Каретка сделана из алюминиевого профиля шириной 405 мм с нанесенным защитным покрытием. Применение такого типа каретки позволяет добиться плавности перемещения в сочетании с простотой и надежностью использования на протяжении всего срока службы станка.

Пильный узел

Литой корпус пильного узла обеспечивает высокую жесткость и виброустойчивость станка, а также его надежность. Каждый пильный узел после калибровки вала подвергается 12-часовой обкатке при измерении температуры подшипников, что гарантирует качество распила и надежность узла. Большая металлоемкость пилы увеличивает долговечность агрегата, так как она практически не подвержена вибрации.

Рабочий стол

Рабочий стол имеет высокую степень жесткости и прочности. Это обеспечивает более длительный срок службы и стабильность при раскрое.

Поперечный упор

Поперечный упор позволяет легко перемещать его вперед и назад в зависимости от требований при раскрое. Это очень важно для точного раскроя. Двойные линейки позволяют оператору считывать максимальную длину раскроя до 3,1 м и фиксировать позицию при помощи ручки для обеспечения точности раскроя. Модель TSM-32 — упоры позиционируются по линейке вместе с увеличительной линзой.

Продольный упор

Каретка продольной направляющей легко перемещается и фиксируется в правильном положении, что позволяет ей хорошо сочетаться с поперечной направляющей для точной установки размеров раскроя панелей. Модель TSM-32 — упор позиционируется по линейке.

Упор для угловых резов

Односторонний упор обеспечивает точный угловой раскрой для соединений деталей под разными углами. Легко настраивать и фиксировать на каретке.

Толкатель

Толкатель является важным инструментом безопасности при раскрое узких заготовок, который используется для предотвращения контакта с пильным диском. Он используется для раскроя заготовок шириной менее 120 мм.

Пильные моторы

Станок имеет отдельные мощные электродвигатели на основную и подрезную пилы. Это позволяет обеспечить стабильную и точную работу инструментов и защищает оборудование от перегрузки. Основной диск: 3000/4000/5000 об/мин.:  5.5 кВт Подрезной диск: 8000 об/мин.: 0.75 кВт.

Регулировка наклона 0-45°

Наклон пильного узла позволяет осуществить распил заготовки под углом. Подходит для различных запросов раскроя. Модель TSM-32 — наклон осуществляется вручную, контроль положения фиксируется по цифровому датчику.

Пульт управления

Пульт управления на станке позволяет оператору быстро включать/выключать приводы пил и настраивать вылет основной пилы при помощи электропривода. Значение угла наклона отображается на электронном дисплее в режиме реального времени. На панели расположена кнопка аварийной остановки.

Электрошкаф

Все электрические компоненты расположены в отдельном пыленепроницаемом шкафу, что обеспечивает бесперебойную работу станка при любых условиях эксплуатации.
