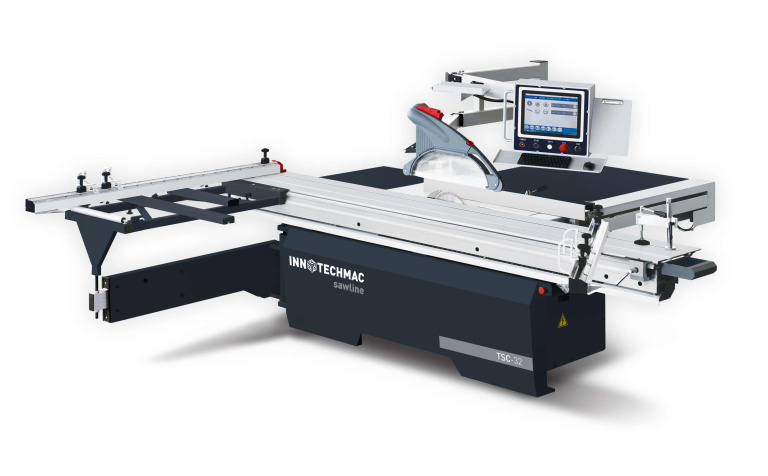

Форматно-раскроечный станок с подвижной кареткой TSC-32

Массивная стальная станина

Станина сварена из прямоугольных стальных труб, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Геометрическая точность фрезерованных площадок под элементы механизмов перемещений достигается за счет обработки станин на металлообрабатывающих центрах с ЧПУ, что дает возможность получить гарантированно высокую точность и качество.

Каретка

Каретка станка — роликовая, что обеспечивает высочайшее качество раскроя и отсутствие люфтов во время ее движения. Каретка сделана из алюминиевого профиля шириной 435 мм с нанесенным защитным покрытием. Применение такого типа каретки позволяет добиться плавности перемещения в сочетании с простотой и надежностью использования на протяжении всего срока службы станка.

Пильный узел

Литой корпус пильного узла обеспечивает высокую жесткость и виброустойчивость станка, а также его надежность. Каждый пильный узел после калибровки вала подвергается 12-часовой обкатке при измерении температуры подшипников, что гарантирует качество распила и надежность узла. Большая металлоемкость пилы увеличивает долговечность агрегата, так как она практически не подвержена вибрации.

Рабочий стол

Рабочий стол имеет высокую степень жесткости и прочности. Это обеспечивает более длительный срок службы и стабильность при раскрое.

Поперечный упор

Поперечный упор позволяет легко перемещать его вперед и назад в зависимости от требований при раскрое. Это очень важно для точного раскроя. Двойные линейки позволяют оператору считывать максимальную длину раскроя до 3,1 м и фиксировать позицию при помощи ручки для обеспечения точности раскроя. Упоры позиционируются по линейке вместе с увеличительной линзой и  продублированы цифровыми индикаторами.

Управляемый на сервоприводе продольный упор

Каретка продольной направляющей перемещается за счет сервопривода и управляется с пульта управления согласно выбранному размеру или программе. Использование серводвигателя гарантирует нам точную установку заданного размера раскроя и минимизацию человеческого фактора.

Упор для угловых резов

Односторонний упор обеспечивает точный угловой раскрой для соединений деталей под разными углами. Легко настраивать и фиксировать на каретке.

Толкатель

Толкатель является важным инструментом безопасности при раскрое узких заготовок, который используется для предотвращения контакта с пильным диском. Он используется для раскроя заготовок шириной менее 120 мм.

Пильные моторы

Станок имеет отдельные мощные электродвигатели на основную и подрезную пилы. Это позволяет обеспечить стабильную и точную работу инструментов и защищает оборудование от перегрузки. Основной диск: 3000/4000/5000 об/мин.:  5.5 кВт Подрезной диск: 8000 об/мин.: 0.75 кВт.

Пульт управления

Включение и отключение приводов пил, настройка вылета основной пилы, наклон пильного узла в диапазоне 0-45 градусов, положение продольного упора — все это управляется через интуитивно понятный графический интерфейс пульта управления. Он собран на базе индустриального промышленного компьютера. Наличие интерфейсов USB, Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия.

Программное обеспечение

ПО станка позволяет создавать и редактировать собственные карты раскроя благодаря встроенному оптимизатору. Также, станок позволяет импортировать и редактировать файлы из сторонних оптимизаторов. В стандартную комплектацию входит возможность передачи данных через USB – носители или локальную сеть, а также слот для подключения принтера. Система диагностики позволяет быстро обнаружить ошибки и оперативно устранить их.

Электрошкаф

Все электрические компоненты расположены в отдельном пыленепроницаемом шкафу, что обеспечивает бесперебойную работу станка при любых условиях эксплуатации.
