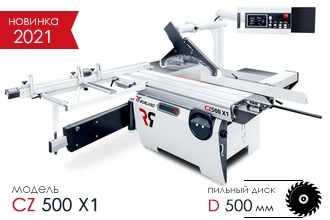

Представляем вашему вниманию новую линейку профессиональных форматно-раскроечных станков серии CZ, но в компактном исполнении, они подойдут для тех клиентов у кого есть ограничения по площади, но они хотят получить тяжёлый и надёжный станок. Серия CZ предлагает вам широкий выбор использования различных диаметров пил (300, 400 или 500 мм), подвижных кареток, поперечных столов, опций (включая цифровое считывание) и аксессуаров, которые можно комбинировать с ручным (M) или электрическим (EL) подъёмом и наклоном пильного узла. В комплектации (Х1) добавляется одна управляемая ось позиционирования правой параллельной линейкой, а в комплектации (Х3) ещё наклон и подъём пильного узла. Пильный агрегат изготовлен из цельного чугуна для естественного поглощения вибраций, что обеспечивает превосходную стабильность и точность на долгие годы работы станка.
|
Подрезной узел
|
Телескопическая линейка
|
|
Регулировка пильного узла
|
Пильные узлы
|
Станки СZ имеет принципиально новую систему наклона пильного узла, поворот осуществляется по фрезерованным направляющим, эта система не требует обслуживания и гарантирует постоянную точность и плавное движение. Подрезной узел получил дополнительную настройку и теперь его можно более точно выставить в одной плоскости с основной пилой.
Форматно-раскроечные станки фирмы Robland СZ имеют каретку шириной 420 мм с запатентованной конструкцией крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток. Шарики размещены в стальном П-образном сепараторе, равномерно распределяя нагрузку от веса каретки и распиливаемых листов материала на большую длину направляющих, что обеспечивает плавное перемещение каретки. Круглые направляющие позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации. Станки фирмы Robland, за 20 лет на российском рынке, зарекомендовали себя как очень надежные и неприхотливые машины.
| Длина реза | 1600 мм (2500 мм опция) |
| Размеры каретки | 420 x 1600 мм (2200 мм опция) |
| Максимальная глубина пропила | 175 мм |
| Максимальный диаметр основной пилы | 500 x 30 мм (350 мм если с подрезной пилой) |
| Угол наклона пильного узла | 90 - 45 ° |
| Максимальная глубина резания при наклоне | 45° 120 мм |
| Частота вращения основного пильного диска | 3000/4000/5000 об/мин |
| Диаметр подрезной пилы | 120 x 20 мм |
| Глубина резания подрезной пилы | 0 - 3.5 мм |
| Частота вращения подрезной пилы | 8200 об/мин |
| Размеры основного чугунного стола | 985 x 710 мм |
| Размеры дополнительного стола на выходе | 645 x 710 мм |
| Размеры фронтального поперечного стола | 970 x 540 мм |
| Высота стола | 860 мм |
| Ширина пиления по правой параллельной линейке | 1000 мм (1250 мм опция) |
| Ширина пиления по поперечной упорной линейке | 1565 мм (2550 мм с телескопическим удлинением) |
| Регулировка поперечной линейки | ручная с регулировочным винтом |
| Регулировка высоты пропила основной пилой | электрическая |

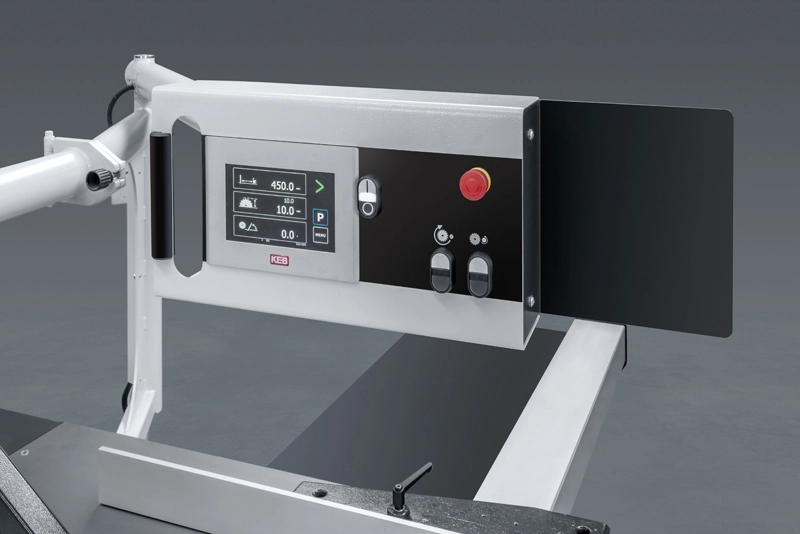

| Регулировка угла наклона пильного агрегата | электрическая, с отображением угла наклона на экране |
| Регулировка высоты пропила подрезного узла | механическая |
| Регулировка поперечного положения пропила подрезного узла | механическая |
| Регулировка положения параллельной линейки | автоматическая |
| Мощность двигателя основной пилы | 9,2 кВт |
| Мощность двигателя подрезной пилы | 1,3 кВт |
| Диаметры верхнего патрубка под аспирацию | 60 мм |
| Диаметр нижнего патрубка под аспирацию | 120 мм |
| Вес | 690-810 кг |

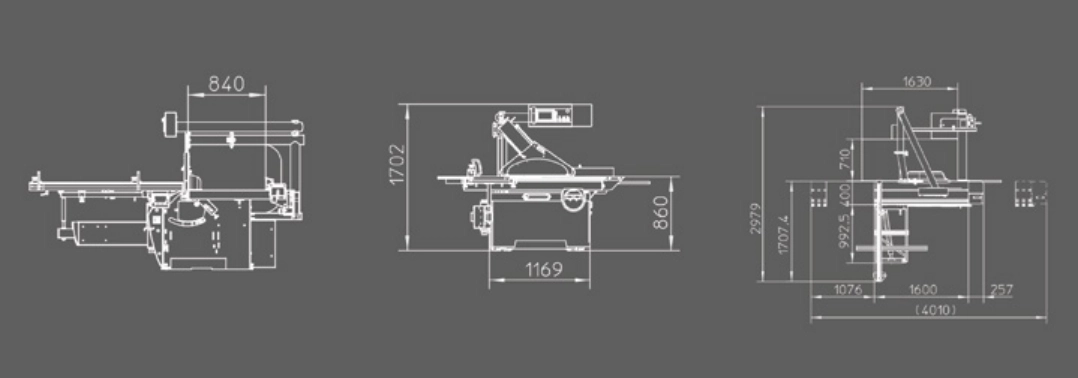

| Габариты станка в плане | 4010 x 2985 x 1700 мм |
| Транспортные габариты станка | 2300 x 1300 x 1000 мм |
