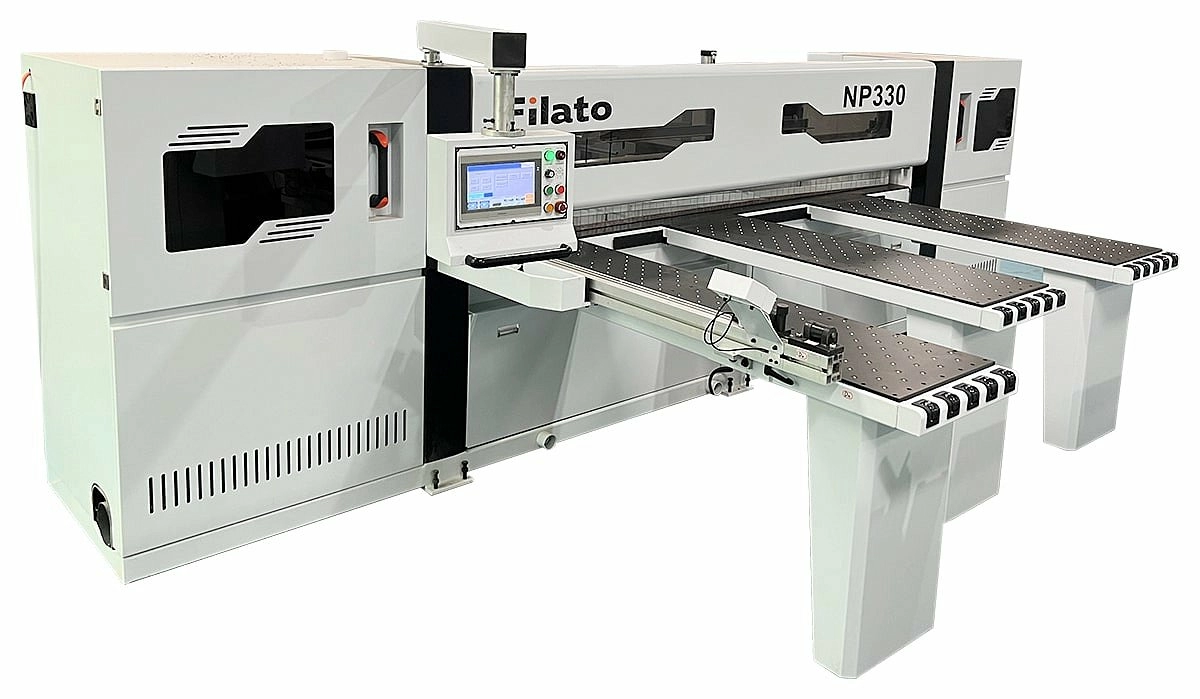

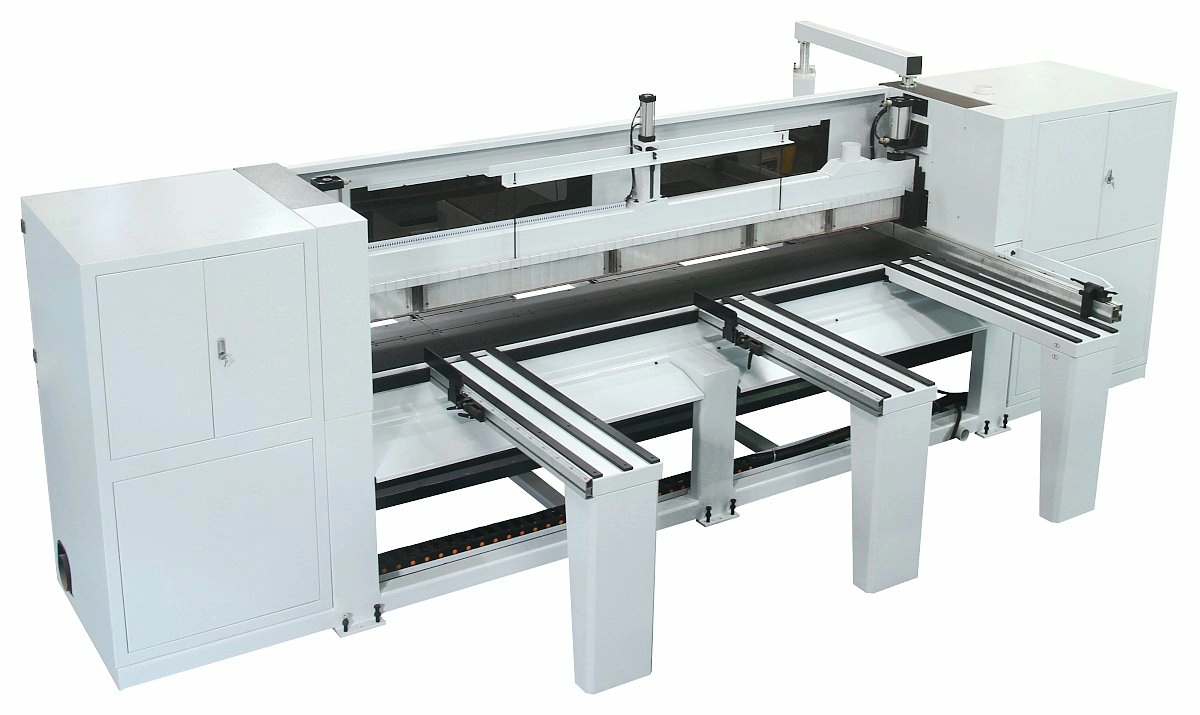

Предназначен для пакетного высококачественного раскроя ламинированных ДСП и ДВП.
Область применения
Станок используется для тяжелых условий работы в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

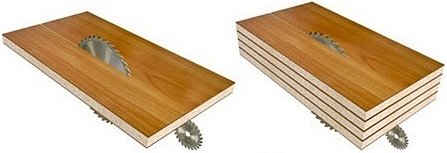

Схема обработки
Конструктивные особенности
СТАНИНА
Станина изготовлена из крупного профиля квадратного сечения и толстого листового материала с дополнительными ребрами жесткости и последующей термообработкой. Обеспечивают отличный уровень жесткости и виброустойчивости.
ДВА НЕЗАВИСИМЫХ ДВИГАТЕЛЯ
Привод основной и подрезной пил осуществляется от двух независимых двигателей мощностью 11 кВт и 2,2 кВт. Обеспечивают высокую производительность
РАБОЧИЕ ЗАГРУЗОЧНЫЕ СТОЛЫ
Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а также для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка.
Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали.
ПУЛЬТ УПРАВЛЕНИЯ
Управление станка осуществляется при помощи Touch Screen дисплея.
ЭЛЕКТРОННЫЕ ДИСПЛЕИ НА ЛИНЕЙКЕ
Для высокой точности выставления размеров линейки оснащены блоками цифровой индикации, позволяющие сократить количества брака при раскрое плитных материалов.
ПРИЖИМНАЯ БАЛКА С ДВУМЯ ПНЕВМОЦИЛИНДРАМИ
Привод верхнего прижима ( прижимной балки) осуществляется от двух пневмоцилиндров, что обеспечивает жесткий и равномерный зажим плит во время раскроя.
Механизм прижима обладает системой параллельности хода, гарантирующей равномерный стабильный прижим даже при раскрое узких деталей.
СИСТЕМА ШЕСТЕРНЯ-РЕЙКА
Пильный узел перемещается при помощи шестерни- рейки. Такая система применяется на всех современных раскроечных центрах. За перемещение пильного узла отвечает бесщеточный сервомотор, обеспечивающий равномерную скорость подачи рабочего инструмента.
ЭЛЕКТРОКОМПОНЕНТЫ
Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, тем самым обеспечивая стабильную работу станка.
