Назначение
Область применения
Схема обработки
Получаемые изделия
Конструктивные особенности

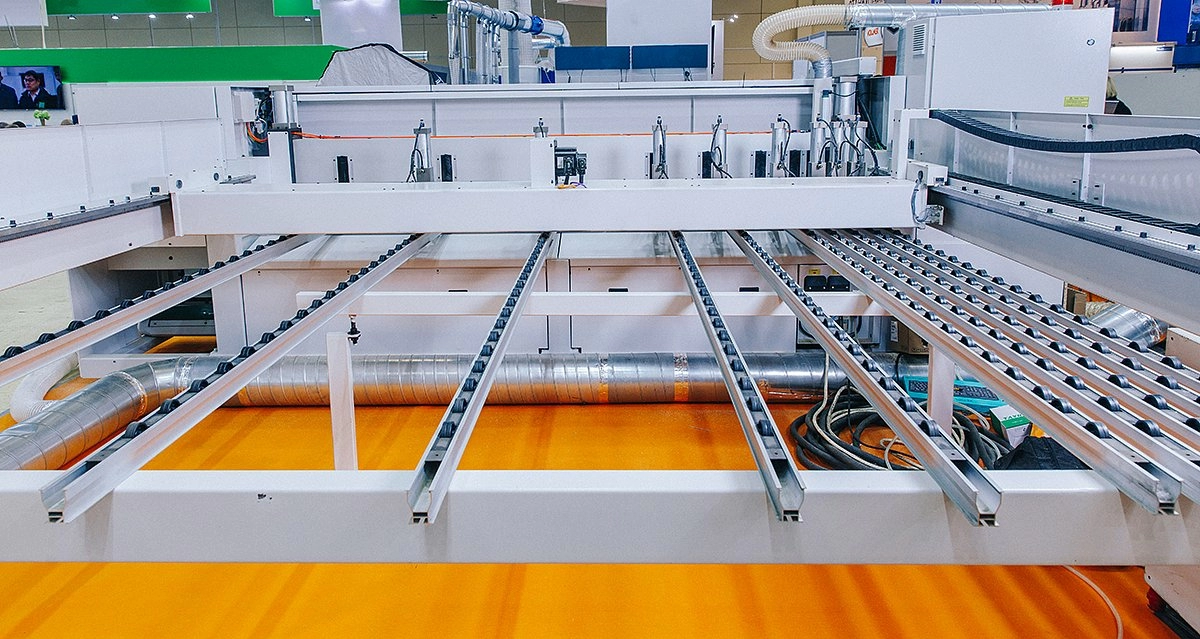

УСИЛЕННАЯ СТАНИНА
Станок спроектирован на базе индустриального станка, поэтому обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального качества раскроя. Конструктив станины обладает 3-хкратным запасом прочности при использовании станка в многосменном режиме.

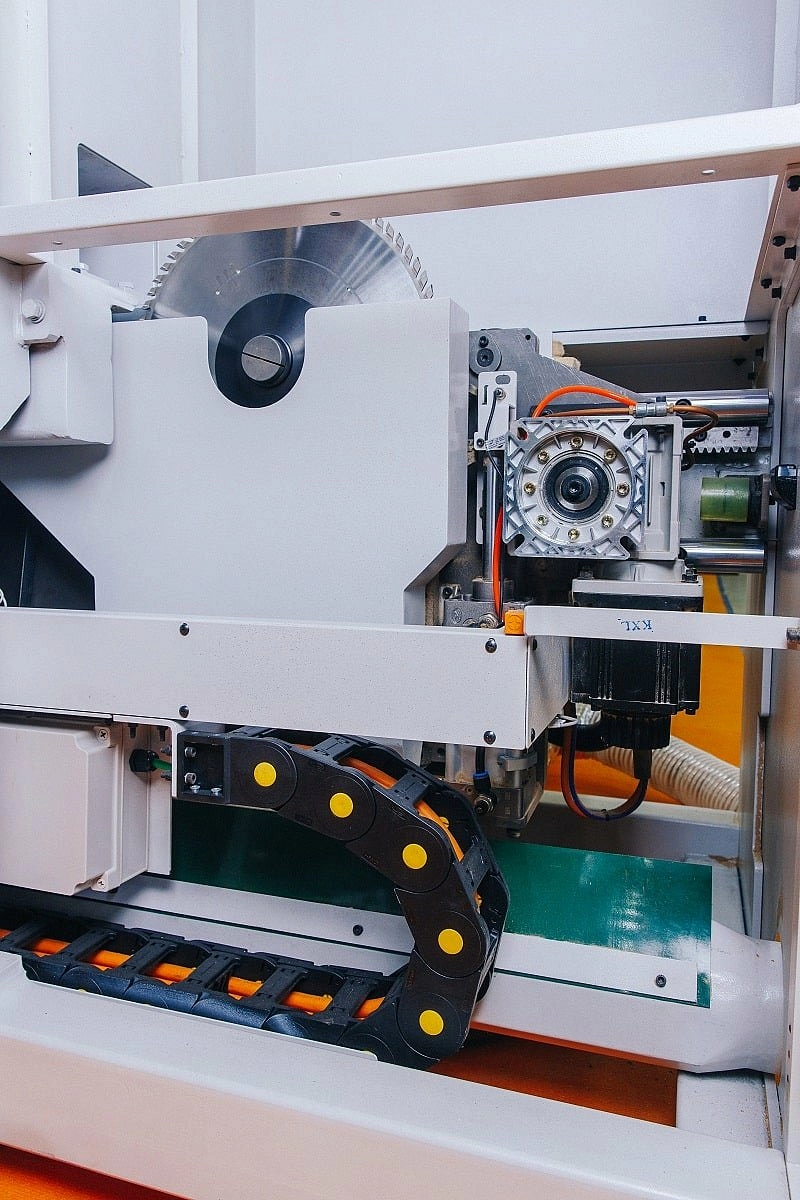

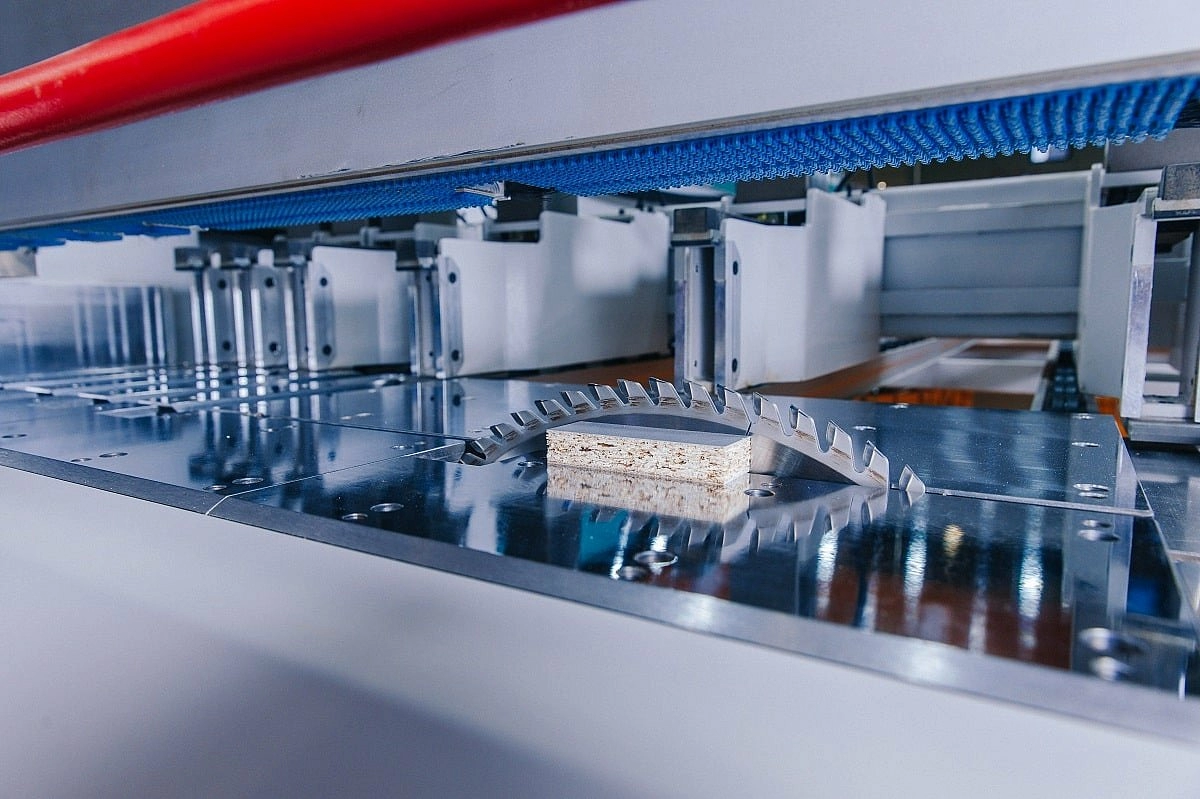

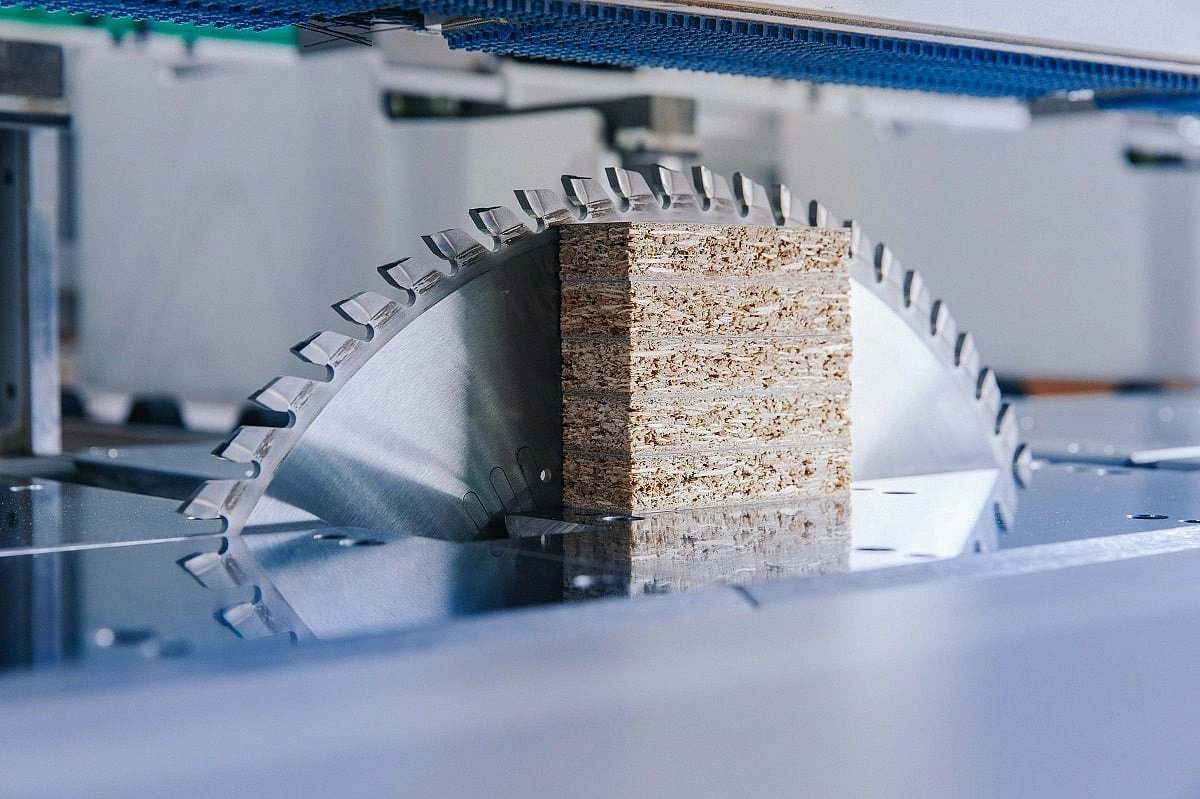

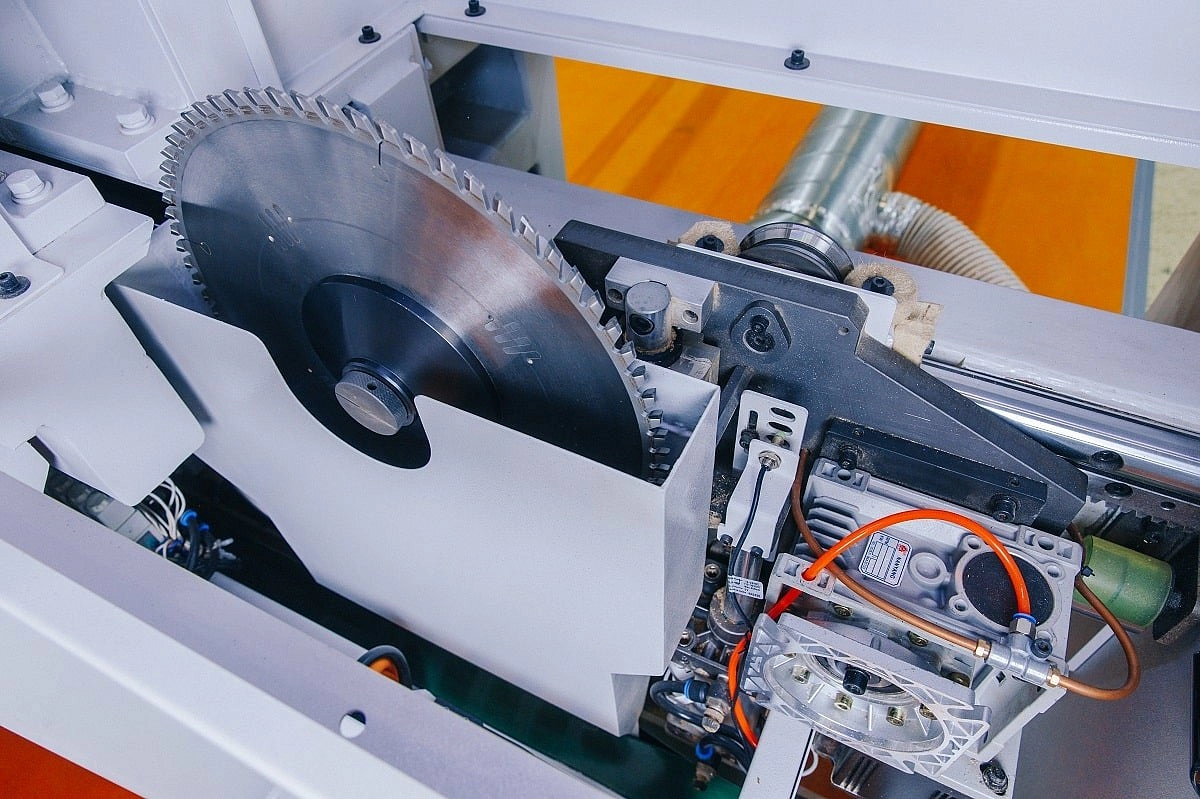

ПИЛЬНЫЙ УЗЕЛ

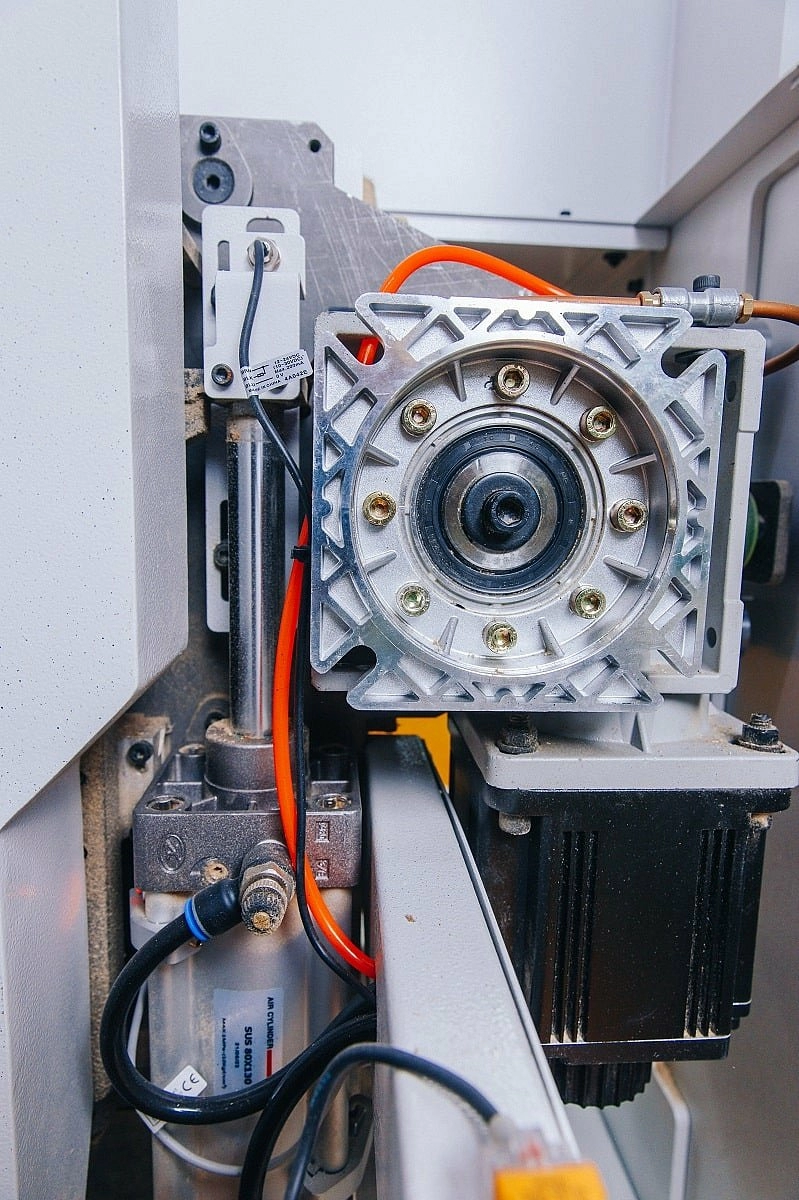

Пильный узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка. Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ходе и стабильность качества раскроя.

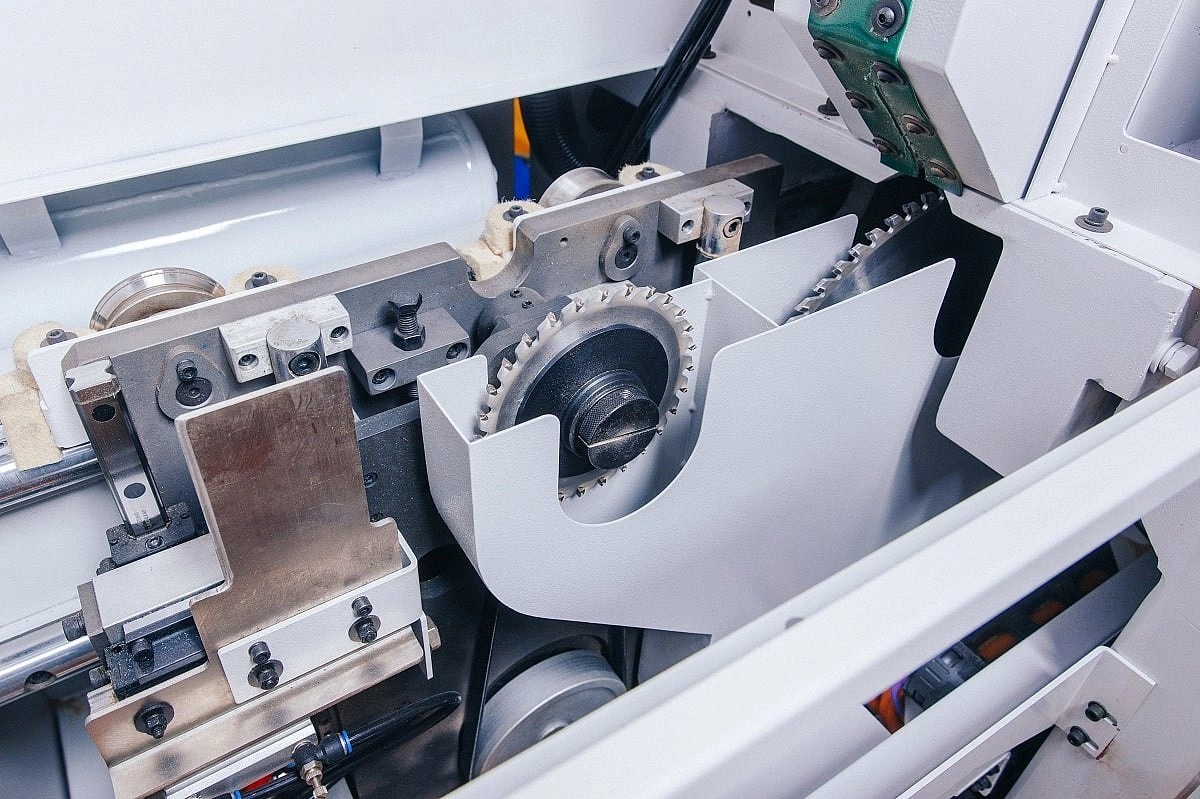

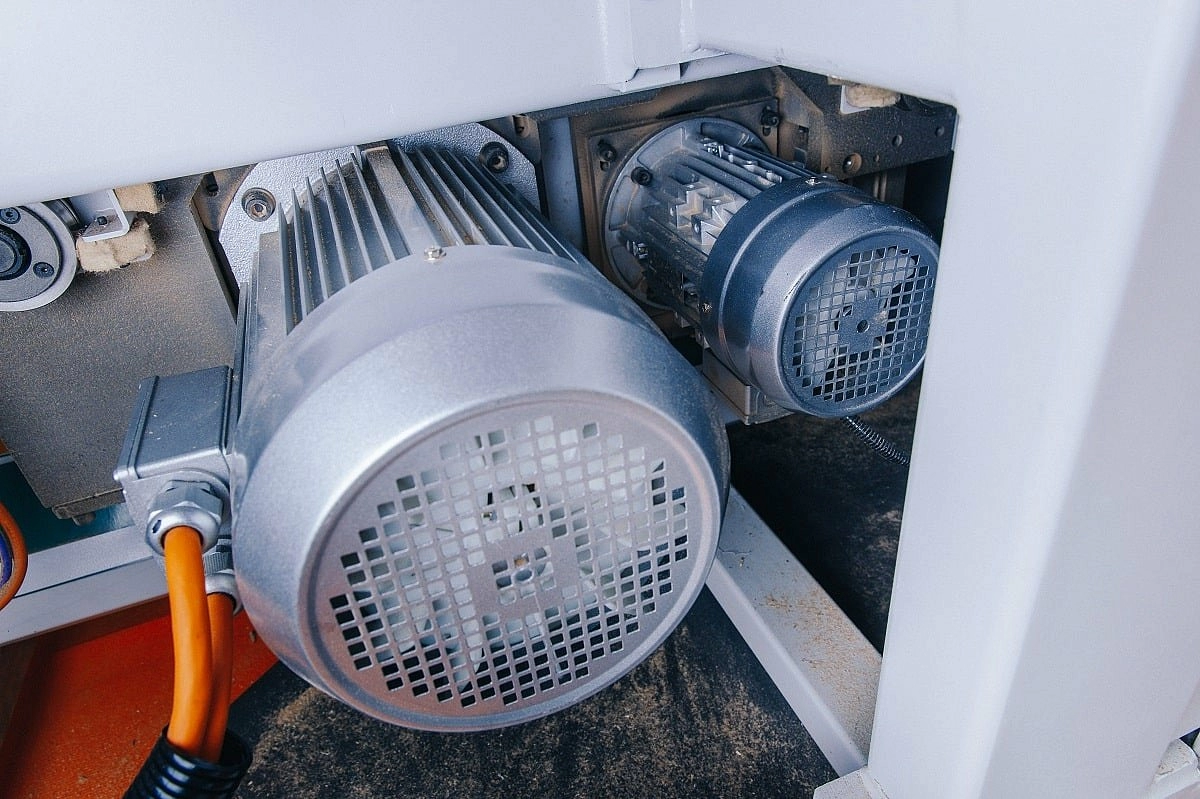

В станке 2 отдельных электродвигателя приводов основной и подрезной пил. Для удобства оператора реализована система быстрой смены пил.

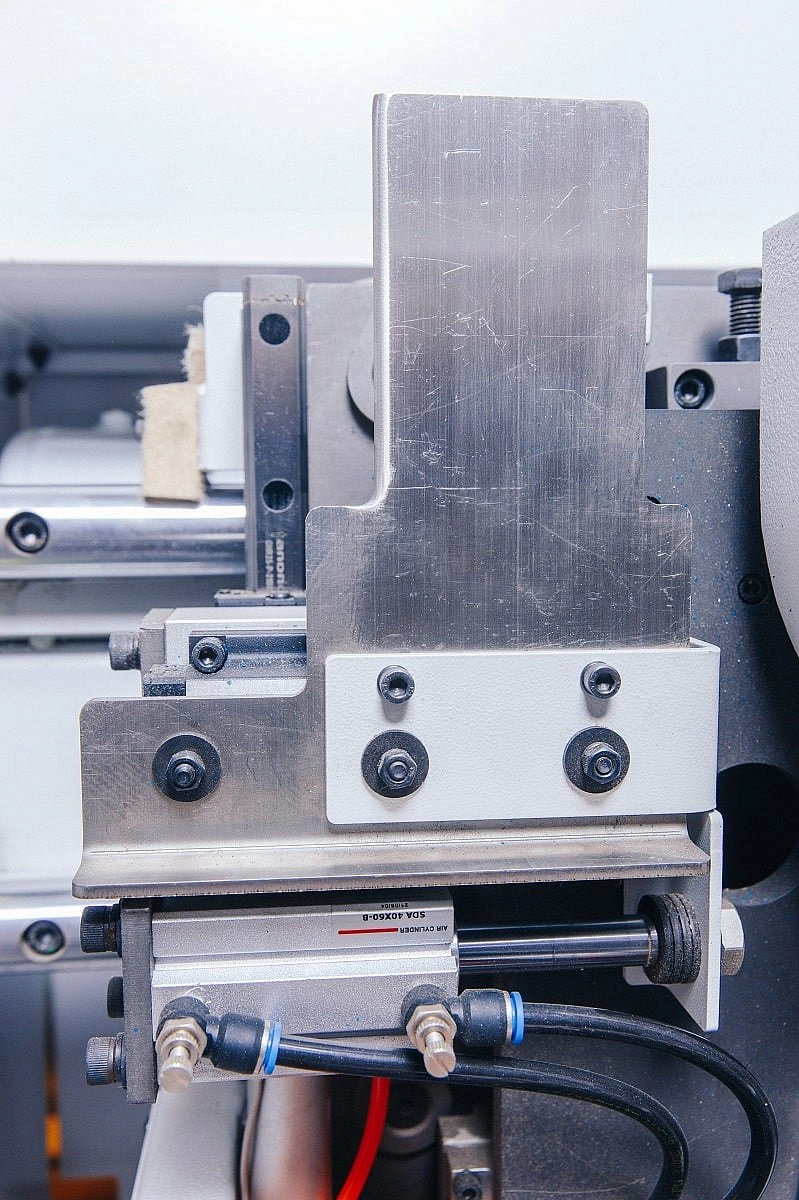

БОКОВОЙ ВЫРАВНИВАТЕЛЬ SHARK
Прижим заготовок к основной линейке осуществляется с помощью бокового выравнивателя, интегрированного непосредственно в пильную каретку. Выравниватель имеет 2 оси перемещения вертикаль – горизонталь для плотного базирования деталей без сколов ламината. Такая схема сокращает время операции прижима до 40% и увеличивает производительность станка. Также боковой выравниватель SHARK не имеет ограничений в минимальной толщине детали.

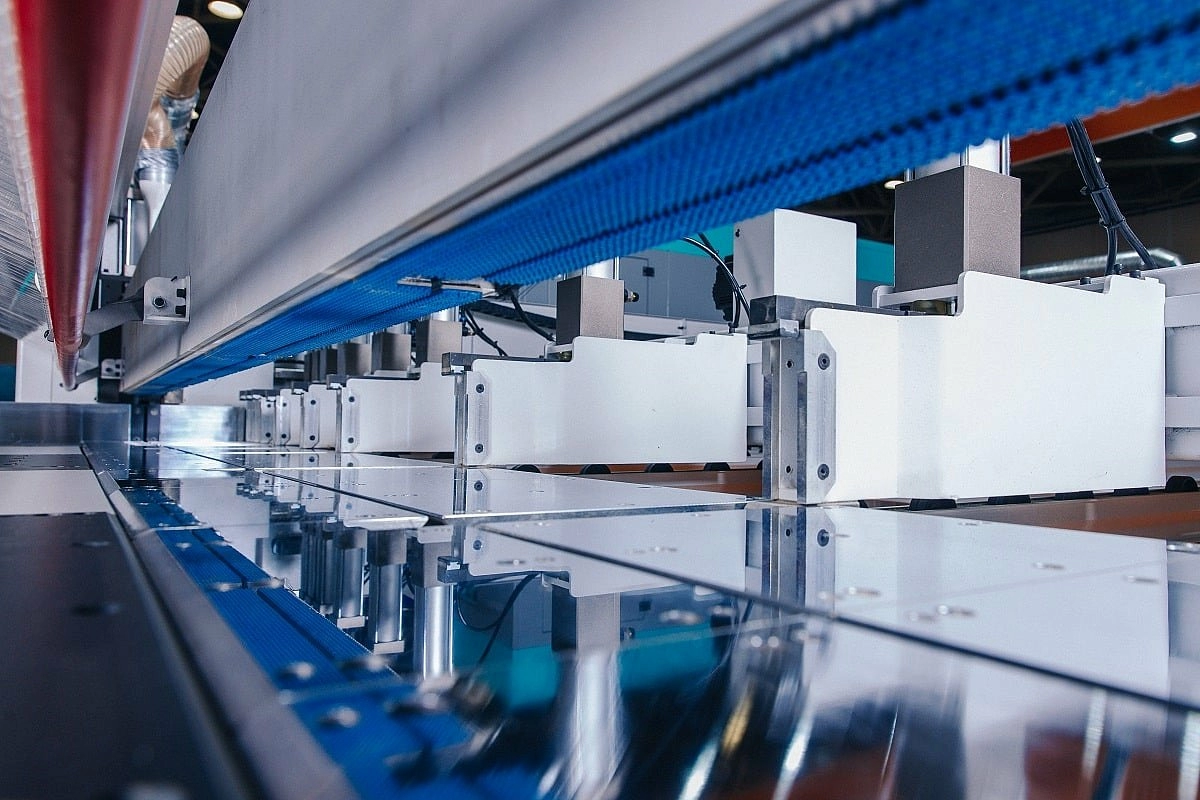

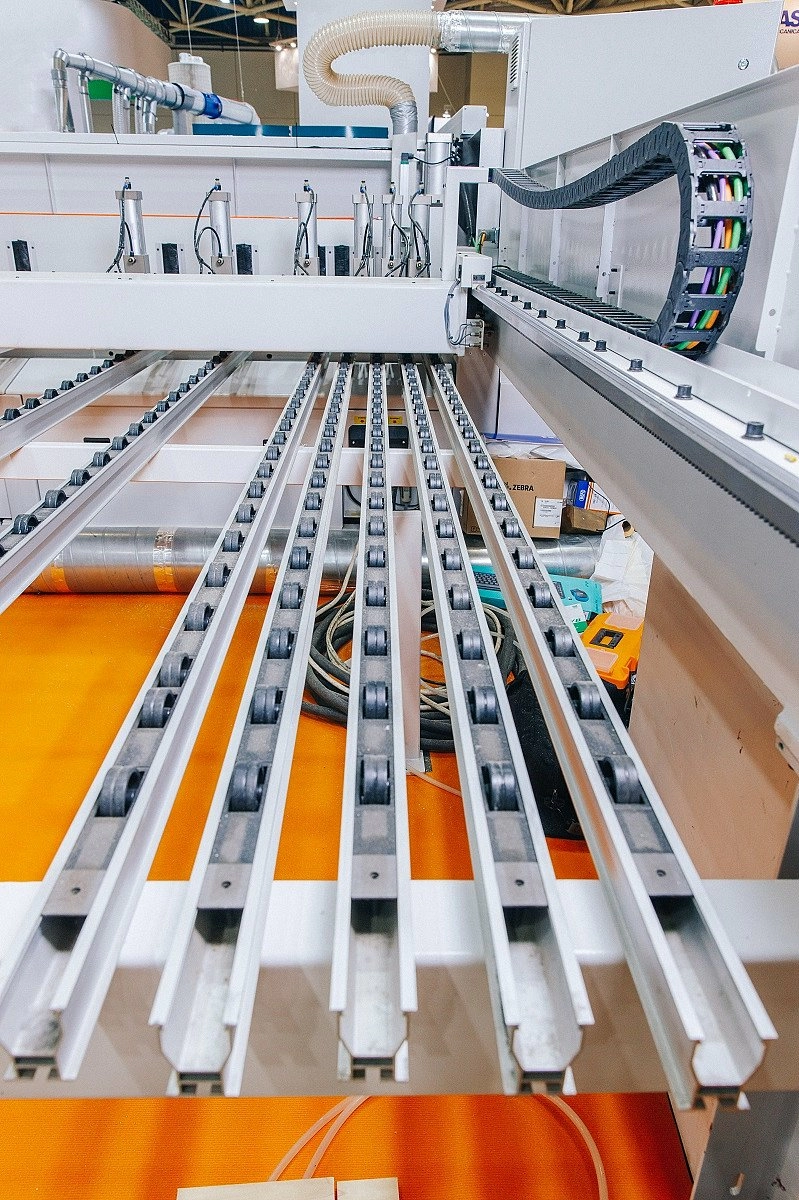

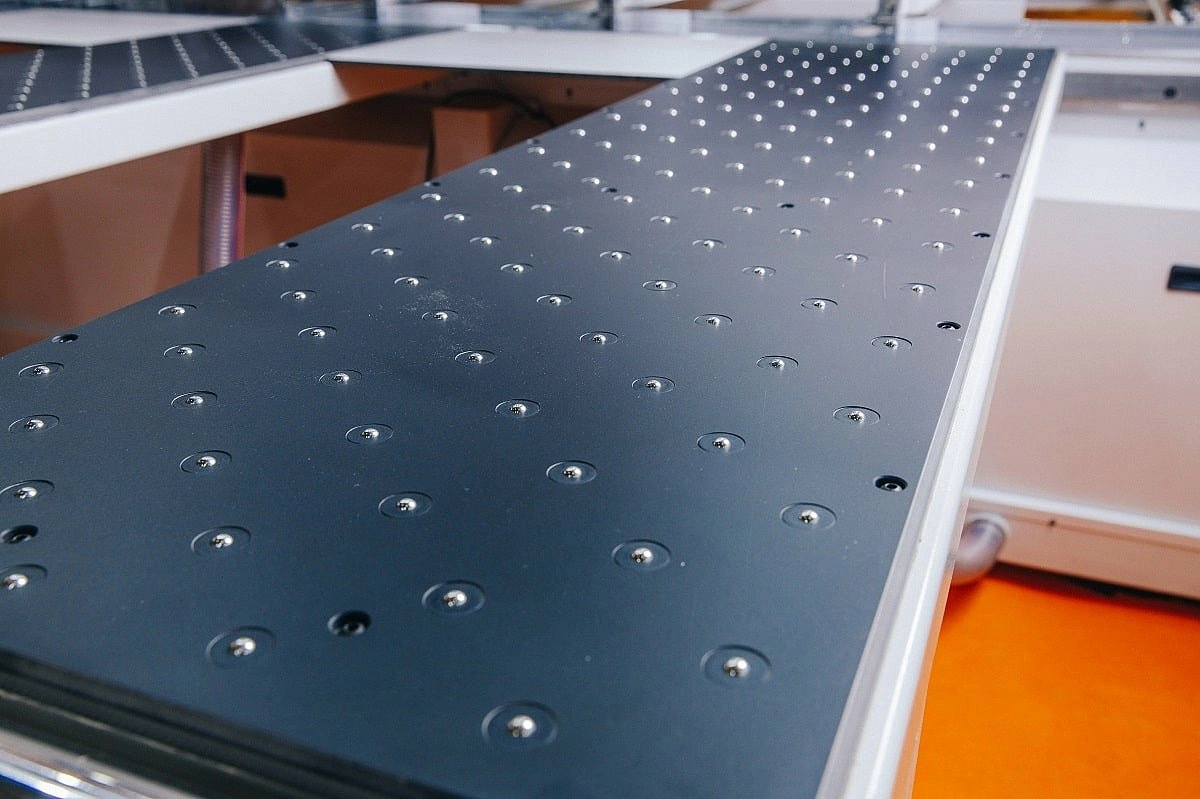

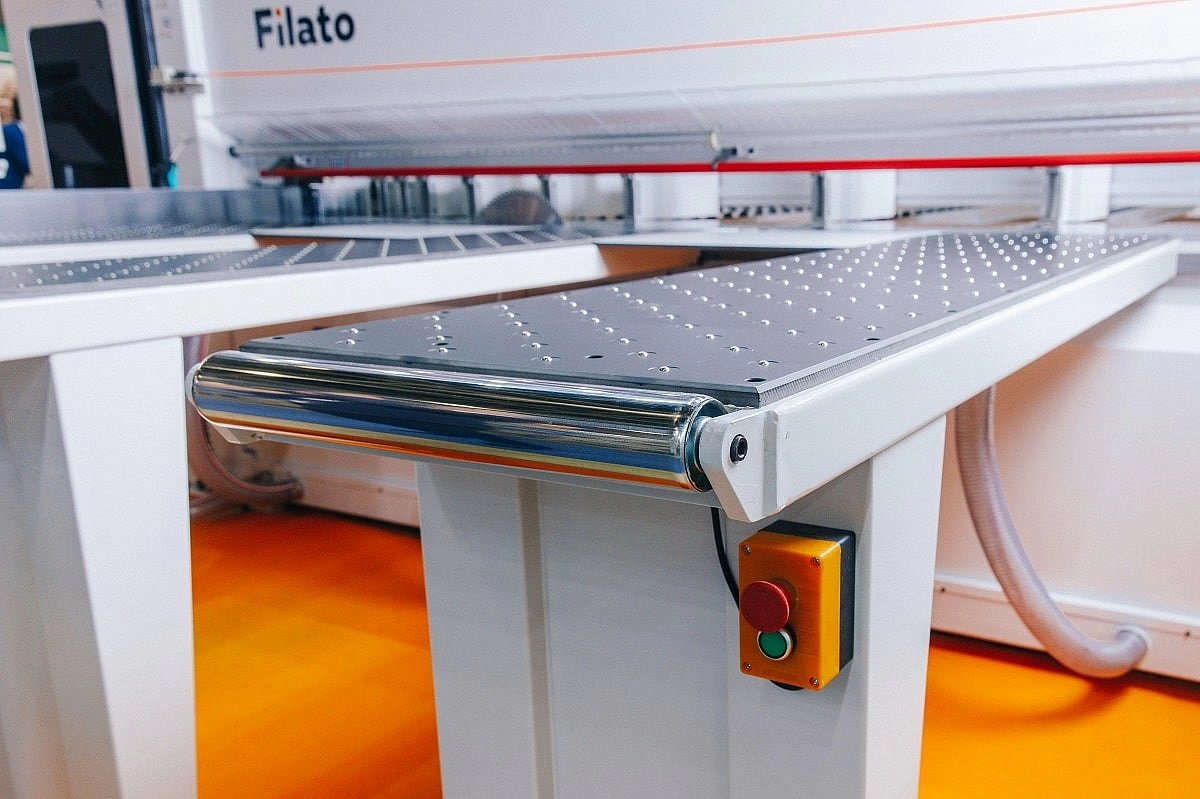

СТОЛЫ С ВОЗДУШНЫМ ПОДДУВОМ

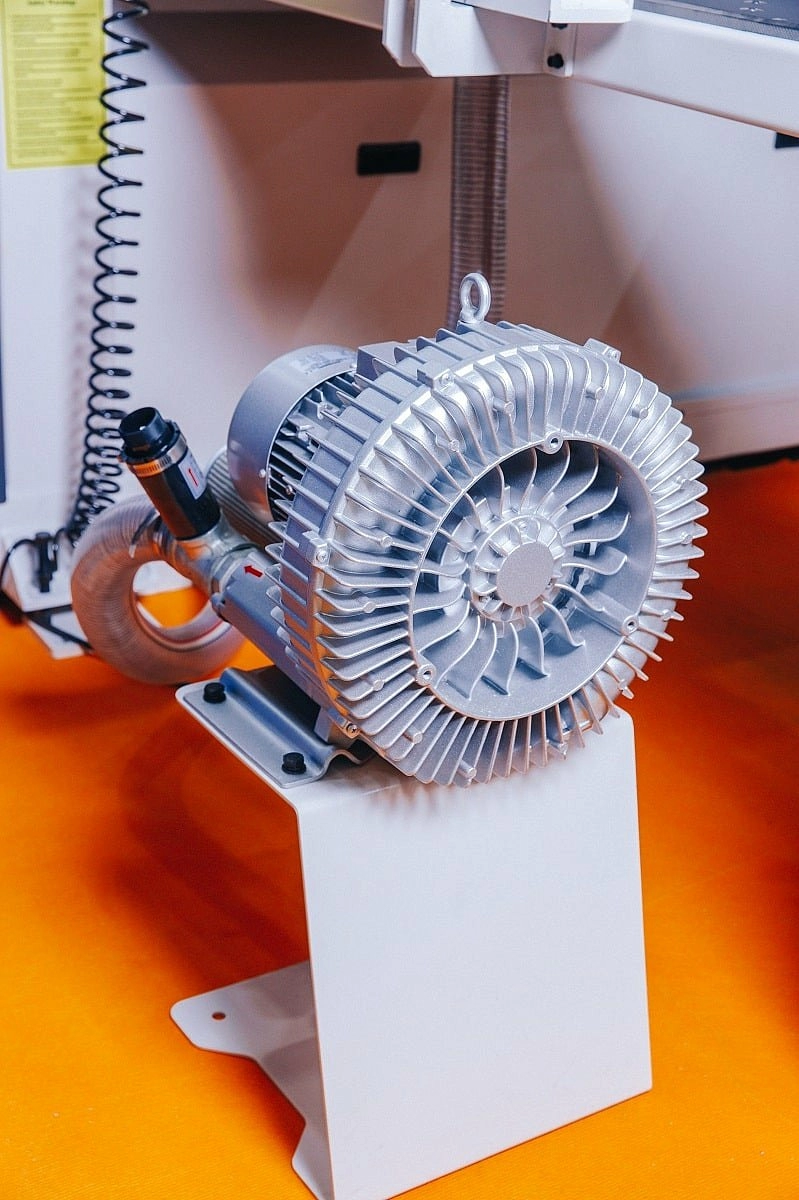

Подача воздуха происходит через специальные форсунки, расположенные как на загрузочных, так и на основном столе. Это позволяет работать с пакетами большой массы, а также с деликатными материалами без повреждения лицевой поверхности нижнего листа. Два воздушных нагнетательных вентилятора входят в базовую комплектацию станка.

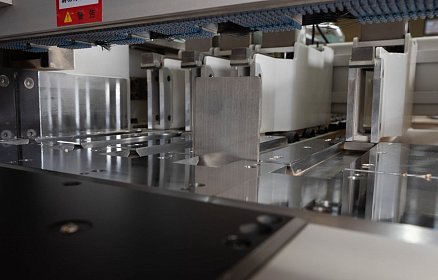

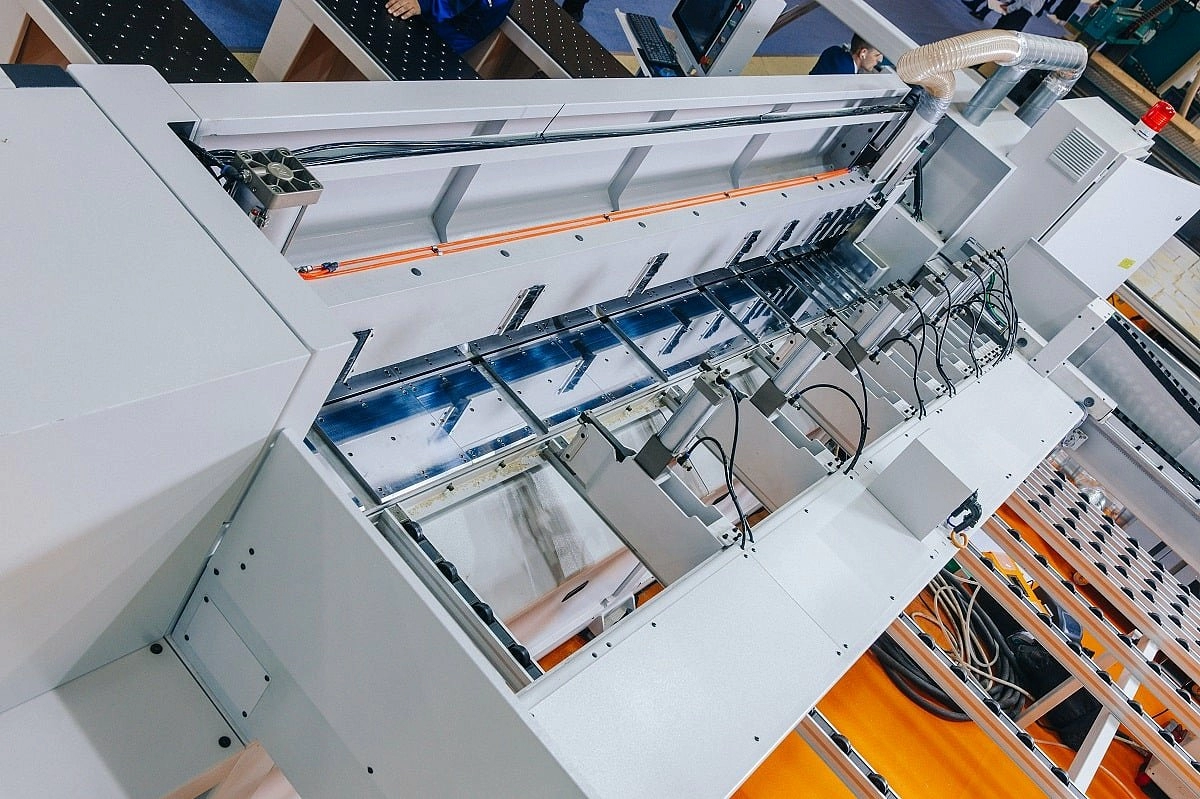

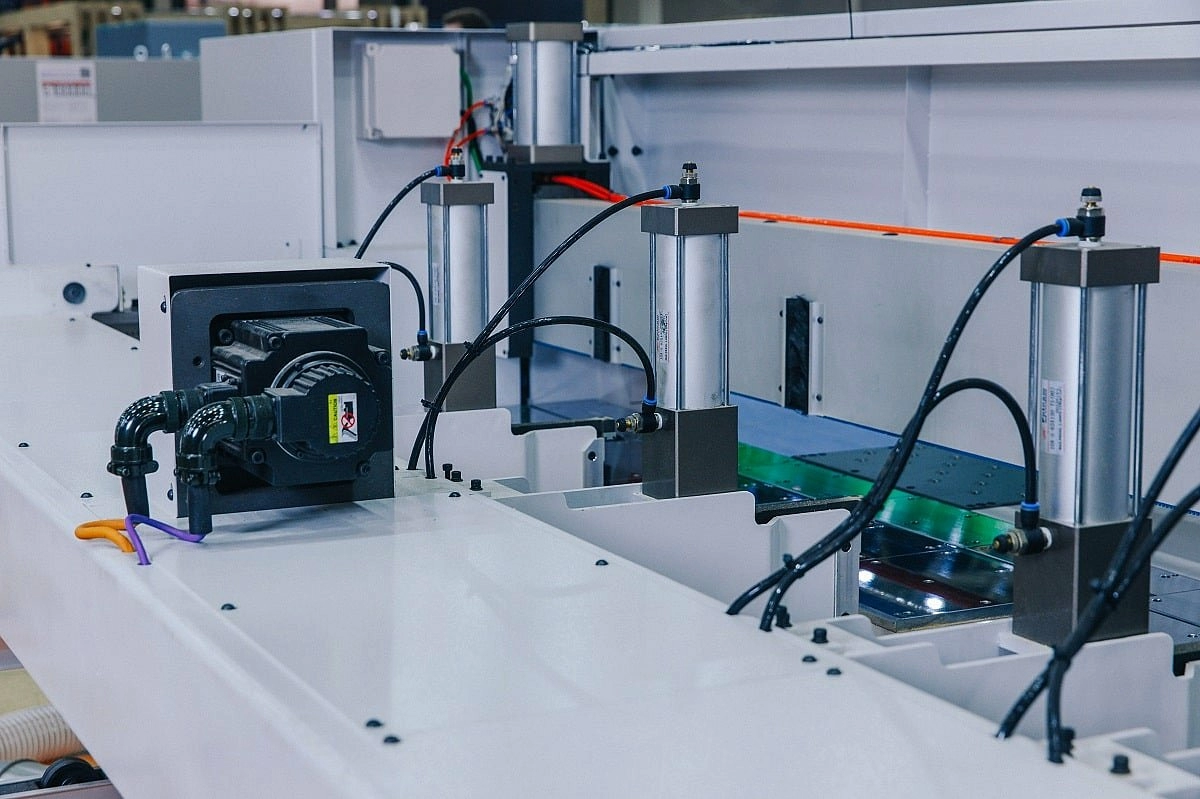

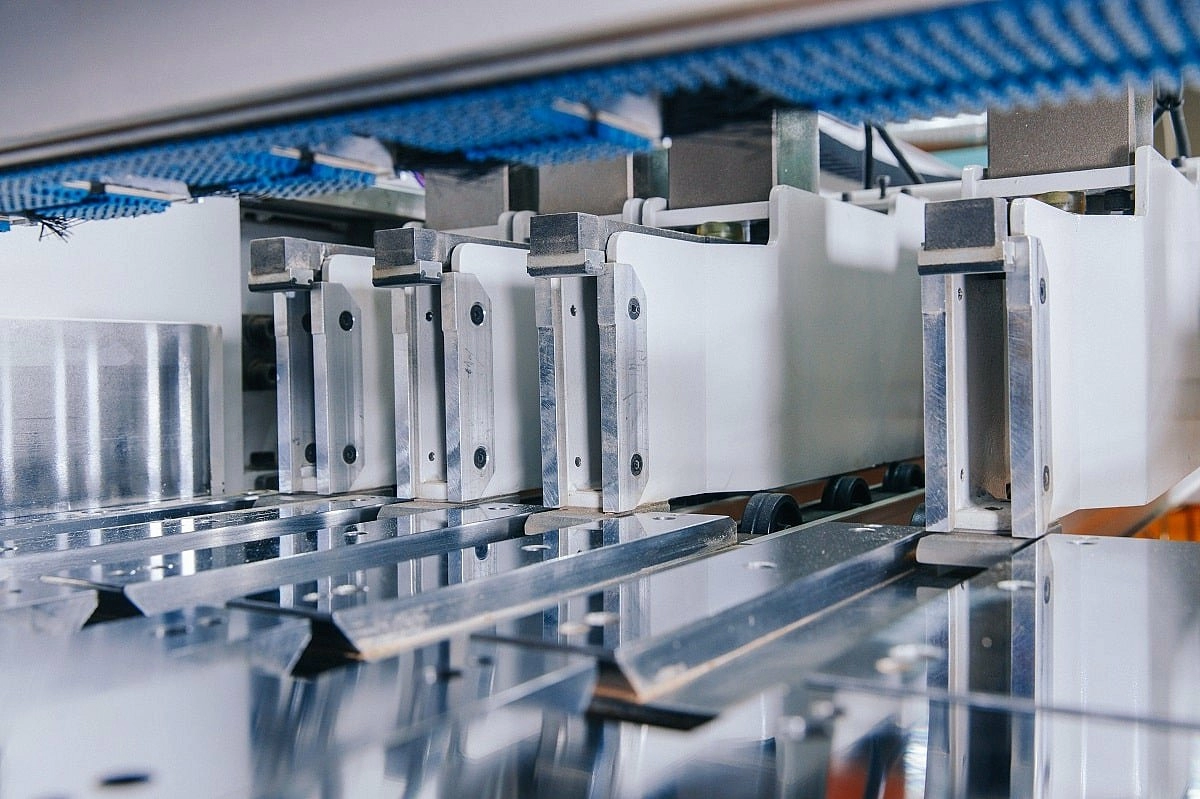

ТОЛКАТЕЛЬ И ЗАХВАТЫ

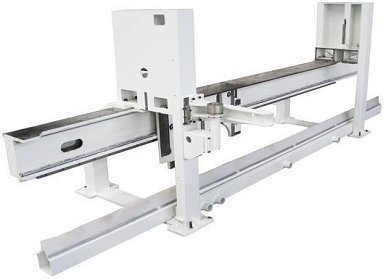

Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. При этом в станке реализована система защиты от перекоса балки программного толкателя.

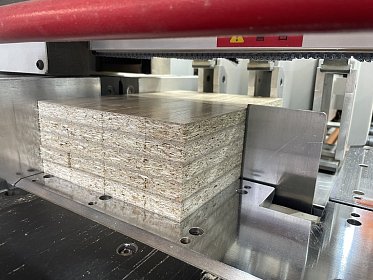

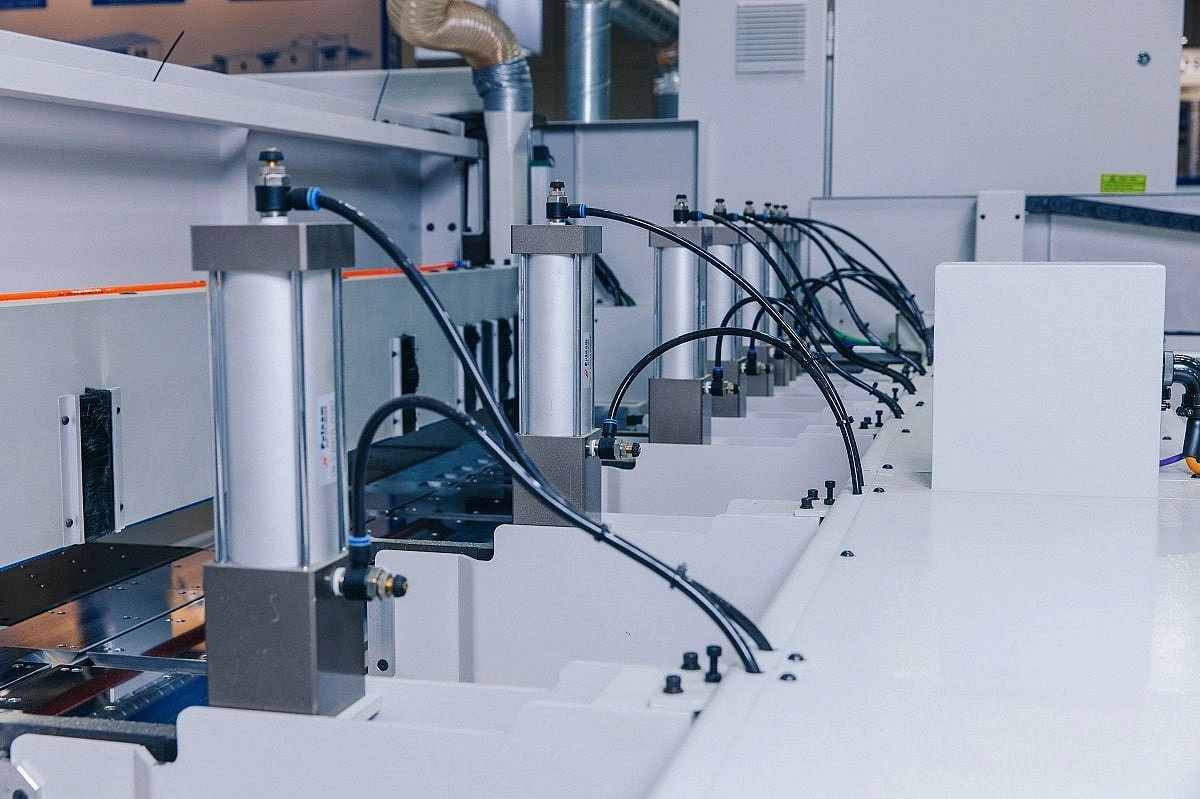

Пневматические захваты позволяют деликатно и надежно фиксировать пакет заготовок даже на больших скоростях перемещения.

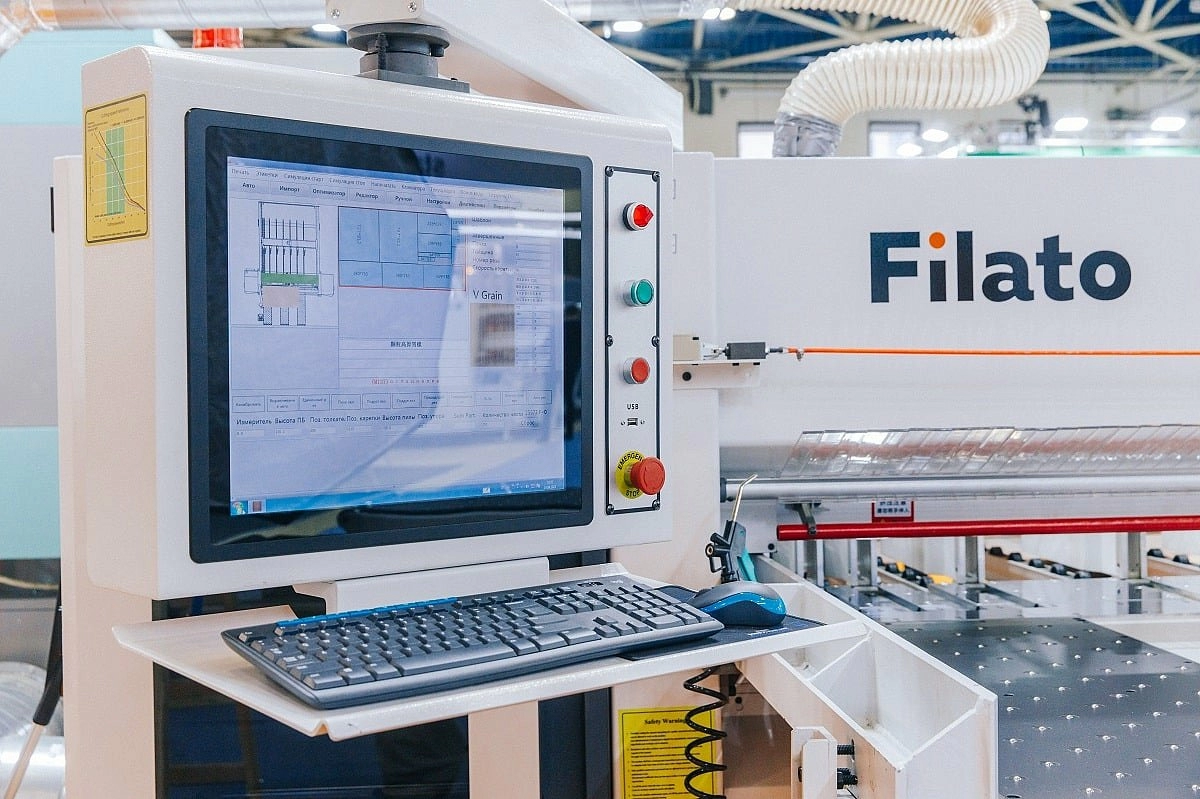

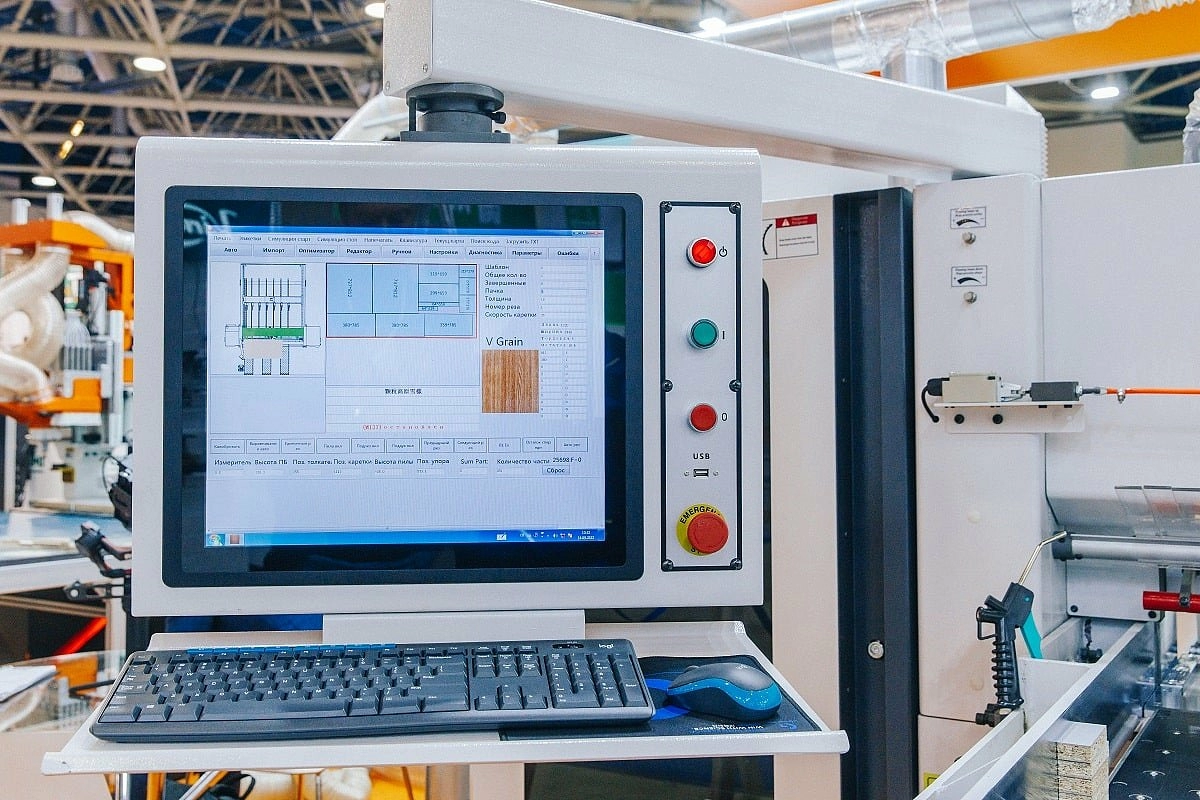

СИСТЕМА УПРАВЛЕНИЯ
Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как "Базис – Мебельщик".

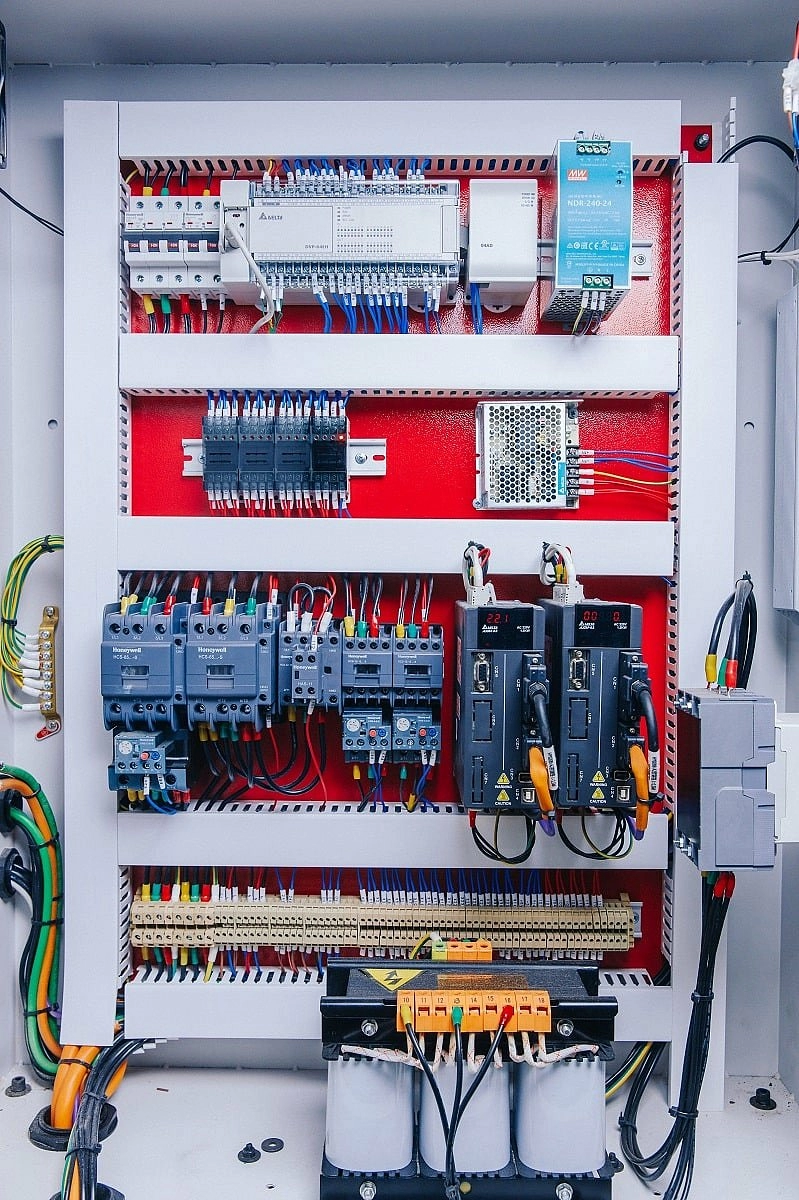

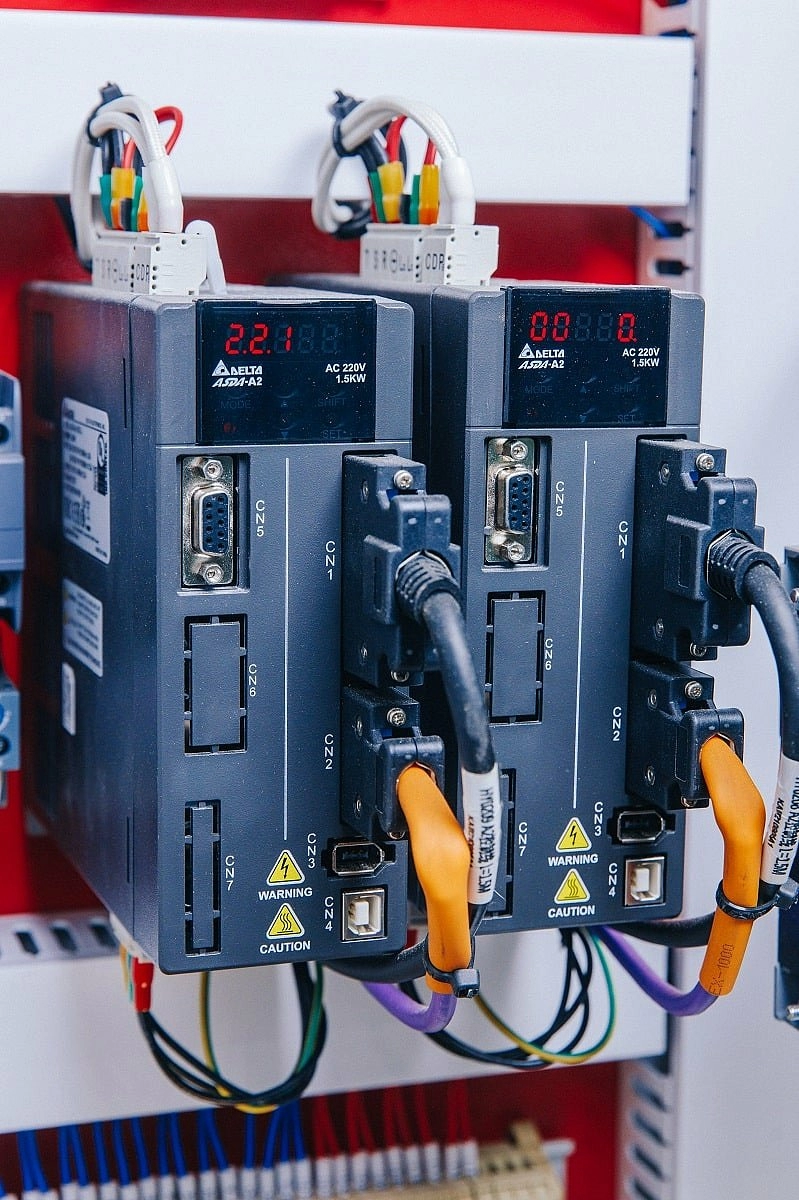

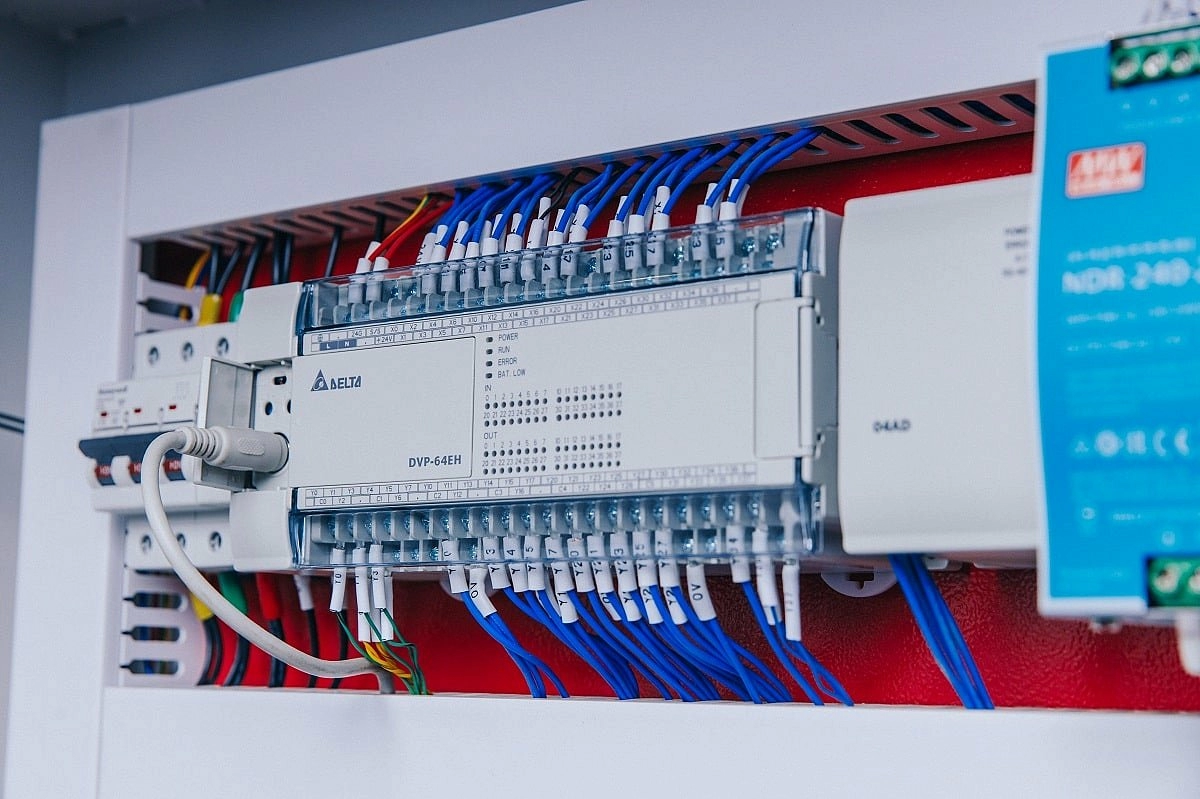

Все основные электронные компоненты находятся в отдельном пылезащищенном шкафу с системой принудительной вентиляции. Сам электрошкаф интегрирован в станину с удобным для оператора доступом.

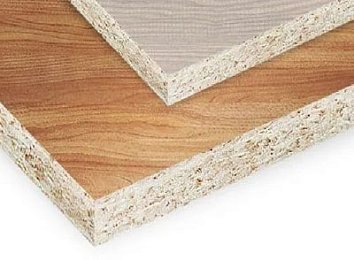

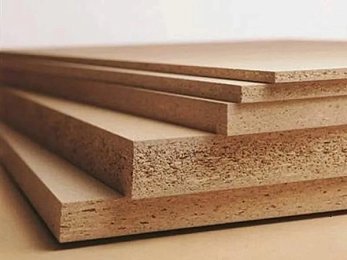

Cтанок предназначен для высококачественного автоматического раскроя MDF, ДСтП, фанеры, облицованных и необлицованных, а также любых плитных материалов, схожих по физико – механическим свойствам с древесными (пластиков, композитов, хризотилцементных плит и т. д.)
Область применения
Станок применяется на предприятиях, работающих с индивидуальными, либо с мелкосерийными заказами.

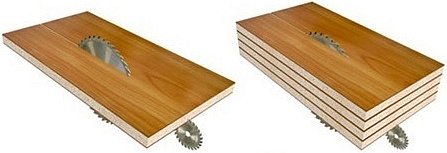

Схема обработки

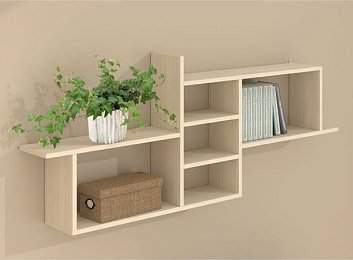

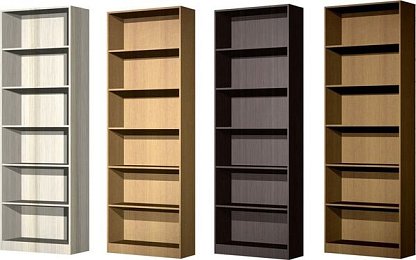

Получаемые изделия
Конструктивные особенности
УСИЛЕННАЯ СТАНИНА
Станок спроектирован на базе индустриального станка, поэтому обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального качества раскроя. Конструктив станины обладает 3-хкратным запасом прочности при использовании станка в многосменном режиме.
ПИЛЬНЫЙ УЗЕЛ
Пильный узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка. Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ходе и стабильность качества раскроя.
В станке 2 отдельных электродвигателя приводов основной и подрезной пил. Для удобства оператора реализована система быстрой смены пил.
БОКОВОЙ ВЫРАВНИВАТЕЛЬ SHARK
Прижим заготовок к основной линейке осуществляется с помощью бокового выравнивателя, интегрированного непосредственно в пильную каретку. Выравниватель имеет 2 оси перемещения вертикаль – горизонталь для плотного базирования деталей без сколов ламината. Такая схема сокращает время операции прижима до 40% и увеличивает производительность станка. Также боковой выравниватель SHARK не имеет ограничений в минимальной толщине детали.
СТОЛЫ С ВОЗДУШНЫМ ПОДДУВОМ
Подача воздуха происходит через специальные форсунки, расположенные как на загрузочных, так и на основном столе. Это позволяет работать с пакетами большой массы, а также с деликатными материалами без повреждения лицевой поверхности нижнего листа. Два воздушных нагнетательных вентилятора входят в базовую комплектацию станка.
ТОЛКАТЕЛЬ И ЗАХВАТЫ
Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. При этом в станке реализована система защиты от перекоса балки программного толкателя.
Пневматические захваты позволяют деликатно и надежно фиксировать пакет заготовок даже на больших скоростях перемещения.
СИСТЕМА УПРАВЛЕНИЯ
Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как "Базис – Мебельщик".
Все основные электронные компоненты находятся в отдельном пылезащищенном шкафу с системой принудительной вентиляции. Сам электрошкаф интегрирован в станину с удобным для оператора доступом.
