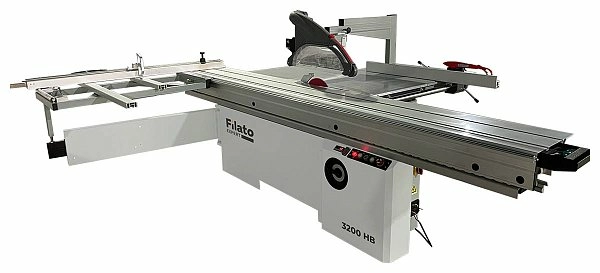

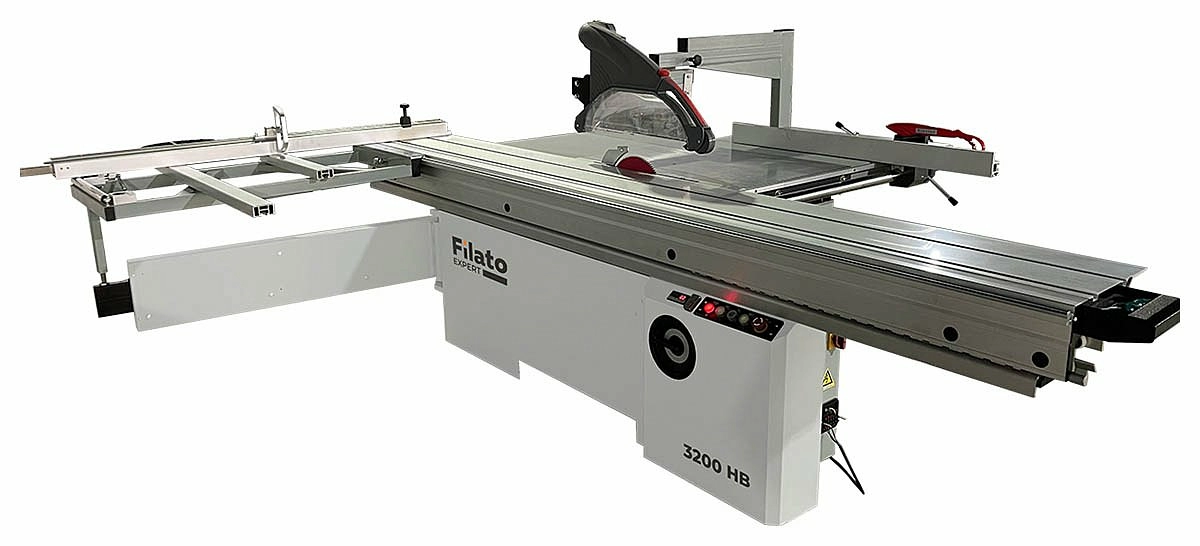

Предназначен, для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

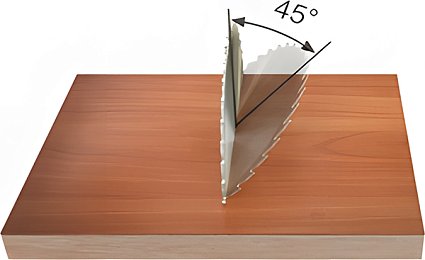

Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла под 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

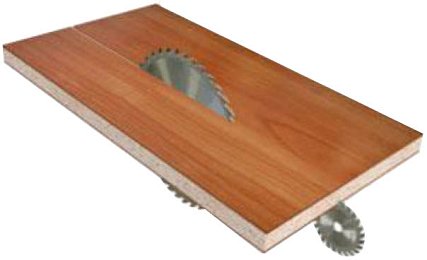

Схема обработки
Конструктивные особенности

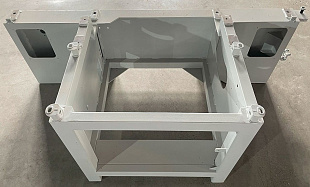

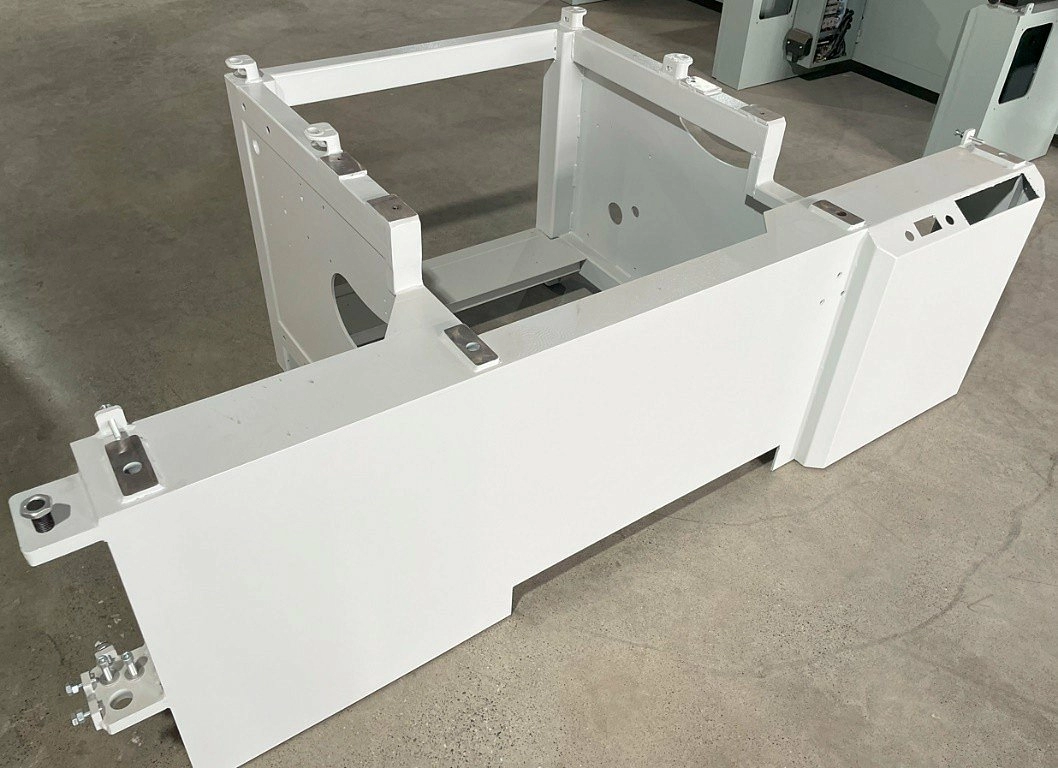

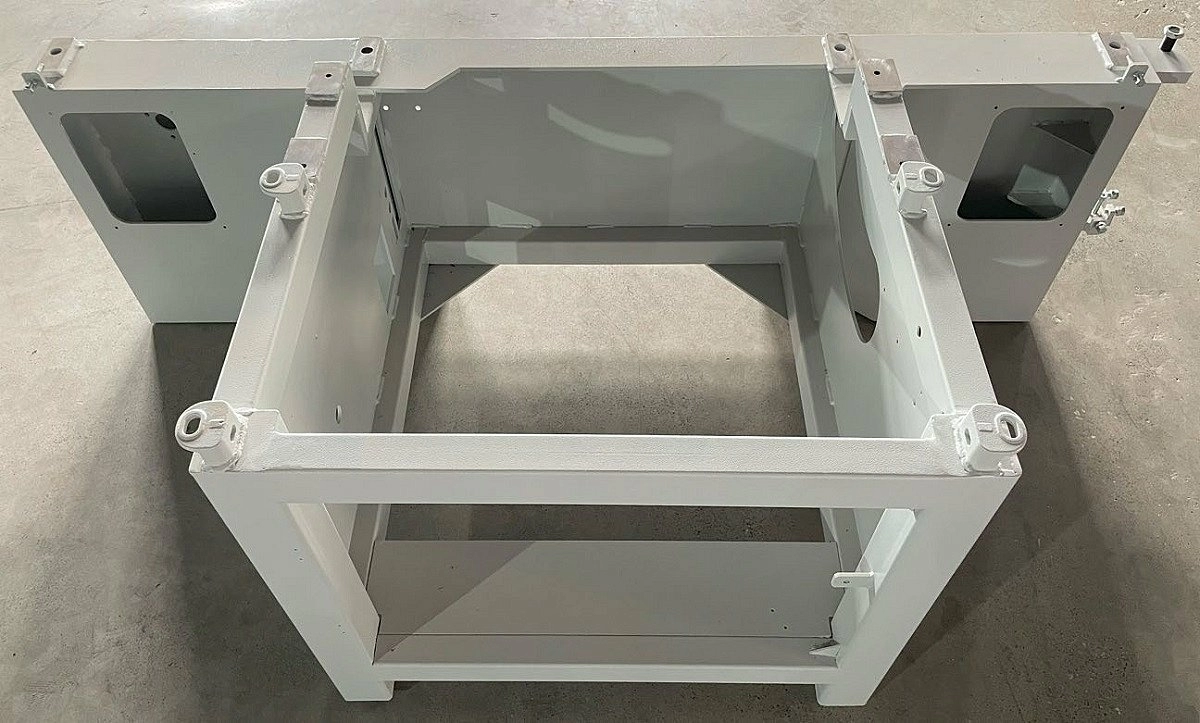

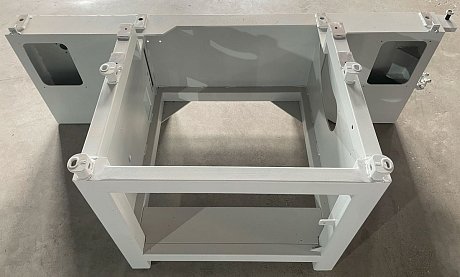

МАССИВНАЯ СТАНИНА
Основой всех узлов и элементов станка является массивная станина. Станина имеет массивную конструкцию и проходит специальную термообработку и обязательный процесс искусственного старения. Обладает повышенной жесткостью и виброустойчивостью, что гарантирует высокую точность обработки и надежную работу станка.

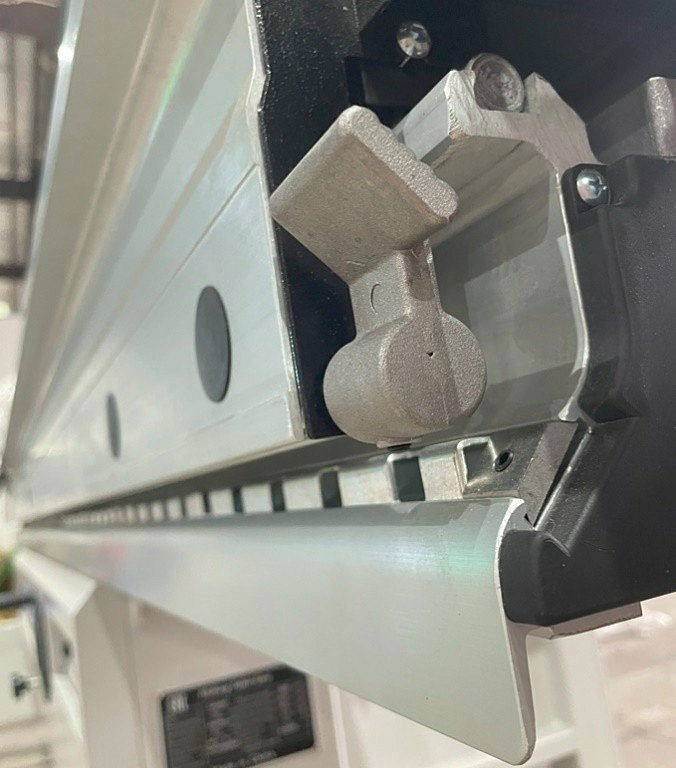

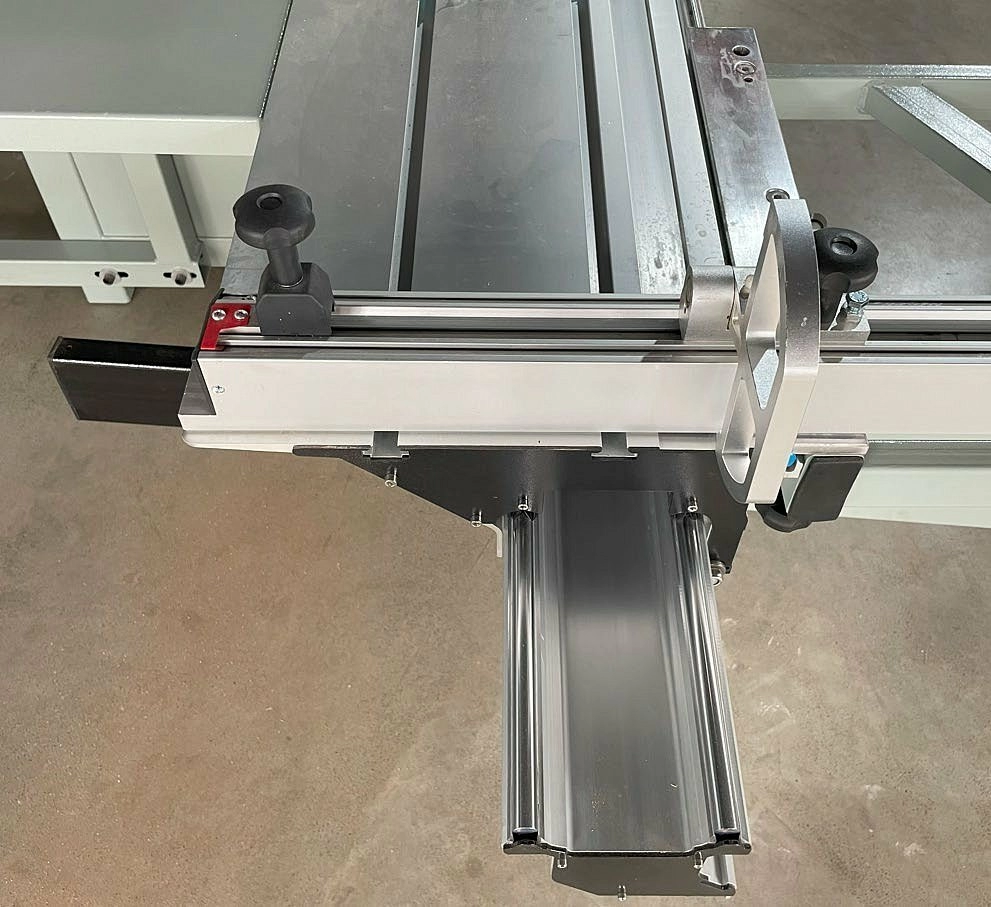

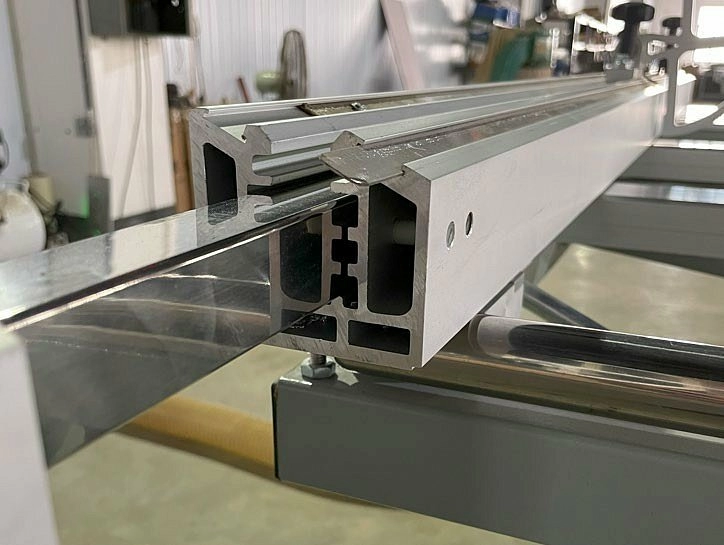

РОЛИКОВАЯ КАРЕТКА
Легкость хода системы достигается за счет роликов большого размера. Каретка приводится в движение с минимальным усилием и перемещается легко как по рельсам. Каретка выполнена из качественного многокамерного алюминиевого профиля. Практика и основные производители показывают, что данный тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

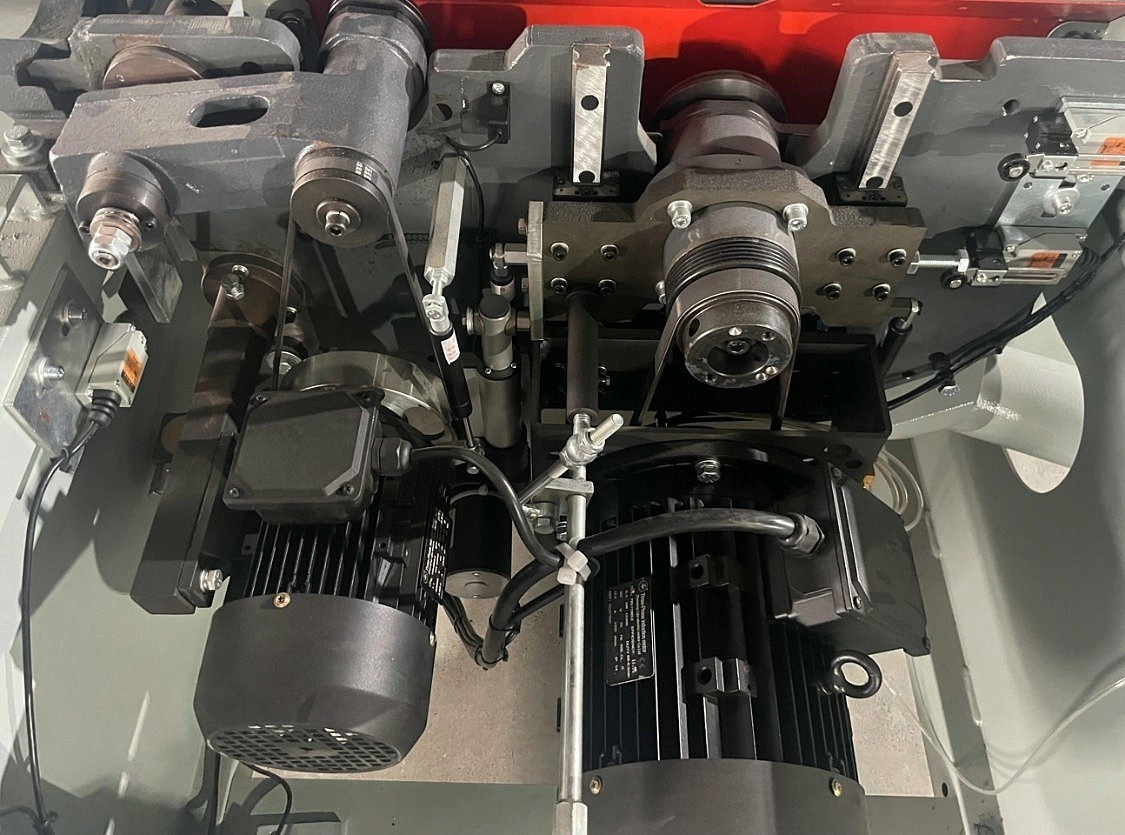

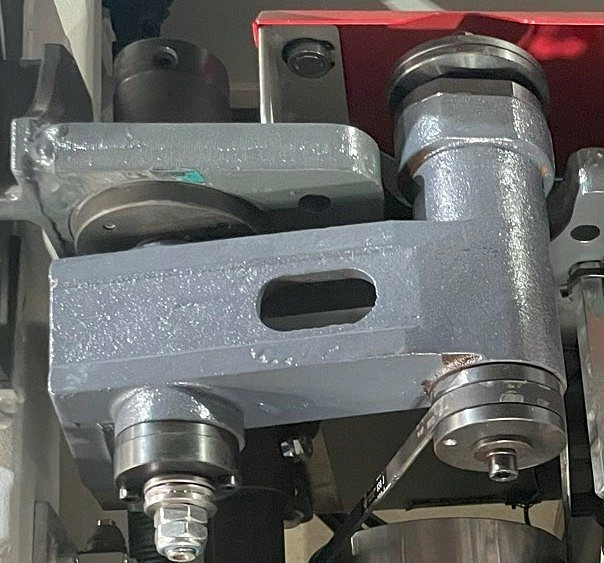

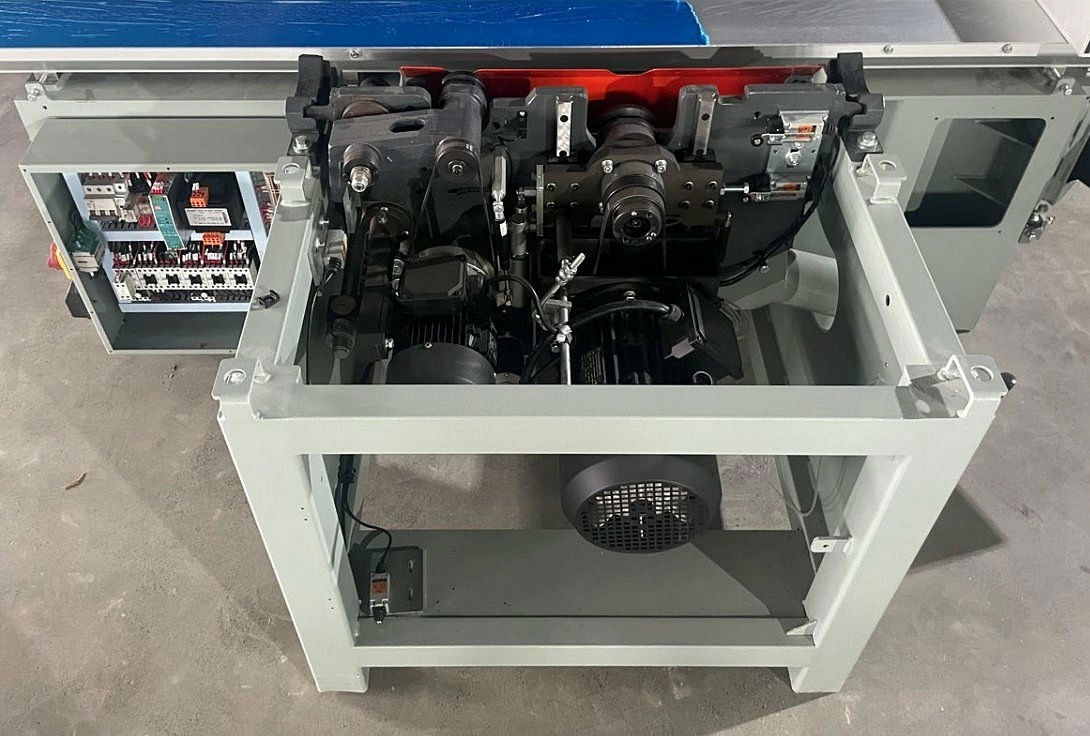

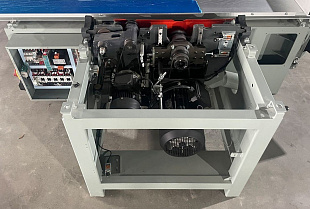

ПИЛЬНЫЙ УЗЕЛ
Литой пильный узел изготавливается по всем современным технологиям, имеет высокую жесткость и виброустойчивость, что обеспечивает надежность работы станка, высокую точность обработки заготовок. Крепление корпуса осуществляется к станине станка и значительно снижает передачу вибрации на рабочий стол.

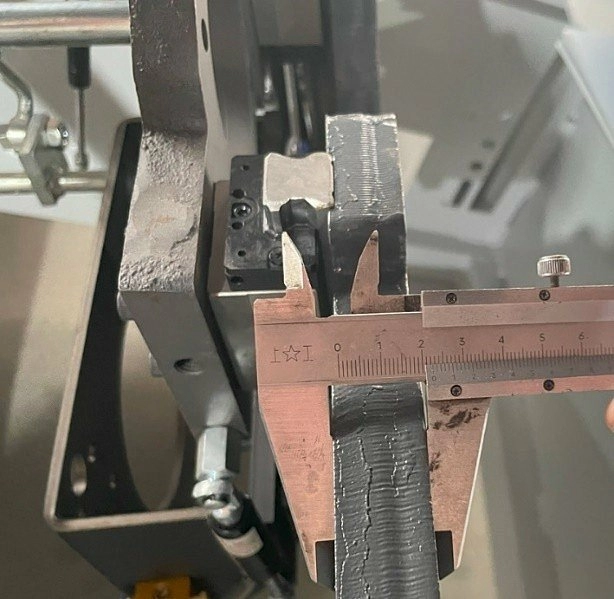

Линейные направляющие с централизованной системой смазки на подъем и опускание основной пилы.

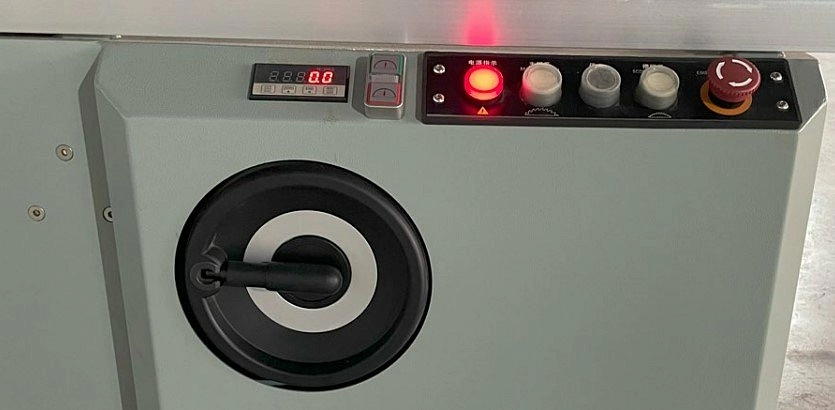

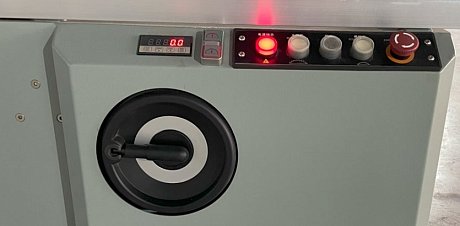

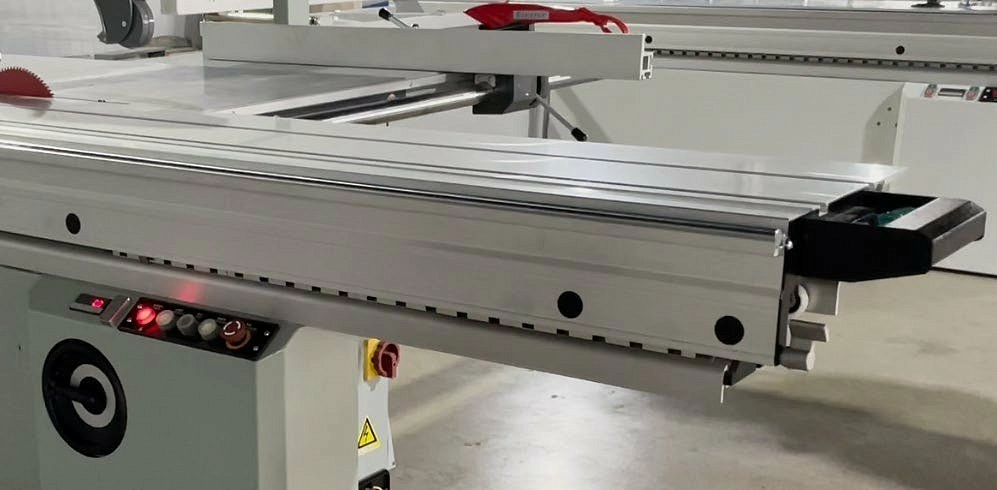

ПУЛЬТ УПРАВЛЕНИЯ
Позволяет оператору быстро включить и выключить привод пил. Настроить вылет основной пилы позволит электропривод и специальный тумблер. На панели также расположены электронный индикатор угла наклона пильного узла и кнопка экстренного отключения станка.
Регулировка наклона пильного узла осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления.

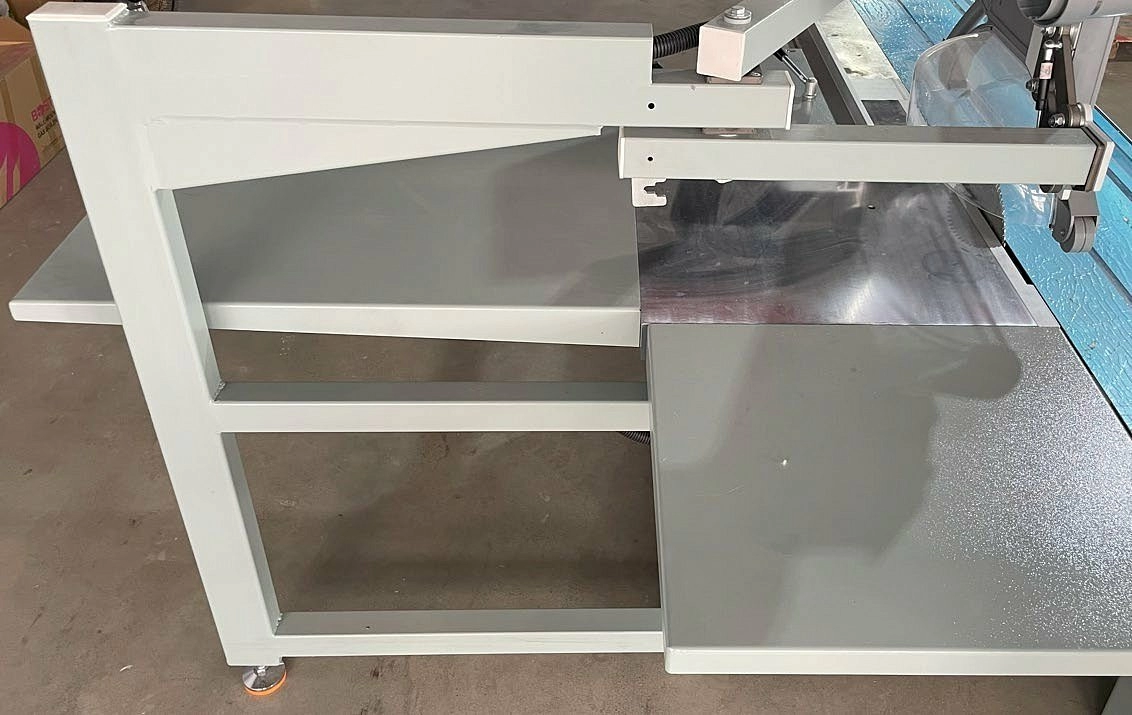

ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ
Увеличенные дополнительные столы, позволяют без труда раскраивать полноформатные листы ДСП при этом снижая процент брака.

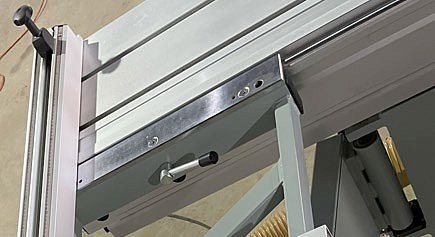

ПОПЕРЕЧНАЯ ЛИНЕЙКА
Линейка изготовлена из толстого алюминиевого профиля. Она жестко фиксируется к опорному столу под 90° к линии пропила. За счет такой конструкции фиксации, линейка не требует дополнительных регулировок и гарантирует точную геометрию при раскрое.

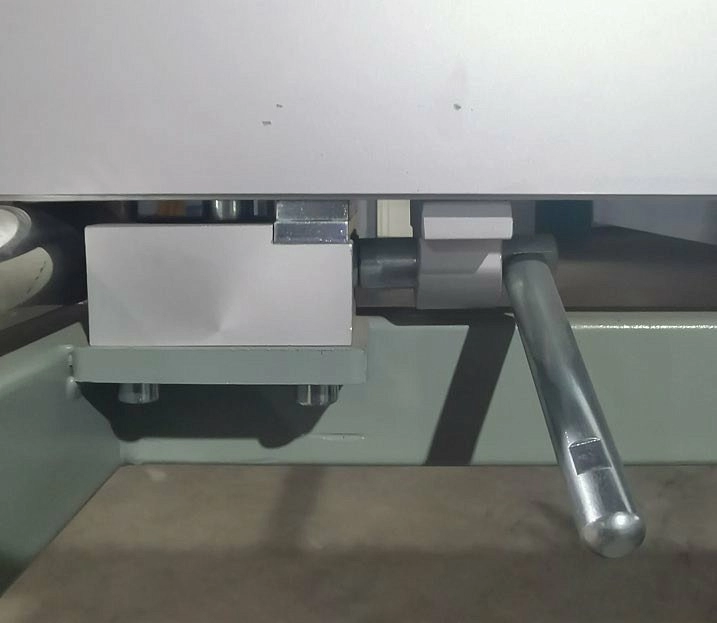

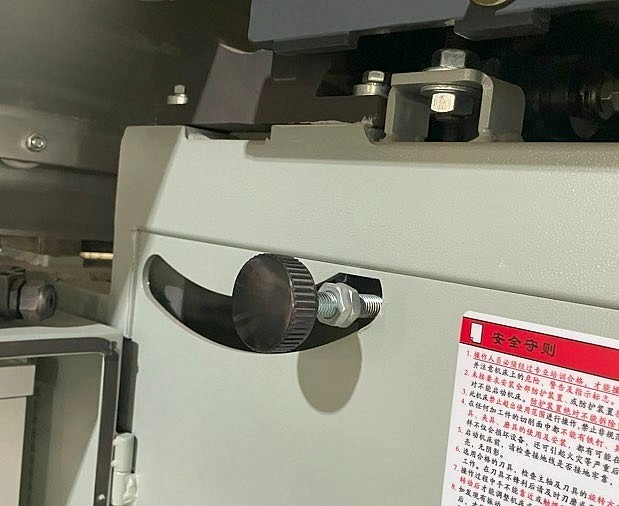

НАСТРОЙКА ПОДРЕЗНОЙ ПИЛЫ
Настройка вылета регулируется вручную специальной рукояткой, расположенной в задней части станка.
Регулировка соосности подрезной пилы осуществляется механизмом винт-гайка.
БОЛЬШОЙ ОПОРНЫЙ СТОЛ

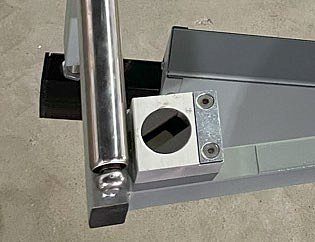

Крепление опорного стола через цилиндрическую направляющую. Считается самым надежным вариантом крепления.

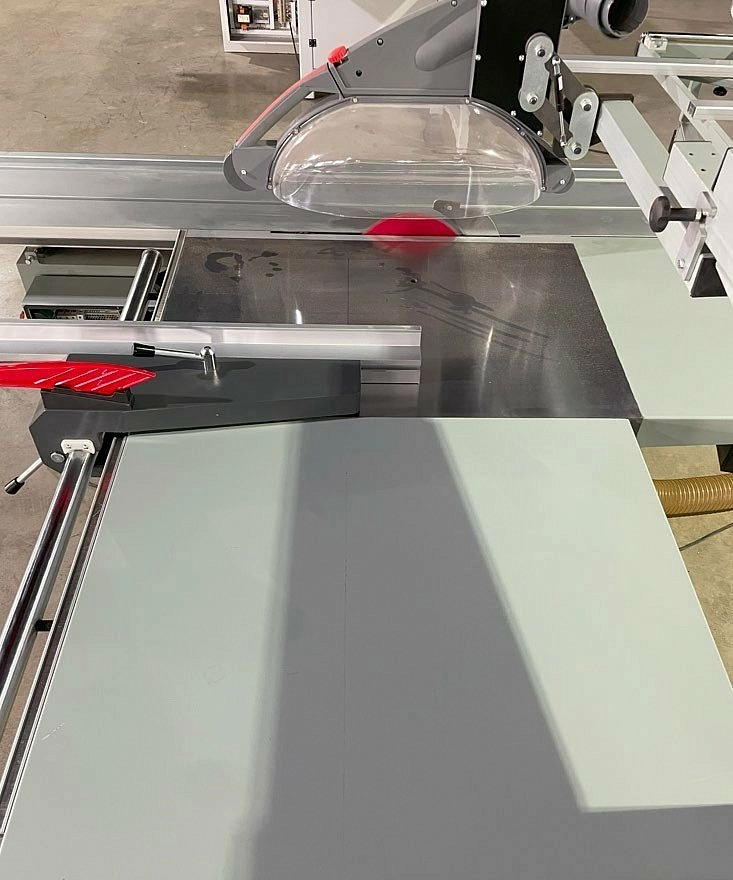

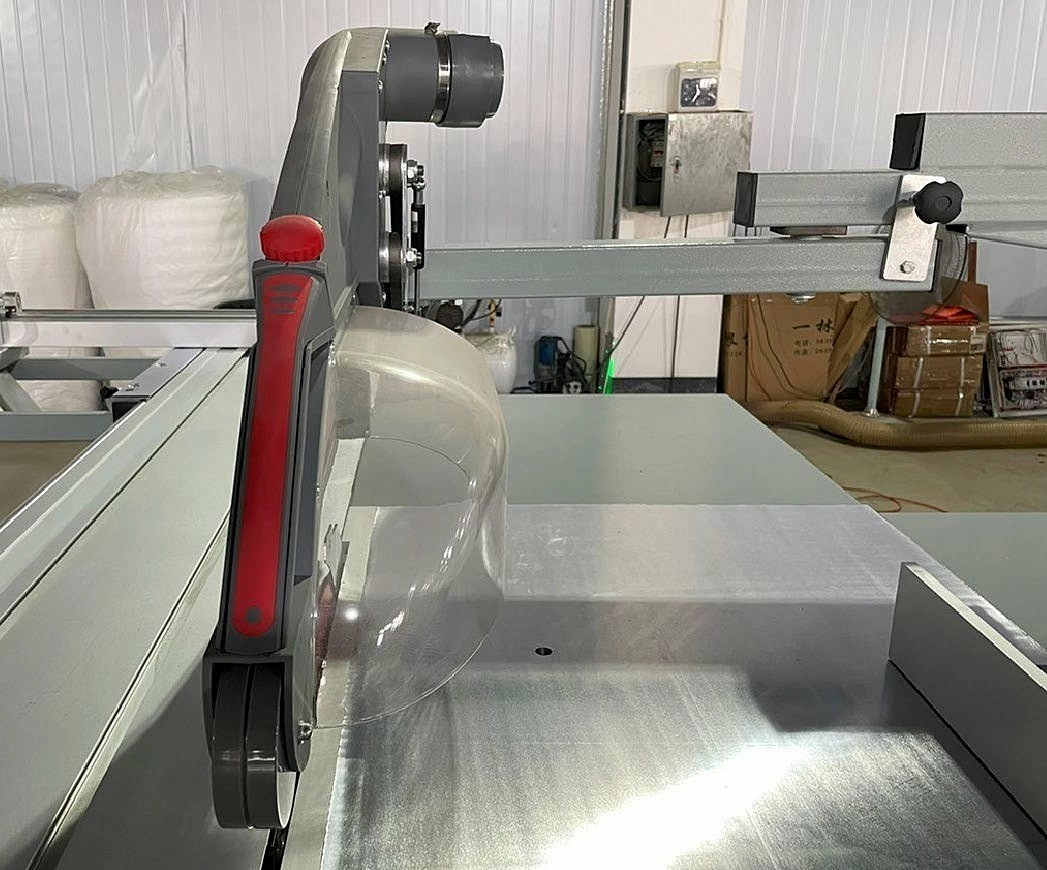

АСПИРАЦИОННЫЙ КОЖУХ
Евро аспирационный кожух с роликами легко регулируется по высоте и не оставляет следов на плитном материале. Обеспечивает качественное пылеудаление при любом угле пиления.
Дополнительная защита рук оператора.

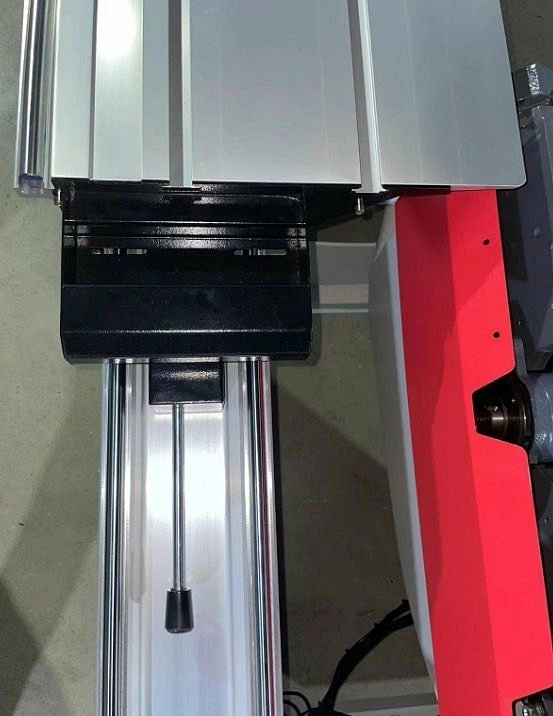

ФИКСАЦИЯ КАРЕТКИ
Возможность зафиксировать каретку в разных положениях. Позволяет удобно базировать материал в любом положении каретки.

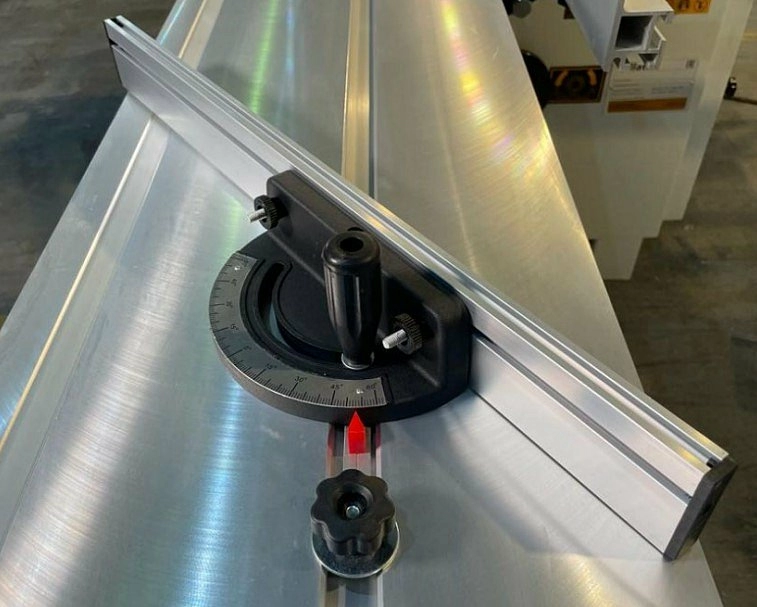

ДОПОЛНИТЕЛЬНЫЙ УПОР
В базовую комплектацию входит дополнительный упор для угловых резов.

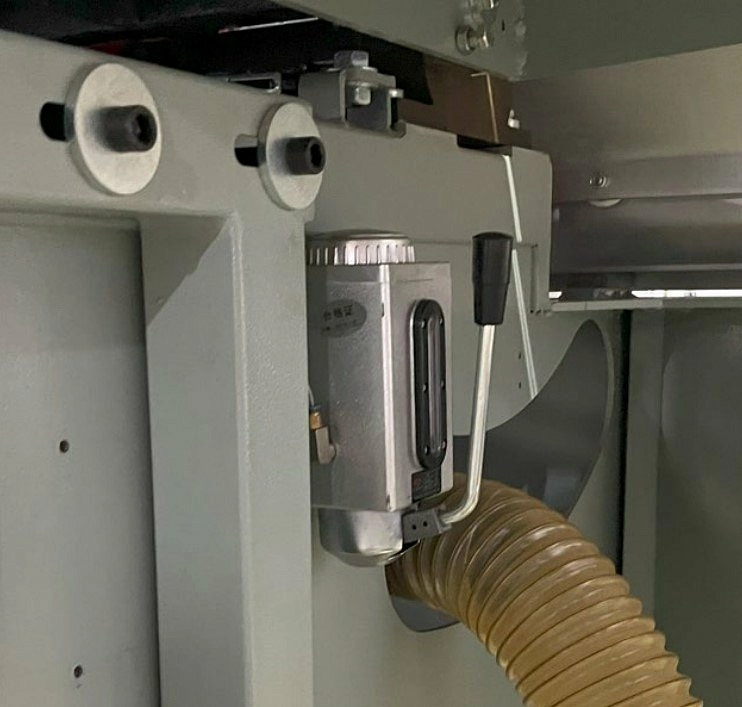

СИСТЕМА СМАЗКИ
В станке предусмотрена полуавтоматическая система смазки направляющих, которые отвечают за подъем и опускание основной пилы.

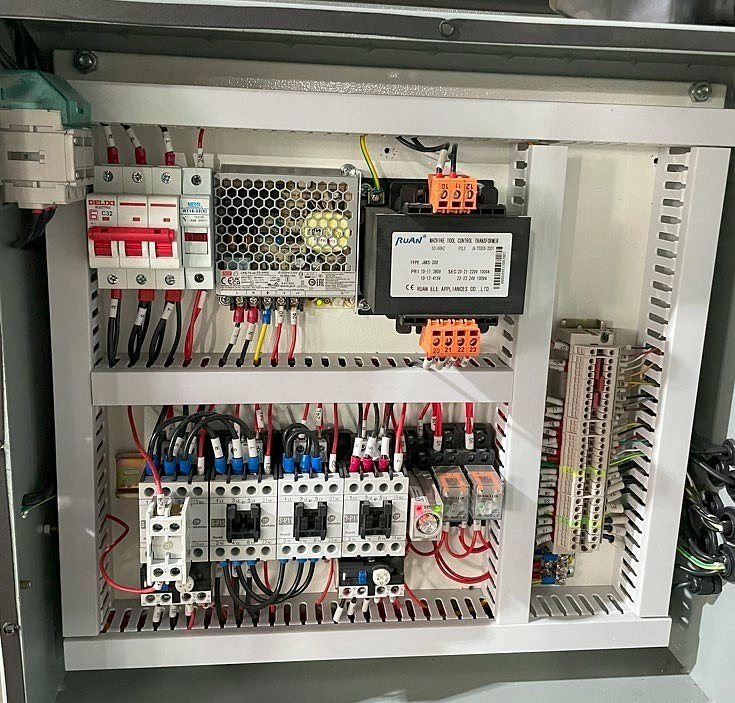

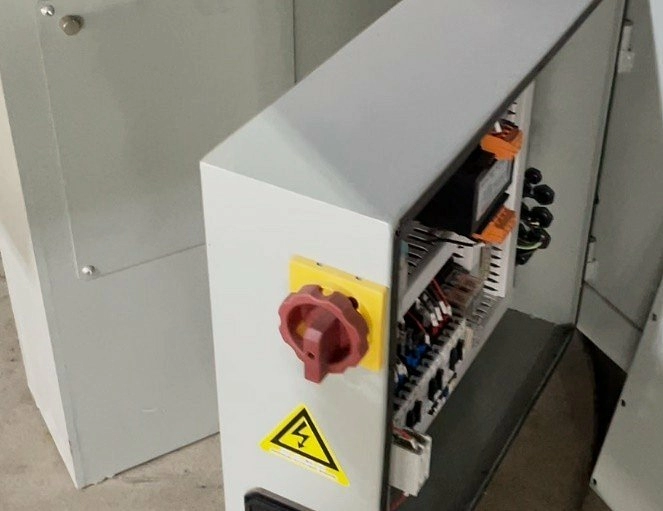

ЭЛЕКТРИКА
Все электрокомпоненты находятся в отдельном пылезащищенном шкафу. Высокая степень защиты двигателей от перегрузок и скачков напряжения обеспечена использование электрокомпонентов известных производителей. В соответствии с современными нормами безопасности, станок оснащен электродвигателем основной пилы с системой плавного пуска звезда – треугольник. Его применение предотвращает резкий скачок нагрузки при старте и защищает подшипники и механизмы.
