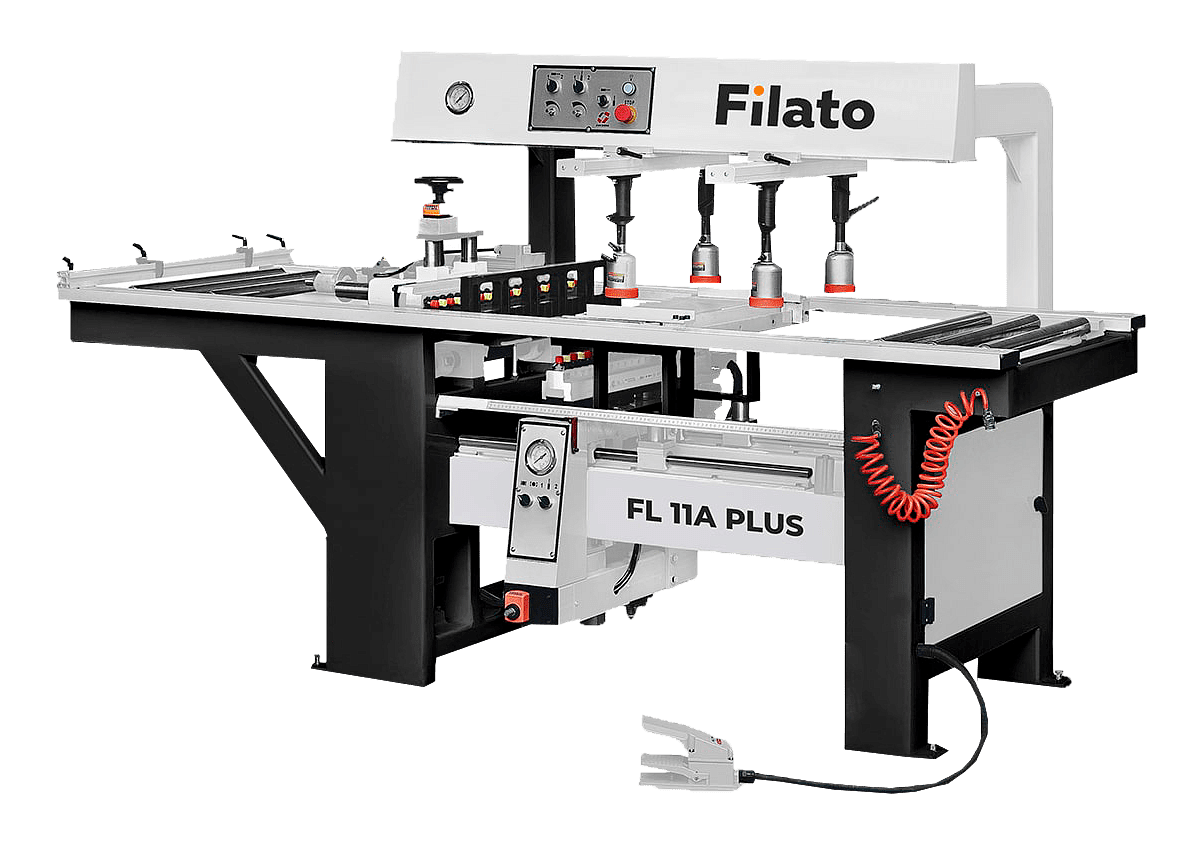

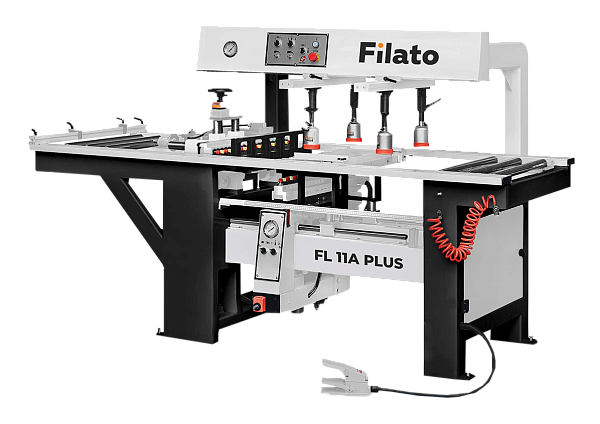

Автоматический сверлильно-присадочный станок Filato FL-11A Plus

Назначение

Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.



Схема обработки



Получаемые изделия

---

Конструктивные особенности

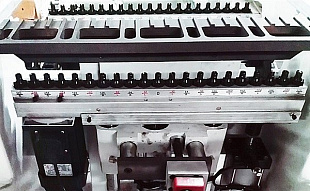

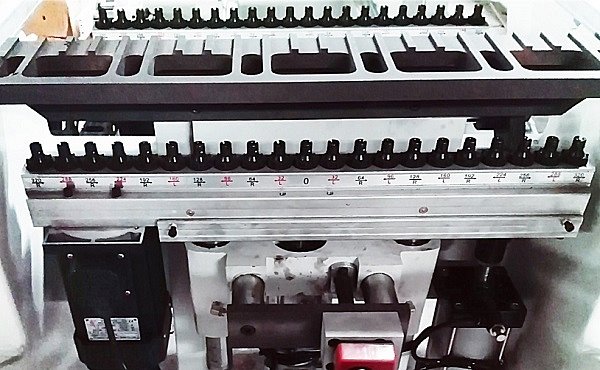

ДВОЙНАЯ СВЕРЛИЛЬНАЯ ГРУППА

Позволяет производить присадку сверху и снизу детали, а также в пласть и в торец детали за один рабочий цикл, что позволяет избежать переворота детали и увеличить производительность.

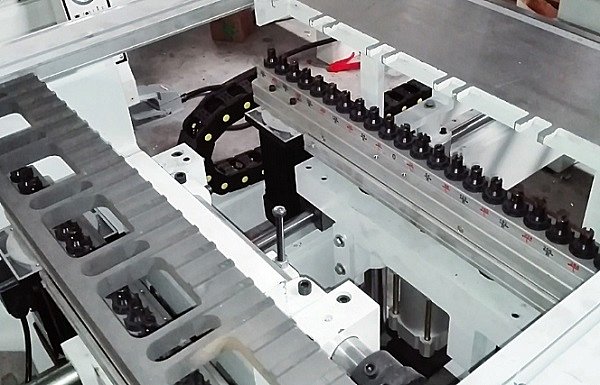

ПОВОРОТ КРАЙНЕЙ ТРАВЕРСЫ

Дает возможность вертикального и горизонтального позиционирования, что дает возможность сверления и в пласть, и в торец деталей.

ПНЕВМОПРИЖИМЫ

Деталь жестко фиксируется четырьмя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

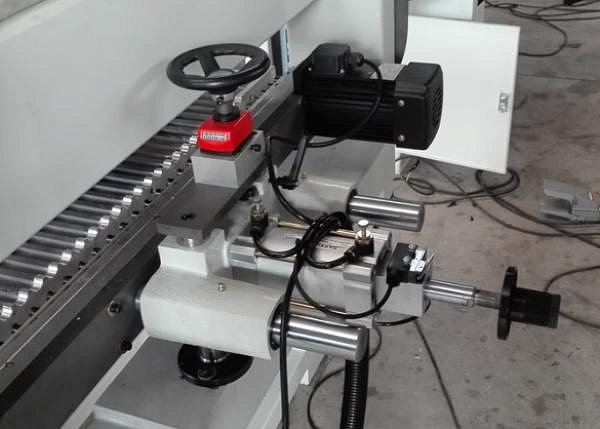

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ

Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.

ПНЕВМОФИКСАЦИЯ ВЕРТИКАЛЬНОЙ ТРАВЕРСЫ

Позволяет жестко фиксировать положение траверсы исключая смещение положения.

ПРИСАДКА ПОД ПЕТЛЮ

Возможна благодаря специальной фрезеровке в упорной гребенке станка.

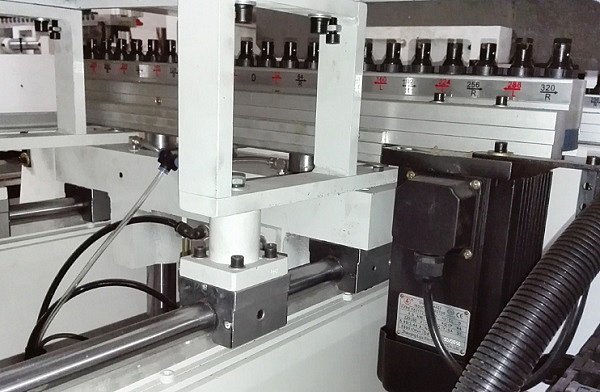

ЦИЛИНДРИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.

БЫСТРОСЪЕМНЫЕ ПАТРОНЫ

В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка.

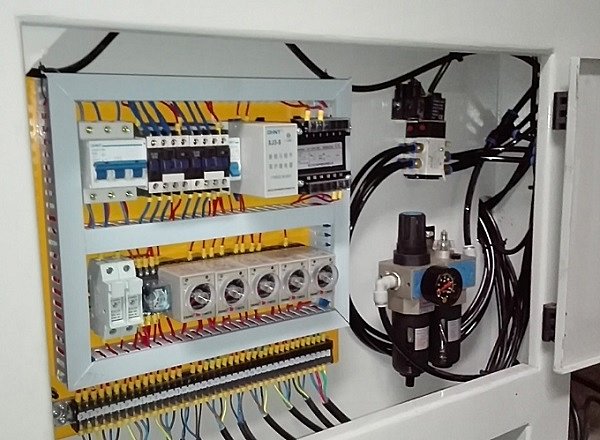

БЛОК ПОДГОТОВКИ ВОЗДУХА И ЭЛЕКТРОСИСТЕМА

Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы.

КОМПЛЕКТ ЗИП

В комплект ЗИП входит все необходимое для обслуживания станка.
