Конструктивные особенности

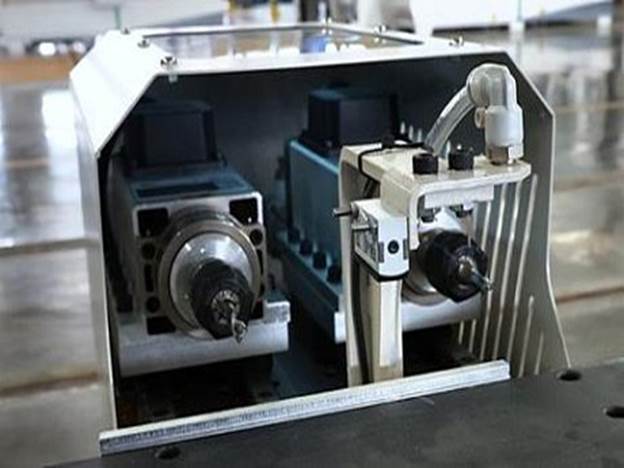

ОБРАБОТКА ДЕТАЛЕЙ
Присадка и выборка пазов выполняются с помощью двух основных шпинделей мощностью 2,2 кВт, 18 000 об/мин.

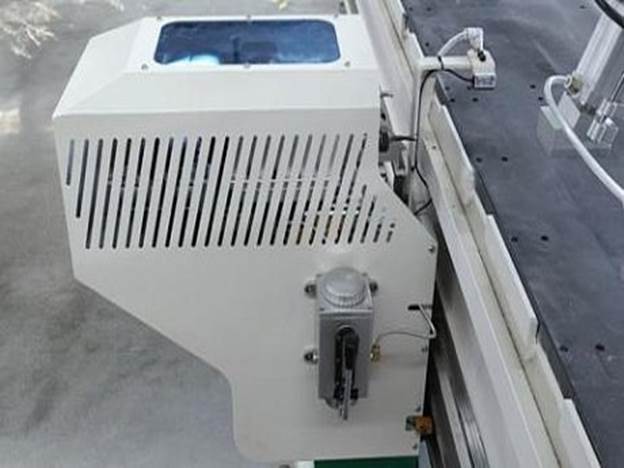

РУЧНАЯ СМАЗКА
Смазка компонентов осуществляется для более долговечной службы и предотвращения их износа.

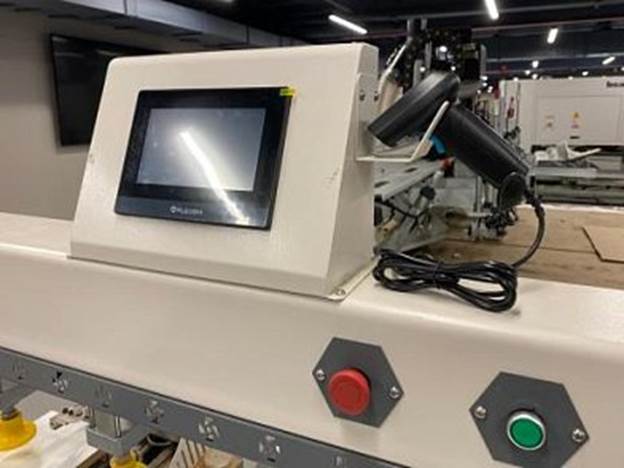

УПРАВЛЕНИЕ
Простой и интуитивно понятный интерфейс на русском языке. Удобное управление с помощью сенсорного дисплея.

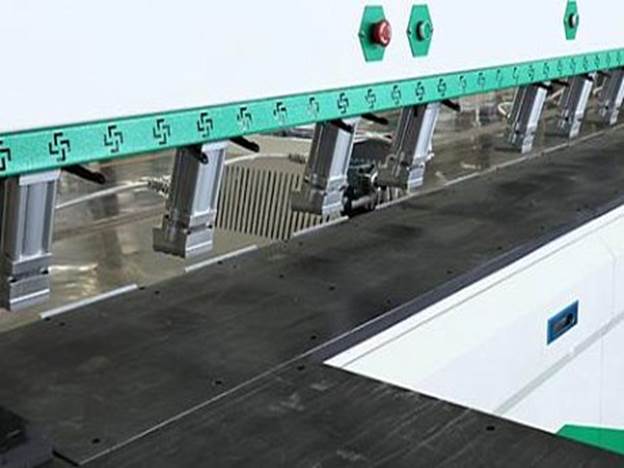

РАБОЧИЙ СТОЛ
Выполнен из плотного износостойкого композитного материала, обеспечивает долгий срок службы.

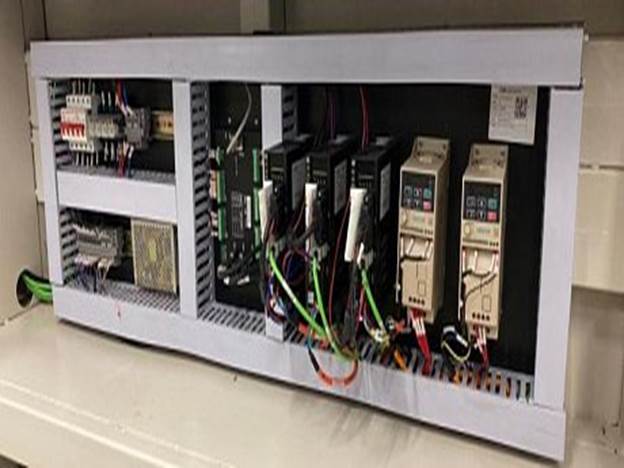

ЭЛЕКТРОКОМПОНЕНТЫ
Большинство компонентов производства всемирно известных брендов для более длительного срока службы и стабильности.

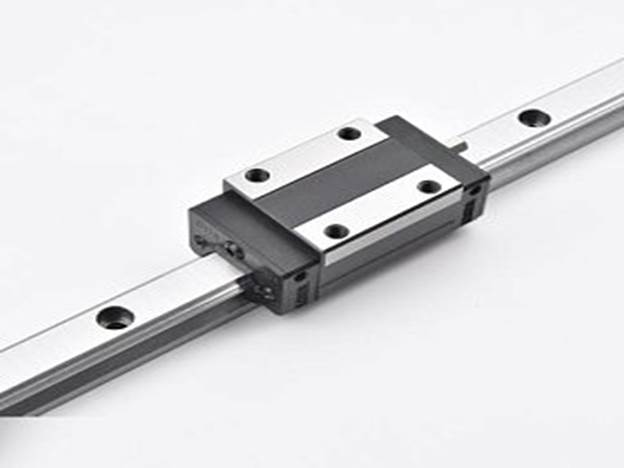

ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Имеют увеличенное сечение, за счет этого обеспечивают дополнительную устойчивость и жесткость гарантируя плавность перемещения захватов и обрабатывающих групп.

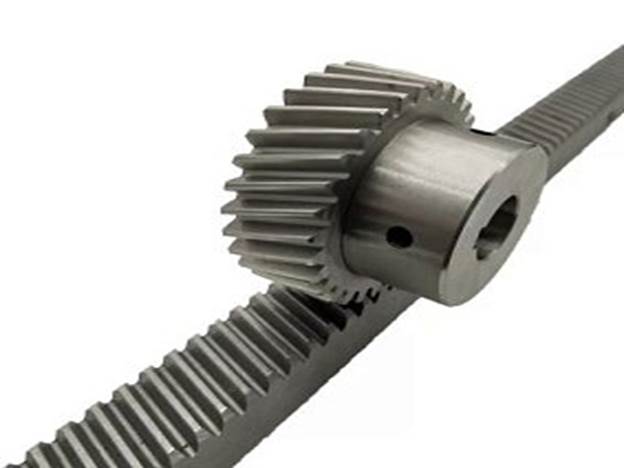

ЗУБЧАТАЯ РЕЙКА (ТАЙВАНЬ)
В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев.
Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

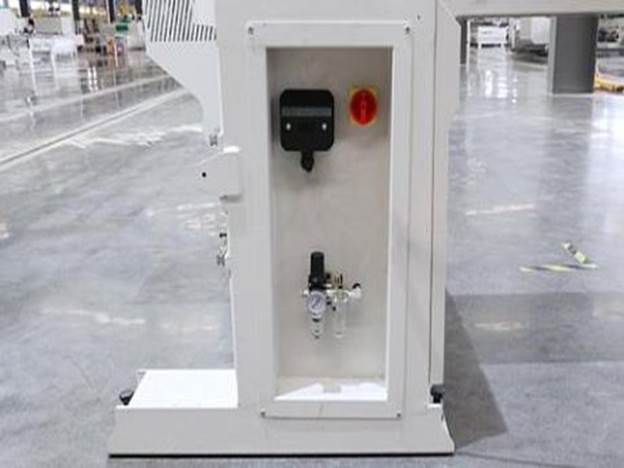

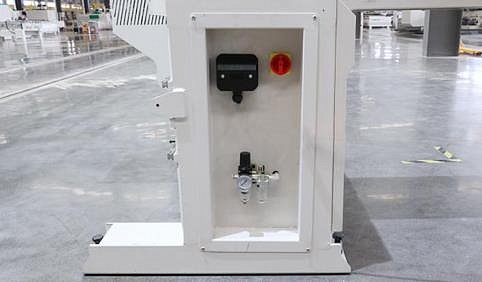

УДОБНОСТЬ ОБСЛУЖИВАНИЯ
Все компоненты электрики и система подготовки сжатого воздуха расположены в одном месте. Удобное расположение для обслуживания и доступность в любое время при необходимости.

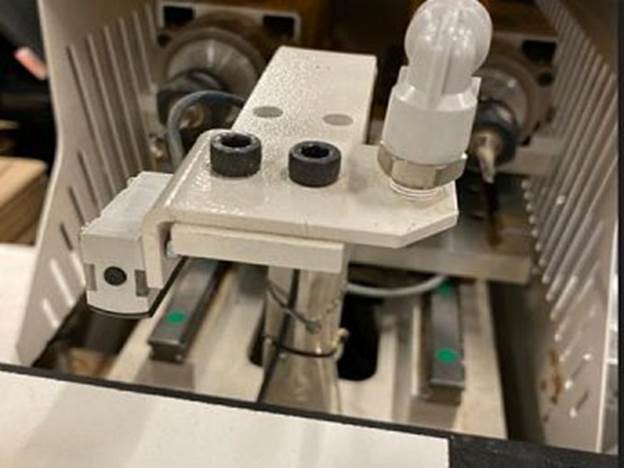

ИНФРАКРАСНЫЙ ДАТЧИК
Инфракрасное устройство обнаружения, простота в использовании, повышает производительность.

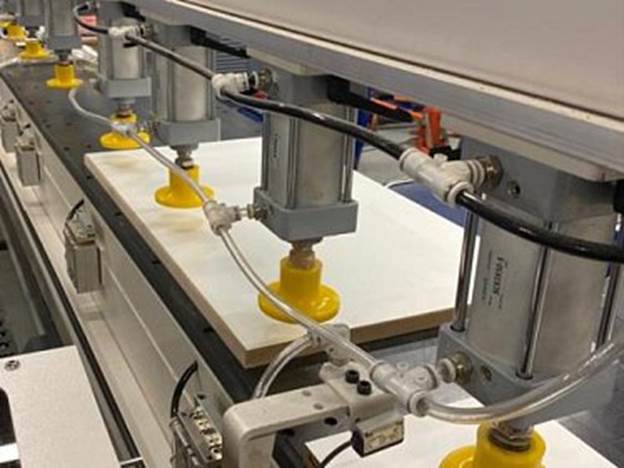

ВЕРХНИЙ ПРИЖИМ
Плотно прижимает заготовку к рабочему столу. Максимальная толщина панели до 50 мм.

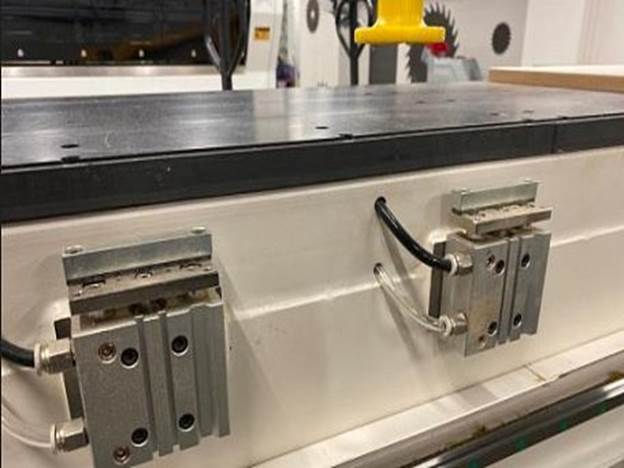

ПОЗИЦИОНИРОВАНИЕ ЗАГОТОВКИ
Передние упоры, для базирования заготовки в рабочей зоне станка, поднимаются автоматически.

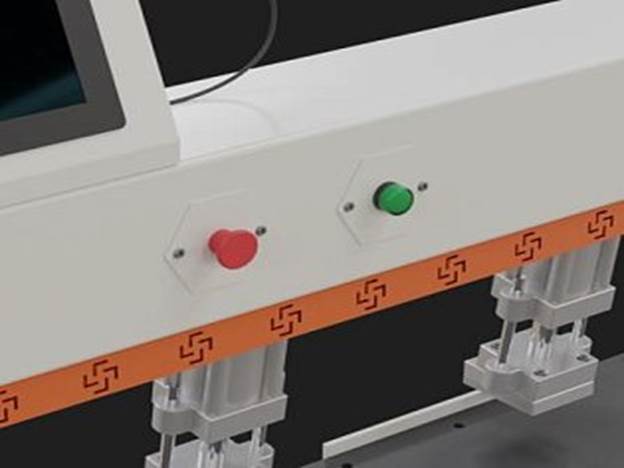

2 РАБОЧИХ ЗОНЫ
Возможность обрабатывать 2 заготовки за один цикл. Работа в маятниковом режиме.

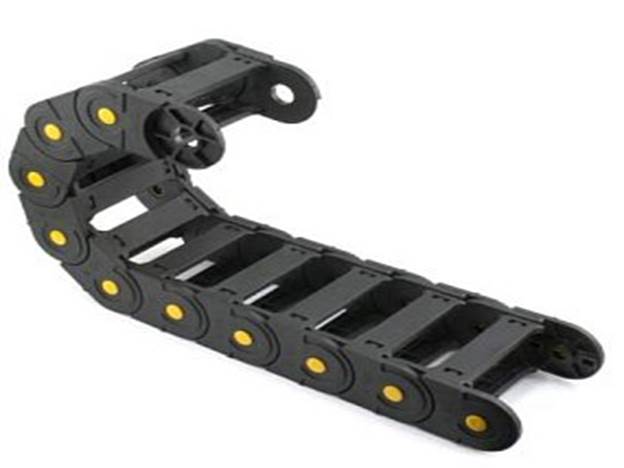

ЗАЩИЩЁННЫЙ КАБЕЛЬ УКЛАДЧИК
Обеспечивает защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

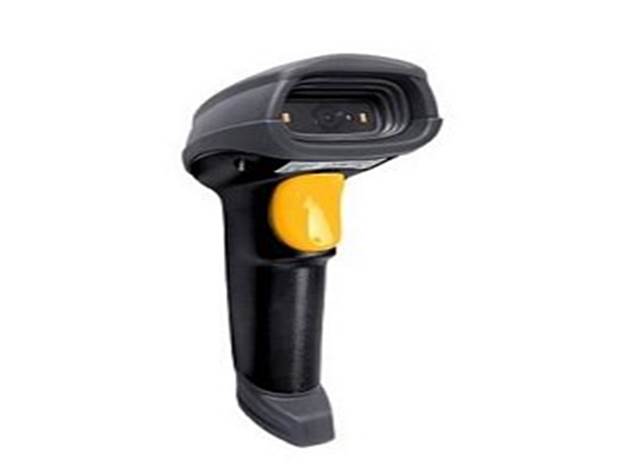

CКАНЕР ДЛЯ СЧИТЫВАНИЯ ШТРИХ КОДОВ
Данный станок оснащён сканером для штрихкодов, что позволяет работать.
| Длина заготовки, мм | 150 - 2850 |
| Ширина заготовки, мм | 50 - 6000 |
| Толщина заготовки, мм | 12 - 36 |
| Мощность двигателя сверлильной головы, кВт | 2,2 х 2 |
| Частота вращения шпинделей сверлильной группы, об/мин | 18 000 |
| Кол-во горизонтальных шпинделей для сверления в пласть (сверху), шт. | 1 |
| Кол-во горизонтальных шпинделей для сверления в пласть (снизу), шт. | 1 |
| Макс. глубина сверления, мм | 50 |
| Мощность шпинделя (верх/низ), кВт | 2,2 / 2,2 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Тип охлаждения шпинделя | Воздушный |
| Макс. скорость перемещения по оси X / Y / Z, м/мин | 90 / 30 / 30 |
| Общая установленная мощность, кВт | 6,5 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Длина, мм | 3400 |
| Ширина, мм | 1800 |
| Высота, мм | 1500 |
| Вес, кг | 830 |
