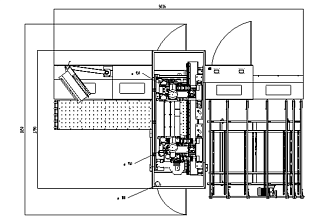

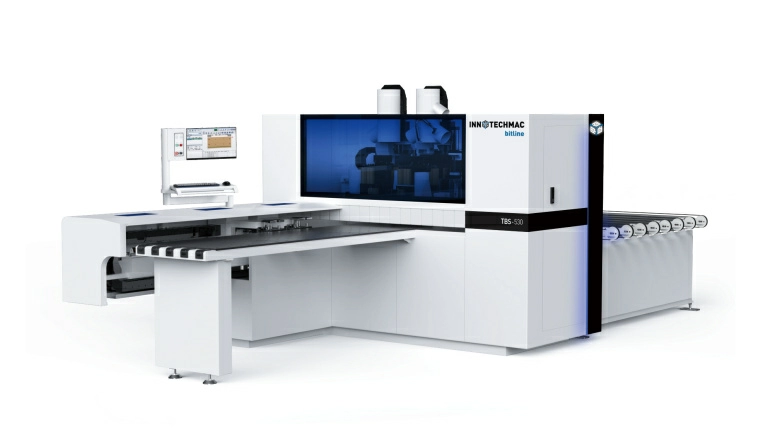

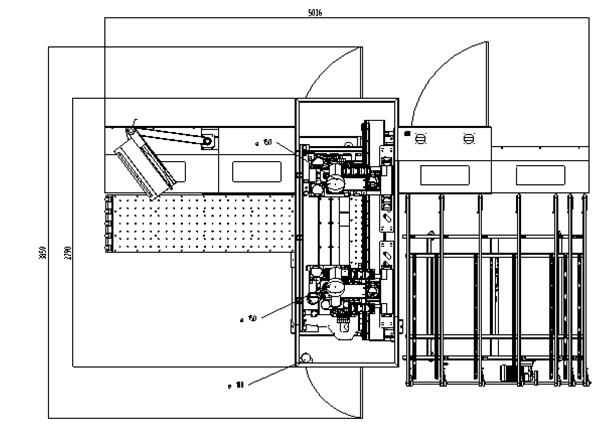

Автоматический сверлильно-присадочный станок с ЧПУ TBS-530

Сверлильно-присадочная группа сверху «CC+»

18 вертикальных,
20 горизонтальных ((3+3 спереди/сзади, 2+2 слева/справа)*2)
Пила для выборки пазов: 1 — Ø 100 мм
1 фрезерный агрегат 3,5 кВт
2 группы сверления и навесного оборудования

Сверлильно-присадочная группа снизу «CC+»

18 вертикальных шпинделей
1 фрезерный агрегат 3,5 кВт

Пазовальная пила

Пазовый узел устанавливается непосредственно в сверлильную головку. Диаметр пазовой пилы составляет 100 мм. Направление паза определяется перемещением заготовки вдоль длинной оси станка (ось X). Функциональное назначение данного узла: вырезание паза для установки задних стенок из ДВП и ХДФ для корпусной мебели, а также вырезание пазов в ящиках для установки днища и т.п.

Частотный преобразователь

Разработан для управления двигателем шпинделя, где требуется высокая точность управления скоростью. Обеспечивает достижение максимального крутящего момента на валу двигателя и возможность прямого управления этим крутящим моментом.

Система управления «INOVANCE» на русском языке

Простой и интуитивно понятный программный продукт, позволяющий задать обработку любой аддитивной карты с помощью набора команд и макросов. Программа имеет доступный графический интерфейс. Позволяет импортировать файлы из программ проектирования мебели, таких как Базис-Мебельщик, K3Mebel, bCAD. Наличие USB, Ethernet, WIFI модуля значительно повышает удобство подключения различных внешних устройств, а также позволяет производить удаленное подключение для диагностики станка и к локальной сети предприятия.

Высокоскоростные серводвигатели

Машина оснащена современными серводвигателями с повышенными эксплуатационными требованиями и полностью цифровым подключением через промышленную шину CAN. Обеспечивает быстрое и высокоточное позиционирование осей в соответствии с заданной программой на высоких скоростях перемещения до 140 м/мин.

Планетарные редукторы

Изменение конструкции узла передачи крутящего момента на планетарные редукторы позволило существенно улучшить эксплуатационные характеристики оборудования, а именно:

• реализовать высокую удельную мощность при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• получить гораздо более высокую эффективность;
• сократить время на обслуживание оборудования, т.к. Эти редукторы не требуют обслуживания и регулировки в течение всего срока службы.

Высокоточные линейные направляющие повышенной жесткости с дополнительной защитой «PROTECTIVE TAPE»

За счет повышенной устойчивости и жесткости направляющие и подшипники обеспечивают высокую точность перемещения осей. «ЗАЩИТНАЯ ЛЕНТА» — это закрытие всех направляющих станка специальной металлической лентой, которая предотвращает скопление пыли и абразивных частиц в местах крепления направляющих. Все линейные подшипники также оснащены увеличенным смазочным картриджем с большим количеством чистящих слоев. Эта система защиты продлевает срок службы подшипников и направляющих.

Автоматическая централизованная система смазки

Автоматическая централизованная система смазки способна работать без обслуживания в течение всего срока службы оборудования. Эта система гарантирует точную и дозированную подачу смазочных материалов к различным узлам машины в соответствии с указанными интервалами технического обслуживания. Система значительно сокращает время обслуживания машины, а также риск повреждения компонентов из-за несвоевременного обслуживания и недостаточного или избыточного количества смазки. Отличная защита от пыли, особенно при производстве мебели и деревообработке.

Система удаленной диагностики «TELESERVIS»

Эта система диагностики неисправностей позволяет быстро устранять неполадки без необходимости визита сервисных инженеров благодаря удаленному доступу к панели управления машины.
