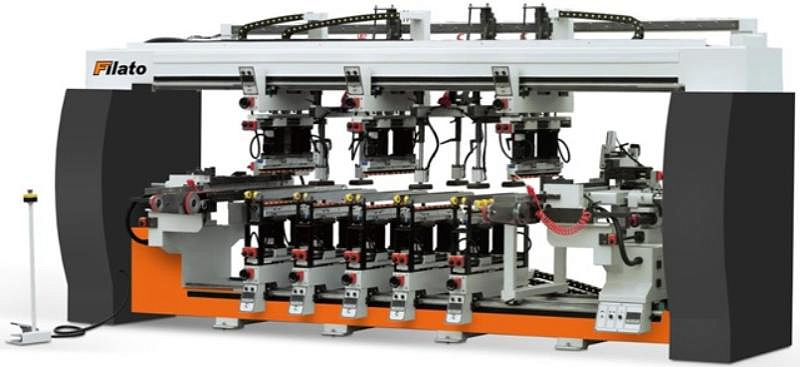

Назначение
Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластах мебельных щитов, деталях корпусной мебели.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Получаемые изделия
Конструктивные особенности

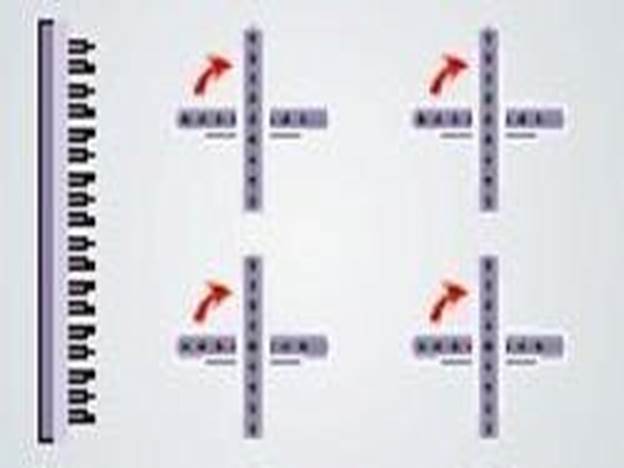

ПОВОРОТ ВЕРТИКАЛЬНЫХ ТРАВЕРС
Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки.

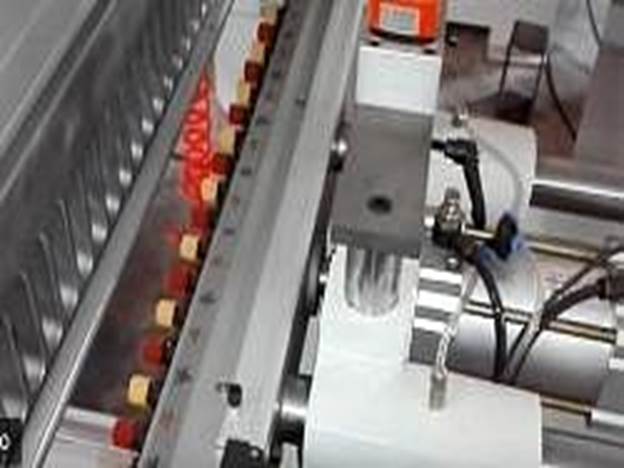

22 ШПИНДЕЛЯ В ГОРИЗОНТАЛЬНОЙ ТРАВЕРСЕ
Позволяет увеличивать зону сверления до 672 мм.

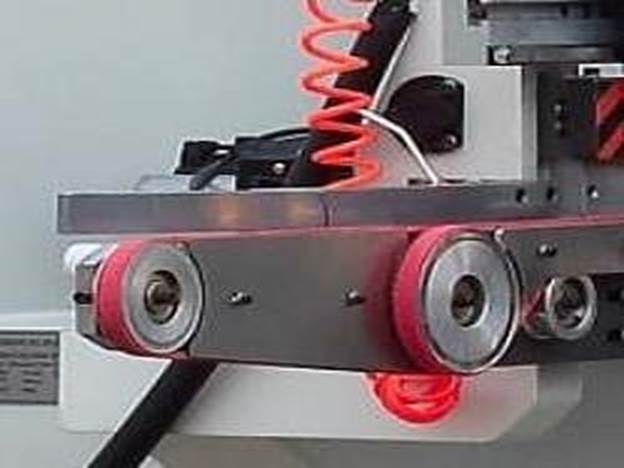

СИСТЕМА АВТОЗАГРУЗКИ
Устройство автоматической подачи заготовки оснащено приводными ремнями, с помощью которых заготовка подается в зону обработки.

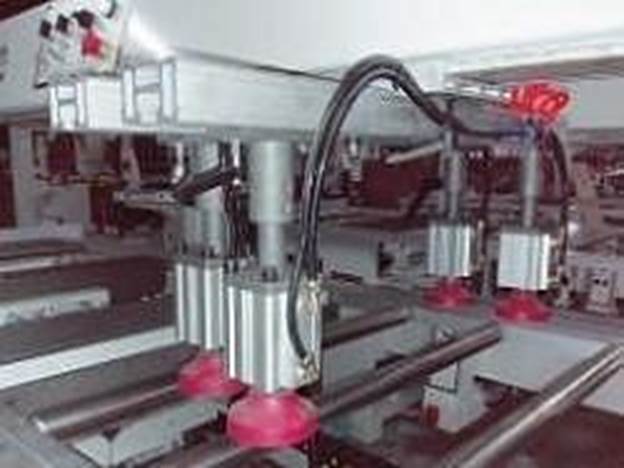

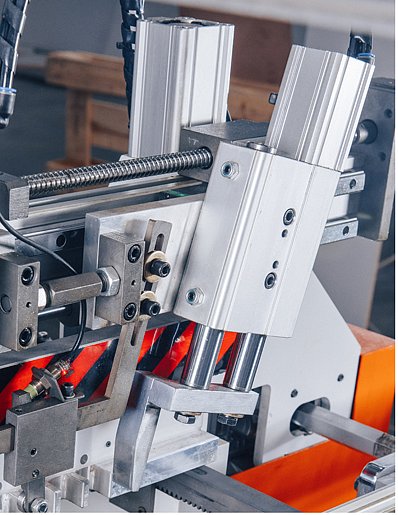

ПНЕВМОПРИЖИМЫ
Деталь жестко фиксируется восьмью вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

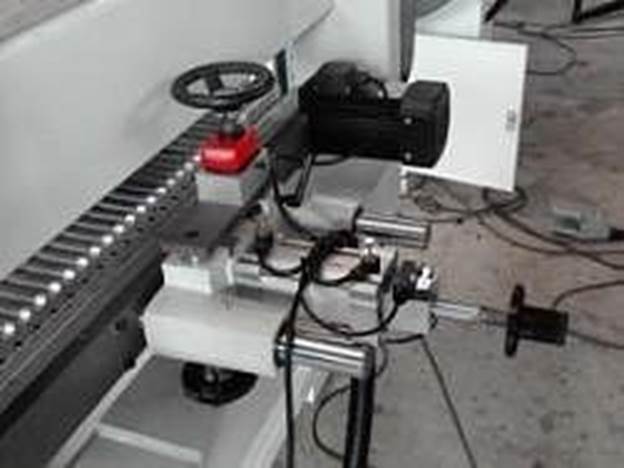

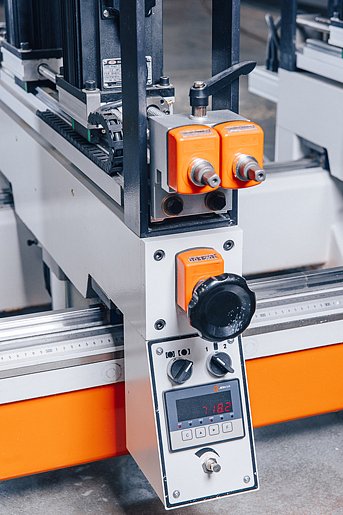

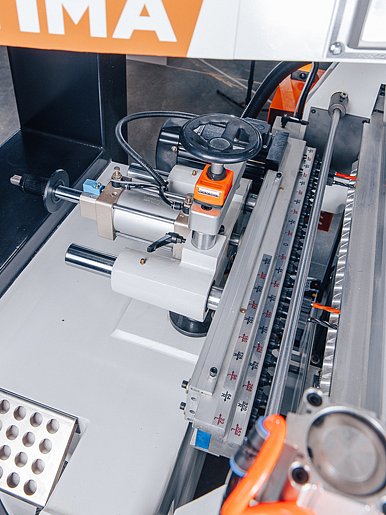

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ
Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.

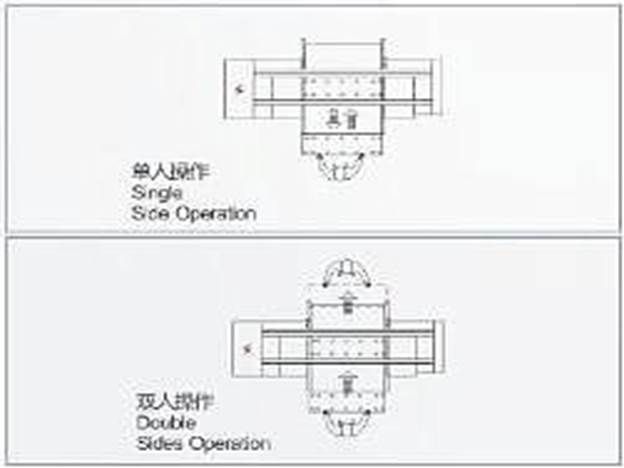

2 РЕЖИМА РАБОТЫ СТАНКА
Позволяет работать станку в проходном и реверсивном режиме.

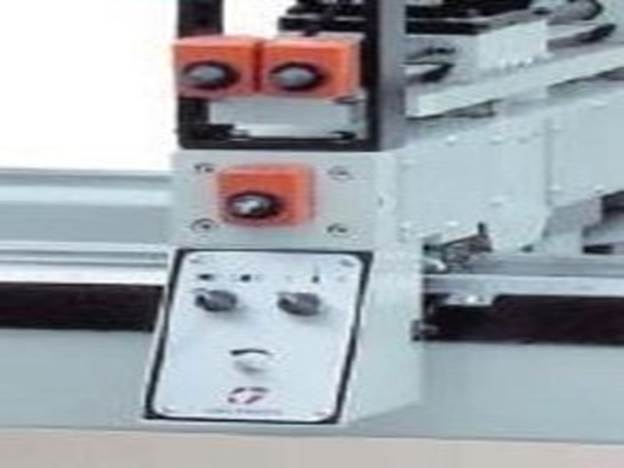

ПНЕВМОФИКСАЦИЯ ВЕРТИКАЛЬНОЙ ТРАВЕРСЫ
Позволяет жестко фиксировать положение траверсы исключая смещение положения.

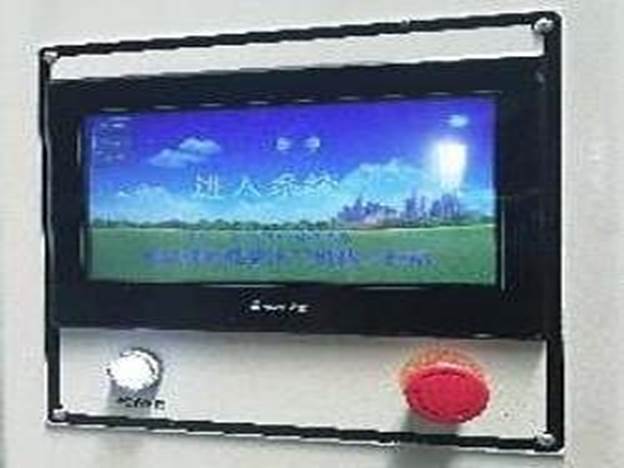

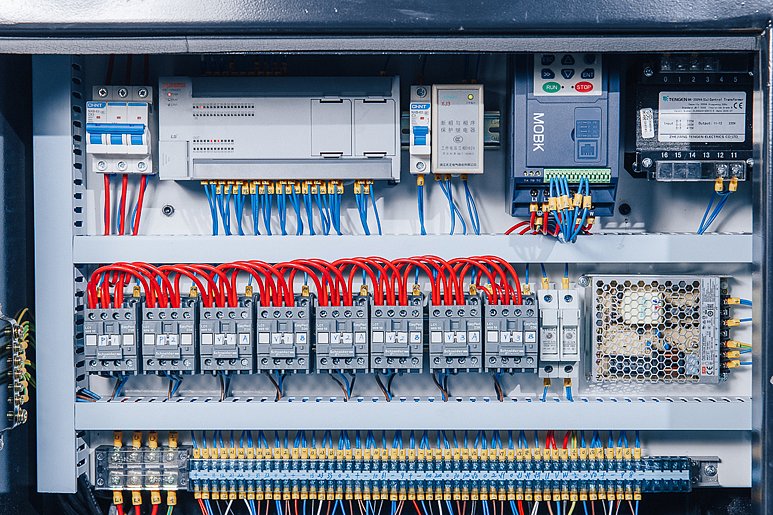

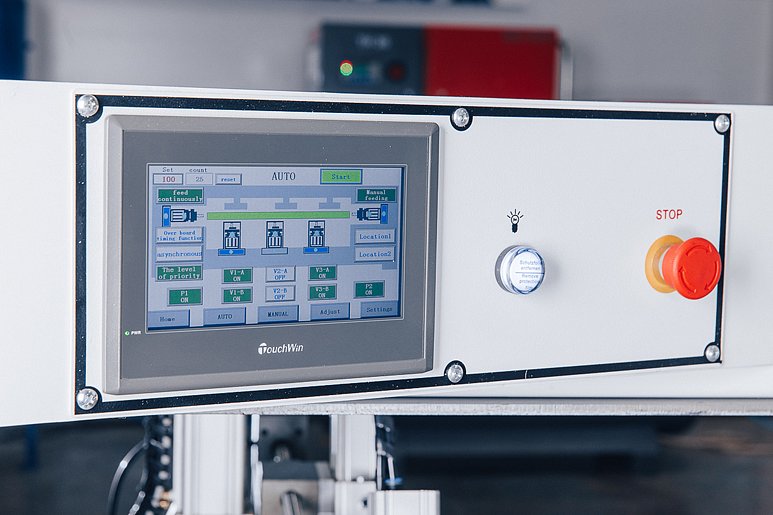

СИСТЕМА УПРАВЛЕНИЯ
PLC контроллер для удобного управления и обслуживания станка.

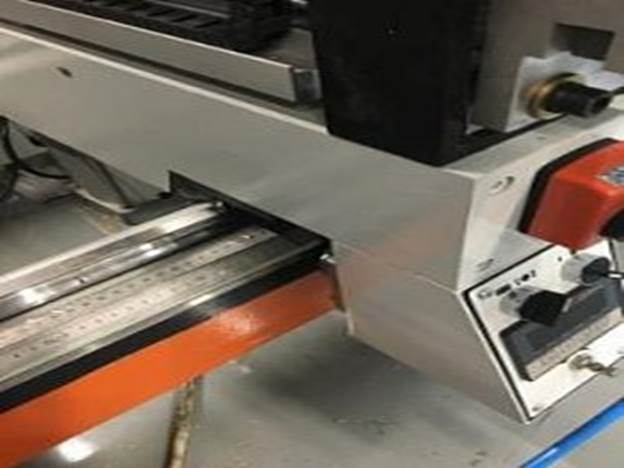

ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.

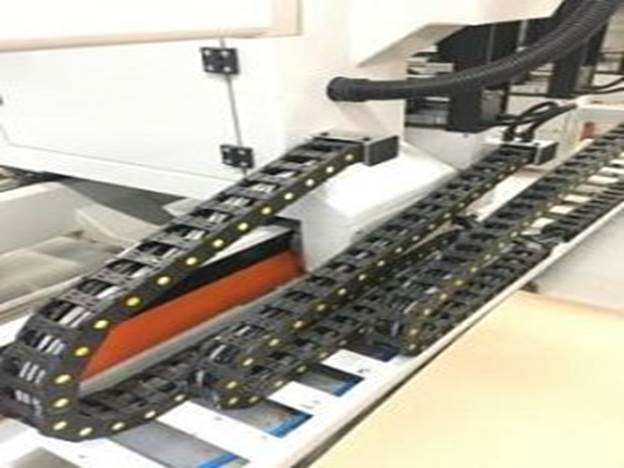

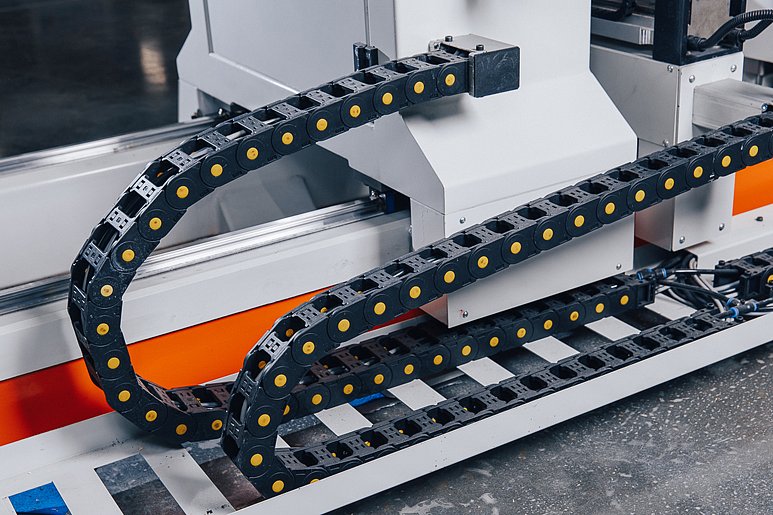

ГИБКИЕ КАБЕЛЬ-КАНАЛЫ
Электрокабеля и пневматические трубки спрятаны в гибкие кабель-каналы, что позволяет обеспечить их сохранность во время работы и перенастройке станка.

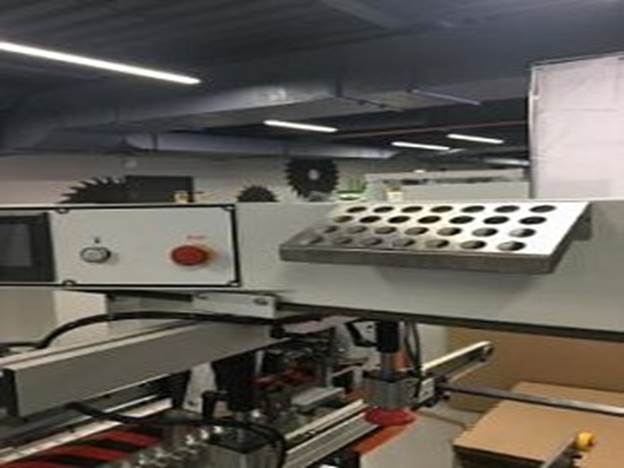

ХРАНЕНИЕ ИНСТРУМЕНТА
Удобное расположение полки для хранения рабочего инструмента, обеспечивает оператору экономить время при перенастройке станка с одной карты присадки на другую.

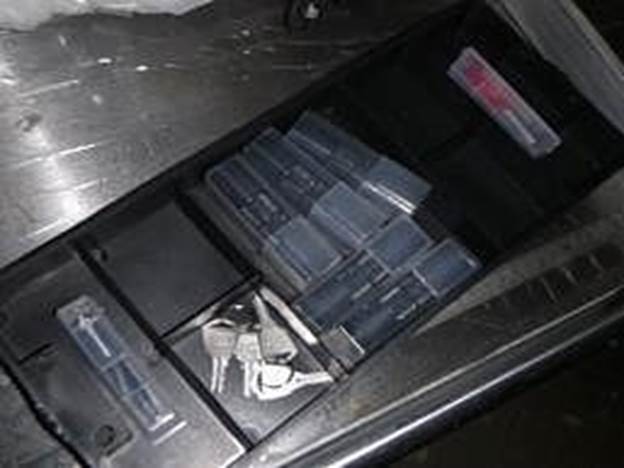

БЫСТРОСЪЕМНЫЕ ПАТРОНЫ
В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка.

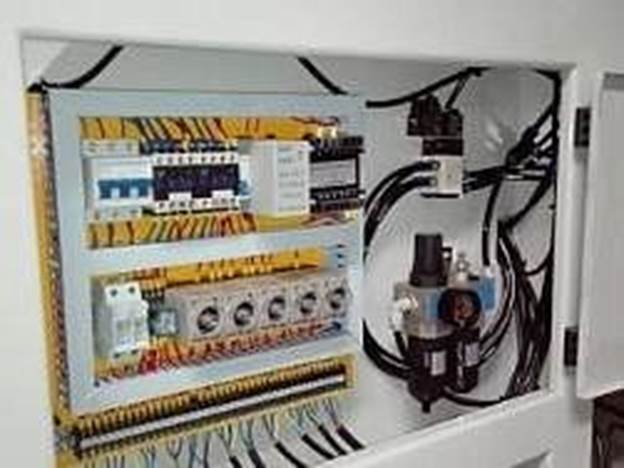

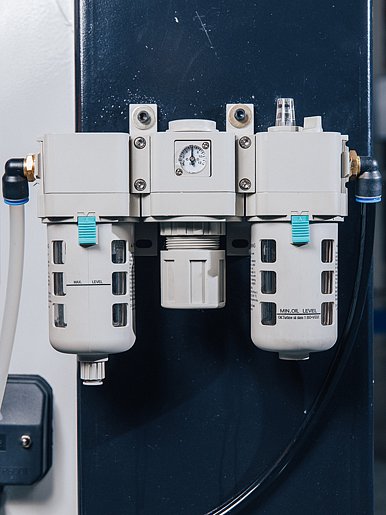

БЛОК ПОДГОТОВКИ ВОЗДУХА И ЭЛЕКТРОСИСТЕМА
Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы.

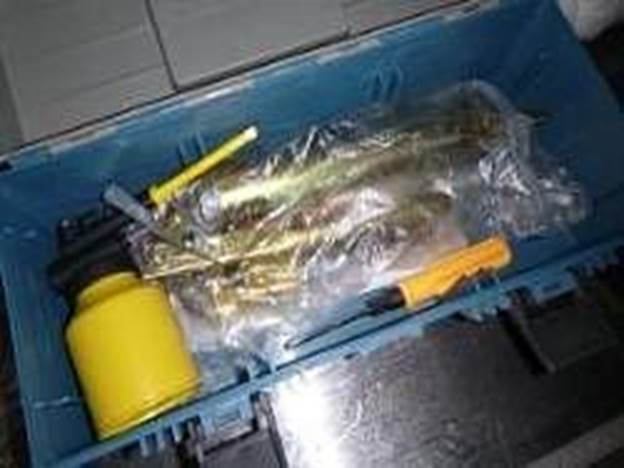

КОМПЛЕКТ ЗИП
В комплект ЗИП входит все необходимое для обслуживания станка.
| Модель | FL-253B OPTIMA |
| Максимальный размер заготовки, мм | 2450 х 672 |
| Минимальный размер заготовки, мм | 350 х 32 |
| Толщина панели, мм | 8 - 50 |
| Количество шпинделей, шт. | 218 |
| Количество сверлильных траверс, шт. | 10 (2 х 22 + 5 х 11 х 2 + 3 х 1 х 2) |
| Толщина детали, мм | 8 - 50 |
| Скорость обработки заготовки в мин. | 13 - 16 |
| Максимальная глубина сверления, мм | 50 |
| Посадочный диаметр шпинделей, мм | 10 |
| Частота оборотов, об/мин | 2840 |
| Давление воздуха, атм | 6 - 8 |
| Общая мощность, кВт | 28 |
| Длина, мм | 5000 |
| Ширина, мм | 2250 |
| Высота, мм | 1650 |
| Вес, кг | 3500 |
