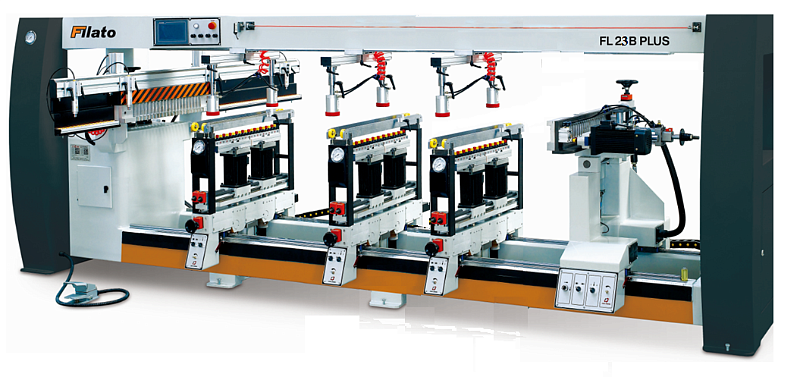

Назначение
Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Получаемые изделия
Конструктивные особенности

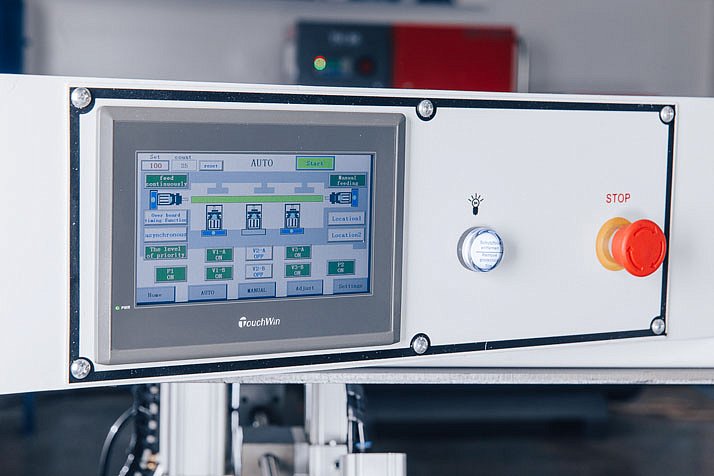

СИСТЕМА УПРАВЛЕНИЯ
PLC контроллер для удобного управления и обслуживания станка.

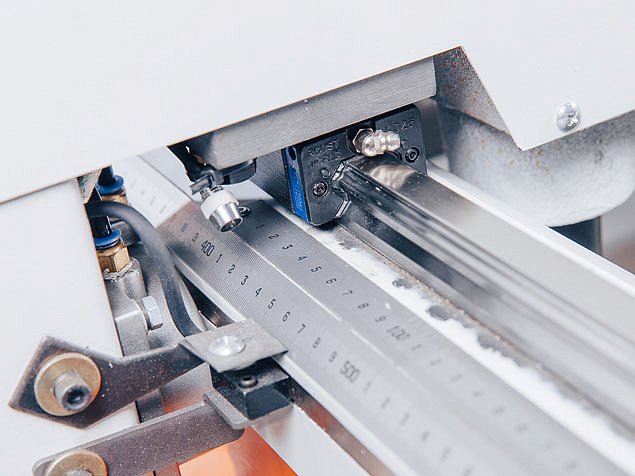

ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.
БЫСТРОСЪЕМНЫЕ ПАТРОНЫ
В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка.

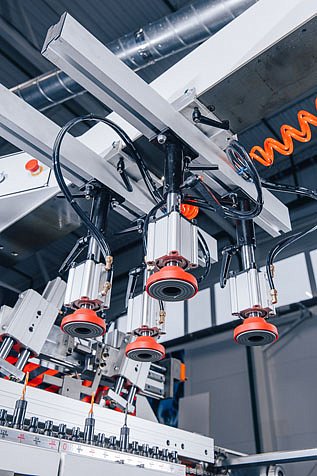

ПНЕВМОПРИЖИМЫ
Деталь жестко фиксируется восьмью вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.
КОМПЛЕКТ ЗИП
В комплект ЗИП входит все необходимое для обслуживания станка.

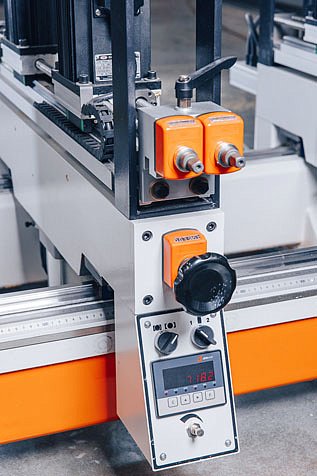

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ
Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.

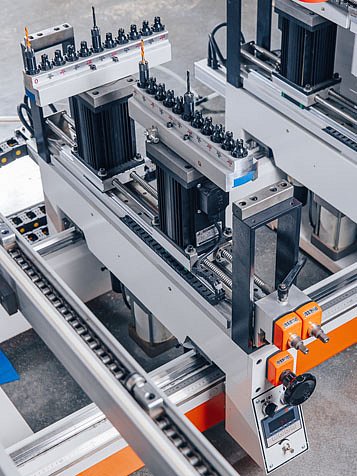

ПОВОРОТ ВЕРТИКАЛЬНЫХ ТРАВЕРС
Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки.
22 ШПИНДЕЛЯ НА ГОРИЗОНТАЛЬНОЙ ТРАВЕРСЕ (FL-23B PLUS)
Позволяет увеличивать зону сверления до 672 мм.
4 ПНЕВМОУПОРА
Позволяют быстро и точно базировать заготовку на заданных размерах.
ПНЕВМОФИКСАЦИЯ ВЕРТИКАЛЬНОЙ ТРАВЕРСЫ
Позволяет жестко фиксировать положение траверсы исключая смещение положения.

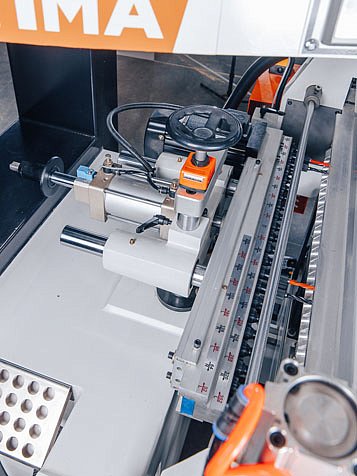

ПОВОРОТ КРАЙНЕЙ ПРАВОЙ ТРАВЕРСЫ
Позволяет менять положение в горизонтальной и вертикальной плоскости в пределах 90 град, что расширяет возможности карты присадки.

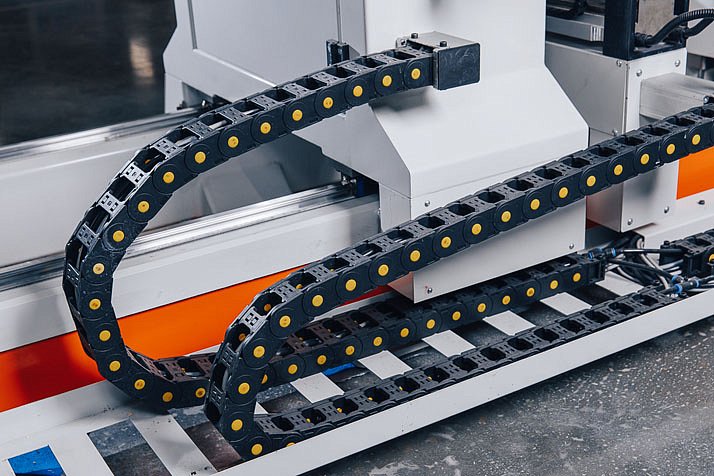

ГИБКИЕ КАБЕЛЬ-КАНАЛЫ
Электрокабеля и пневматические трубки спрятаны в гибкие кабель-каналы, что позволяет обеспечить их сохранность во время работы и перенастройке станка.
БЛОК ПОДГОТОВКИ ВОЗДУХА И ЭЛЕКТРОСИСТЕМА
Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы.
| Модель | FL-23B Plus |
| Кол-во шпинделей, шт. | 108 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Количество сверлильных траверс, шт. | 5 |
| Максимальное расстояние между шпинделями, мм | 2450 x 672 |
| Минимальное расстояние между шпинделями, мм | 220 х 32 |
| Толщина детали, мм | 8 - 80 |
| Макс. глубина сверления, мм | 50 |
| Частота вращения шпинделей, об/мин | 2840 |
| Мощность электродвигателя, кВт | 12 |
| Рабочее давление, атм. | 6 - 8 |
| Длина, мм | 4000 |
| Ширина, мм | 2500 |
| Высота, мм | 1650 |
| Вес, кг | 1200 |
