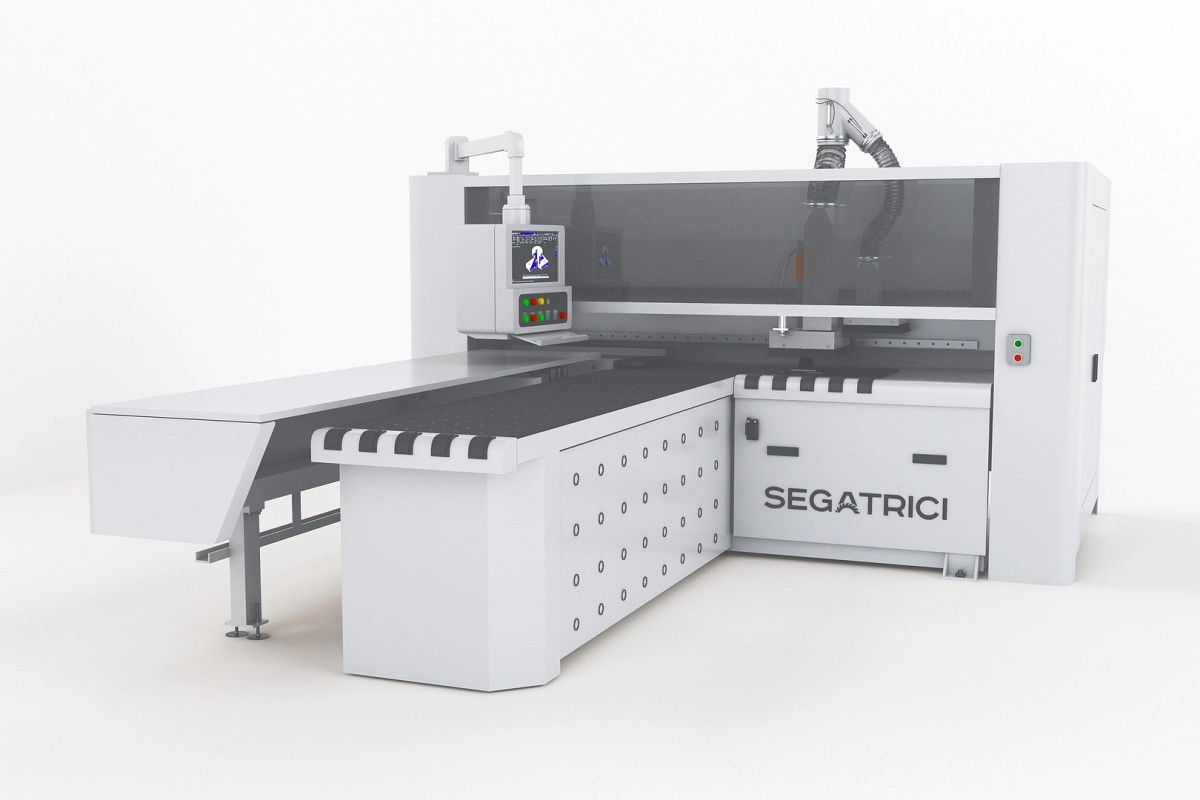

SEGATRICI Alto Primo с 3 головами - это современный трёхголовый высокоскоростной сверлильно-присадочной центр с ЧПУ, предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов с 6 сторон, а также выборки пазов при помощи пазовальной пилы и фрезерной обработки с помощью двух фрезерных агрегатов.
Центр обеспечивает сверление всех карт присадки за одну установку детали, а также поддерживает одновременную обработку 2-х деталей
Центр обеспечивает сверление всех карт присадки за одну установку детали, а также поддерживает одновременную обработку 2-х деталей
| Длина заготовки, мм | 180 - 3050 |
| Ширина заготовки, мм | 35 - 1200 |
| Толщина заготовки, мм | 10 - 45 |
|
Мощность двигателя сверлильной головы, кВт |
2,2 × 3 |
|
Частота вращения шпин делей сверлильной груп пы, об/мин |
3400 |
|
Кол-во вертикальных шпинделей для сверления в пласть (сверху), шт. |
24 (12 + 12) |
|
Кол-во вертикальных шпинделей для сверления в пласть (снизу), шт. |
9 |
|
Кол-во горизонтальных шпинделей для сверления в торцы, шт. |
16 (2 + 2; 2 + 2) + (2 + 2; 2 + 2) |
|
Макс. длина инструмента, мм |
70 |
|
Макс. глубина сверления, мм |
36 |
|
Макс. диаметр инструмента, мм |
35 |
|
Макс. диаметр пазовальной пилы, мм |
120 |
|
Мощность шпинделя (верх/низ), кВт |
6,0 / 3,5 |
|
Частота вращения шпинделя, об/мин |
18 000 |
| Тип охлаждения шпинделя | Воздушный |
| Тип цанги | ER25 |
|
Макс. посадочный диаметр инструмента, мм |
16 |
|
Макс. скорость перемещения по оси X / Y / Z, м/мин |
130 / 80 / 30 |
|
Диаметры аспирационных патрубков, мм |
195 / 100 |
|
Давление в пневмосистеме, МПа |
0,6 |
|
Общая установленная мощность, кВт |
27 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Габаритные размеры: |
5924 × 3100 × 2600 |
| Вес, кг | 4000 |
