Назначение
Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Получаемые изделия
Конструктивные особенности

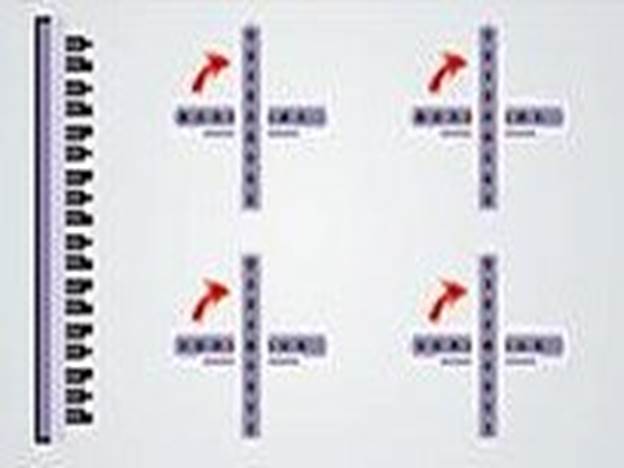

ПОВОРОТ ВЕРТИКАЛЬНЫХ ТРАВЕРС
Позволяет менять положение в горизонтальной плоскости в пределах 90°, что расширяет возможности карты присадки.

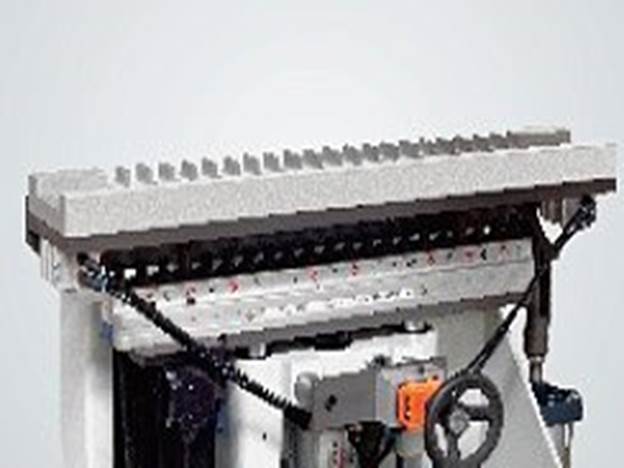

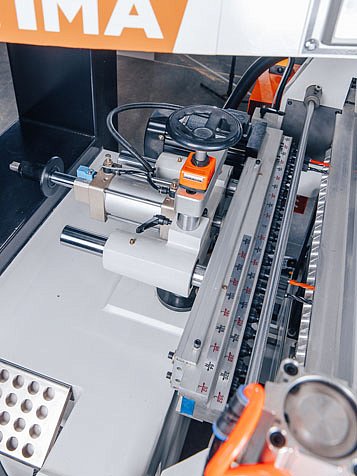

ПОВОРОТ КРАЙНЕЙ ПРАВОЙ ТРАВЕРСЫ
Позволяет менять положение в горизонтальной и вертикальной плоскости в пределах 90°, что расширяет возможности карты присадки.

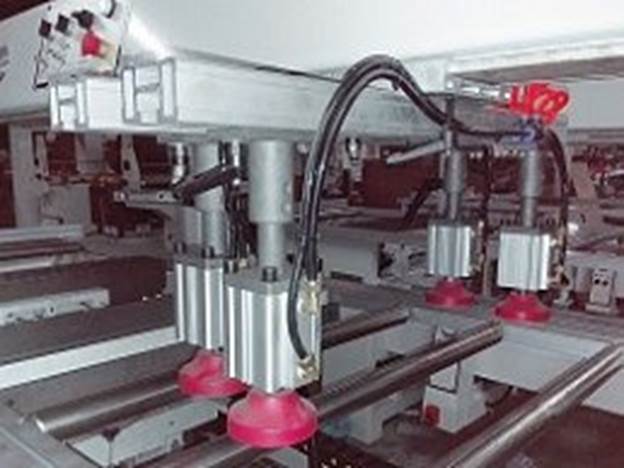

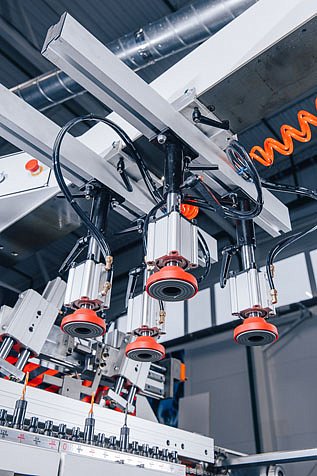

ПНЕВМОПРИЖИМЫ
Деталь жестко фиксируется четырьмя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

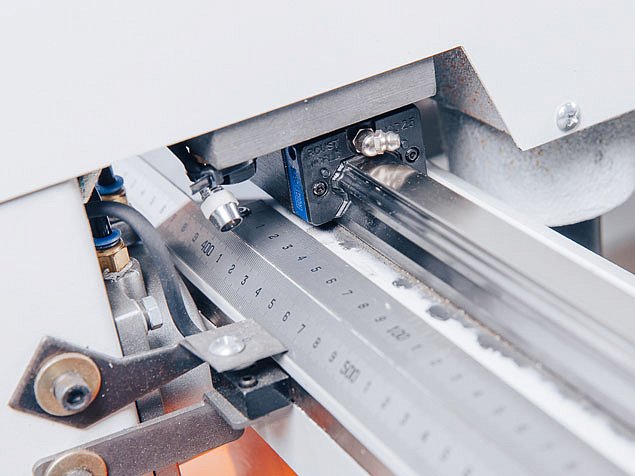

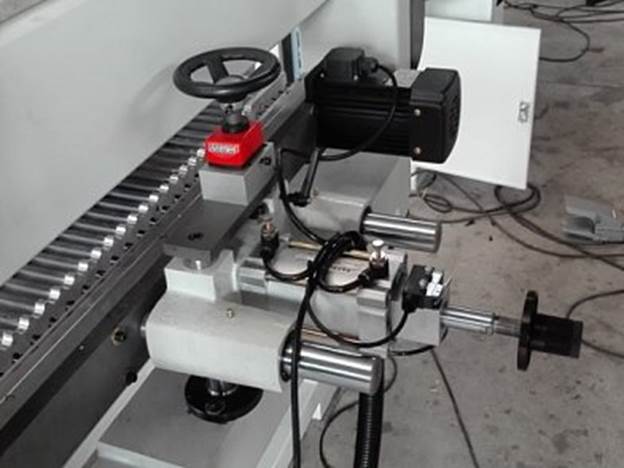

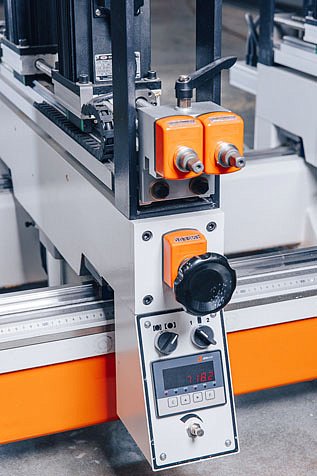

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ
Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.

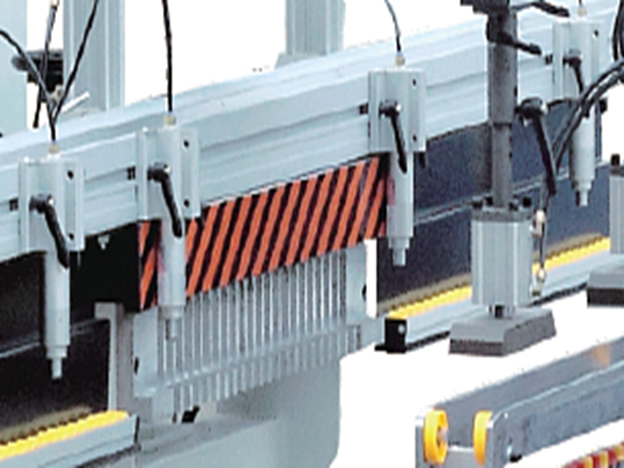

4 ПНЕВМОУПОРА
Позволяют быстро и точно базировать заготовку на заданных размерах.

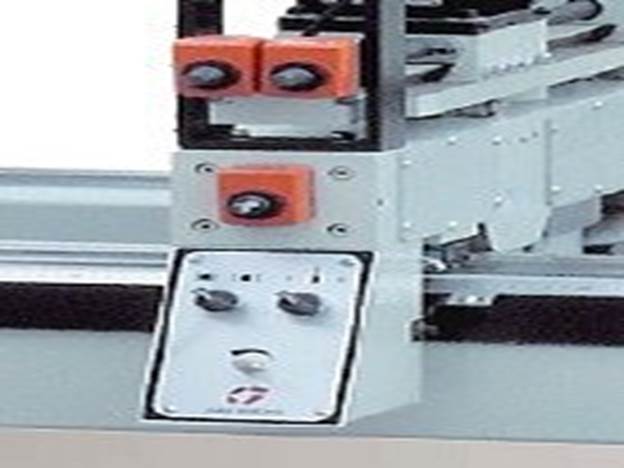

ПНЕВМОФИКСАЦИЯ ВЕРТИКАЛЬНОЙ ТРАВЕРСЫ
Позволяет жестко фиксировать положение траверсы исключая смещение положения.

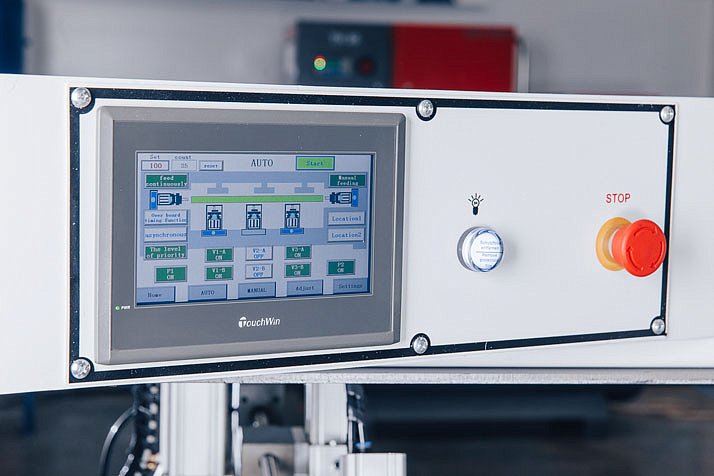

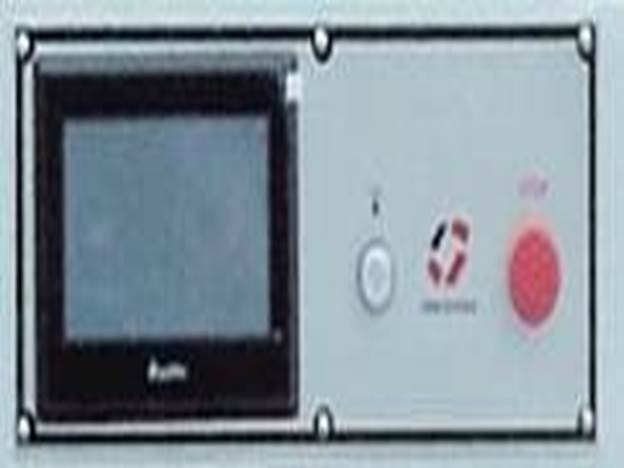

СИСТЕМА УПРАВЛЕНИЯ
PLC контроллер для удобного управления и обслуживания станка.

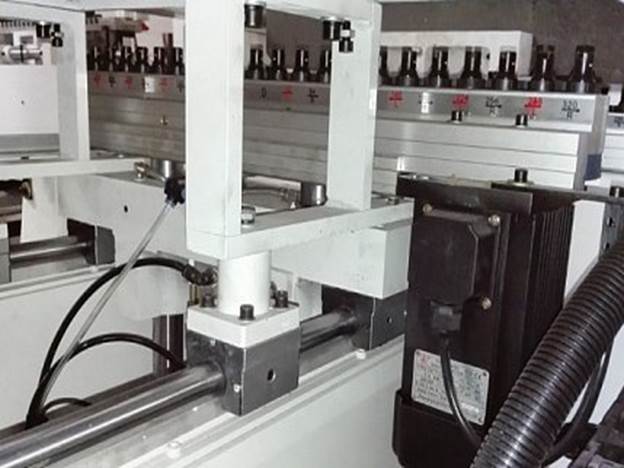

ЦИЛИНДРИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.

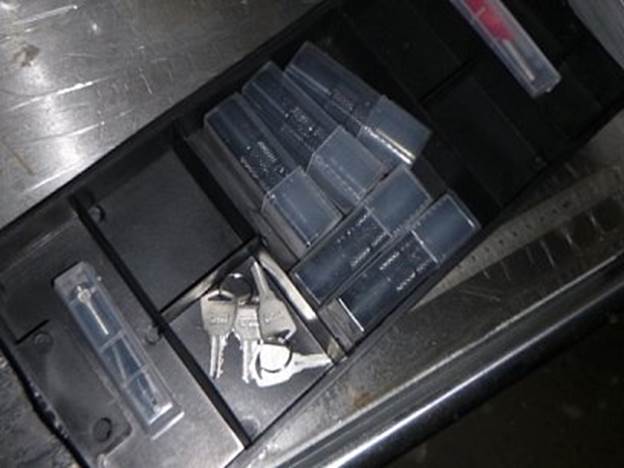

БЫСТРОСЪЕМНЫЕ ПАТРОНЫ
В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка.

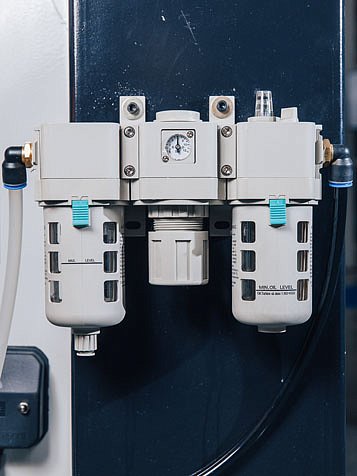

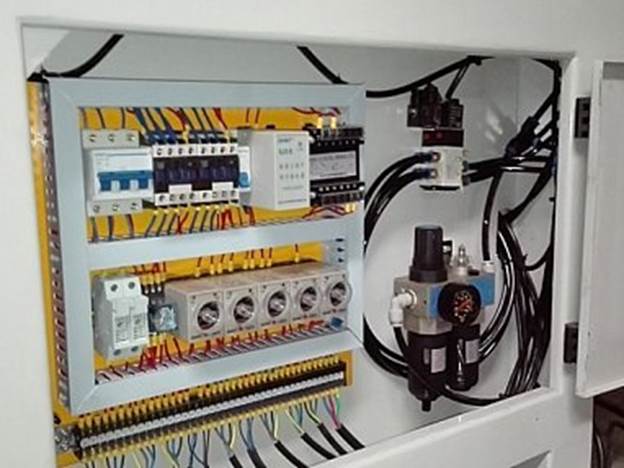

БЛОК ПОДГОТОВКИ ВОЗДУХА И ЭЛЕКТРОСИСТЕМА
Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы.

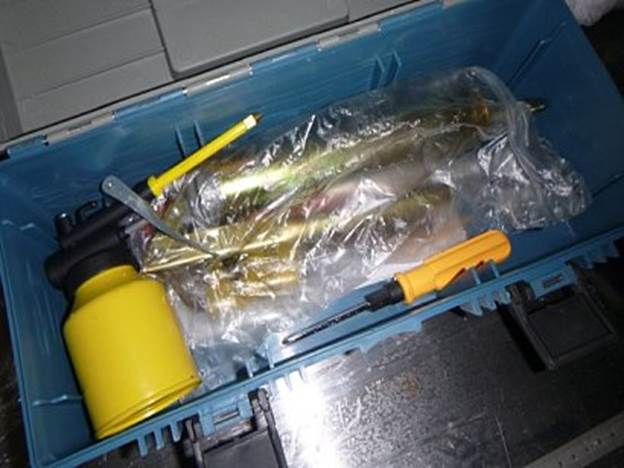

КОМПЛЕКТ ЗИП
В комплект ЗИП входит все необходимое для обслуживания станка.

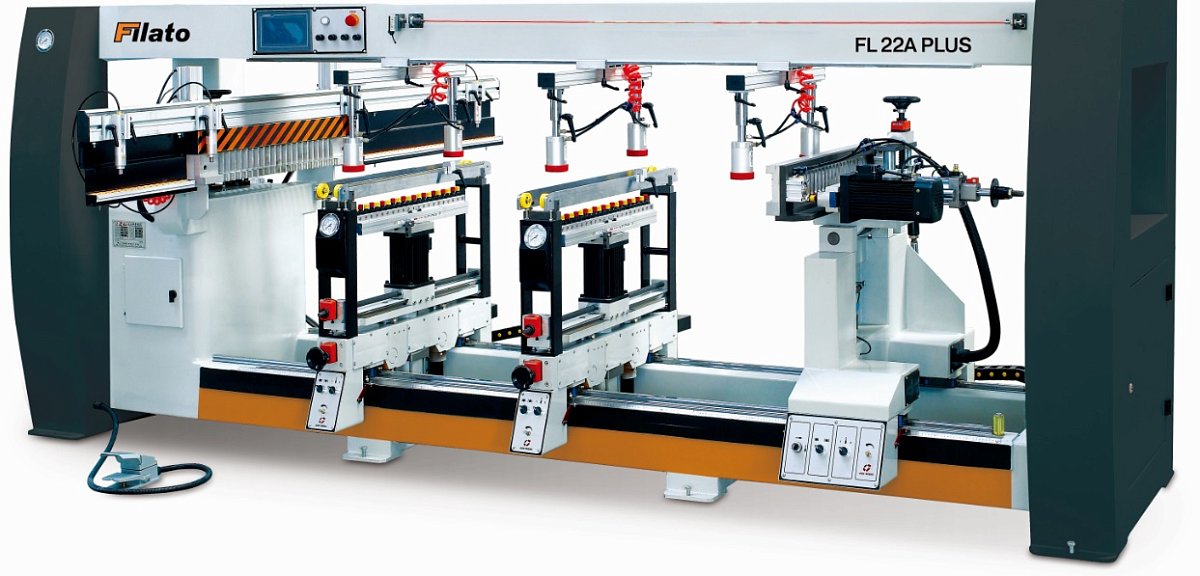

| Модель | FL-22A Plus |
| Кол-во шпинделей, шт. | 84 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Количество сверлильных траверс, шт. | 4 |
| Максимальное расстояние между шпинделями, мм | 2450 х 640 |
| Минимальное расстояние между шпинделями, мм | 220 х 32 |
| Толщина детали, мм | 8 - 80 |
| Макс. глубина сверления, мм | 50 |
| Частота вращения шпинделей, об/мин | 2840 |
| Мощность электродвигателя, кВт | 6 |
| Рабочее давление, атм. | 6 - 8 |
| Расход воздуха для пневмооборудования, л/цикл | 1200 |
| Длина, мм | 3800 |
| Ширина, мм | 2500 |
| Высота, мм | 1650 |
| Вес, кг | 1100 |
