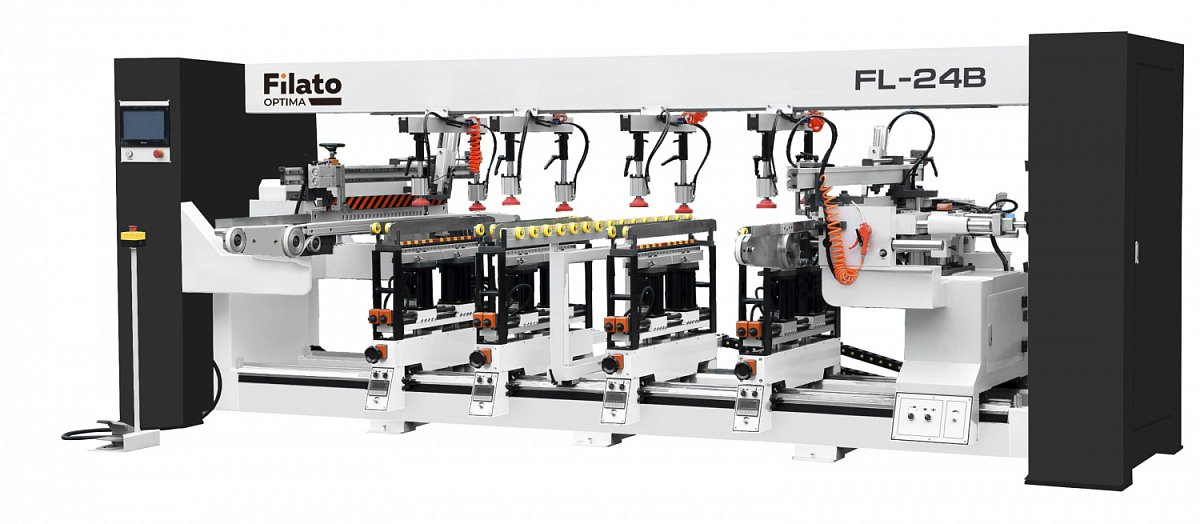

Назначение
Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Получаемые изделия
Конструктивные особенности

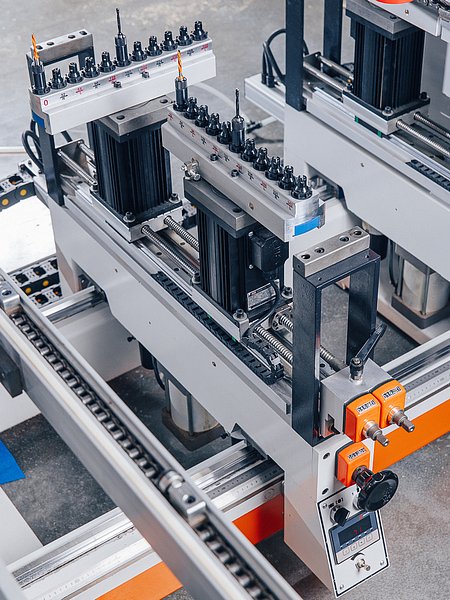

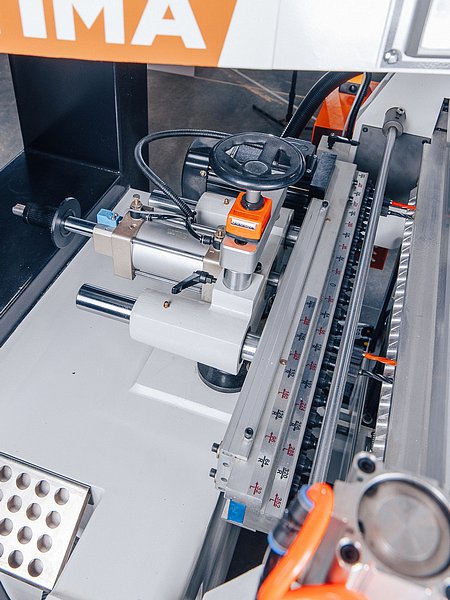

ПОВОРОТ ВЕРТИКАЛЬНЫХ ТРАВЕРС
Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки.
22 ШПИНДЕЛЯ В ГОРИЗОНТАЛЬНОЙ ТРАВЕРСЕ (FL-24B OPTIMA)
Позволяет увеличивать зону сверления до 672 мм.
СИСТЕМА АВТОЗАГРУЗКИ
Устройство автоматической подачи заготовки оснащено приводными ремнями, с помощью которых заготовка подается в зону обработки.

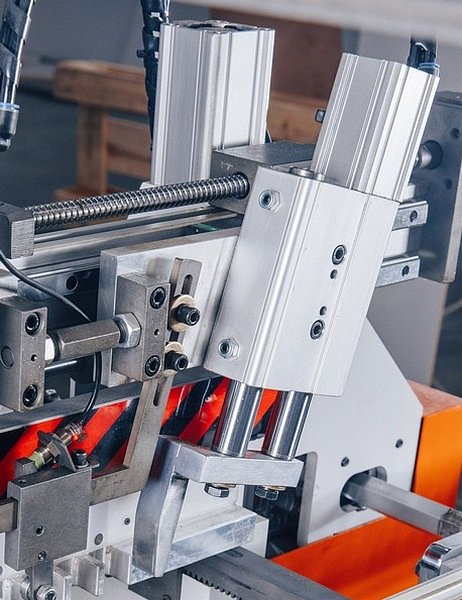

ПНЕВМОПРИЖИМЫ
Деталь жестко фиксируется восьмью вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

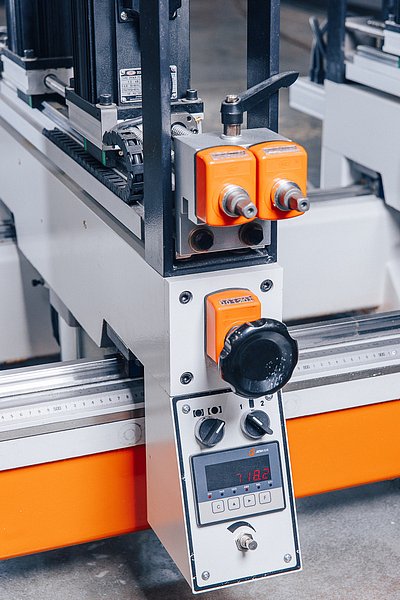

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ
Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.
2 РЕЖИМА РАБОТЫ СТАНКА
Позволяет работать станку в проходном и реверсивном режиме.
ПНЕВМОФИКСАЦИЯ ВЕРТИКАЛЬНОЙ ТРАВЕРСЫ
Позволяет жестко фиксировать положение траверсы исключая смещение положения.

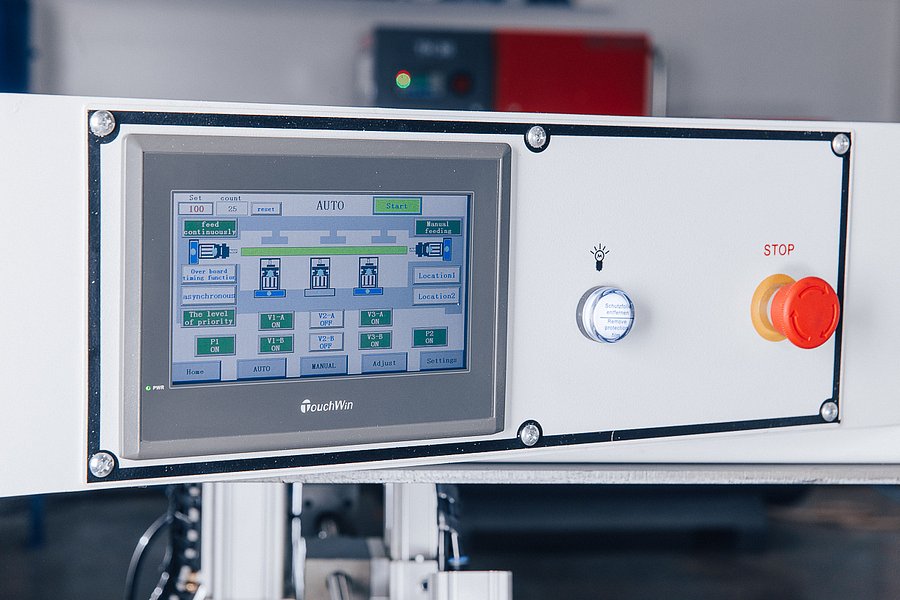

СИСТЕМА УПРАВЛЕНИЯ
PLC контроллер для удобного управления и обслуживания станка.
ЦИЛИНДРИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.
БЫСТРОСЪЕМНЫЕ ПАТРОНЫ
В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка.

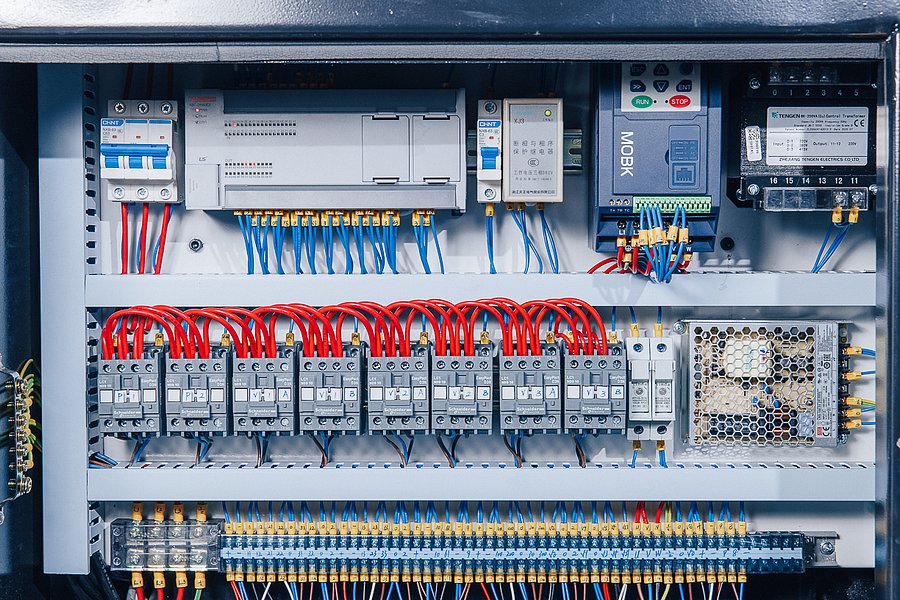

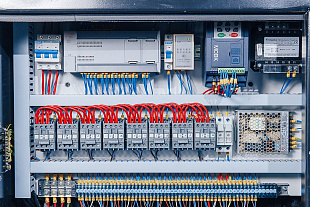

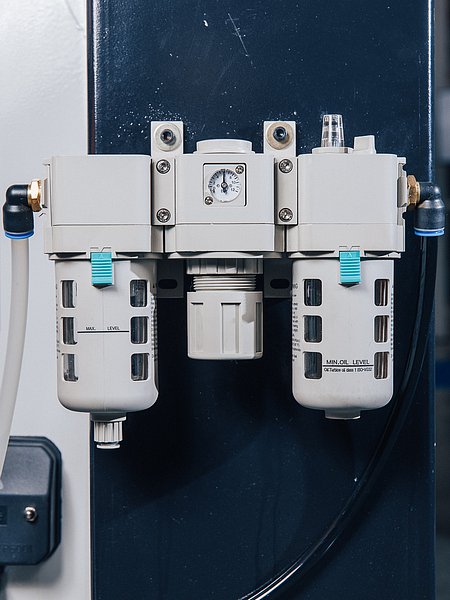

БЛОК ПОДГОТОВКИ ВОЗДУХА И ЭЛЕКТРОСИСТЕМА
Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы.
КОМПЛЕКТ ЗИП
В комплект ЗИП входит все необходимое для обслуживания станка.
Дополнительная комплектация
БЫСТРОСМЕННЫЕ ПАТРОНЫ
Патроны – это оснастка для зажима глухих, сквозных и чашечных сверл, которая крепится на шпиндель сверлильно-присадочного оборудования. Быстросменные патроны актуальны в работе предприятий любого масштаба – от небольших мастерских до крупных комплексов. Такое оборудование значительно повышает эффективность станков с ЧПУ и ручного инструмента.
РЕЖУЩИЙ ИНСТРУМЕНТ
Сверла относятся к профессиональному инструменту, который используют на для станков по дереву на мебельных предприятиях. Они предназначены для сверления разных видов отверстий в торцах и пластях деталей на сверлильно-присадочном оборудовании.
| Модель | FL-24B Optima |
| Кол-во шпинделей, шт. | 130 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Количество сверлильных траверс, шт. | 6 (2 + 4 x 11 x 2) |
| Максимальное расстояние между шпинделями, мм | 2450 x 672 |
| Минимальное расстояние между шпинделями | 220 x 32 |
| Толщина детали, мм | 8 - 50 |
| Макс. глубина сверления, мм | 50 |
| Скорость обработки деталей, шт./мин | 13 - 16 |
| Частота вращения шпинделей, об/мин | 2840 |
| Мощность эл/двигателя, кВт | 16,1 |
| Рабочее давление, атм. | 6 - 8 |
| Расход воздуха для пневмооборудования, л/цикл | 1200 |
| Длина, мм | 5000 |
| Ширина, мм | 2550 |
| Высота, мм | 1650 |
| Вес, кг | 2500 |
