Назначение
Применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели.

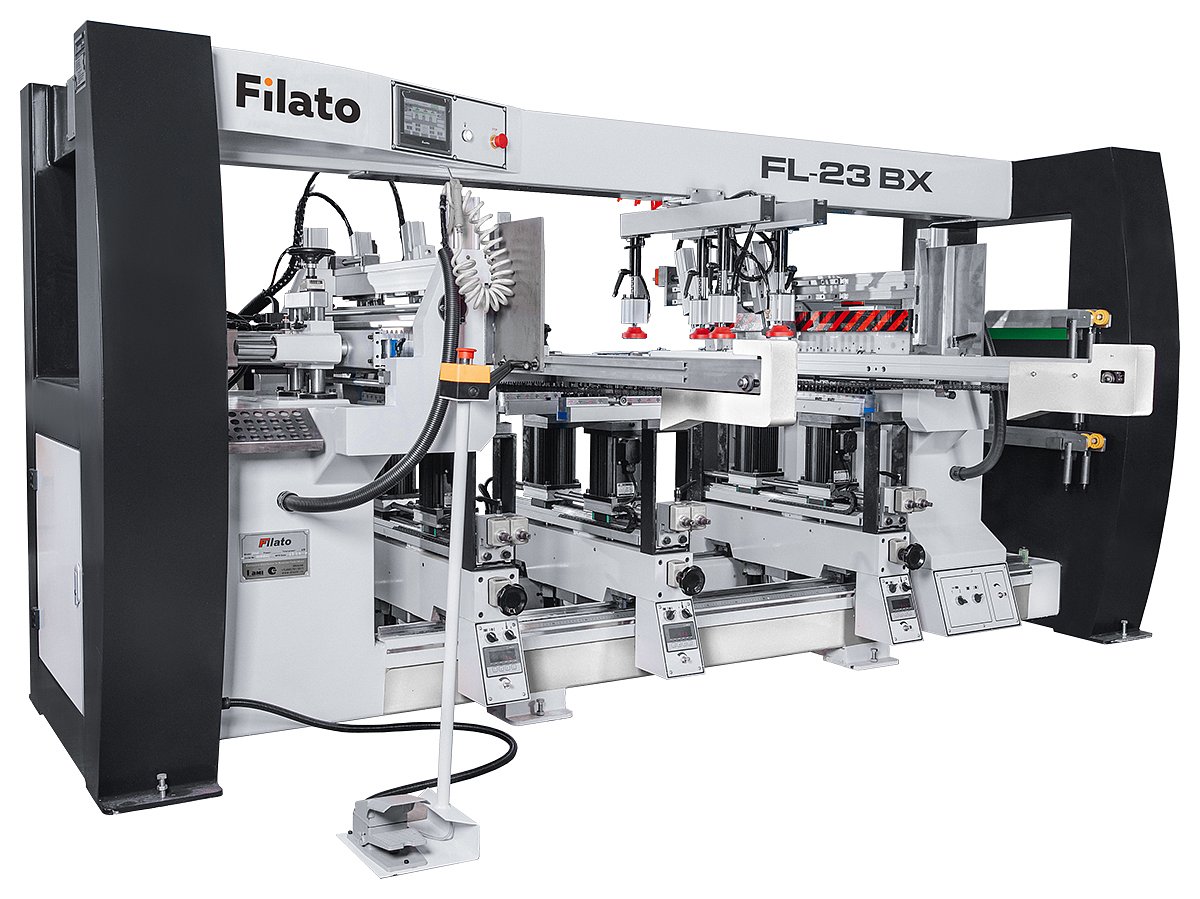

Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.
Область применения
Предприятия и цеха по производству мебели с серийным и массовым выпуском продукции.
Схема обработки
Получаемые изделия
Конструктивные особенности
НАКОПИТЕЛЬ СИСТЕМА ПОДАЧИ ЗАГОТОВОК
Позволяет обслуживать станок одному оператору. Подача заготовок осуществляется толкателями, установленными на цепи, что делает работу механизма подачи стабильной.

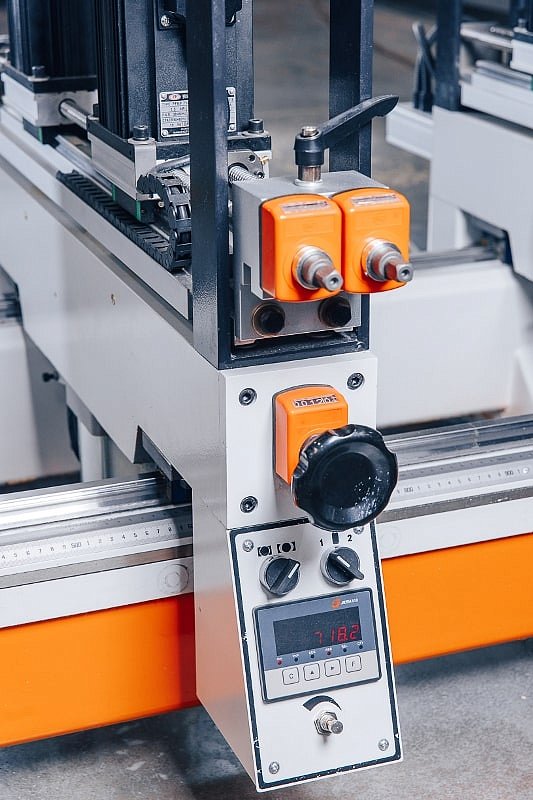

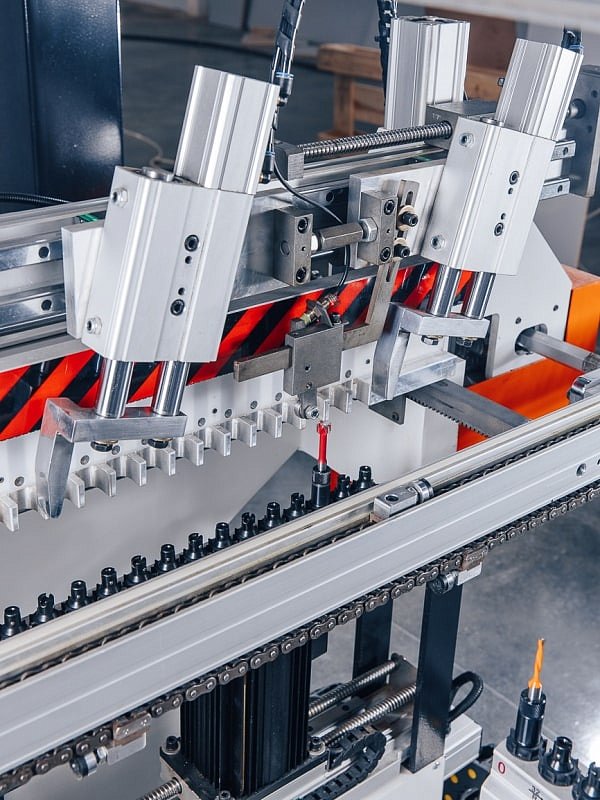

ДВОЙНАЯ ПАРА УПОРОВ
Позволяет обрабатывать одновременно до 2 заготовок.
ОПЦИЯ
Можно установить 3 пару упоров для одновременной работы с 3 узкими заготовками.

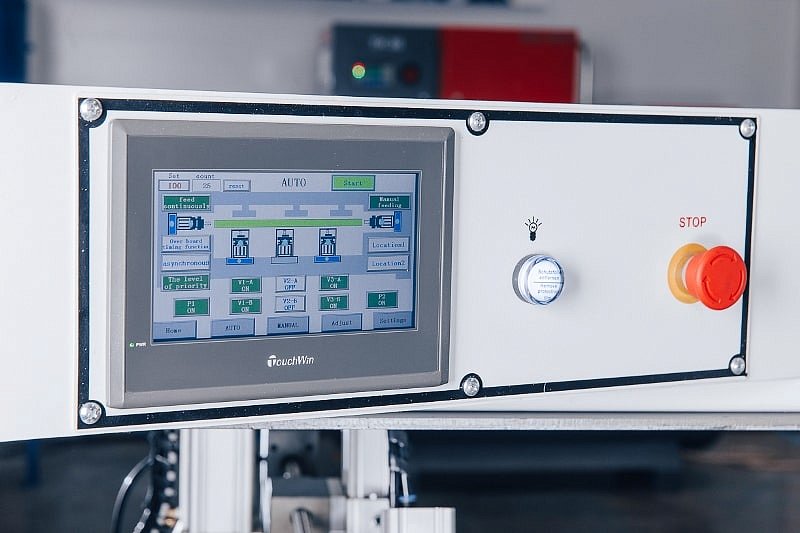

СИСТЕМА УПРАВЛЕНИЯ
PLC контроллер для удобного управления и обслуживания станком.
СИСТЕМА ОБДУВА
Пистолет для обдува рабочего места входит в базовую комплектацию.
| Модель | FL-23BXS |
| Максимальный размер заготовки, мм | 1500 x 672 |
| Минимальный размер заготовки, мм | 220 x 32 |
| Толщина панели, мм | 12 - 40 |
| Количество шпинделей, шт. | 110 |
| Размер заготовки при обработке 1 детали, мм | 60 - 630 |
| Размер заготовки при обработке 2 деталей, мм | 60 - 320 |
| Скорость обработки 1 заготовки в мин. | 13 - 16 |
| Скорость обработки 2-х заготовок в мин. | 20 - 26 |
| Максимальная глубина сверления, мм | 50 |
| Посадочный диаметр шпинделей, мм | 10 |
| Частота оборотов, об/мин | 2840 |
| Давление воздуха, МПа | 0,5 - 0,6 |
| Расход воздуха для пневмооборудования, л/цикл | 1200 |
| Общая мощность, кВт | 12,55 |
| Длина, мм | 3400 |
| Ширина, мм | 2250 |
| Высота ,мм | 1650 |
| Вес, кг | 1700 |
