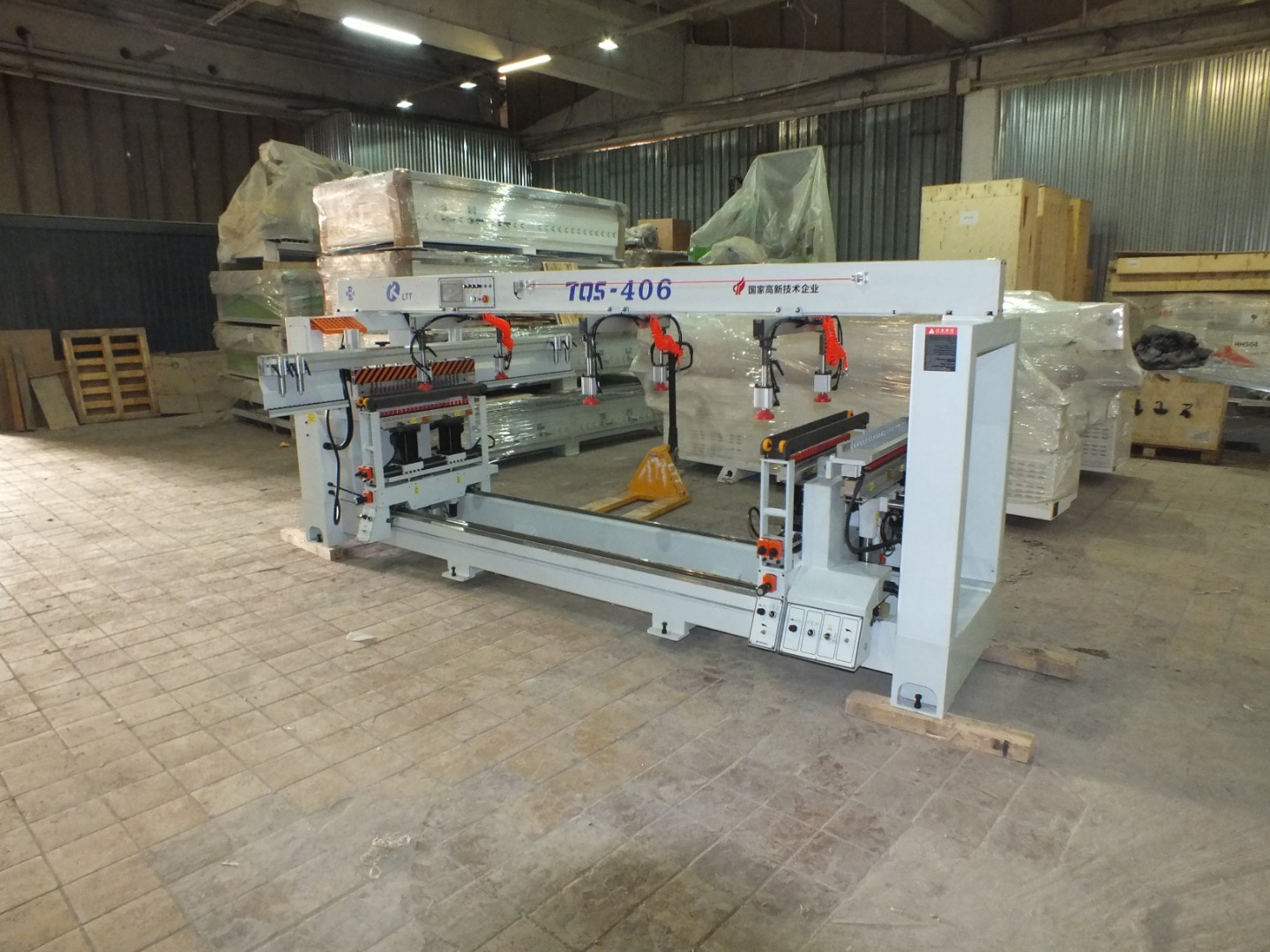

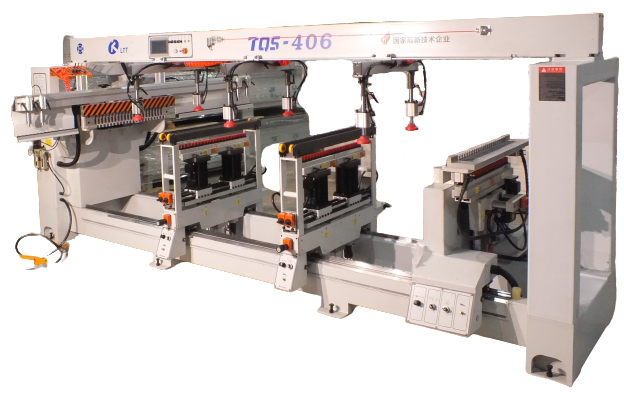

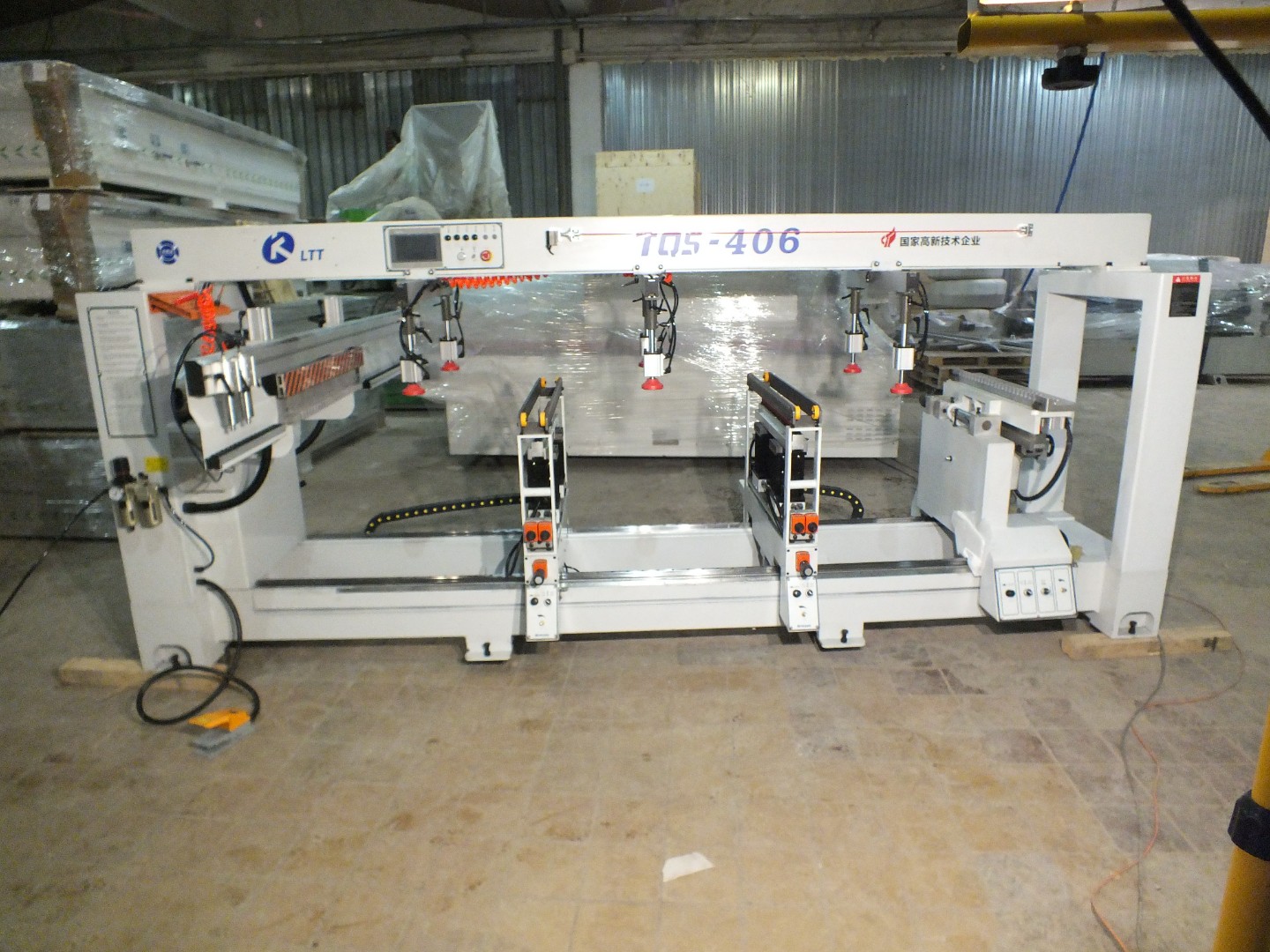

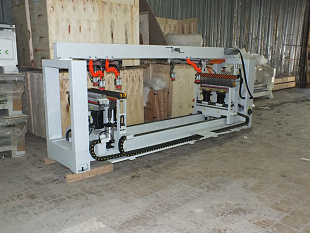

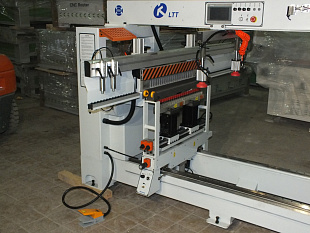

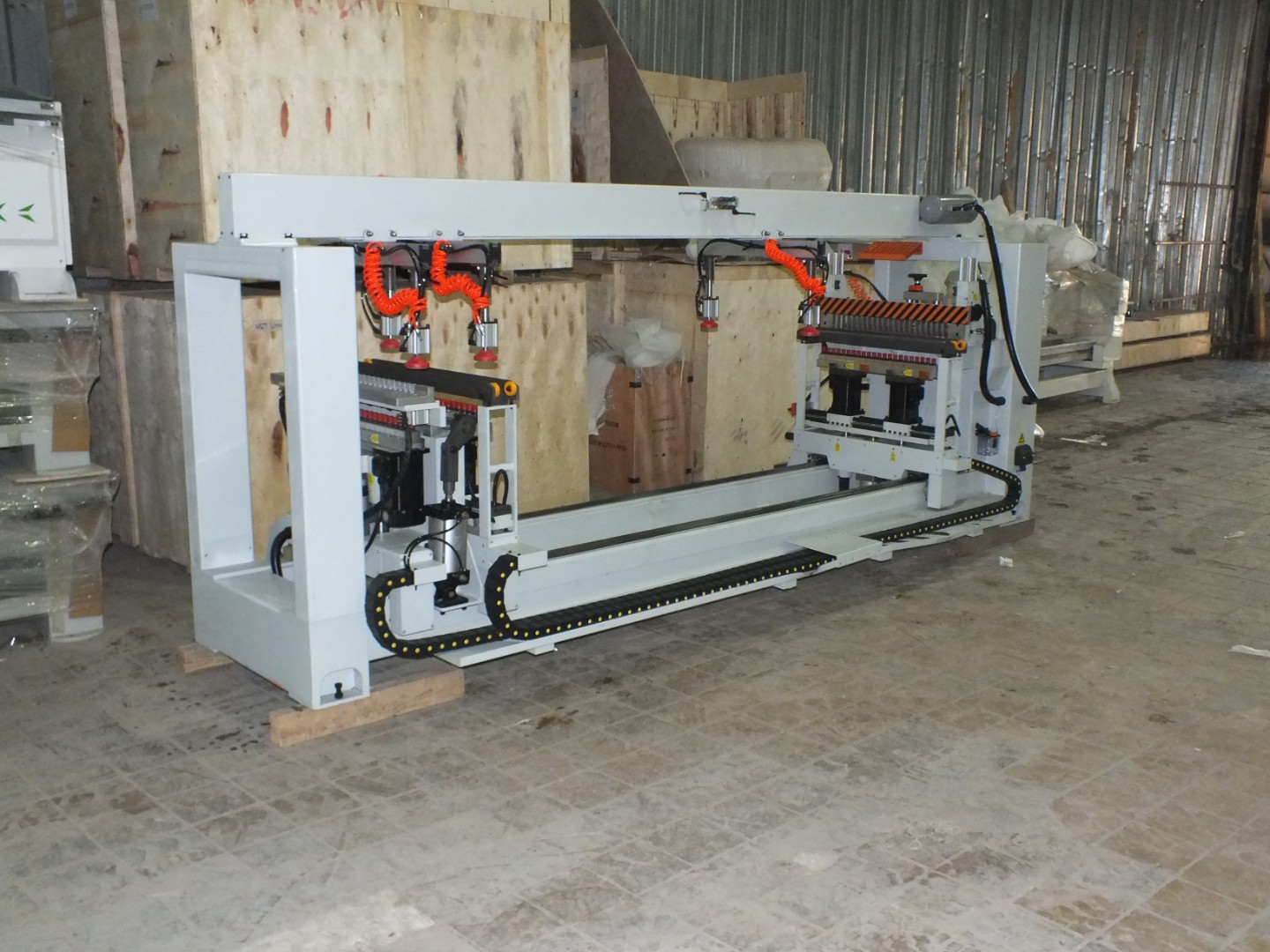

Сверлильно-присадочный станок
с поворотными вертикальными траверсами
мод.TQS-406
Сверлильно-присадочный станок серииTQS-406 предназначен для сверления за один проход сквозных и глухих отверстий под фурнитуру в пласти и торцах деталей корпусной мебели. Работа станка осуществляется в полуавтоматическом режиме. Применяется на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

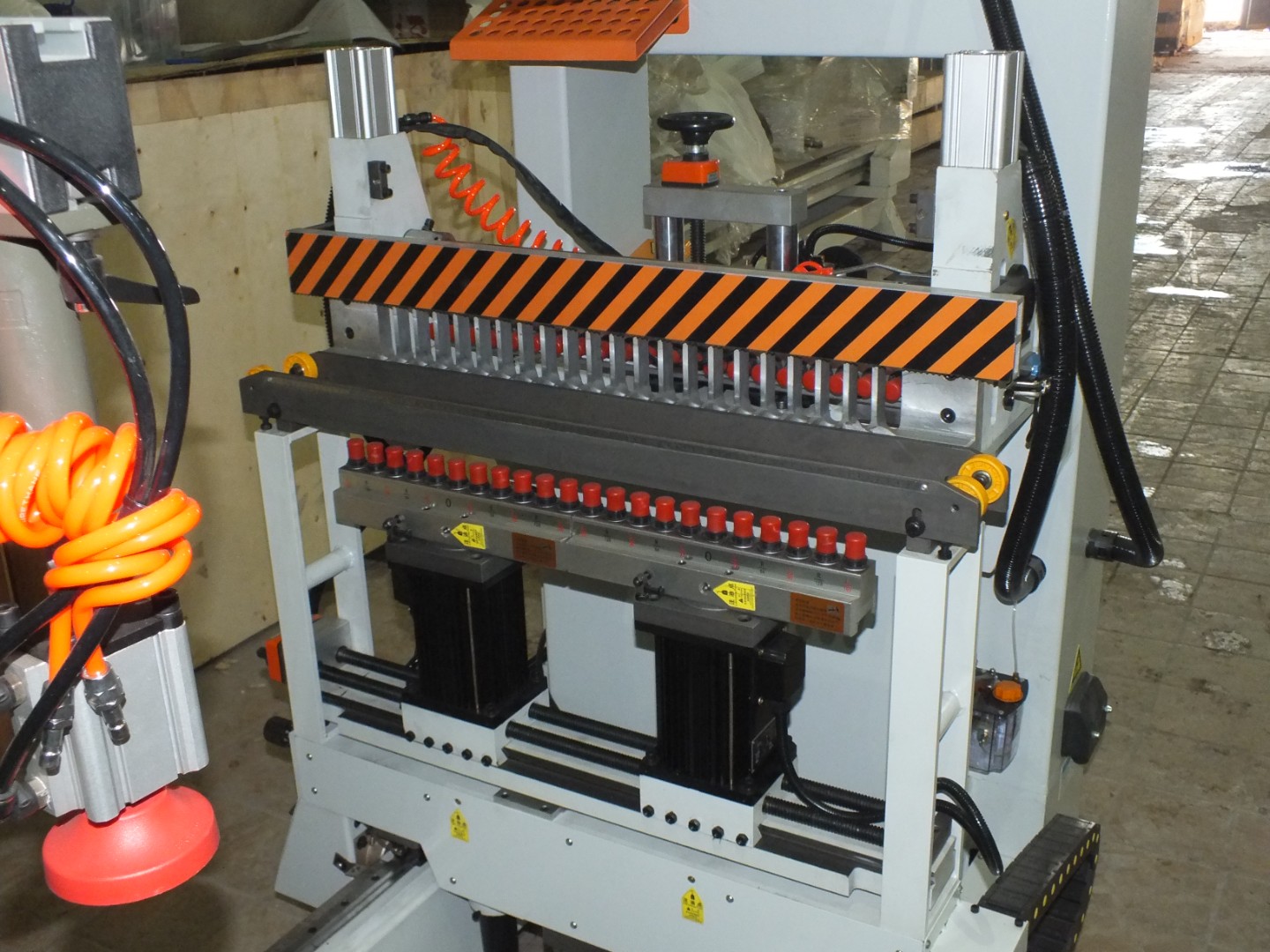

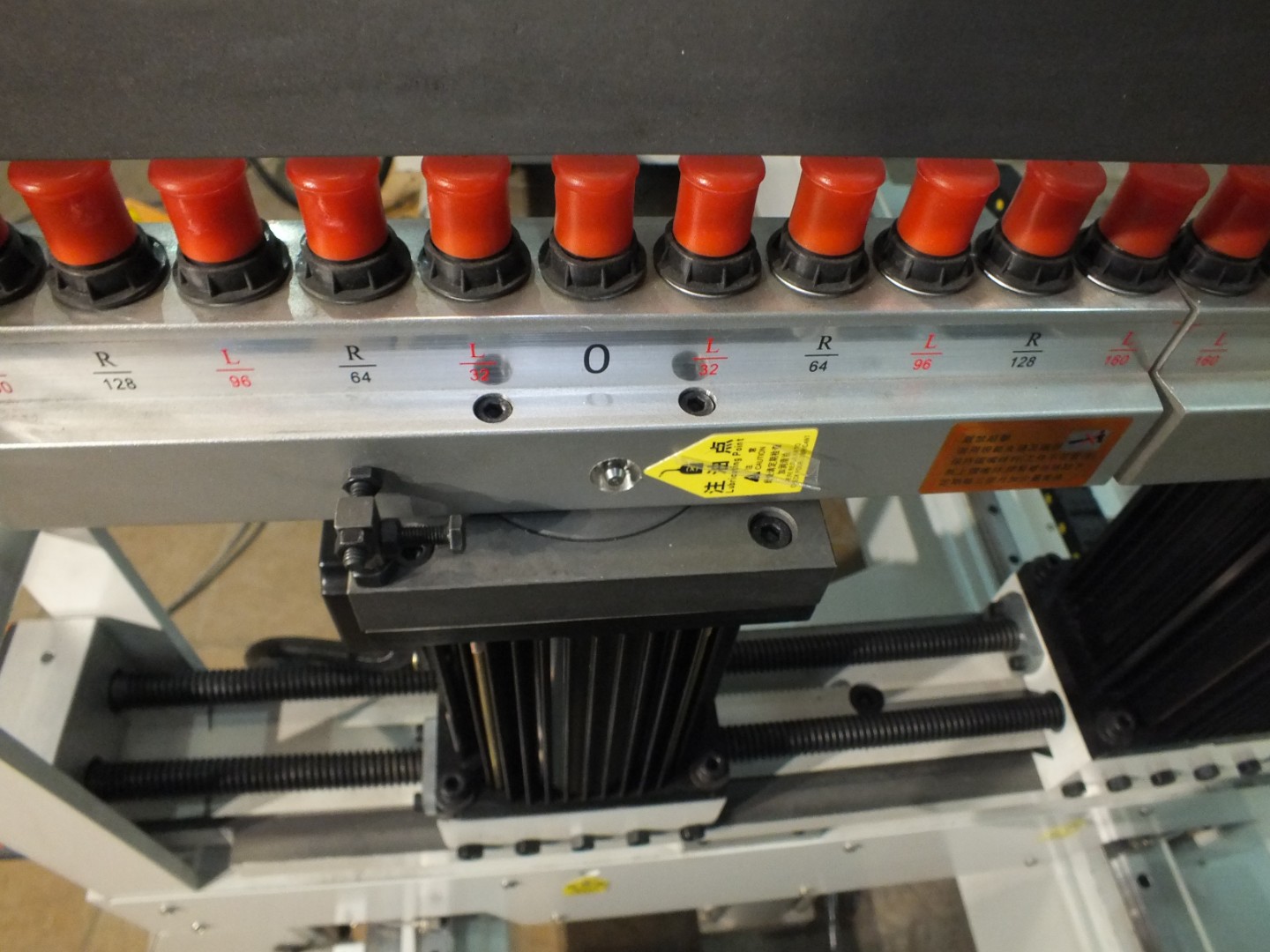

- Горизонтальная траверса 22 шпинделя

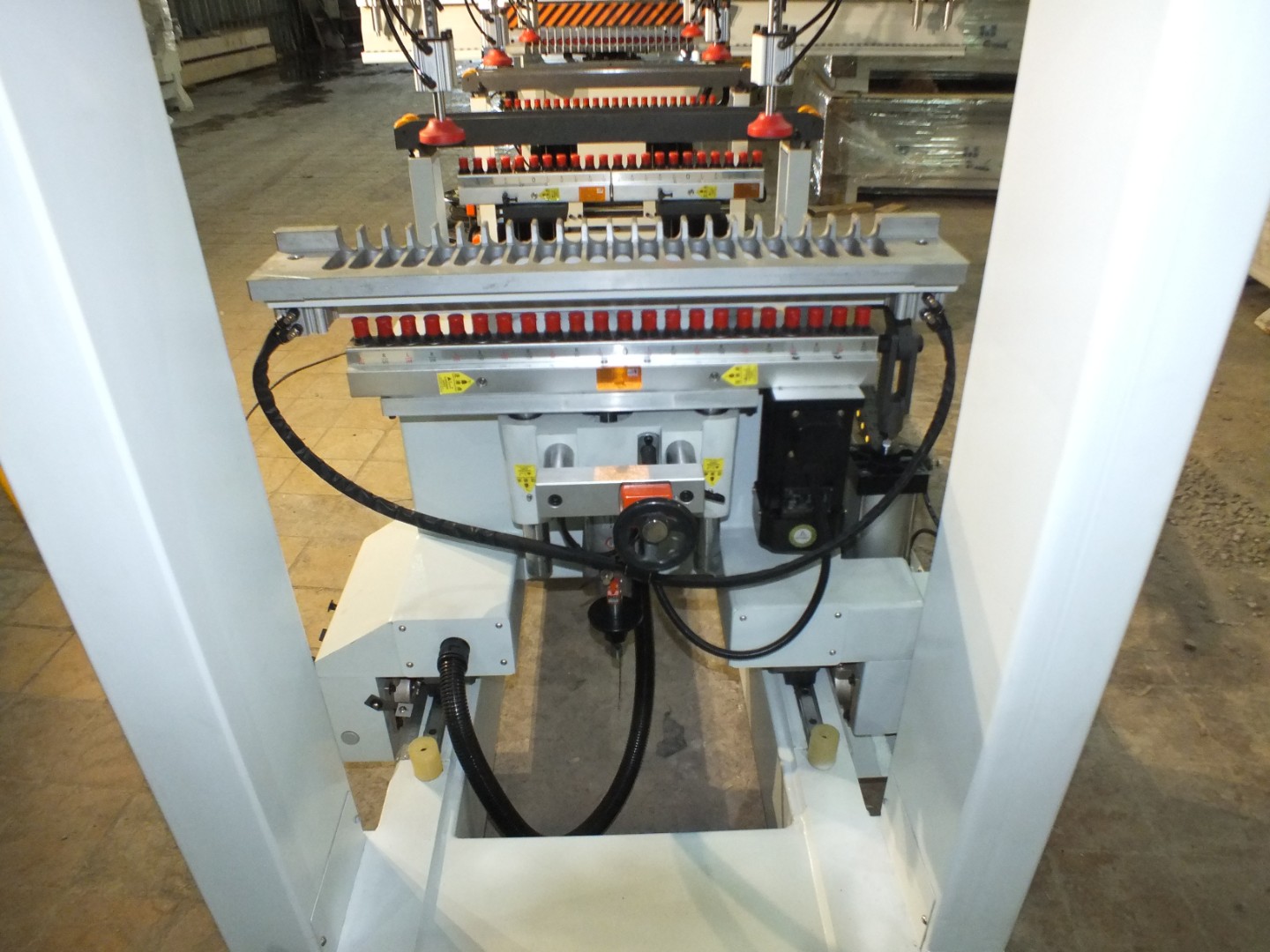

- Две вертикальные траверсы 44 шпинделя (4х11)
- Вертикальные траверсы с поворотом 2х11 шпинделей в горизонтальной плоскости на 900

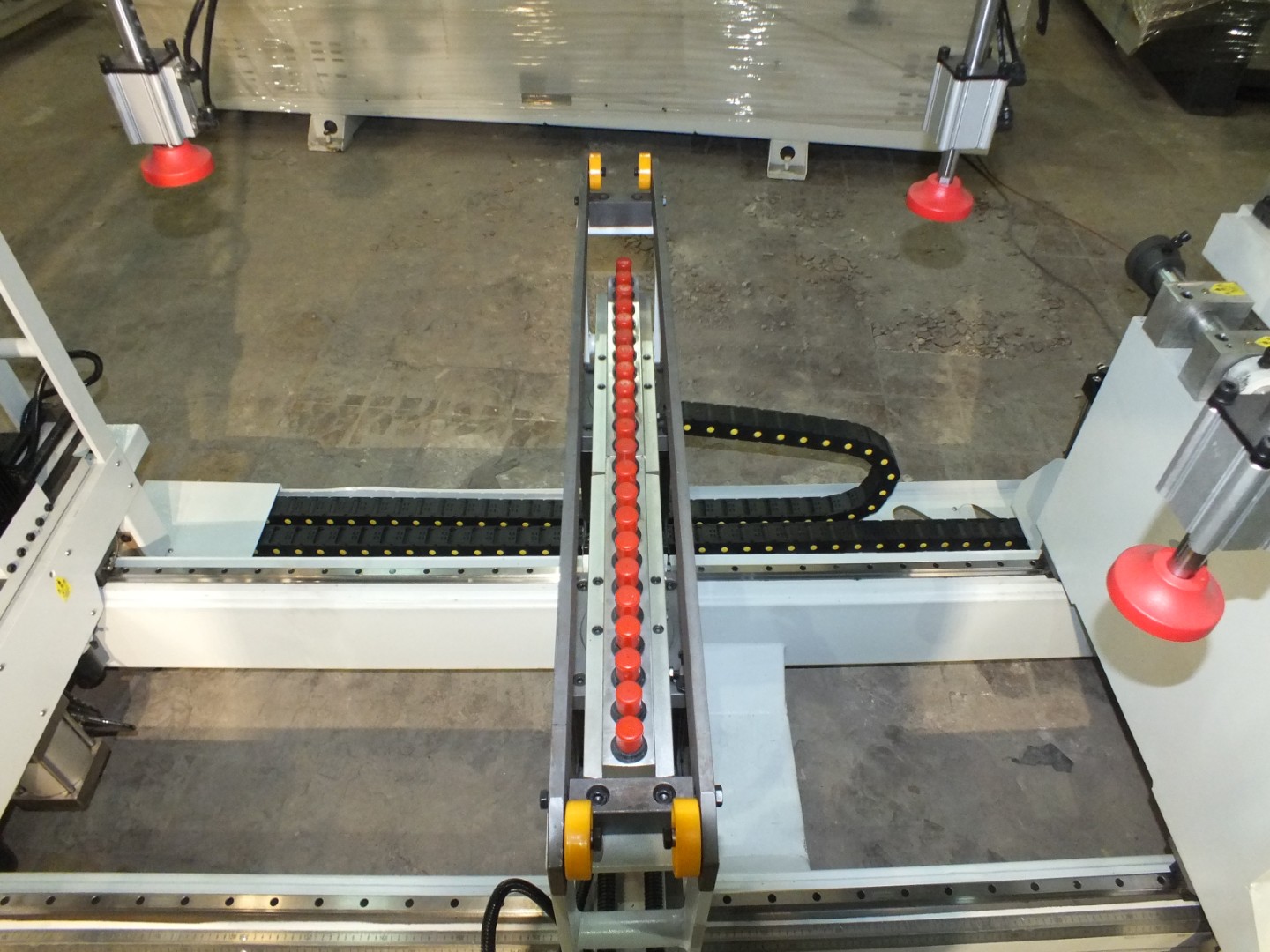

- Универсальная траверса 22 шпинделя
Технические характеристики
|
Наименование |
Параметры |
|
Количество шпинделей, шт |
88 |
|
Расстояние между шпинделями (шаг), мм |
32 |
|
Максимальная рабочая зона, мм |
2600x2500 |
|
Минимальное расстояние между вертикальными группами, мм |
130 |
|
Максимальный диаметр сверления горизонтальных траверс, мм |
25 |
|
Максимальный диаметр сверл при полном заполнении траверсы, мм |
13 |
|
Максимальная глубина сверления вертикальной группы, мм |
60 |
|
Максимальная глубина сверления горизонтальной группы, мм |
60 |
|
Максимальная толщина панели, мм |
50 |
|
Частота вращения шпинделей, об/мин |
2840 |
|
Мощность двигателей горизонтальной группы, кВт |
3,0 (1,5х2) |
|

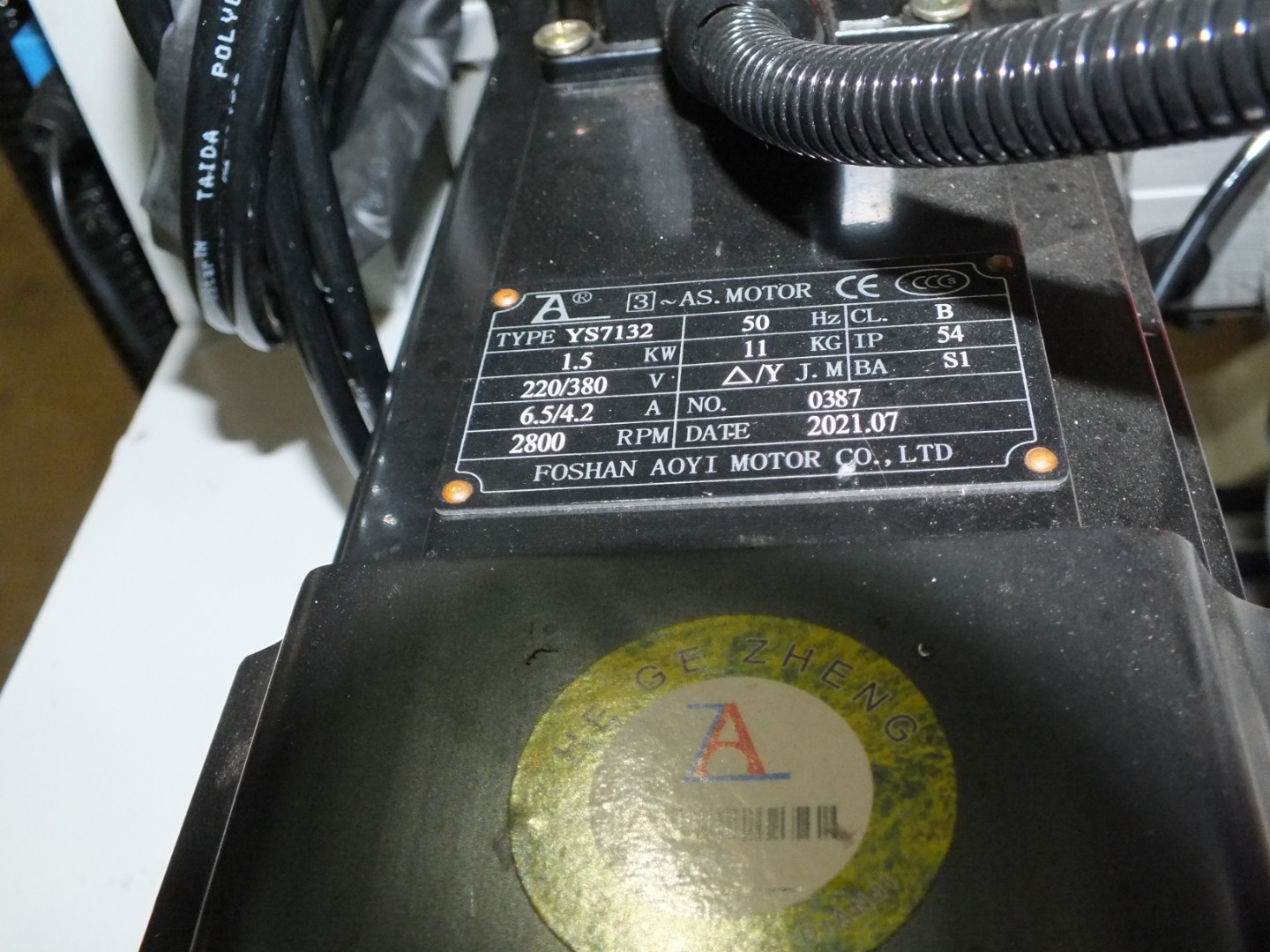

Мощность двигателей вертикальной группы, кВт |
6.0 (1,5х4) |
|
Рабочее давление, Бар |
6-7 |
|
Габаритные размеры, мм |
4100х1500х1600 |
|
Транспортные габариты, м |
4150х1550х1650 |
|
Вес, кг |
1450 |
- Напряжение: 380
- Количество шпинделей: 88
- Расстояние между шпинделями, мм: 32
- Количество шпинделей, шт.: 88
- Глубина горизонтального сверления, наибольшая, мм: 60
- Глубина вертикального сверления, наибольшая, мм: 60
- Количество сверлильных траверс, шт.: 4
- Максимальная рабочая зона, мм: 2600x2500
- Максимальная толщина заготовки, мм: 50
- Масса, кг: 1450
- Мощность двигателя горизонтальной группы, кВт: 3.0 (1.5x2)
- Мощность двигателя вертикальной группы, кВт: 6.0 (1.5x4)
- Наклон сверлильной траверсы, град.: 90
- Наименьшее расстояние между вертикальными сверлильными суппортами, мм:: 130
- Рабочее давление, Бар: 6-7
