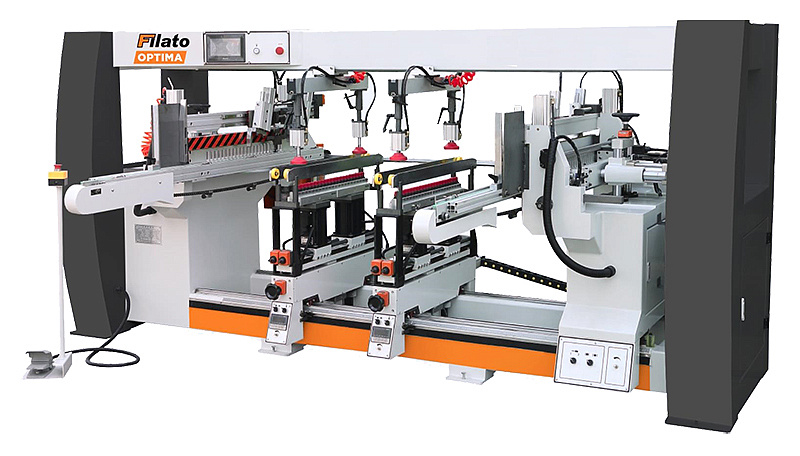

Назначение
Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Получаемые изделия
Конструктивные особенности

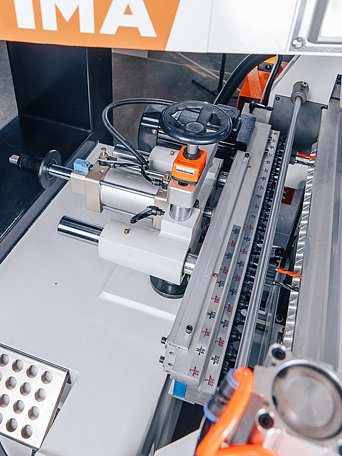

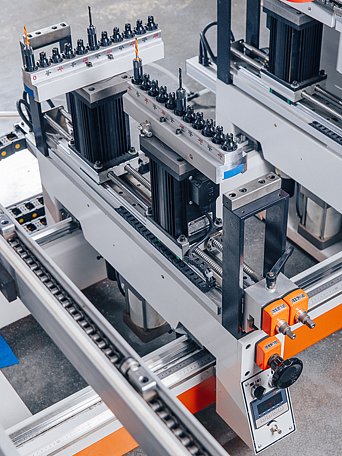

ПОВОРОТ ВЕРТИКАЛЬНЫХ ТРАВЕРС
Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки.
22 ШПИНДЕЛЯ В ГОРИЗОНТАЛЬНОЙ ТРАВЕРСЕ
Позволяет увеличивать зону сверления до 672 мм.
СИСТЕМА АВТОЗАГРУЗКИ
Оснащена магазином для подачи заготовок с цепным приводом, что позволяет автоматизировать загрузку деталей.

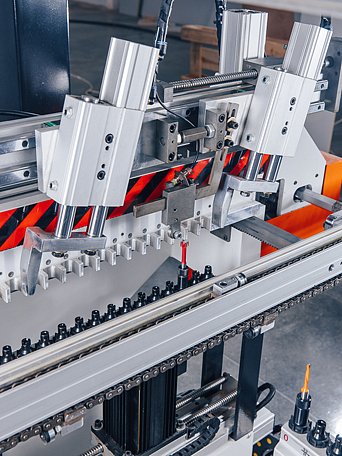

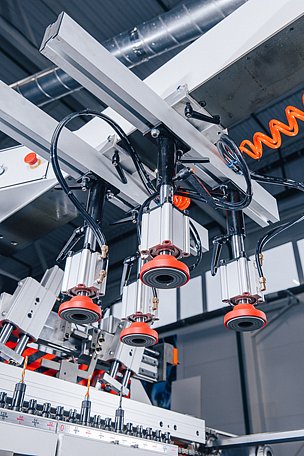

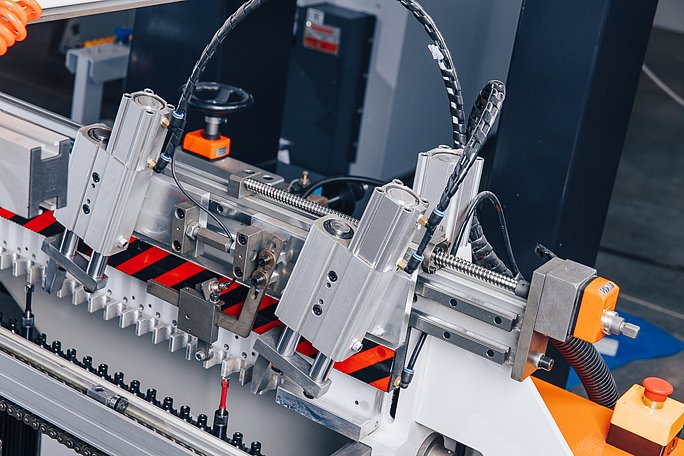

ПНЕВМОПРИЖИМЫ
Деталь жестко фиксируется восьмью вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.
ПАРНОЕ РАСПОЛОЖЕНИЕ УПОРОВ
Позволяет обрабатывать по 2 детали одновременно.

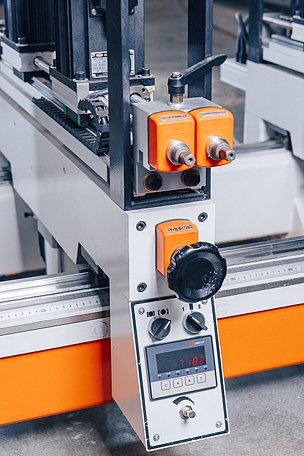

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ
Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.
ОБРАТНЫЙ ХОД
Позволяет оператору возвращать деталей при регулировке сверления.
ПНЕВМОФИКСАЦИЯ ВЕРТИКАЛЬНОЙ ТРАВЕРСЫ
Позволяет жестко фиксировать положение траверсы исключая смещение положения.

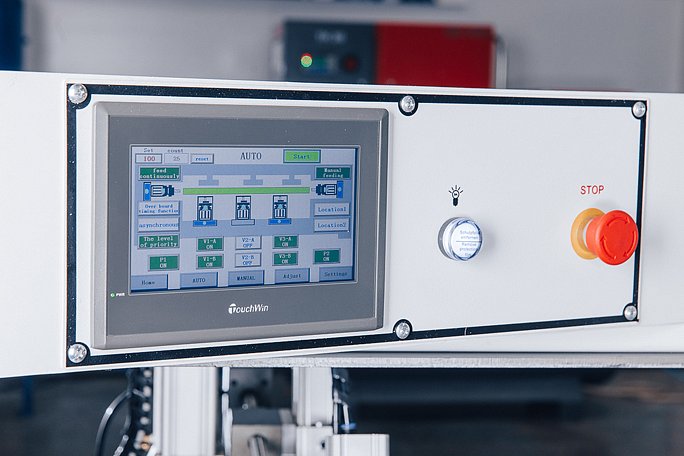

СИСТЕМА УПРАВЛЕНИЯ
PLC контроллер для удобного управления и обслуживания станка.

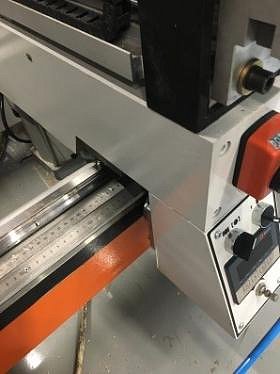

ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.

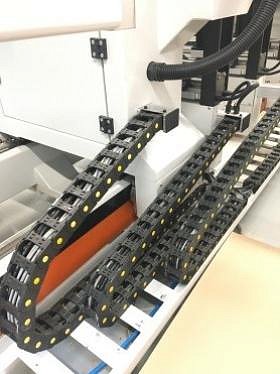

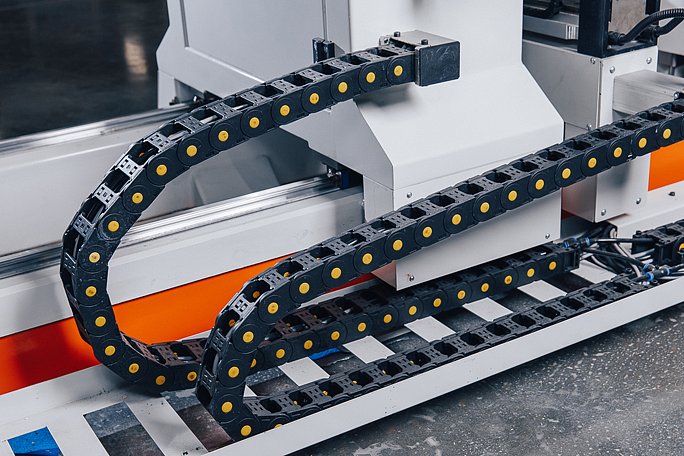

ГИБКИЕ КАБЕЛЬ-КАНАЛЫ
Электрокабеля и пневматические трубки спрятаны в гибкие кабель-каналы, что позволяет обеспечить их сохранность во время работы и перенастройке станка.
ХРАНЕНИЕ ИНСТРУМЕНТА
Удобное расположение полки для хранения рабочего инструмента, обеспечивает оператору экономить время при перенастройке станка с одной карты присадки на другую.
БЫСТРОСЪЕМНЫЕ ПАТРОНЫ
В комплект поставки включены 30 быстросъемных патронов и 10 свёрл для запуска станка.

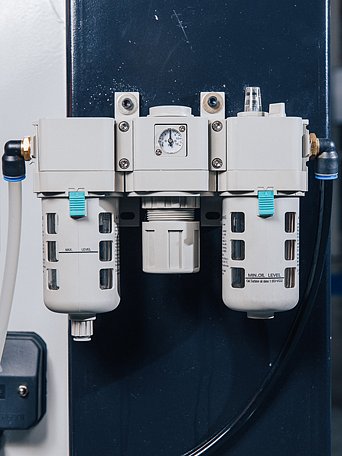

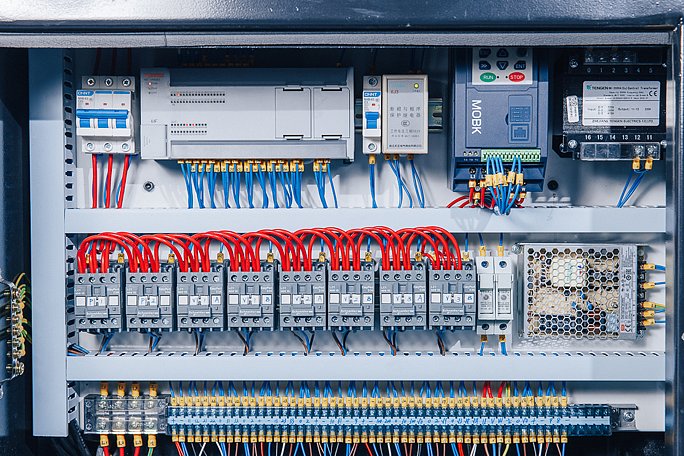

БЛОК ПОДГОТОВКИ ВОЗДУХА И ЭЛЕКТРОСИСТЕМА
Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы.
КОМПЛЕКТ ЗИП
В комплект ЗИП входит все необходимое для обслуживания станка.
| Модель | FL-22BX |
| Количество шпинделей, шт. | 86 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Количество сверлильных траверс, шт. | 4 (2 + 2 x 11 x 2) |
| Максимальное расстояние между шпинделями, мм | 1670 x 672 |
| Минимальное расстояние между шпинделями, мм | 220 x 32 |
| Толщина детали, мм | 12 - 40 |
| Максимальная глубина сверления, мм | 50 |
| Частота вращения шпинделей, об/мин. | 2840 |
| Мощность эл/двигателя, кВт | 6,5 |
| Рабочее давление, атм | 6 - 8 |
| Длина, мм | 3400 |
| Ширина, мм | 2550 |
| Высота ,мм | 1650 |
| Вес, кг | 1500 |
