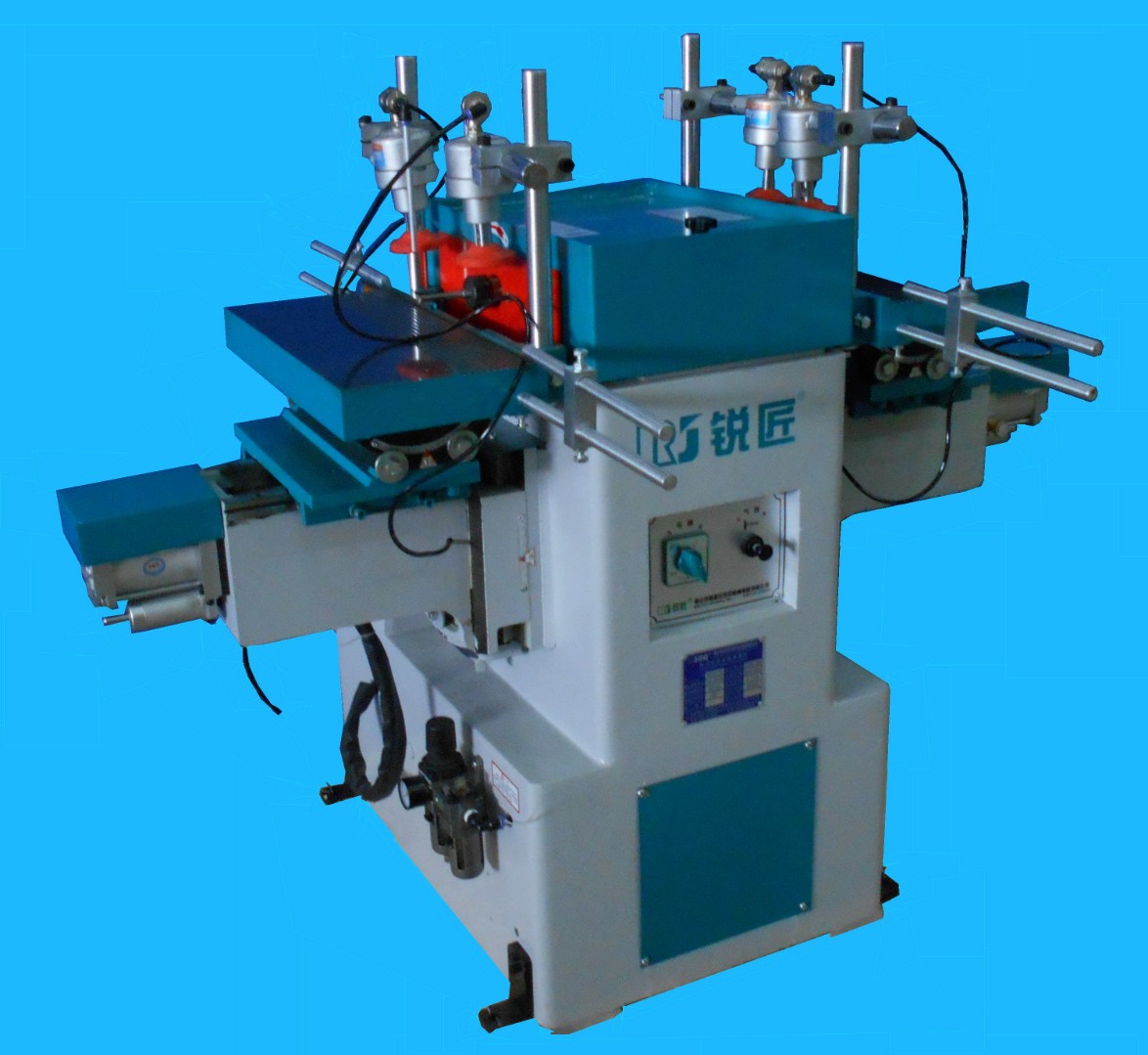

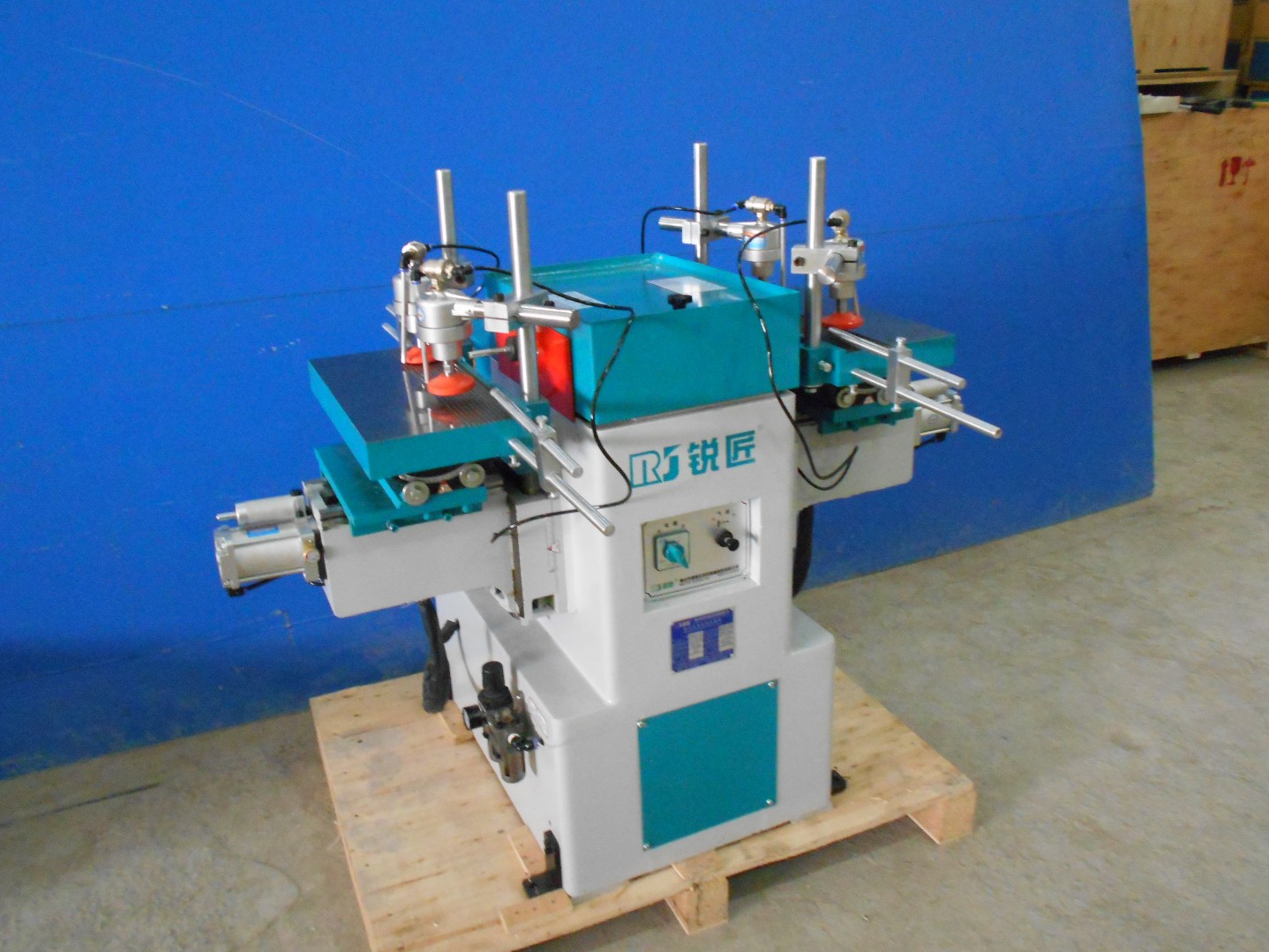

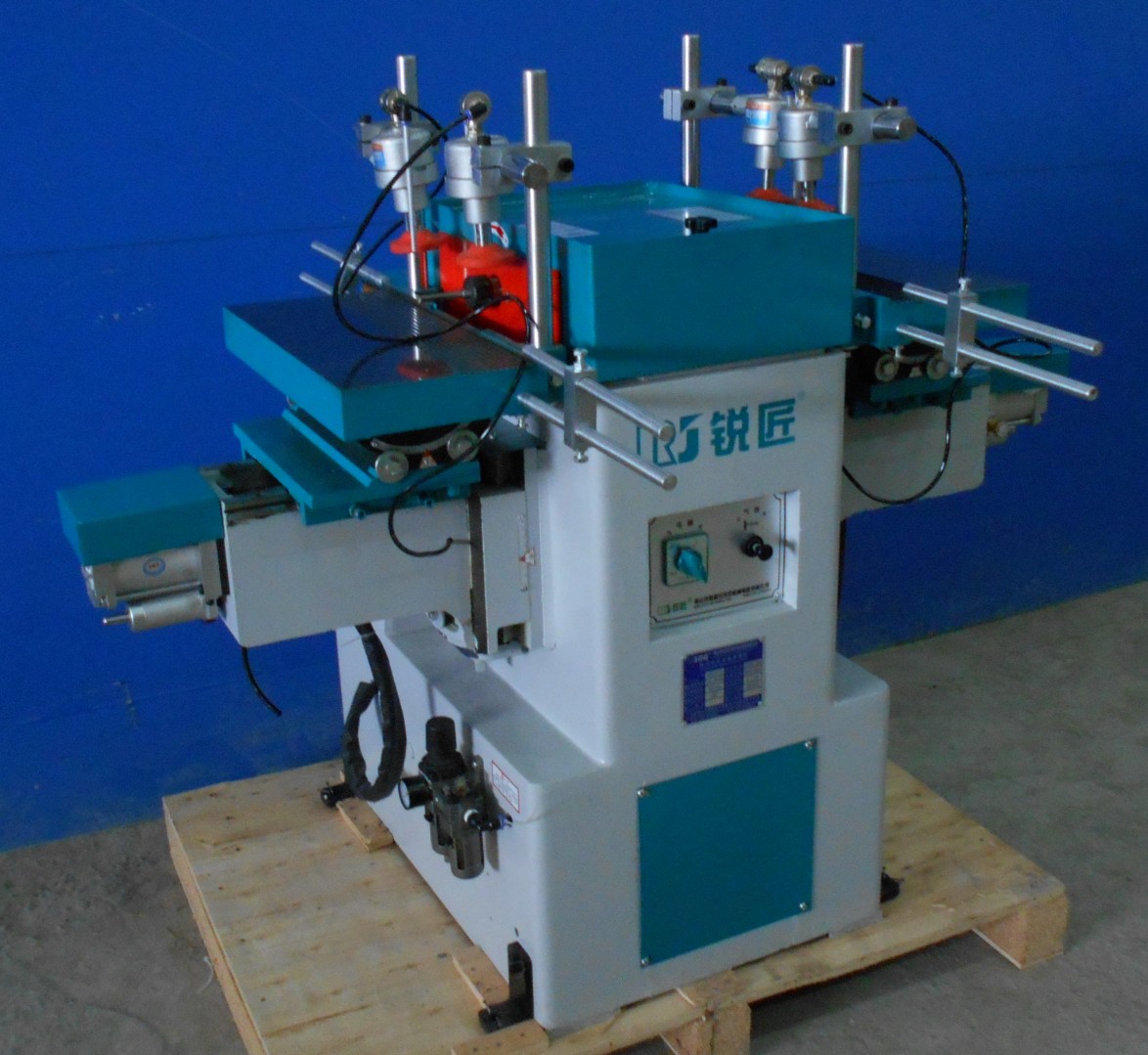

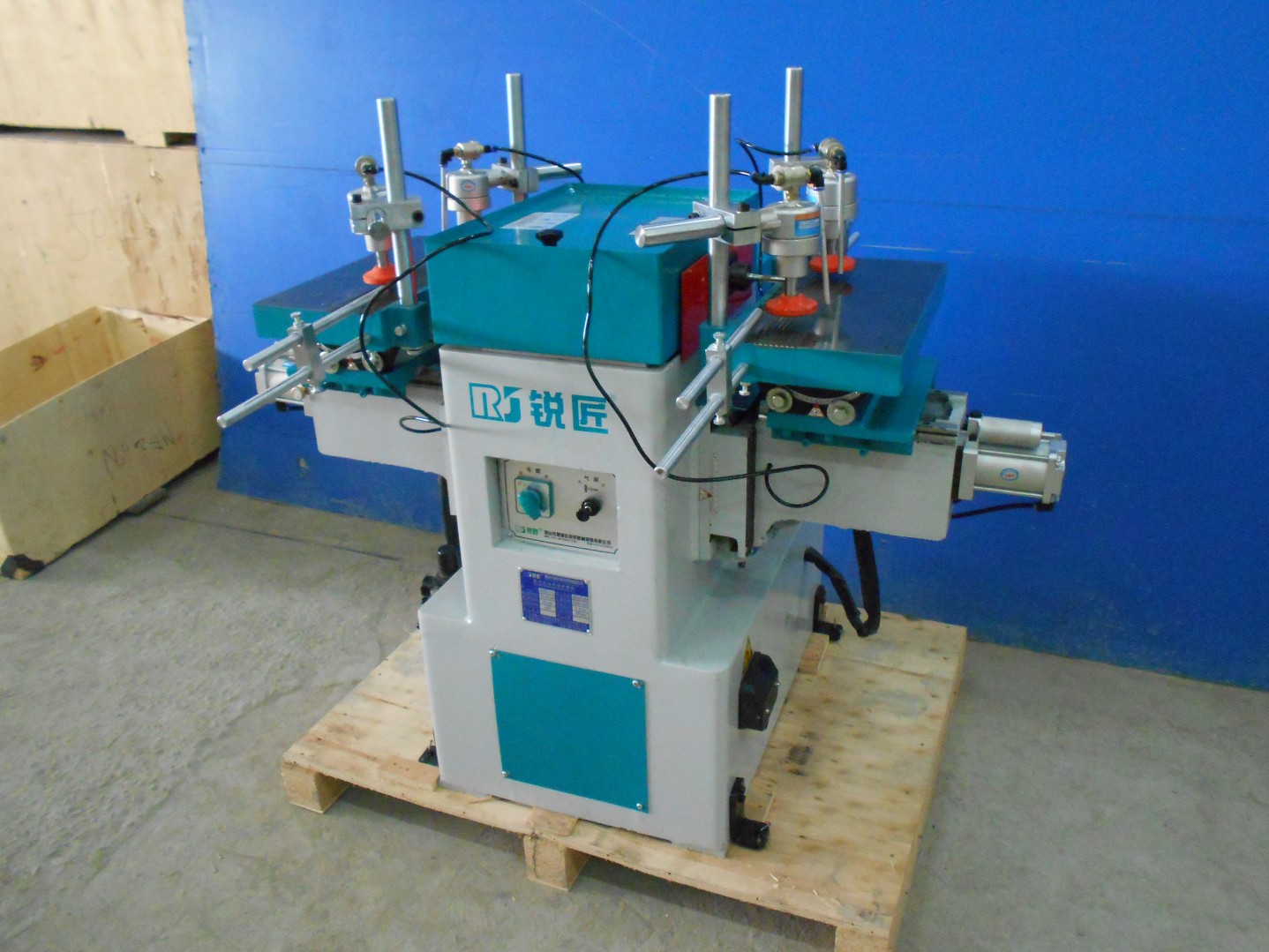

Полуавтоматический сверлильно-пазовальный станок с двумя столами
мод. MS3112
Назначение:
Предназначен для нарезания продольных пазов и гнезд под шип. Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.
Отличительные особенности:

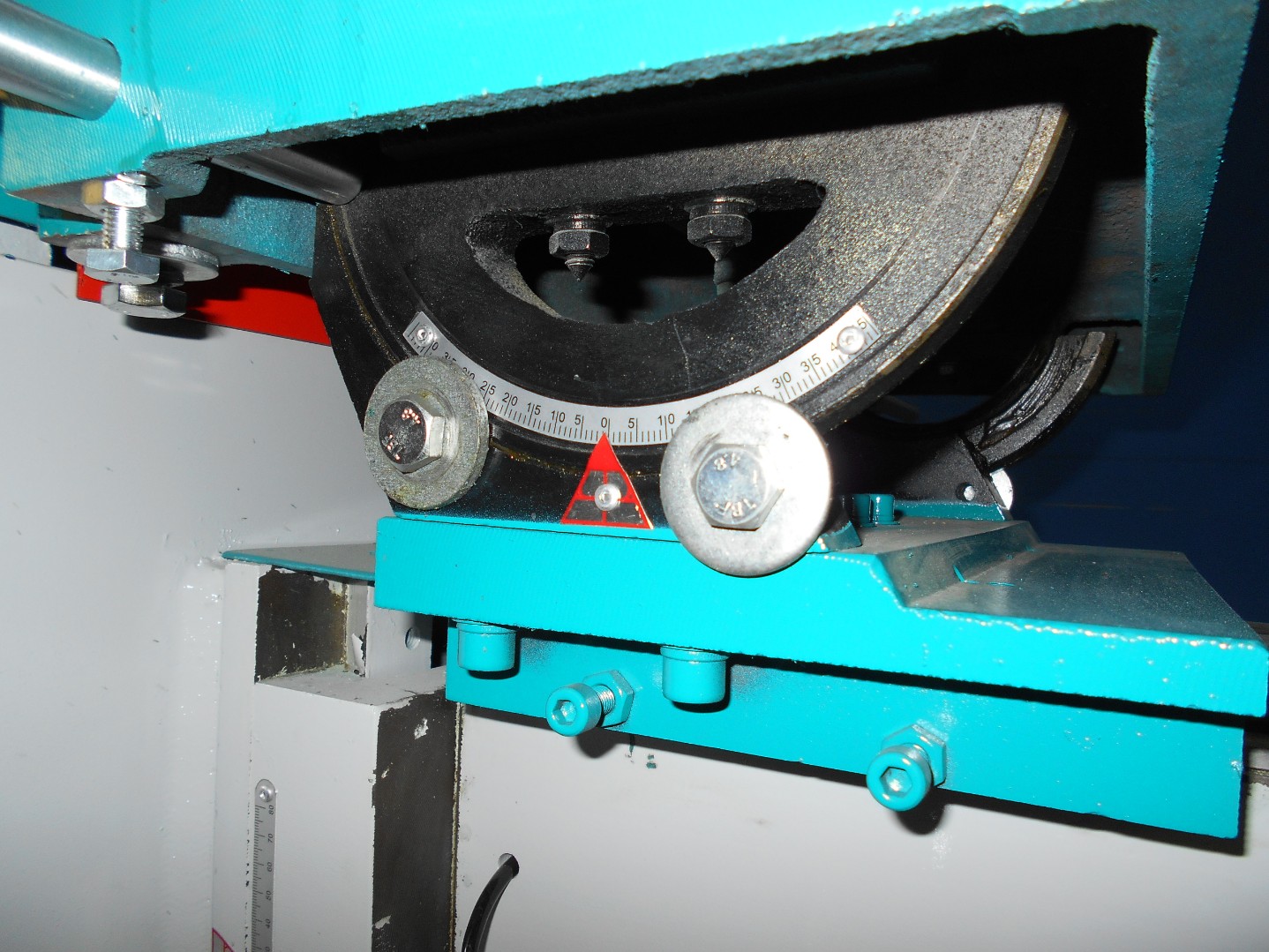

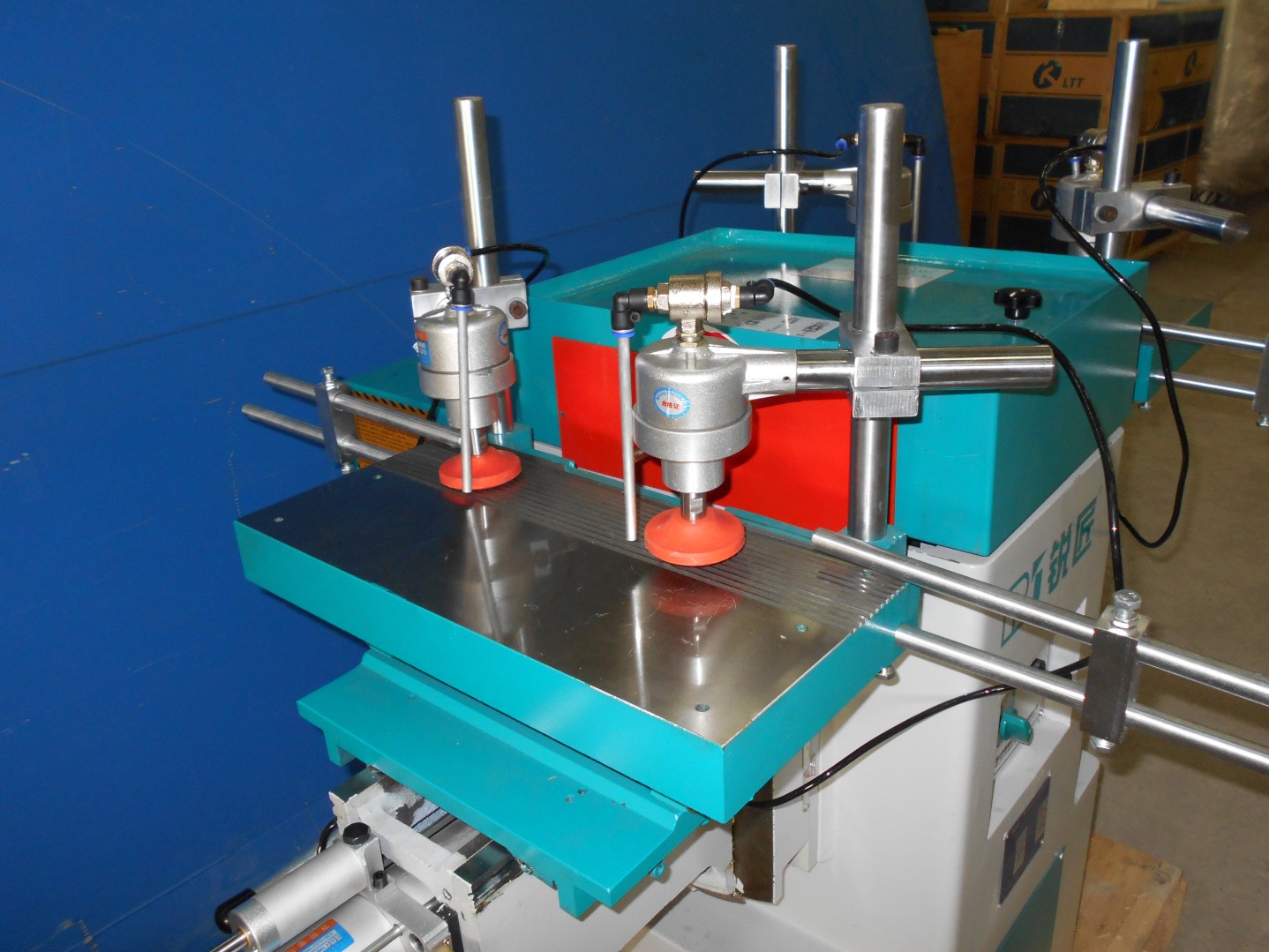

Рабочие столы регулируются по высоте и углу наклона независимо друг от друга;
Два рабочих стола позволяют увеличить производительность;
Быстрая настройка на нужный размер;
Высокая скорость обработки;
Надежная конструкция.
Технические характеристики
|
Наименование |
Параметры |
|
Максимальное расстояние между центром шипа и рабочим столом, мм |
70 |
|
Высота подъема рабочего стола, мм |
100 |
|
Угол наклона рабочего стола |
±450 |
|
Передний наклон рабочего стола(вправо-влево) |
±200 |
|
Размеры рабочего стола, мм |
220х490 |
|
Максимальная ширина обработки, мм |
120 |
|
Максимальная глубина обработки, мм |
60 |
|
Конус под цангу |
ER25 |
|
Частота вращения шпинделя, об/мин |
9500 |
|
Мощность, кВт |
2,2 |
|
Габариты станка мм. |
1540х1100х1200 |
|
Транспортные габариты м. |
1,15х0,95х1,3 |
|
Вес станка, кг |
500 |
- Количество шпинделей: 2
- Частота вращения вала, об/мин.: 9500
- Длина пазования, мм: 120
- Глубина пазования, мм: 60
- Максимальная глубина сверления, мм: 60
- Максимальная глубина паза, мм: 60
- Максимальный поперечный ход рабочего стола, мм: 60
- Максимальный продольный ход рабочего стола, мм: 120
- Масса, кг: 500
- Мощность электродвигателя, кВт: 2,2
- Мощность двигателя, кВт: 2,2
- Мощность электродвигателя, кВт : 2,2
- Мощность, кВт: 2,2
- Напряжение, В: 380
- Напряжение: 380В
- Объем, м3: 1,42
- Размер рабочего стола, мм: 220х490
- Регулировка по высоте пазования, мм: 100
