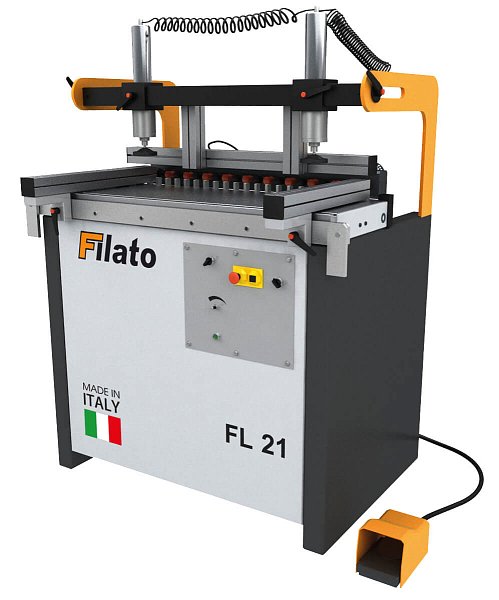

Назначение
Станок используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 и под 90 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
Область применения
Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.
Схема обработки
Получаемые изделия

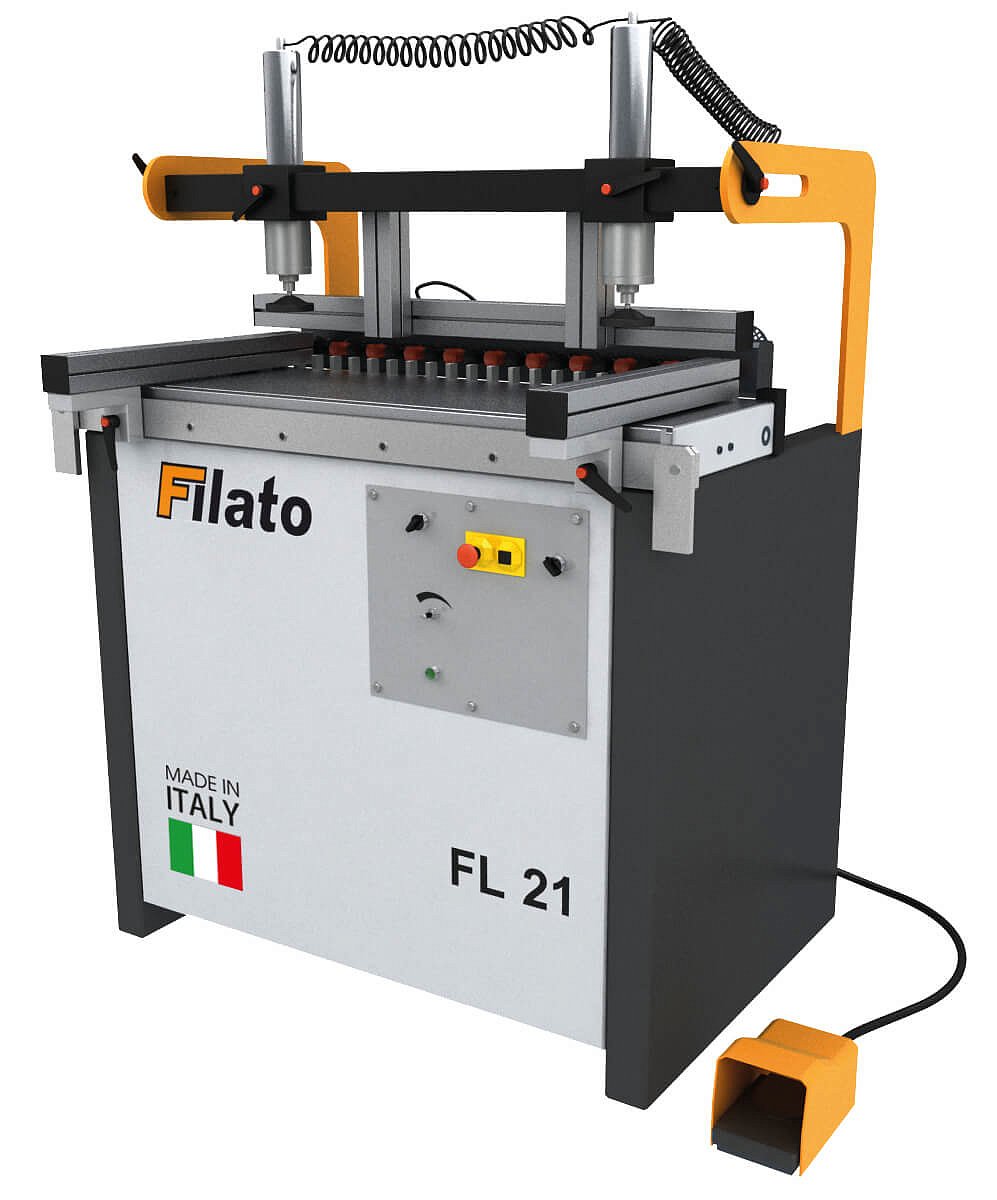

Конструктивные особенности
СВЕРЛИЛЬНАЯ ГРУППА
Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с возможностью фиксации в промежуточных положениях. Это дает возможность сверления и в пласть, и в торец деталей, а также сверления под углом 45 градусов
ПНЕВМОПРИЖИМЫ
Деталь фиксируется двумя вертикальными пневматическими прижимами
УПРАВЛЕНИЕ ЦИКЛОМ
Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали
БАЗИРУЮЩИЕ ЛИНЕЙКИ
В комплект поставки включена профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, с четырьмя откидными упорами для быстрого позиционирования заготовок, а также 2 вертикальных упора для совмещения вертикального и горизонтального сверления
СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ
Удобный револьверный узел позволяет быстро установить требуемую глубину отверстий благодаря специальной миллиметровой шкале
БЫСТРОСЪЕМНЫЕ ЦАНГИ
Вместе со станком поставляются быстрозажимные патроны в количестве 10 шт.
СИСТЕМА АВТОМАТИЧЕСКОЙ КОМПЕНСАЦИИ ГЛУБИНЫ СВЕРЛЕНИЯ
Система автоматической компенсации глубины сверления при переходе траверсы из вертикального в горизонтальное положение
Дополнительная комплектация
УСТРОЙСТВО ДЛЯ ПРИСАДКИ УГЛОВЫХ ДЕТАЛЕЙ
Представляет собой специальный циркуль, и позволяет быстро настроить одинаковое расстояние на перпендикулярных упорах для засверливания деталей с зеркальными картами присадки.
УСТРОЙСТВО ДЛЯ СВЕРЛЕНИЯ ПОД 45°
Позволяет забазировать заготовки рамочных фасадов и иных деталей под 45° относительно сверлильной группы для засверливания отверстий под шканты для их дальнейшей сборки.
УСТРОЙСТВО ДЛЯ СВЕРЛЕНИЯ РАМОЧНЫХ ФАСАДОВ ПОД 90°
Позволяет забазировать заготовки рамочных фасадов и иных деталей под 0° и под 90° относительно сверлильной группы для засверливания отверстий под шканты для их дальнейшей сборки.
СИСТЕМА TRI-MATIC ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ ПОД ПЕТЛИ
Устройство позволяет засверлить за одну установку отверстия под петли и под крепежные винты.
| Модель | FL-21 |
| Кол-во шпинделей, шт. | 21 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Количество сверлильных траверс, шт. | 1 |
| Расстояние между двумя крайними шпинделями, мм | 640 |
| Размер рабочего стола, мм | 864 х 500 |
| Макс. глубина сверления, мм | 70 |
| Частота вращения шпинделей, об/мин | 2800 |
| Мощность эл. двигателя, кВт | 1,5 |
| Рабочее давление, атм. | 6 - 8 |
| Длина, мм | 1030 |
| Ширина, мм | 1030 |
| Высота, мм | 1285 |
| Вес, кг | 300 |
