Назначение
Станок используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применён для сверления отверстий под 45° и под 90° для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности

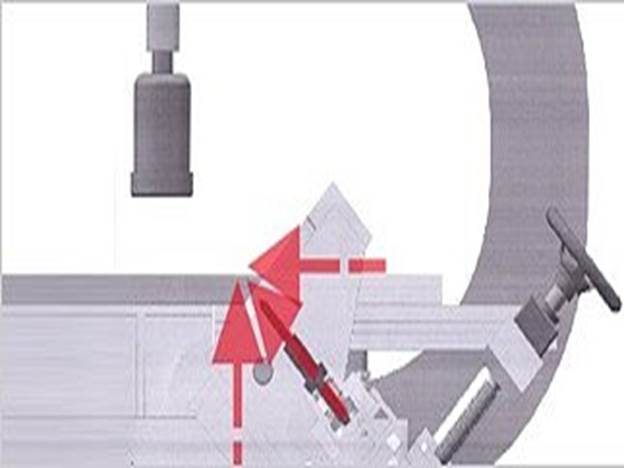

СВЕРЛИЛЬНАЯ ГРУППА
Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с возможностью фиксации в промежуточных положениях 45°. Это дает возможность сверления и в пласть, и в торец деталей.

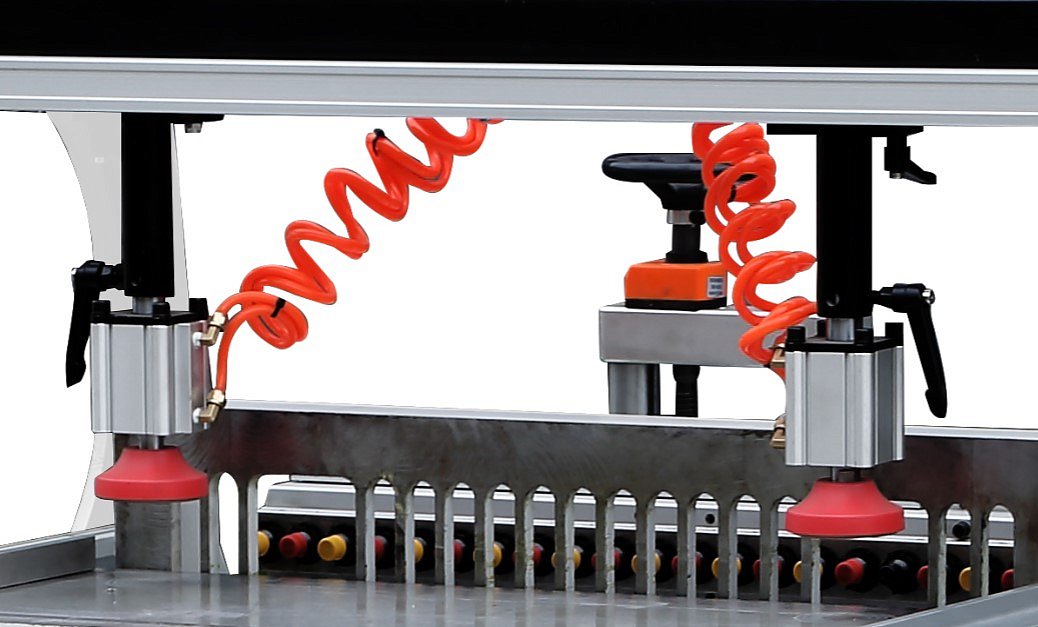

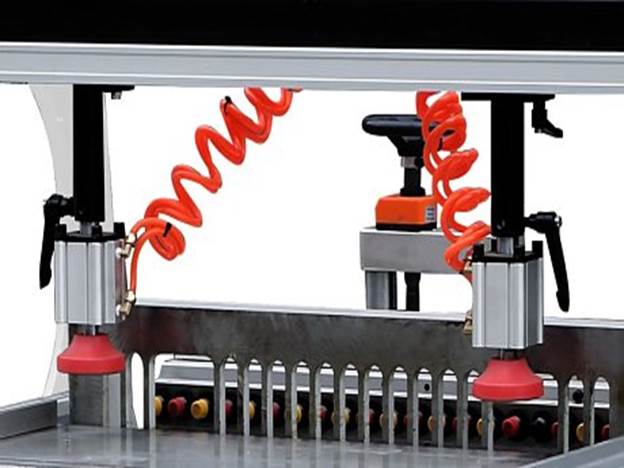

ПНЕВМОПРИЖИМЫ
Деталь жестко фиксируется двумя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали.

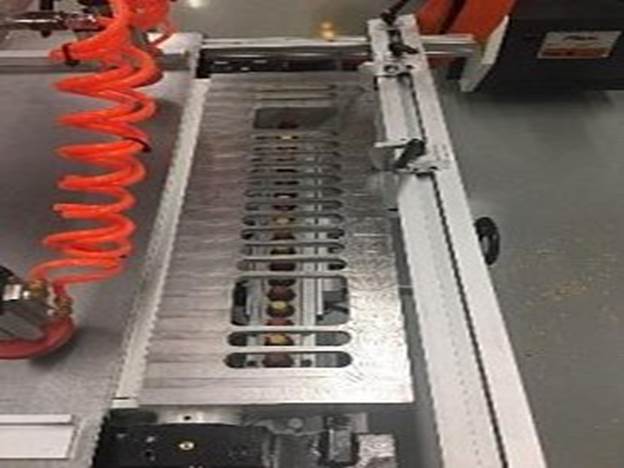

РЕШЕТКА С ОТВЕРСТИЯМИ ПОД ЧАШЕЧНЫЙ ИНСТРУМЕНТ

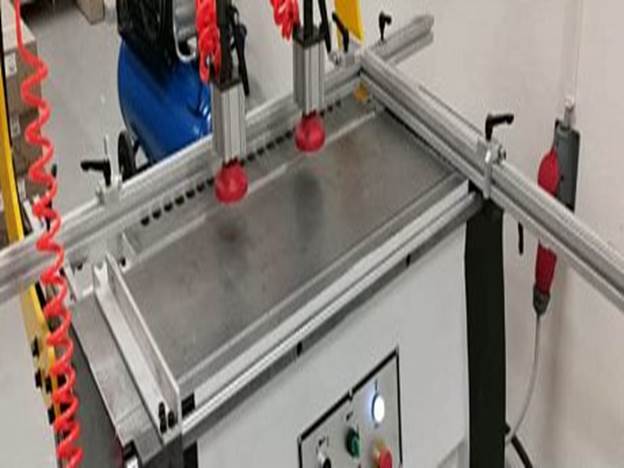

БАЗИРУЮЩИЕ ЛИНЕЙКИ
В комплект поставки включены 2 профильных алюминиевых линейки с миллиметровой шкалой длиной 1500 мм, с четырьмя откидными упорами для быстрого позиционирования заготовок.
БЫСТРОСЪЕМНЫЕ ПАТРОНЫ
В комплект поставки включены 6 быстросъемных патронов и 2 сверла для запуска станка.

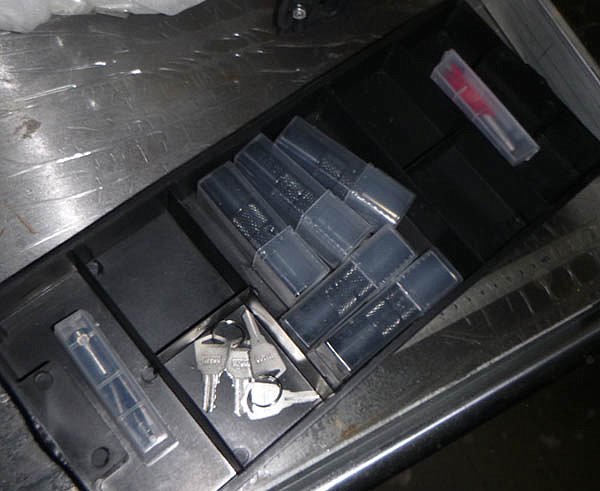

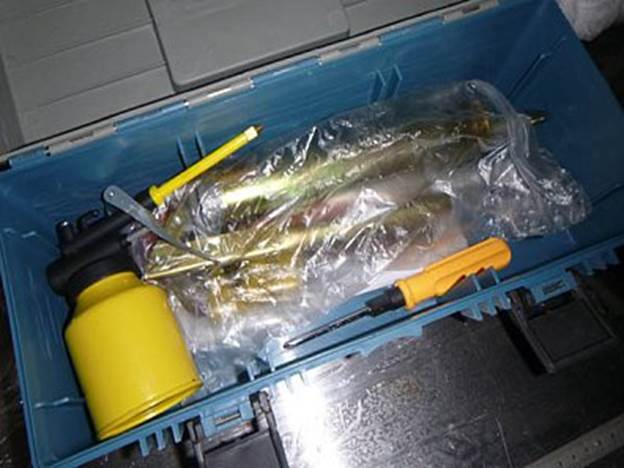

КОМПЛЕКТ ЗИП
В комплект ЗИП входит все необходимое для обслуживания станка.

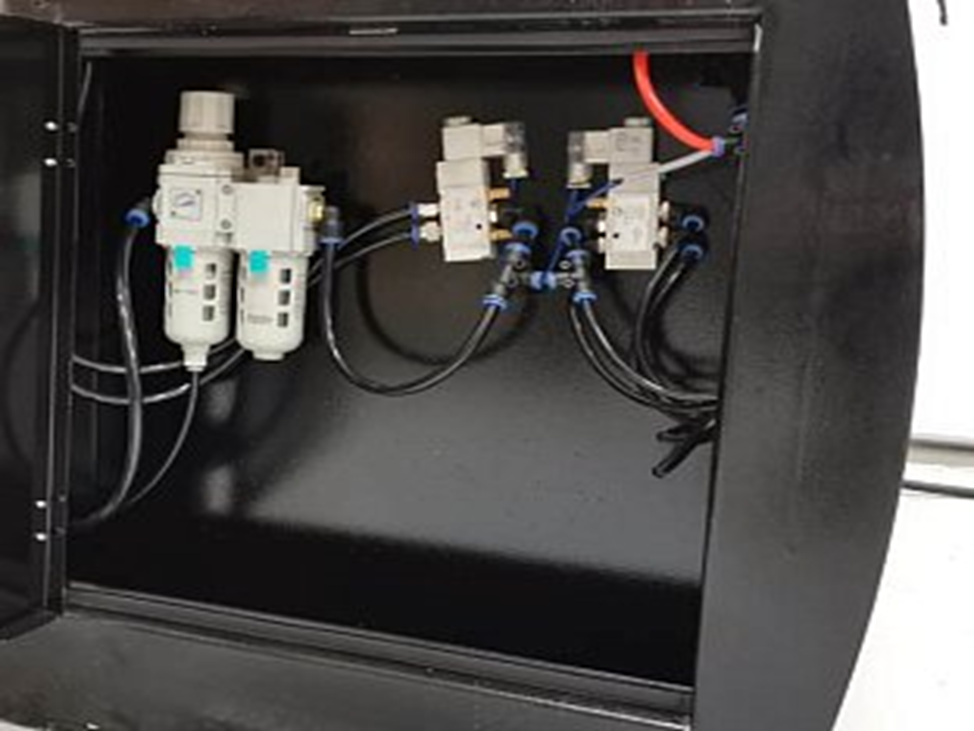

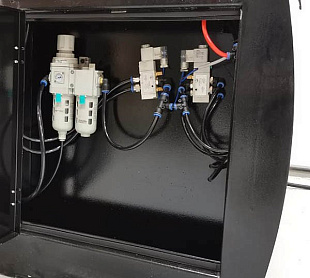

БЛОК ПОДГОТОВКИ ВОЗДУХА
Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы.
| Модель | Filato Boring 23 |
| Кол-во шпинделей, шт. | 23 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Кол-во сверлильных траверс, шт. | 1 |
| Расстояние между двумя крайними шпинделями, мм | 704 |
| Макс. глубина сверления, мм | 60 |
| Частота вращения шпинделей, об/мин | 2 840 |
| Мощность электродвигателя, кВт | 1,5 |
| Рабочее давление, атм. | 6 - 8 |
| Расход воздуха для пневмооборудования, л/цикл | 30 |
| Длина, мм | 1180 |
| Ширина, мм | 900 |
| Высота, мм | 1450 |
| Вес, кг | 400 |
