Назначение
Станок предназначен для сверления преимущественно узких заготовок. Идеально подойдет при изготовлении корпусов выдвижных ящиков, бутылочниц, и других узких деталей.
Область применения
Применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции.
Схема обработки
Получаемые изделия
Конструктивные особенности

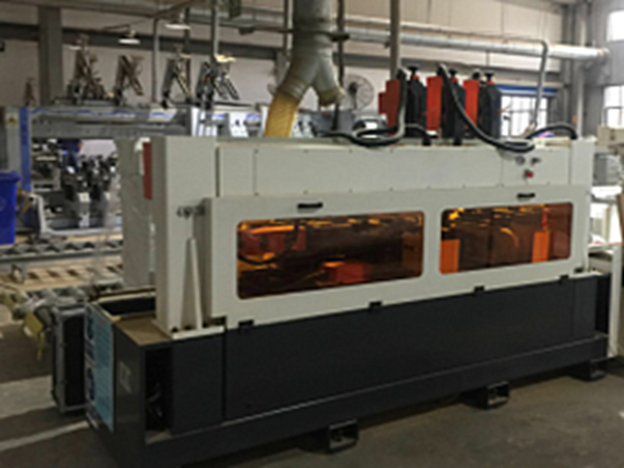

СТАНИНА СТАНКА
Конструктив станка выполнен таким образом, что задняя крышка полностью блокирует попадание пыли и стружки в цех, гарантируя 100% эффективное пылеудаление.

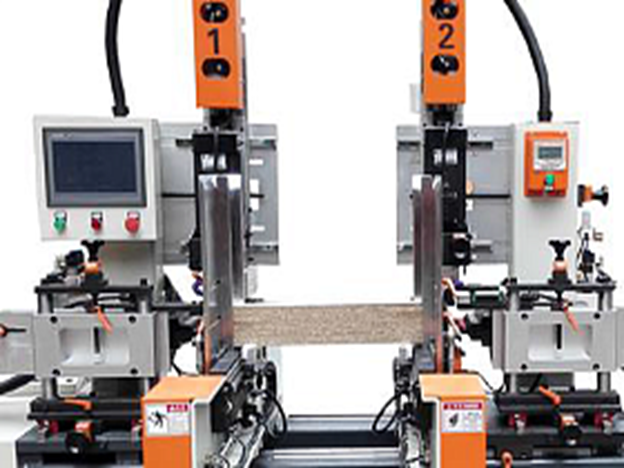

СИСТЕМА АВТОЗАГРУЗКИ
Система вертикальной автозагрузки не только повышает производительность, но и позволяет решить проблемы базирования маленьких заготовок, и обойтись без операторов.

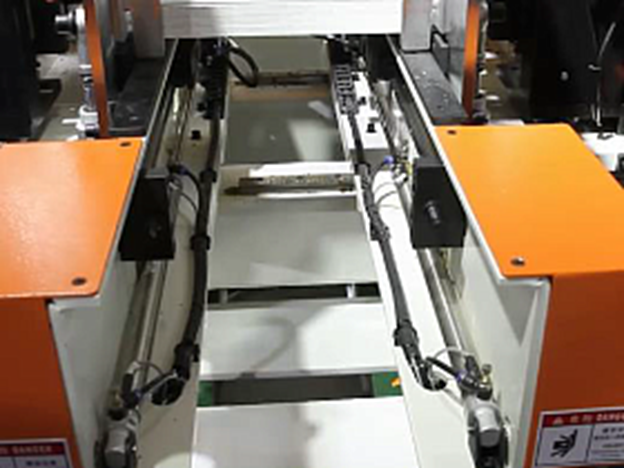

ВОЗВРАТНЫЙ КОНВЕЙЕР
Возвратный конвейер для обработанных заготовок позволяет уйти от двух операторов, станок обслуживается только одним работником, не требующим высокой квалификации.

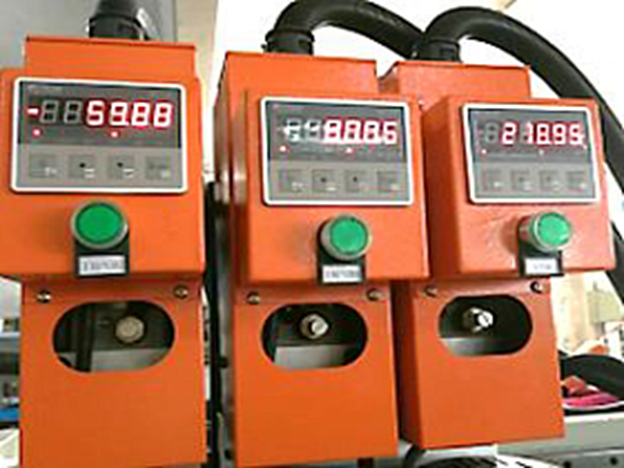

ЭЛЕКТРОННОЕ ПОЗИЦИОНИРОВАНИЕ ТРАВЕРС
Дистанция сверлильных групп по левому и правому краю регулируется электронной цифровой индикацией. Она очень проста в настройке и удобна при эксплуатации.

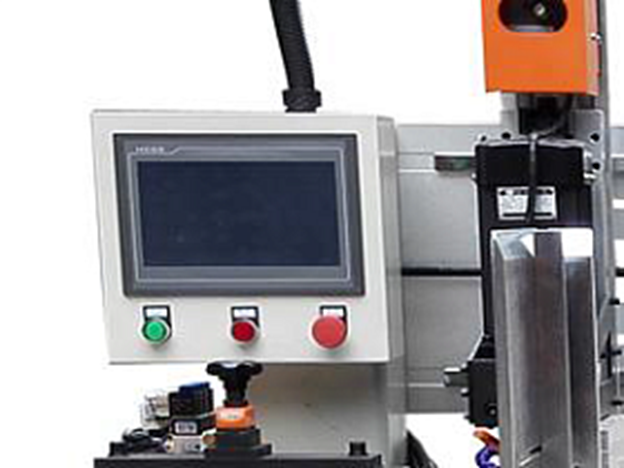

СИСТЕМА УПРАВЛЕНИЯ
Тач-скрин панель управления имеет интуитивно понятный и дружественный интерфейс, с индикацией ошибок и фиксации их в журнале, если что-то пошло не так.

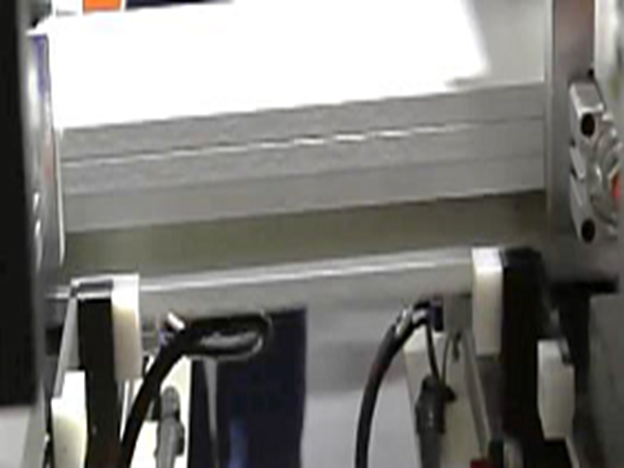

НАПРАВЛЯЮЩИЕ ДЛЯ ЗАГОТОВОК
Благодаря системе направляющих с двух сторон происходит точное и быстрое позиционирование заготовок в рабочее положение, увеличивая производительность.

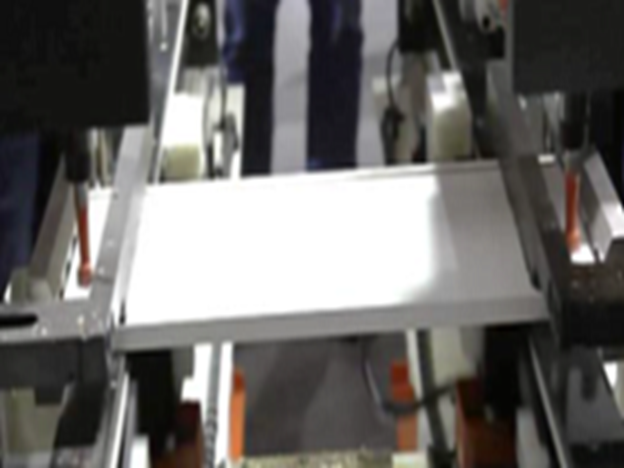

ВЕРТИКАЛЬНЫЕ ПРИЖИМЫ
Два вертикальных прижима благодаря своей длине фиксируют заготовки с двух сторон по всей ширине, что обеспечивает надежное крепление, исключая сдвиг и обеспечивая исключительную точность сверления.

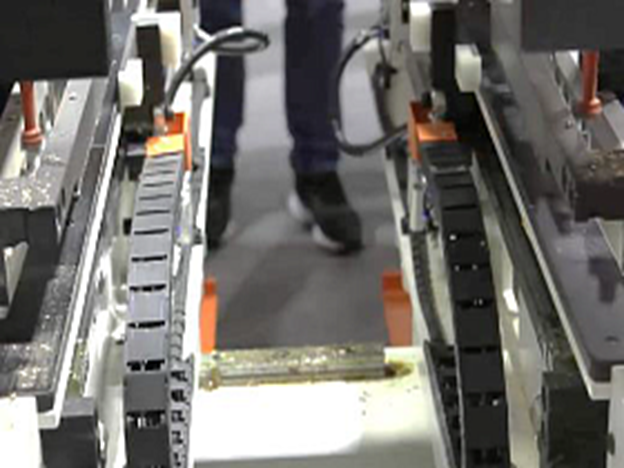

ЗАКРЫТЫЕ КАБЕЛЬ-КАНАЛЫ
Благодаря тому, что вся электропроводка находится в закрытых кабель-каналах, обеспечивается надежная и безопасная работа оборудования, гарантируя долговечность всех электрокомпонентов и проводов.

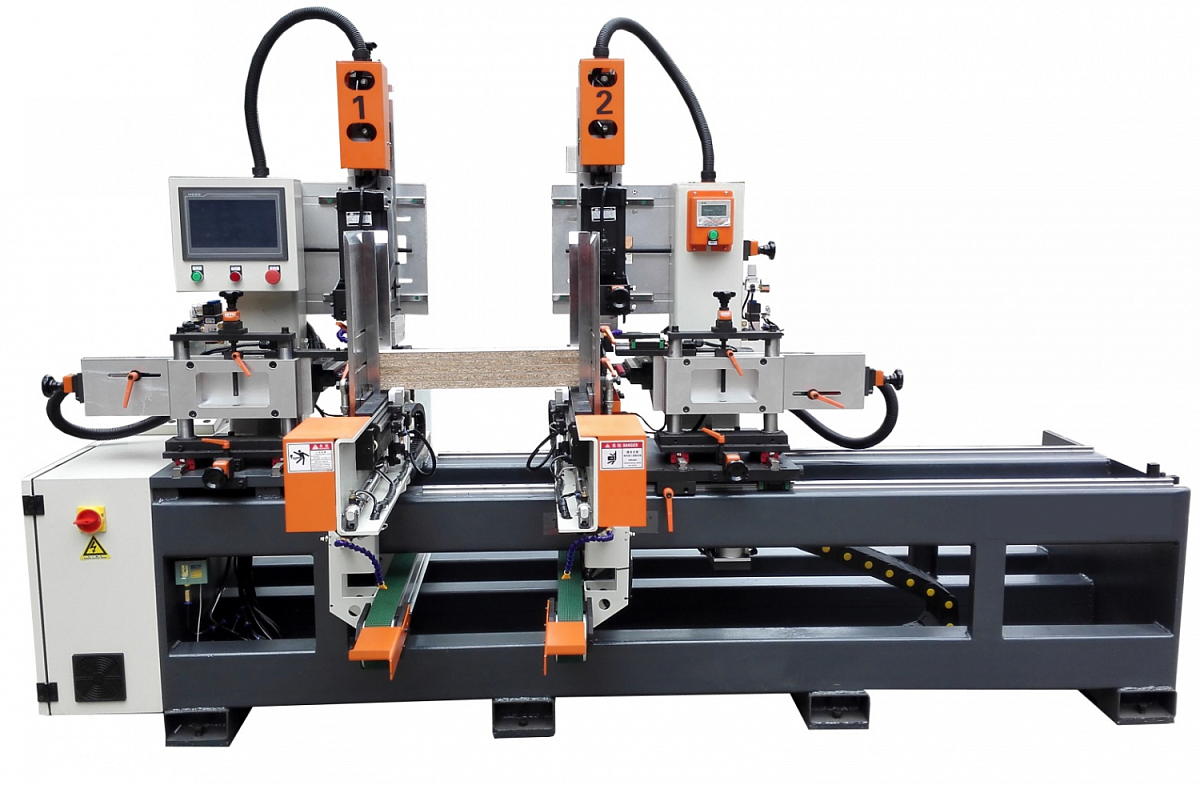

| Модель | Filato FL-283 |
| Макс. длина заготовки, мм | 1500 |
| Мин. длина заготовки, мм (пневмо подача / серво подача) | 200 / 230 |
| Ширина, мм | 30 - 260 |
| Шаг между сверлами, мм | 32 |
| Кол-во вертикальных сверлильных голов, шт. | 2 |
| Кол-во горизонтальных сверлильных голов, шт. | 2 |
| Кол-во шпинделей в голове, шт. | 7 |
| Общее кол-во шпинделей, шт. | 28 |
| Мощность двигателя на сверлильной группе, кВт | 1,5 х 4 |
| Общая установленная мощность, кВт | 6,5 |
| Вместительность автоподающего устройства по высоте, мм | 400 |
| Длина, мм | 3150 |
| Ширина, мм | 1520 |
| Высота, мм | 1820 |
| Вес, кг | 1800 |
