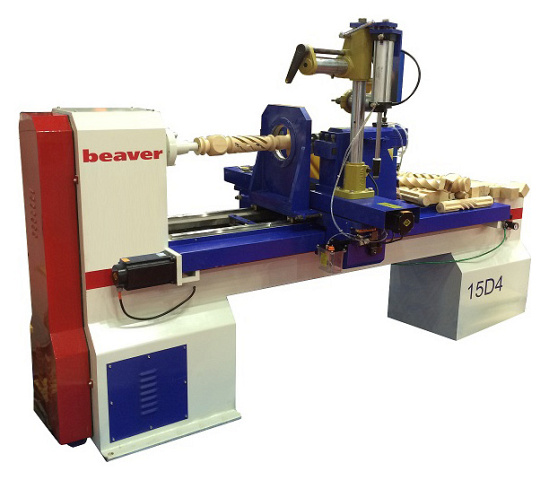

Назначение
Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины.
Область применения
Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами и фрезерным шпинделем исключает погрешности, а удобное программное обеспечение позволяет легко создавать и изменять программы.
Получаемые изделия
Схемы обработки
Точение резцами
Фрезерование шпинделем
Конструктивные особенности
2 резца для точения
Токарная обработка осуществляется одновременно двумя управляемыми резцами. Перемещение каждого резца от отдельного двигателя. Расположение резцов друг напротив друга взаимокомпенсирует нагрузку и снижает вибрации заготовки.

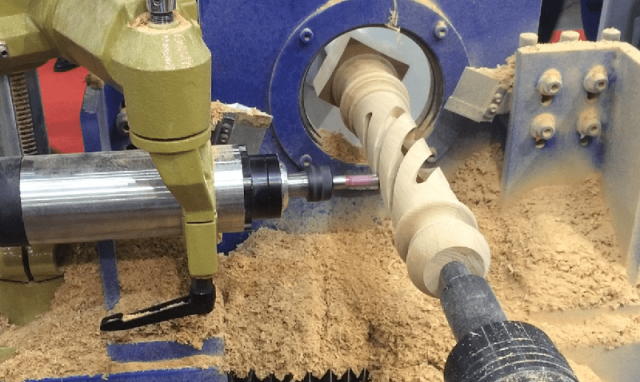

Фрезерный шпиндель
Для изготовления спиралей, пазов, проточек, канавок и т.п., а так же для нанесения узоров, рисунков и надписей на круглые и плоские части заготовок.

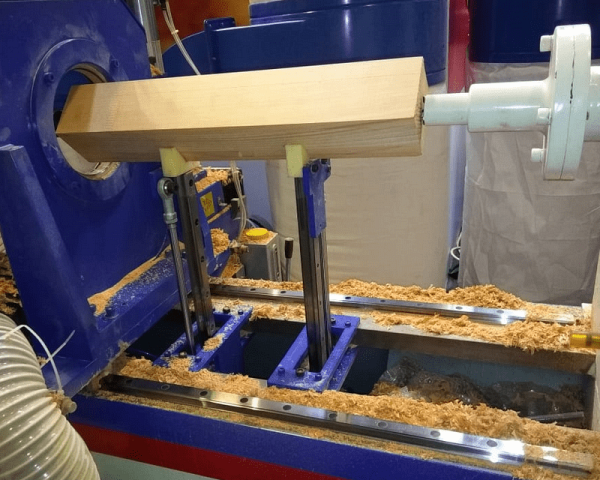

Быстрое базирование заготовки
Значительно повышает производительность устройство автоматического базирования заготовки: из станины пневматически поднимаются держатели, заранее настроенные на размер бруска, в держатели закладывается заготовка и пневматически зажимается. После зажима заготовки в центрах держатели автоматически опускаются.
Вся манипуляция занимает несколько секунд и исключает необходимость трудоемкого центрирования в ручную.

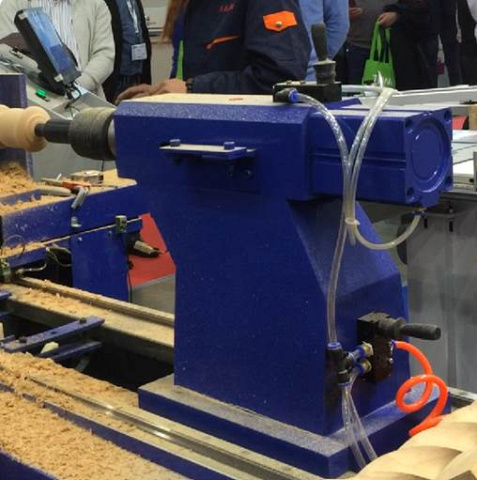

Пневматический зажим заготовки
Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке.

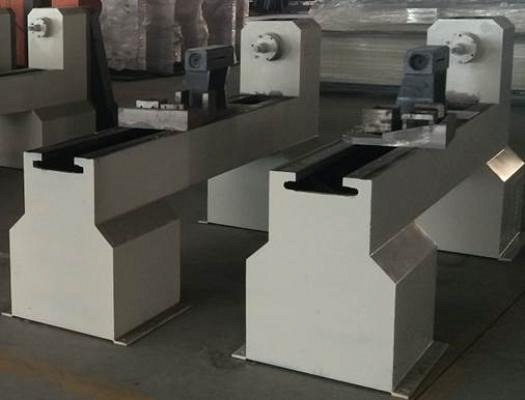

Чугунная станина
Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента.
Масса Beaver 15D4 – 1500 кг.

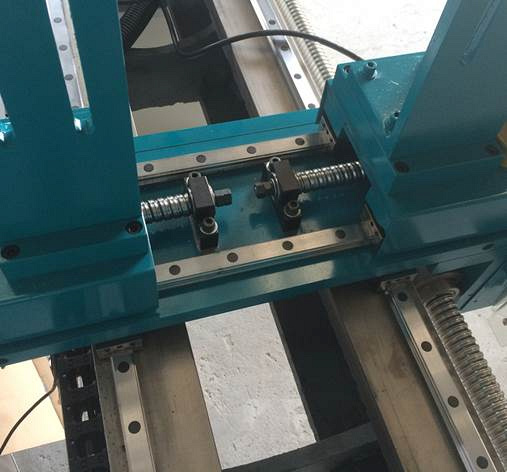

Линейные направляющие и ШВП
Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар.
Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами.

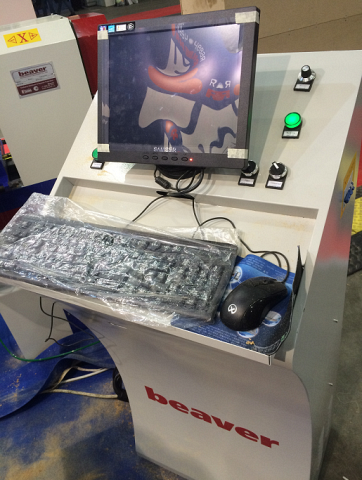

Стойка управления
Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio.
4-х кулачковый патрон
Поставляется в комплекте со станком и применяется для фиксации заготовки с одной стороны.
Станок совмещает 2 типа обработки - точение резцами и фрезерование шпинделем
- 2 управляемых резца для токарной обработки;
- фрезерный шпиндель для спиралей, проточек, канавок, узоров, рисунков в т.ч. на плоскости.
| Модель | |
| Модель | Beaver 15D4 |
| Параметры обработки | |
| Размер зоны обработки, мм | Ø 400 x 1500 |
| Перемещение по оси Z, мм | - |
| Шпиндель | |
| Мощность шпинделя, кВт | н/д |
| Частота вращения шпинделя, об/мин | н/д |
| Тип смены инструмента | Ручная |
| Общие характеристики | |
| Диаметр обработки, мм | 400 |
| Длина обработки, мм | 1500 |
| Максимальный диаметр изделия при работе с люнетом, мм | 140 |
| Возможность торцевого точения | нет |
| Способ загрузки заготовки | ручная |
| Перемещение суппорта с инструментом | автоматическое (ЧПУ) |
| Количество фрезерных шпинделей, шт. | 1 |
| Фрезерный шпиндель нов | нет |
| Мощность двигателя фрезерного шпинделя, кВт | 2,2 |
| Мощность двигателя фрезерного вала, кВт | нет |
| Шлифовальный узел | нет |
| Мощность двигателя шлифовального узла, кВт | нет |
| 4-х кулачковый патрон | есть |
| Мощность двигателя вращения заготовки, кВт | 4 |
| Количество инструментов (резцы): основные + черновой на люнете, шт | 2 + 1 |
| Наличие шлифовального узла | нет |
| Поворотный шпиндель с возможностью фрезеровки под углом | нет |
| Узел дискового точения | нет |
| Наличие ЧПУ | есть |
| Высокочастотный фрезерный шпиндель | Автоматическая смена инструмента нет |
| Габаритные размеры | |
| Длина, мм | 2800 |
| Ширина, мм | 1300 |
| Высота, мм | 1400 |
| Вес, кг | 1500 |
