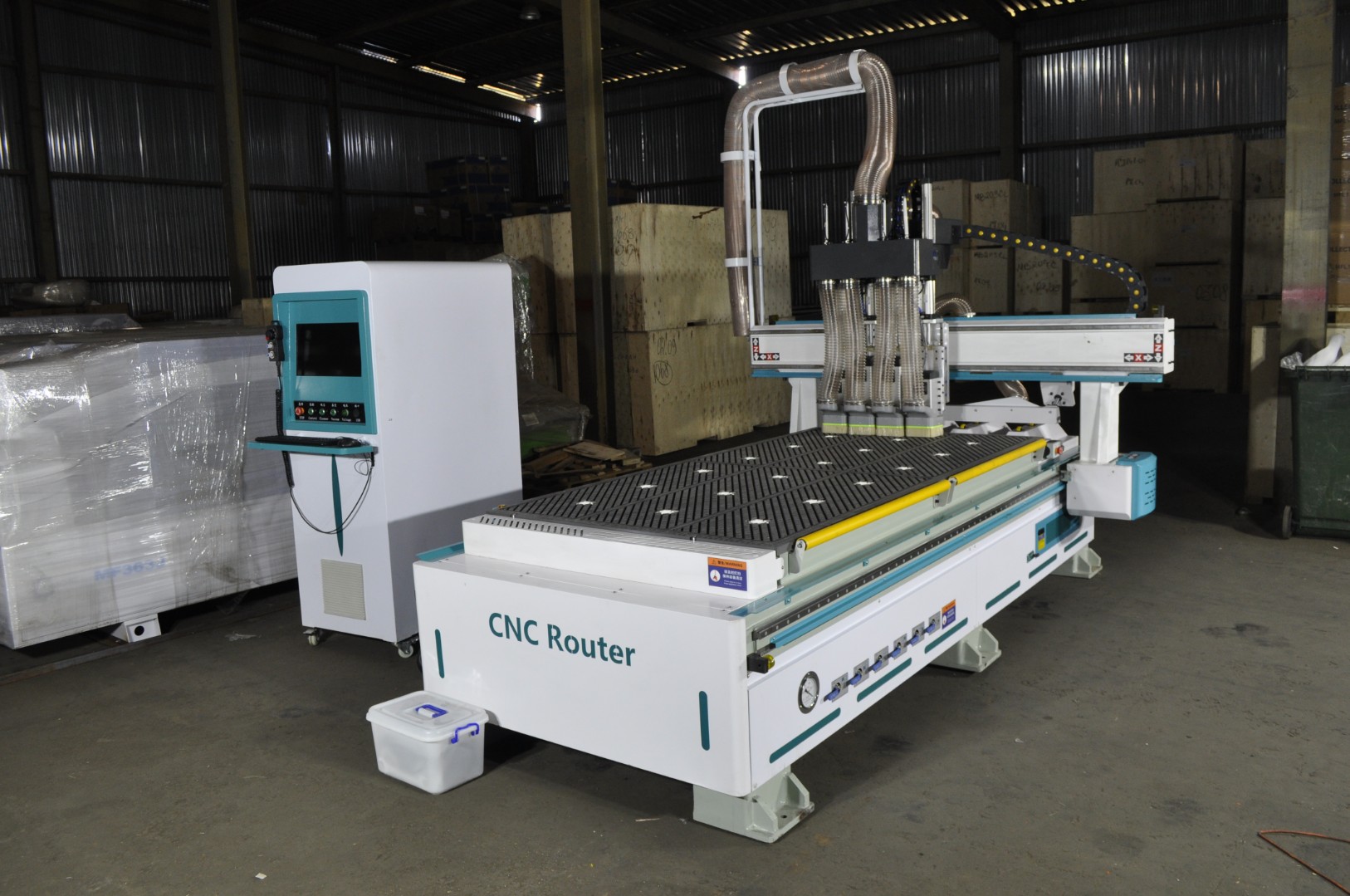

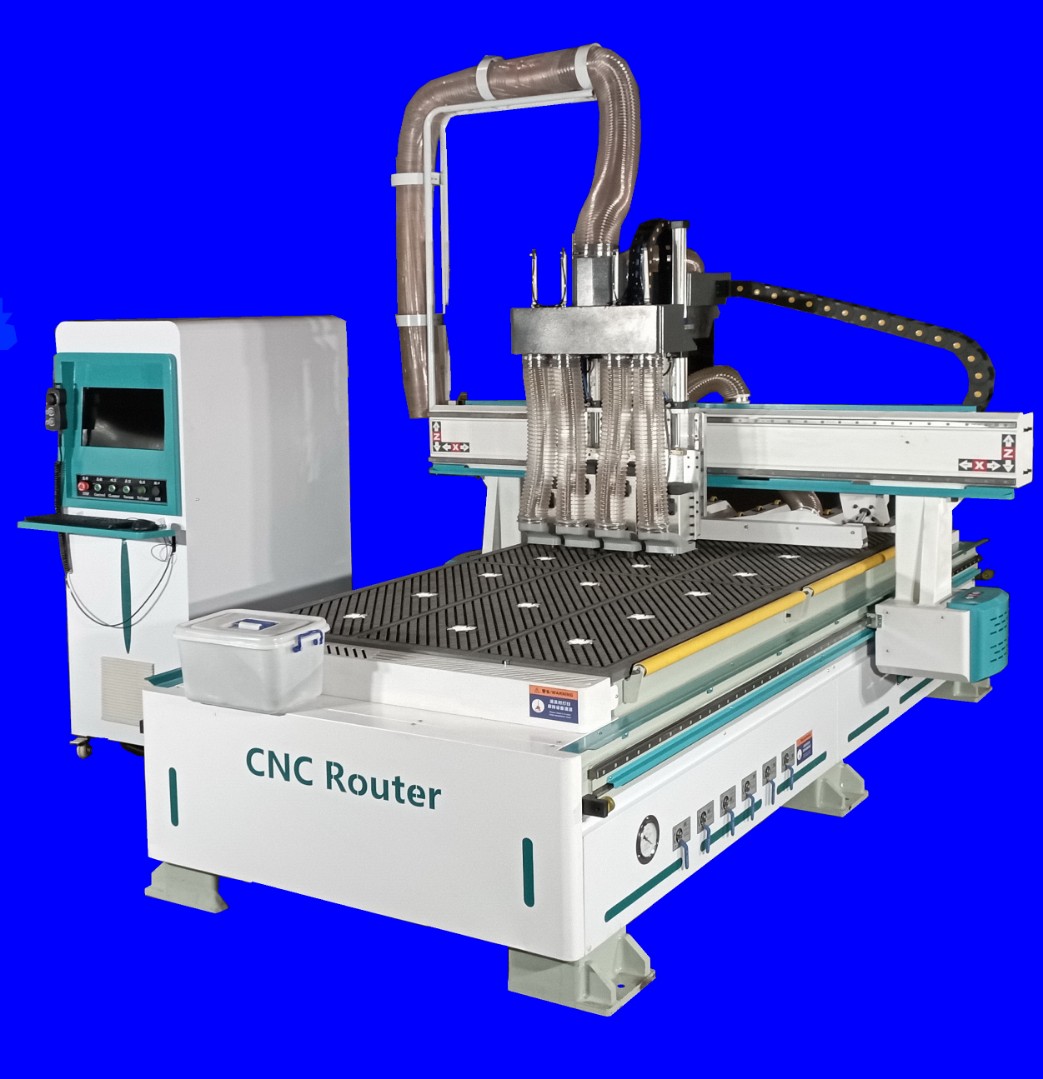

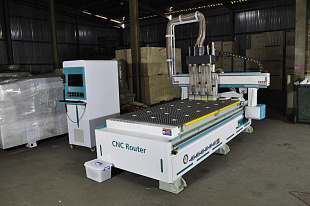

Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, МДФ, ДВП, композитов, алюминия и других схожих материалов.
Отличительные особенности:
- Сервопривод по всем осям обеспечивают высокую скорость и точность обработки

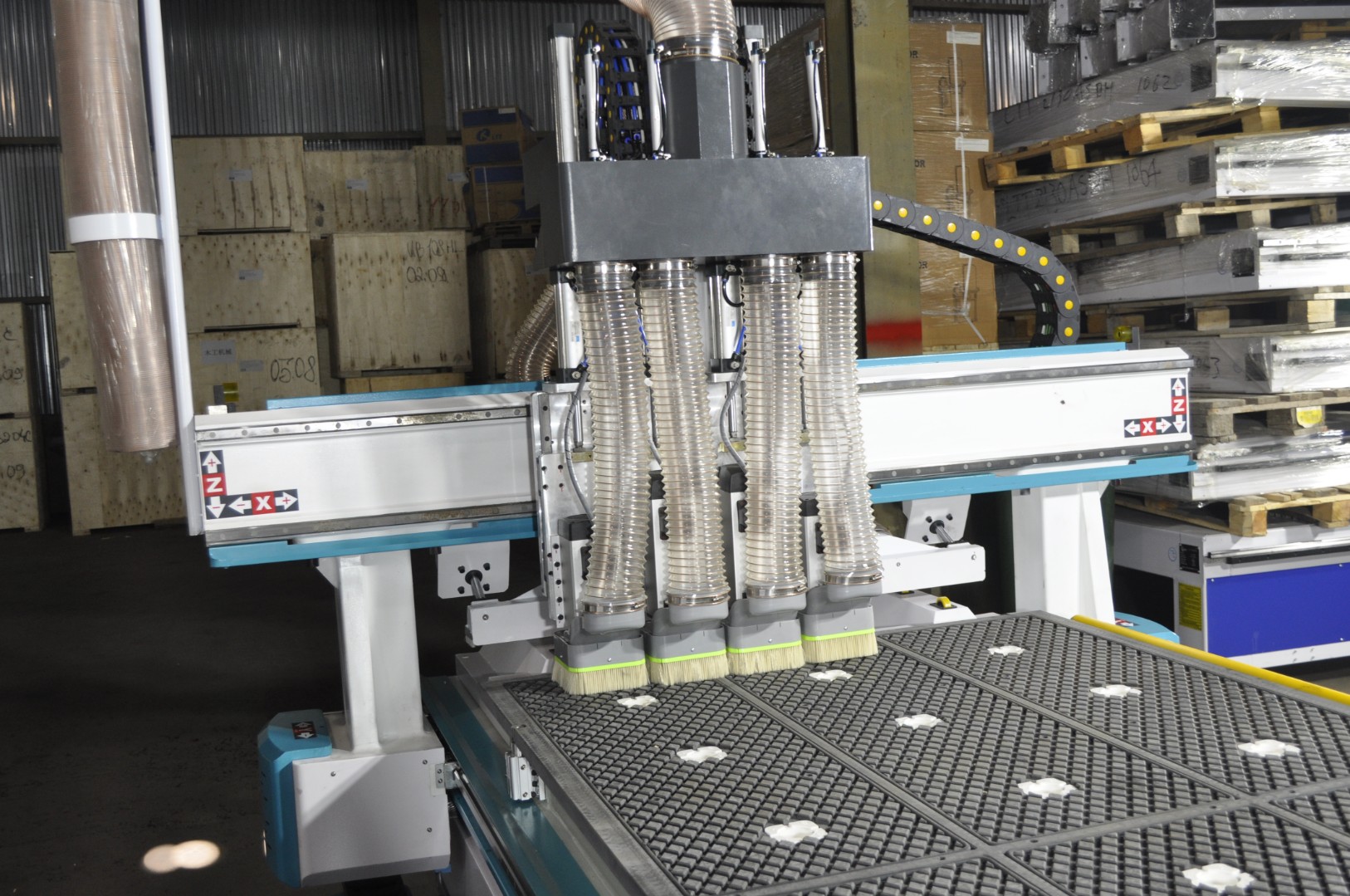

- Четыре мощных шпинделя два по 4,5 кВт и два по 6к Вт.. работают попеременно.
- Перемещение шпинделей осуществляется в 3-х плоскостях (x,y,z).
- Перемещение по осям шестерня-рейка(X, Y) и ШВП(Z).

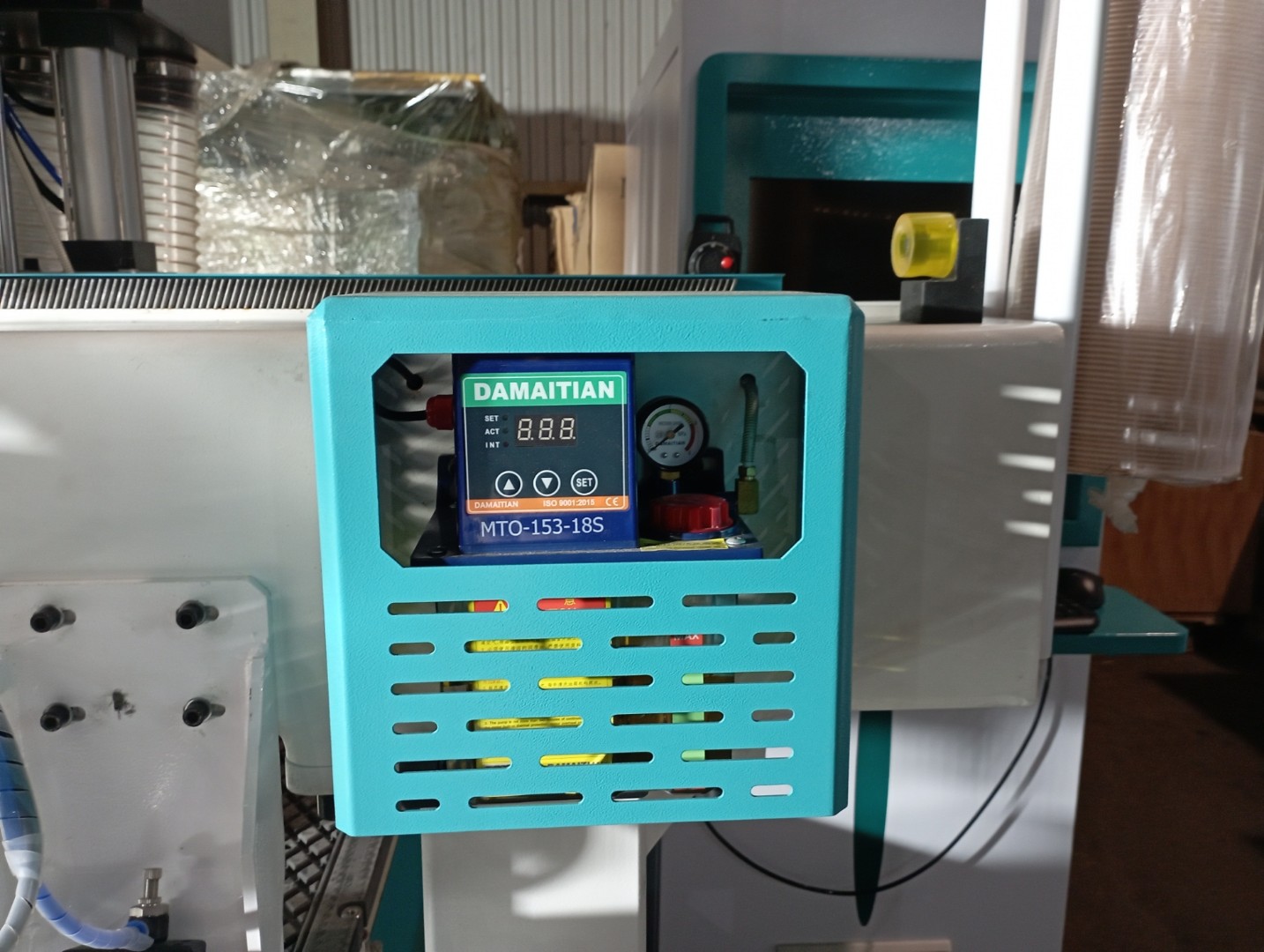

- Программируемая станция автоматической смазки
- Станина выполнена из высококачественной стали, что обеспечивает длительный срок эксплуатации и стабильную работу оборудования.
- Качественные плоские направляющие и косозубые рейки обеспечивают плавность хода и увеличивают срок эксплуатации.

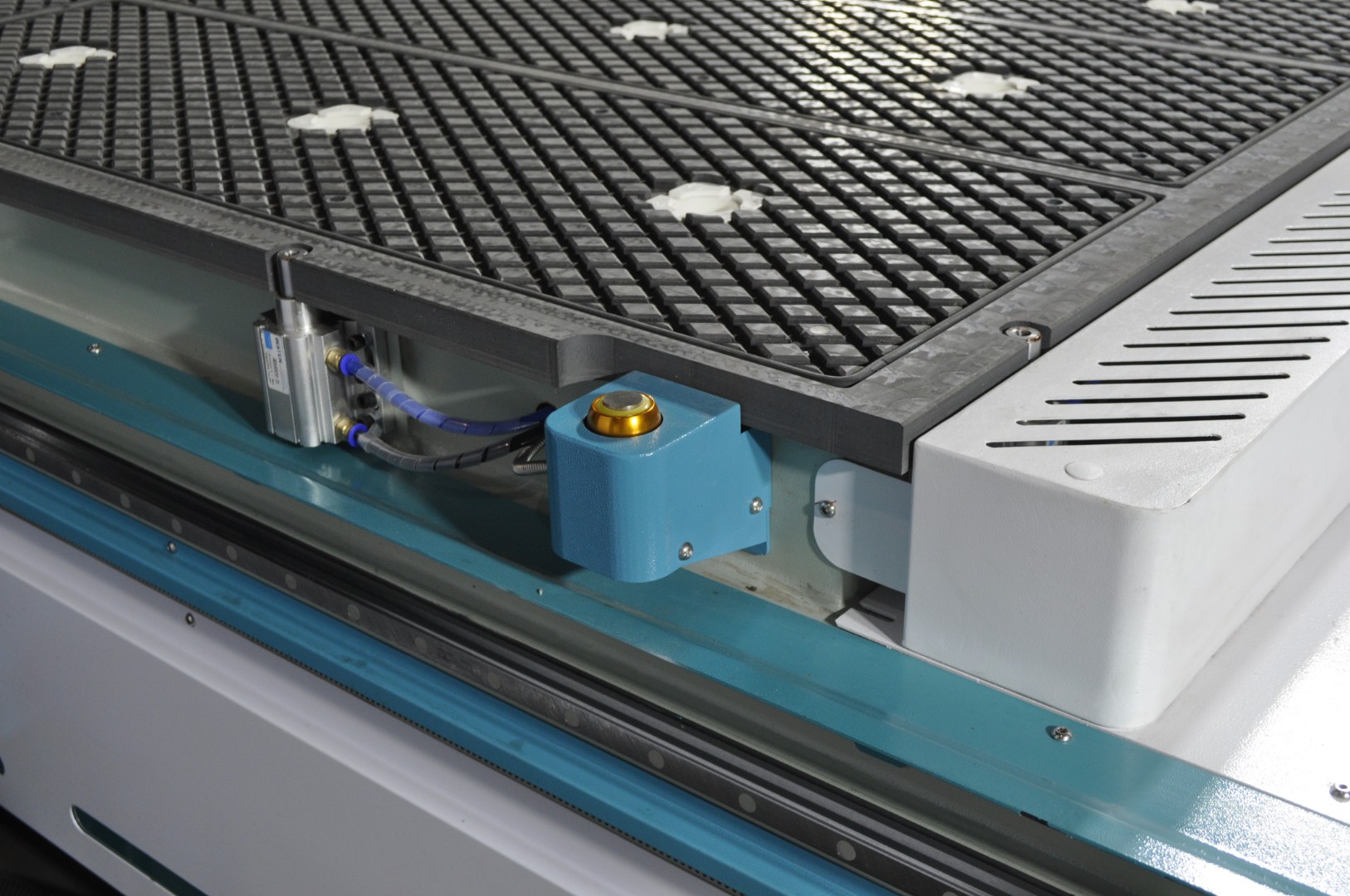

- Три подъёмных пневмоупора для удобства позиционирования заготовок

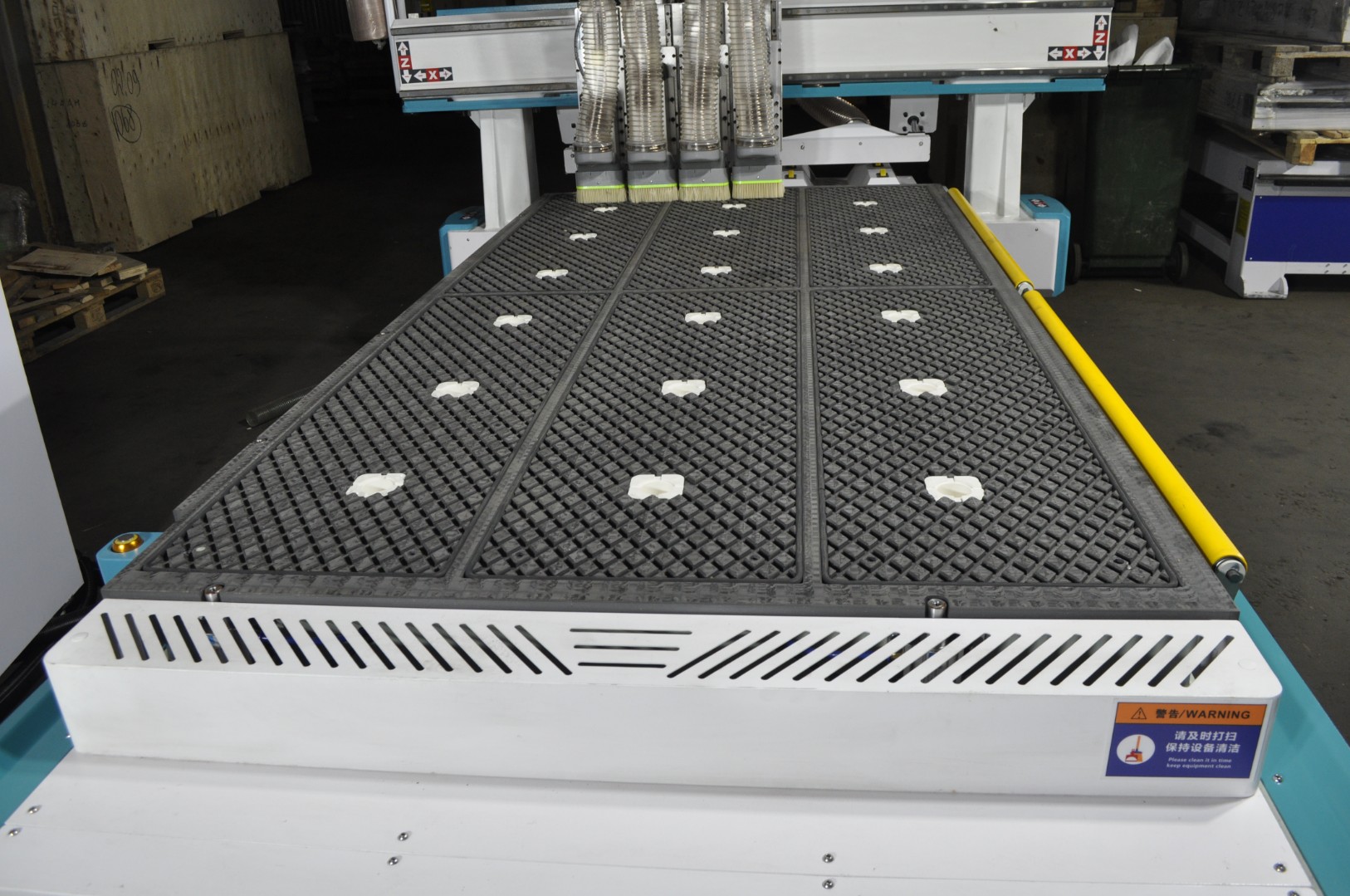

- Вакуумный стол для лучшей фиксации заготовки. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
- Возможность механического крепления на столе заготовок и оснастки с помощью струбцин.
- Система уборки стружки с рабочего стола
- Вакуумный насос в комплекте
Технические характеристики
|
Наименование |
Параметры |
|
Рабочая поверхность, мм (оси Х и Y) |
1270х2485 |
|
Максимальная высота обработки (по оси Z), мм |
260 |
|
Точность обработки, мм |
+0.05 |
|
Точность позиционирования, мм |
+0.025 |
|

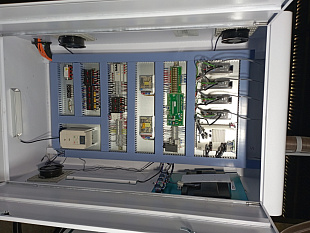

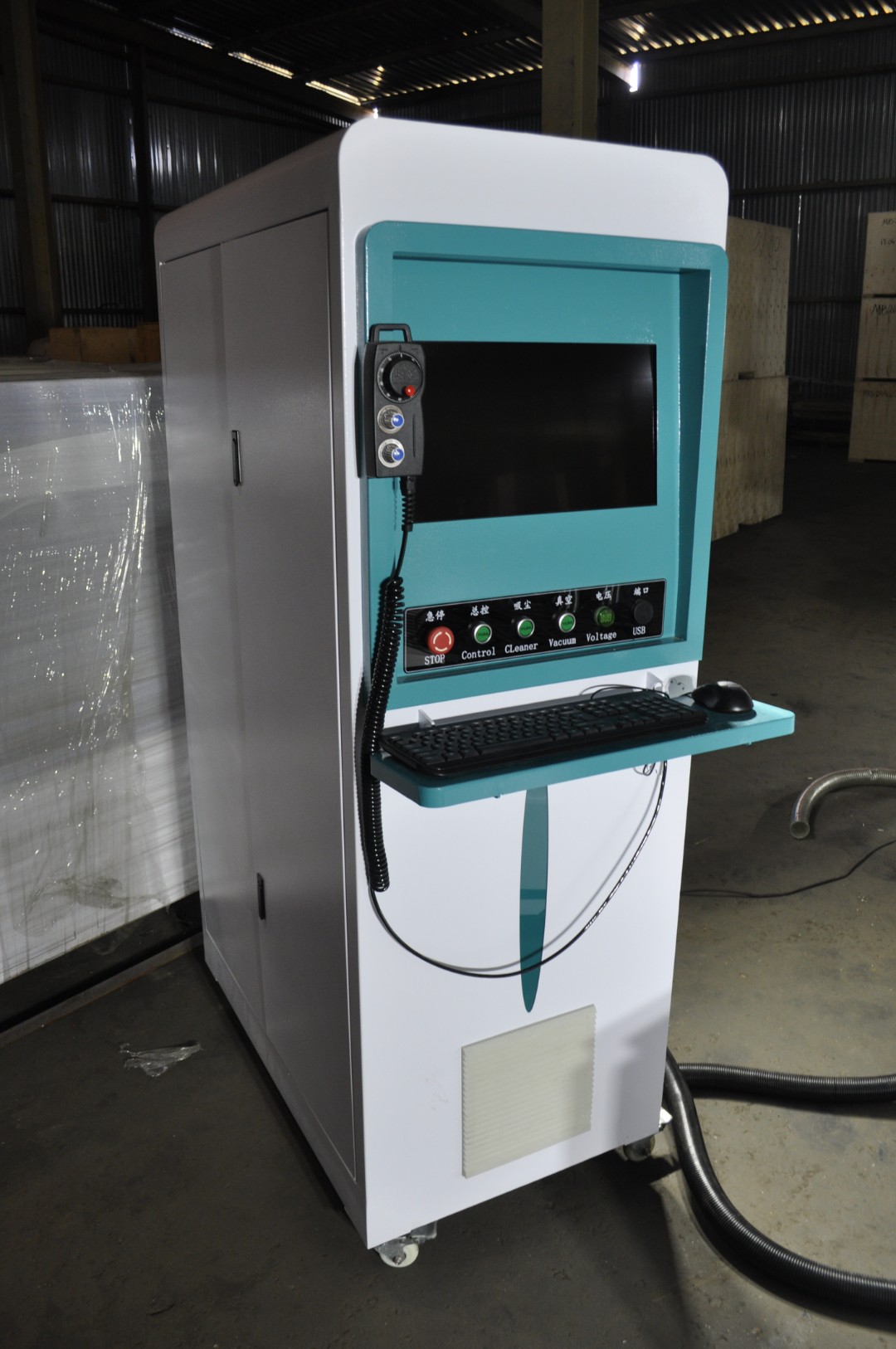

Система управления |
LNC |
|
Командные коды |
HPGL、G |
|
Частота вращения шпинделя, об/мин |
0-18000 |
|
Количество шпинделей, шт. |
4 |
|
Мощность шпинделей, кВт/шт. |
4,5/2 6,0/2 |
|
Смена инструмента |
поочередная |
|
Мощность вихревого вакуумного насоса, кВт. |
5,5 |
|
Создаваемое разряжение, МПа |
0,1 |
|
Рабочее напряжение сети, В |
380 |
|
Габариты стола, мм |
3600х1450х850 |
|

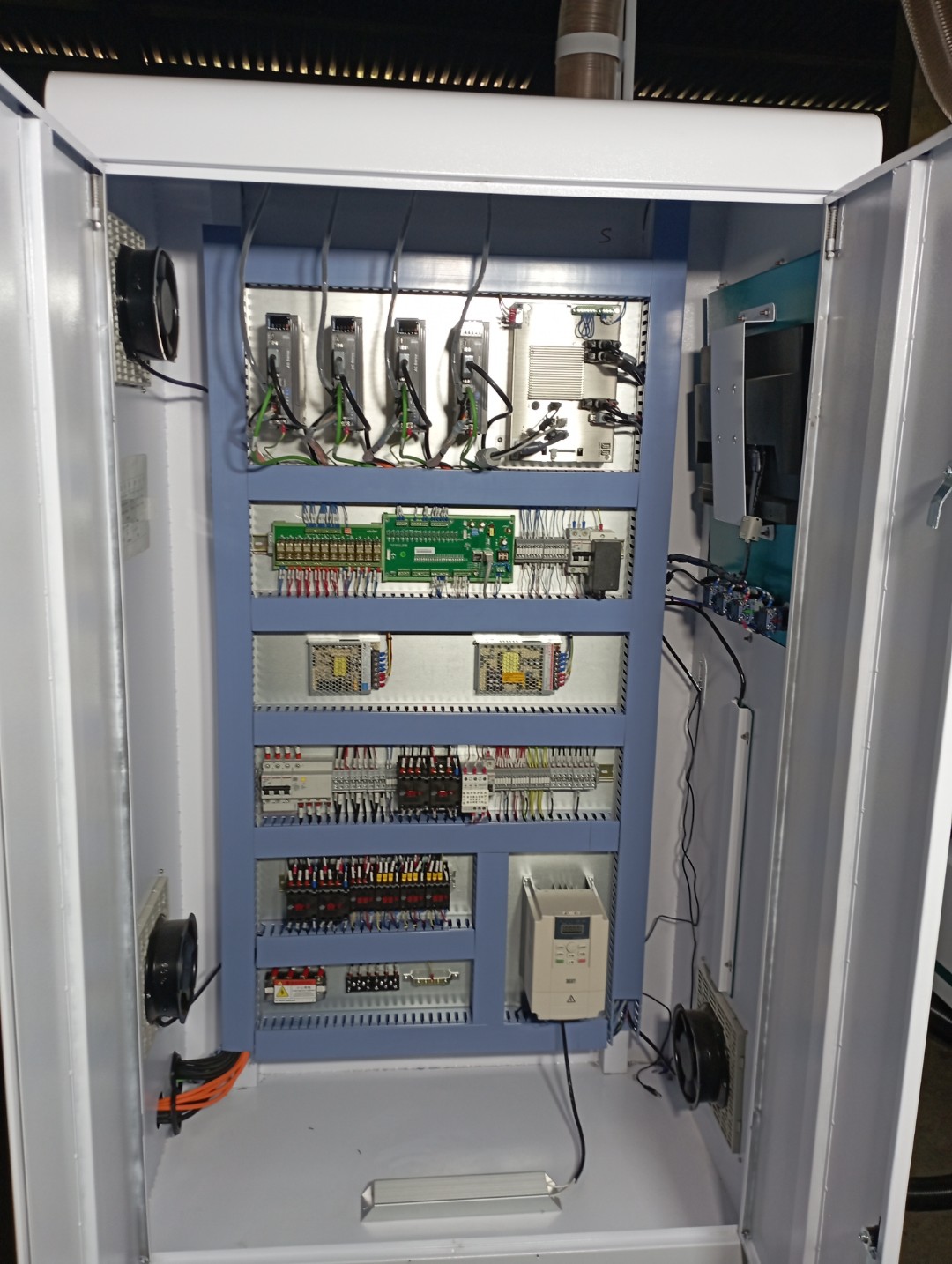

Габариты шкафа управления, мм |
1200х600х1800 |
|
Транспортные габариты, мм |
3600х2550х2200 |
|
Вес, кг |
2250 |
ВНИМАНИЕ: Шеф-монтаж и пуско-наладочные работы по отдельному договору за дополнительную оплату.

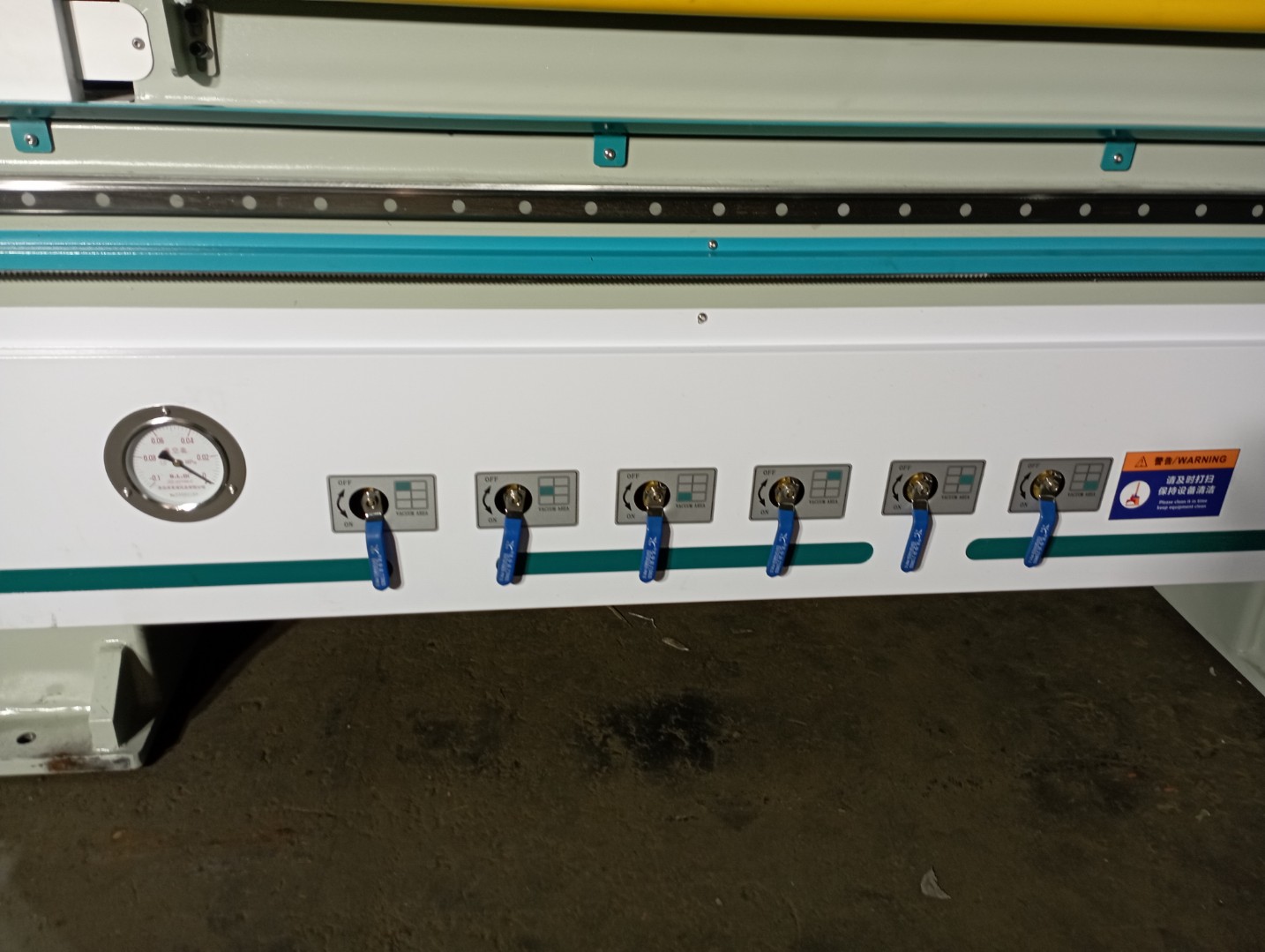

- Зоны вакуумирования: 6
- Точность обработки, мм:: +0.05
- Напряжение, В: 380
- Количество шпинделей: 4
- Частота вращения шпинделя, об/мин:: 18000
- Количество шпинделей, шт.: 4
- Командные коды: HPGL、G
- Максимальная скорость перемещения, м/мин: 30
- Максимальная скорость фрезерования, м/мин: 15
- Масса, кг: 1450
- Мощность вакуумного насоса, кВт: 5,5
- Мощность шпинделя, кВт: 4,5х2 6х2
- Производительность вакуумного насоса, куб.м/мин: 3.83
- Рабочее напряжение, В: 380
- Размер рабочего стола, мм: 1440х3040
- Точность позиционирования, мм: +0.025
- Создаваемое разряжение, МПа: 0.1
- Смена инструмента: ручная
