Фрезерные станки с ЧПУ BJD-Z5 2030 используются при производстве мебели из плит, корпусной и офисной мебели, мебели по заказу, гардеробных, шкафов-купе, кухонных наборов, компьютерных столов и т.д.
Серия представлена 2-мя моделями:
- Z5 2030 – базовая модель;

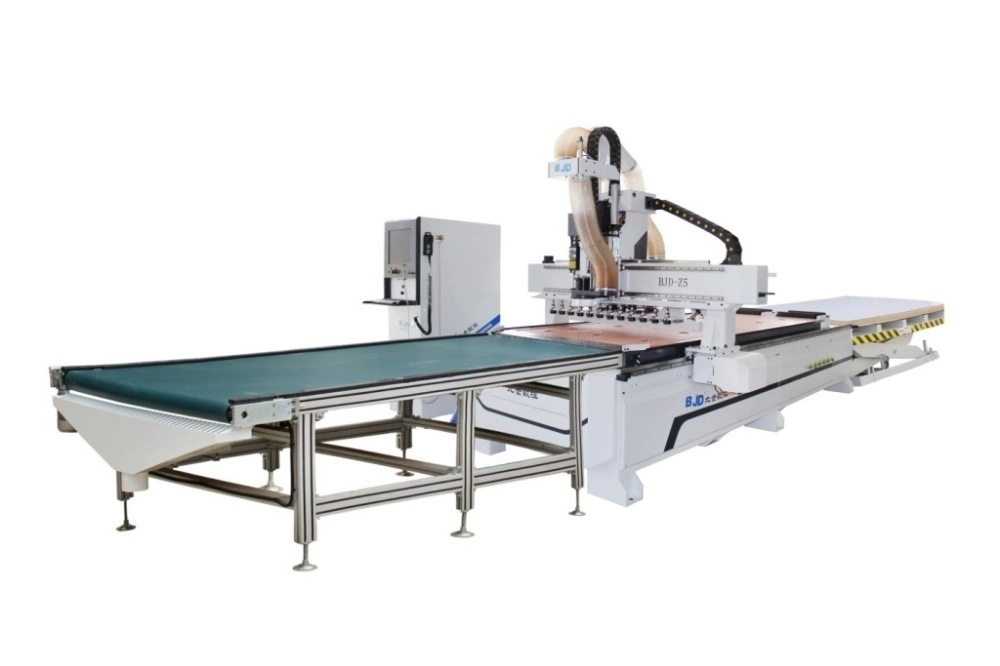

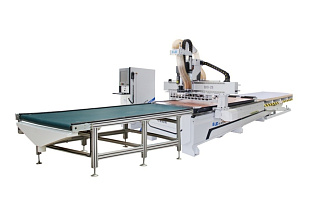

- Z5 2030 NESTING LINE – дополнительно включает устройство загрузки/выгрузки и ПО NESTING.
Станина станка представляет собой прочную сварную конструкцию из толстостенной стали, прошедшую дополнительную закалку и отпуск металла, которые обеспечивают высочайшие показатели жесткости и прочности и отсутствие внутренних напряжений материала.
Компоненты станка
- Система ЧПУ WEIHONG;
- Серводвигатели;
- Двигатели BJD;
- Инвертер HPmont;
- Зубчатая рейка PMI/HIWIN (Тайвань);
- Призматические направляющие PMI/HIWIN (Тайвань);
- Электрические компоненты Schneider/ Omron;
- Редукторы Shimpo (Япония).
|
Описание |
BJD-Z5 2030 NESTING LINE |
|
Размеры рабочего стола, мм |
2100х3000 |
|
Макс. скорости перемещения по осям X/Y/Z, м/мин |
80/80/25 |
|
Система ЧПУ, Рабочие оси |
3 оси |
|
Тип двигателей |
Серводвигатели |
|
Электро-шпиндель, кВт |
9 (воздушное охлаждение) |
|
Тип привода по осям, X и Y |
Шестерня/Рейка 25 мм |
|
Тип привода по оси, Z |
Шарико-Винтовая пара |
|

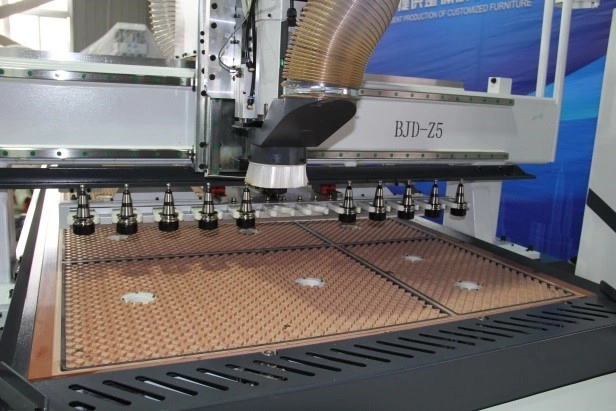

Функция автоматической смены инструмента |
|
|
Емкость магазина инструментов |
12 |
|
Инвертер |
11 кВт |
|

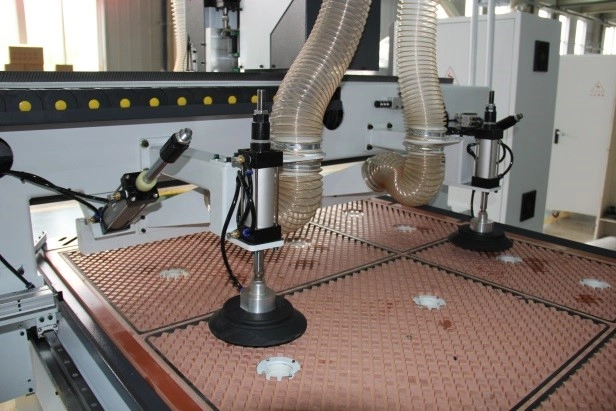

Вакуумные зоны рабочего стола |
8 вакуумных зон |
|
Рабочее давление воздуха, bar |
≥ 6,0 |
|
Функция пылеудаления очистки стола |
В комплекте |
|

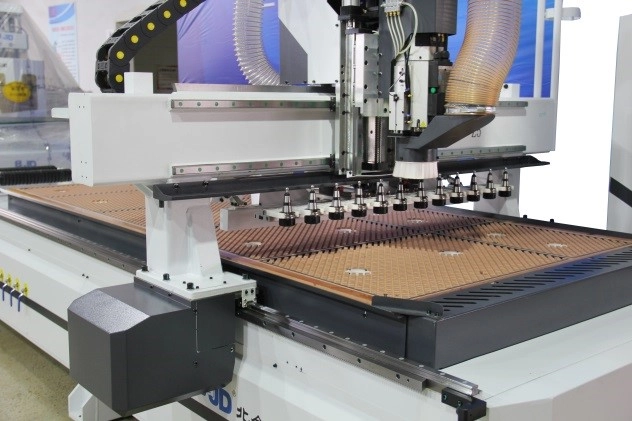

Зубчатая рейка |
Высокоточная шлифованная |
|

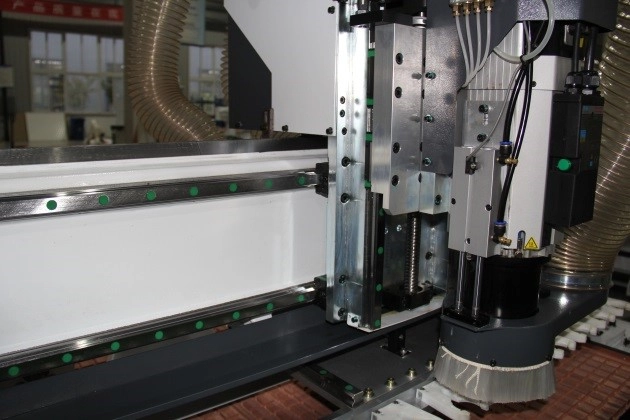

Призматические направляющие |
Высокоточные закаленные, 25х25 мм |
|
Вакуумный насос (водяного типа), м3/час / кВт |
500 / 11 |
| Электрические компоненты станка | |
| Редукторы | |
|
Питание |
380В/ 50Гц |
|
Габариты станка, мм |
11000х3100х2500 |
|
Вес станка, кг |
3900 |
| Устройство загрузки/выгрузки |
в комплекте |
| ПО для Nesting |
в комплекте |
