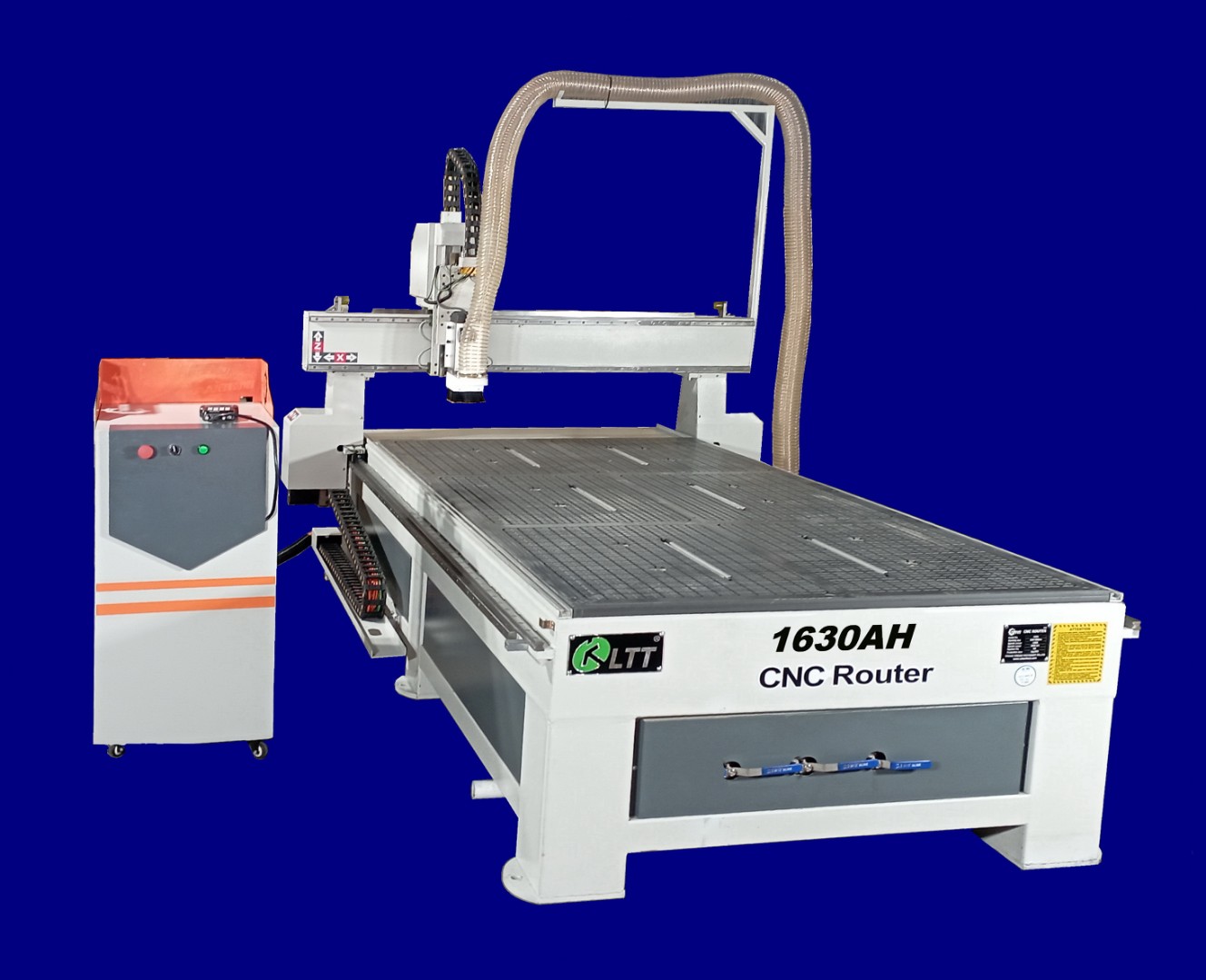

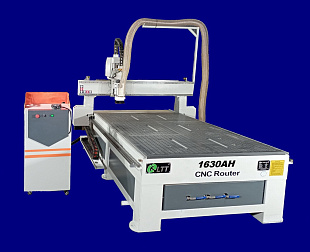

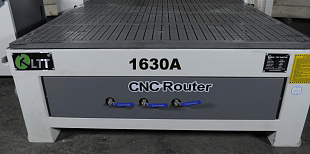

Фрезерный станок с ЧПУ с вакуумным столом
и гибридным приводом мод. LTT-1630АН
Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).
Виды обрабатываемых материалов:
Листы фанеры, древесина, композитные материалы (ДСП, ДВП, МДФ), любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), модельный пластик.

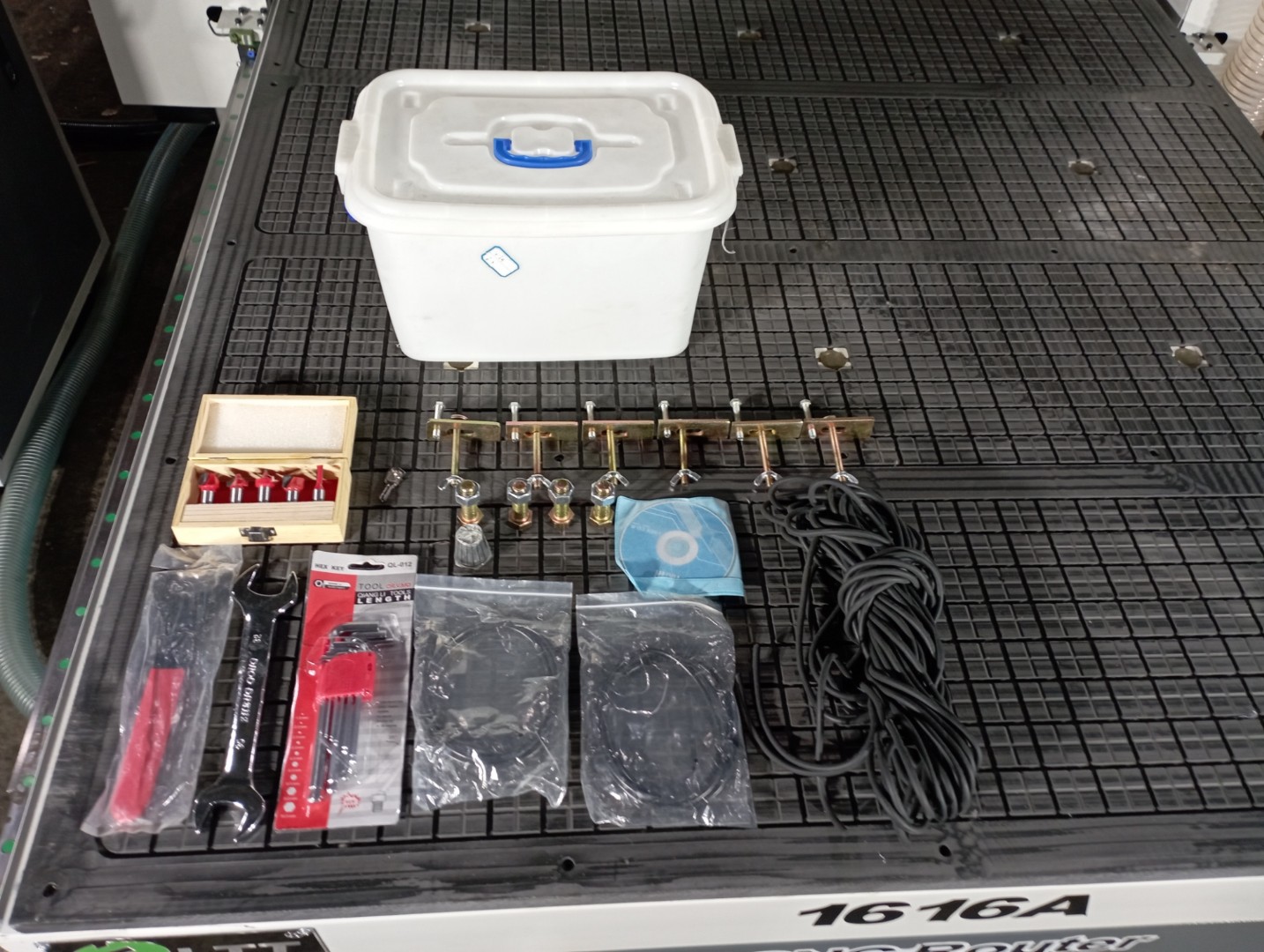

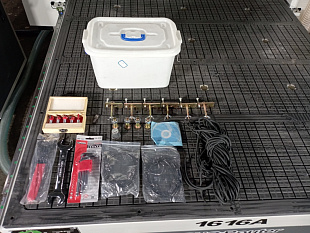

Комплект поставки:
- Ящик инструментальный

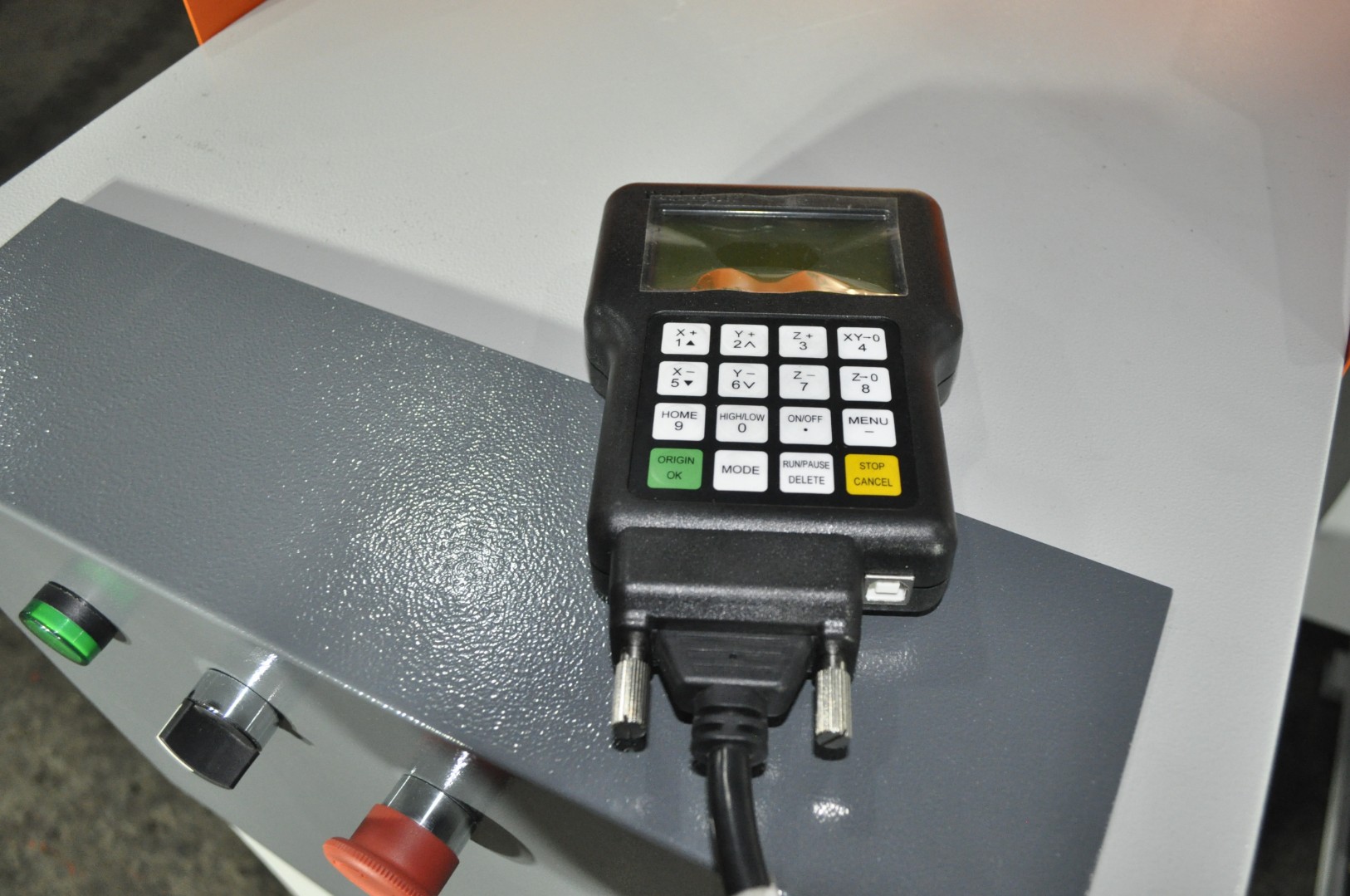

- DSP-Пульт
- CD с софтом
- Цанга ER32-1/2
- Комплект фрез.
- Калибратор
- Струбцины для механического крепления заготовок.
- Набор ключей
- Воздуховод
- Вакуумный насос
Технические характеристики
|
Наименование |
Параметры |
|
Рабочая поверхность (X Y), мм |
1600×3000 |
|
Перемещение по оси Z, мм |
240 |
|
Точность позиционирования, мм |
+0.025 |
|
Тип патрона, мм |
ER32 |
|
Частота вращения шпинделя, об/мин. |
0-18000 |
|
Охлаждение шпинделя |
воздушное |
|
Максимальная скорость перемещения, м/мин |
25 |
|
Максимальная скорость фрезерования, м/мин |
10 |
|
Количество зон вакуумирования |
4 |
|
Система управления |
DSP |
|
Пульт |
Rich Auto A11Е |
|

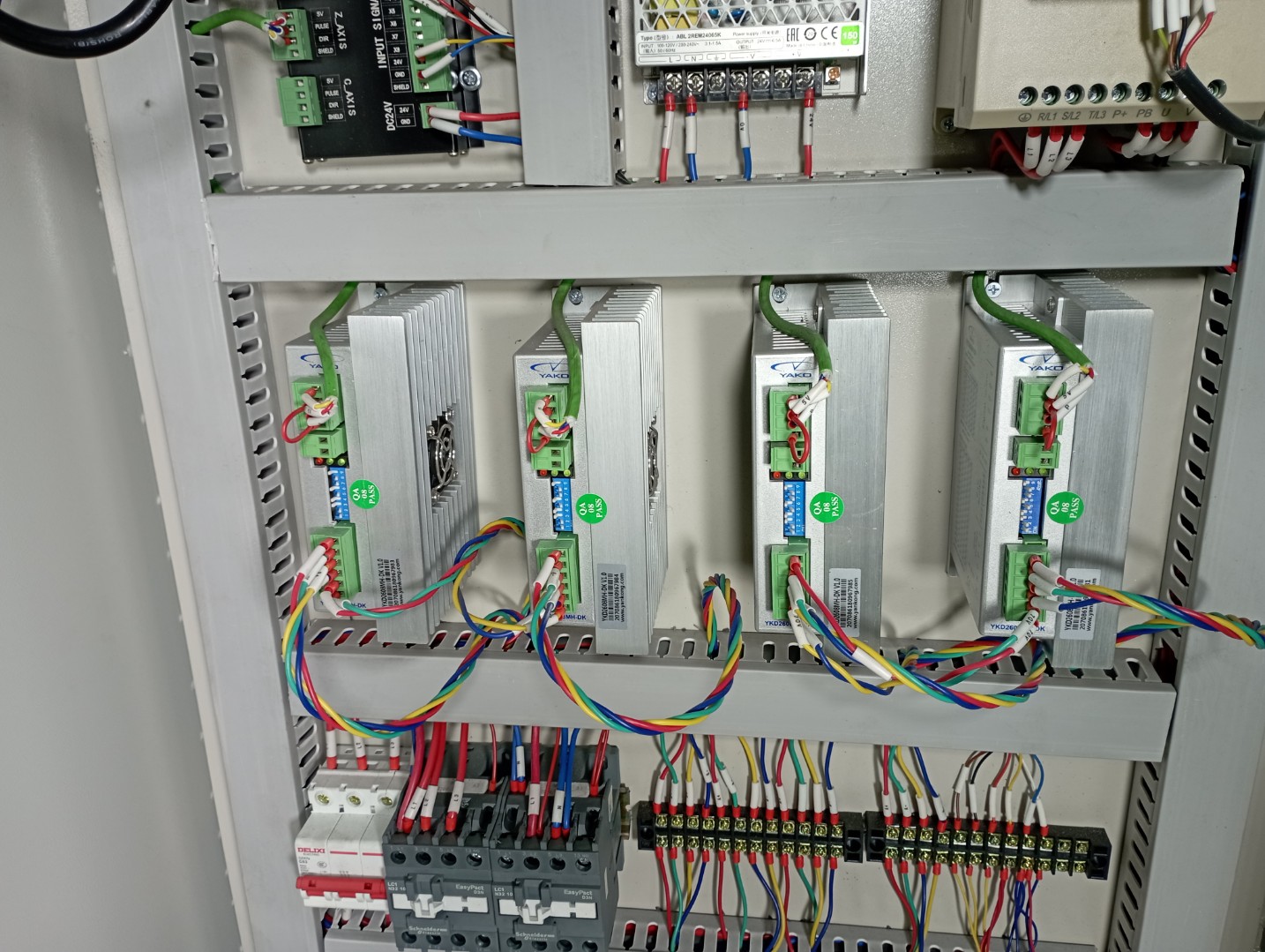

Приводы |
Гибрид, Yako |
|
Направляющие |
Плоские призматические PMI |
|
Командные коды |
HPGL、G |
|
Транспортные габариты, м |
3500х1650х650 2100х600х1200 |
|
Габариты станка , мм |
2250х3500х2400 |
|

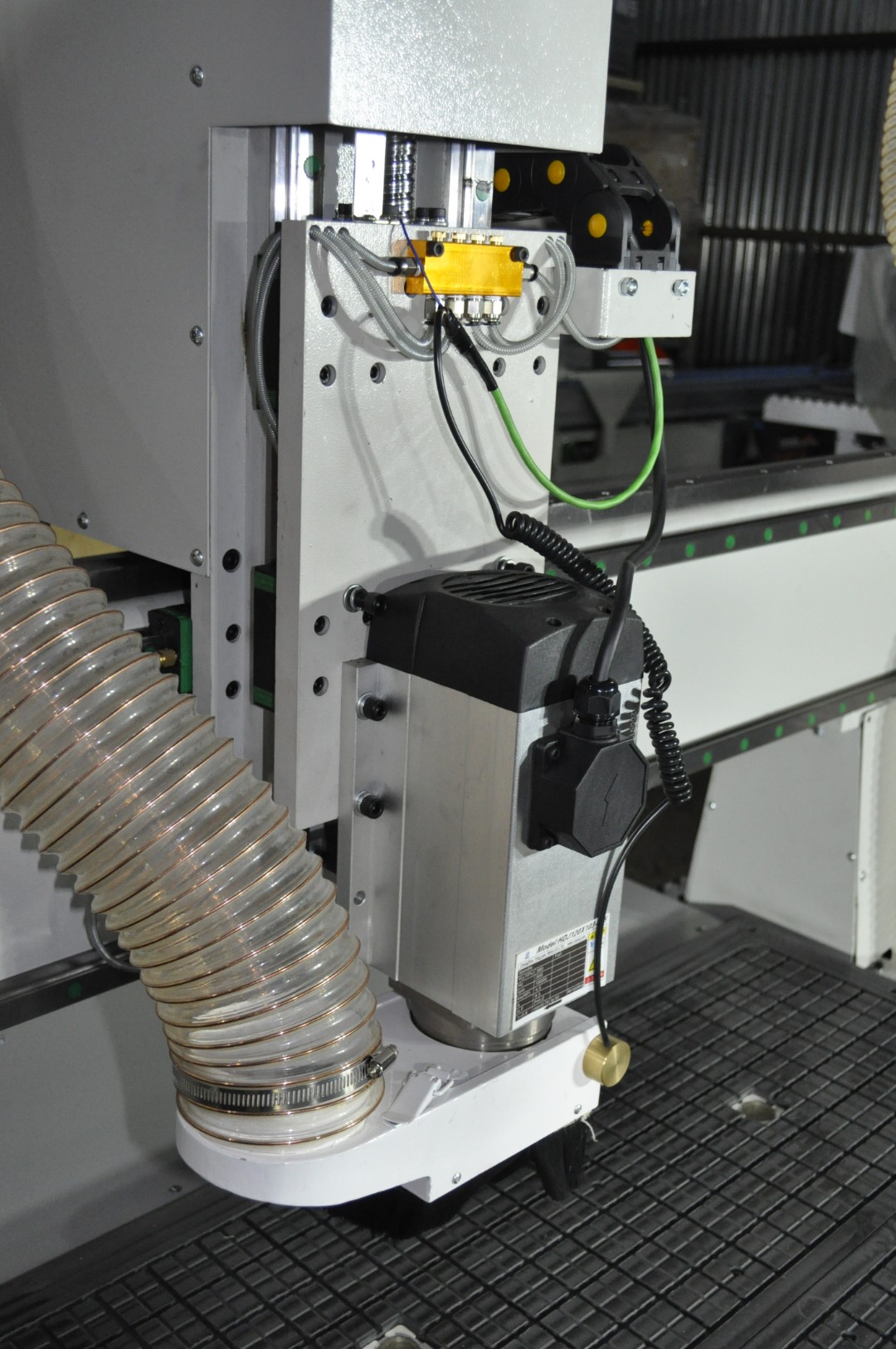

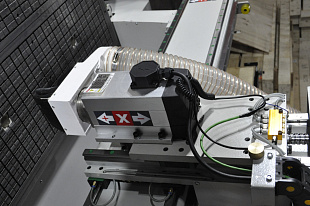

Мощность шпинделя, кВт |
4,5 |
|
Мощность вакуумного насоса, кВт |
5,5 |
|
Рабочее напряжение, В |
380 |
|
Масса, кг |
950 |
- Зоны вакуумирования: 3
- Мощность электродвигателя, кВт: 4,5
- Напряжение, В: 380
- Количество шпинделей, шт.: 1
- Частота вращения шпинделя, об/мин:: 0 - 18000
- Командные коды: HPGL、G
- Максимальная скорость перемещения, м/мин: 10
- Максимальная скорость фрезерования, м/мин: 8
- Масса, кг: 950
- Мощность шпинделя, кВт: 4,5
- Направляющие: профильные линейные
- Охлаждение шпинделя: воздушное

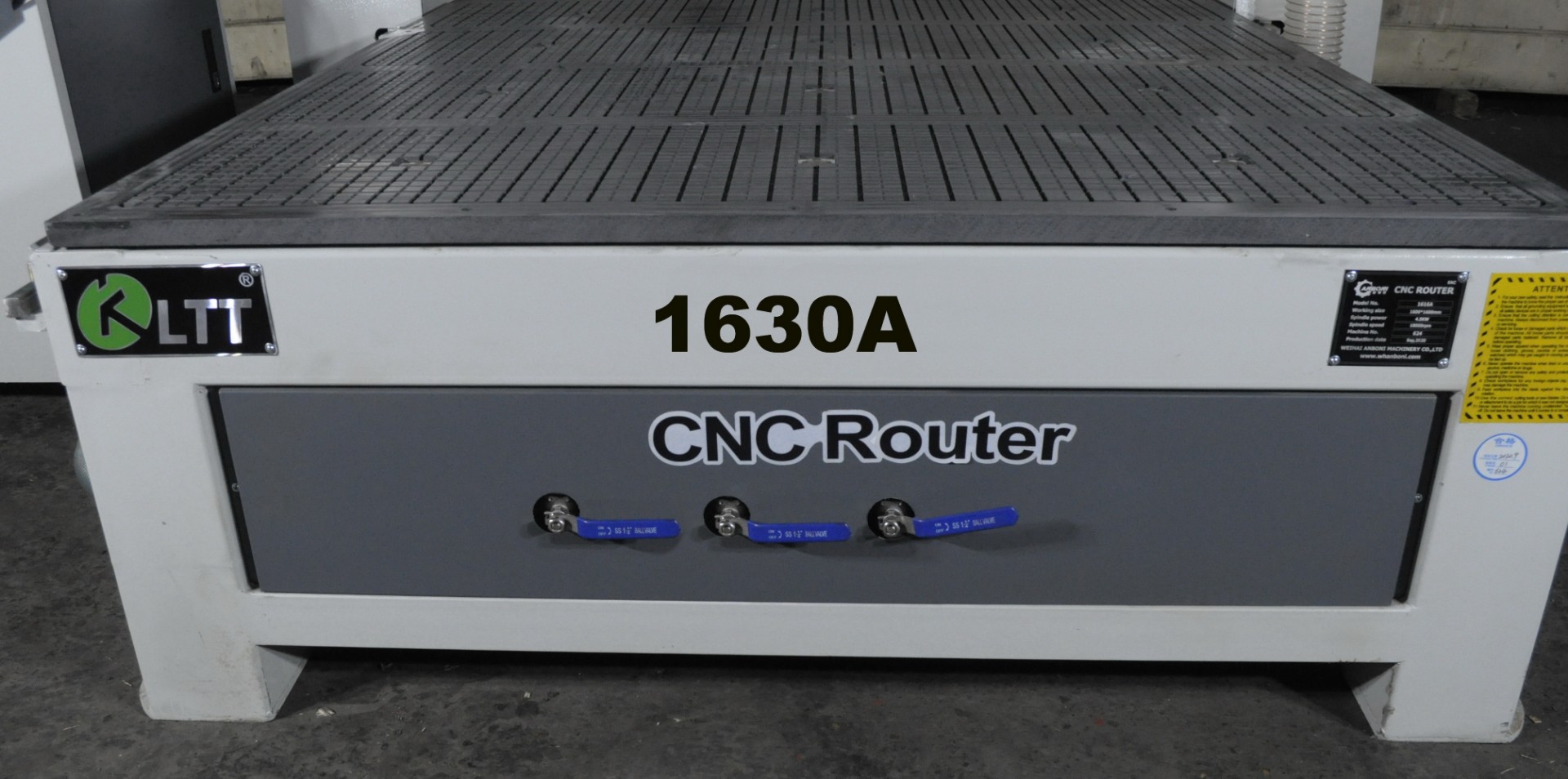

- Рабочий стол: Вакуммный
- Рабочее напряжение, В: 380
- Размер рабочего стола, мм: 1600х3000
- Система управления: DSP-Пульт
- Точность позиционирования, мм: +0.025
- Смена инструмента: Ручнеая
