Назначение
Станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объемных деталей в 3-х мерном пространстве (3D фрезерование).
Виды обрабатываемых материалов:
Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
Область применения
Мебельное производство
Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).
Отделка интерьеров
Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.
Отделка экстерьеров
Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.
Производство дверей
Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.
Реклама
Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

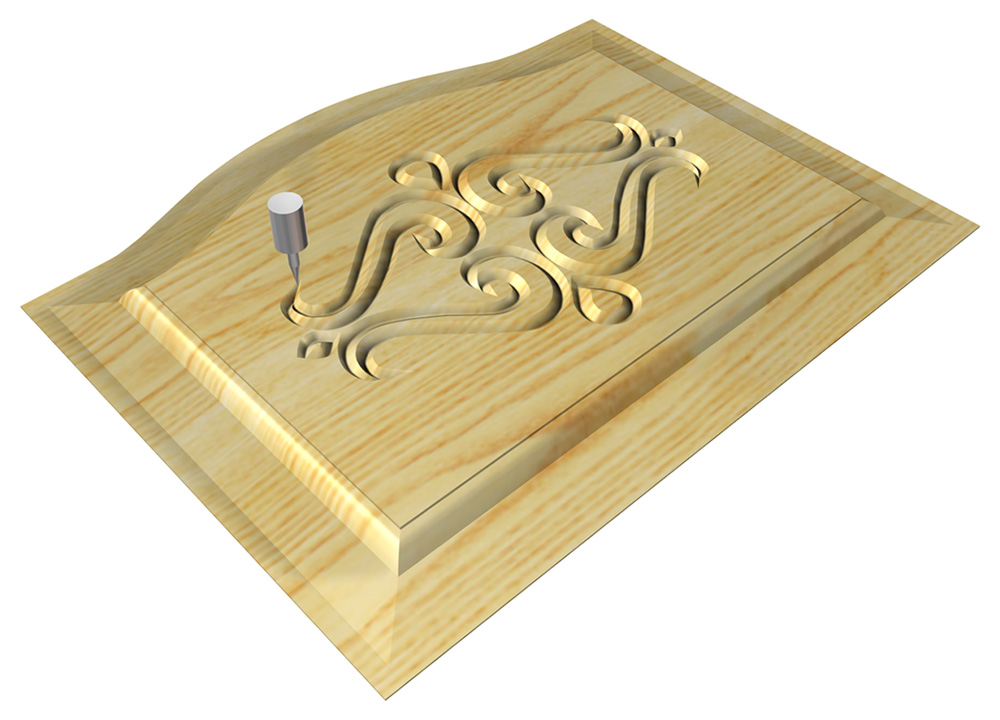

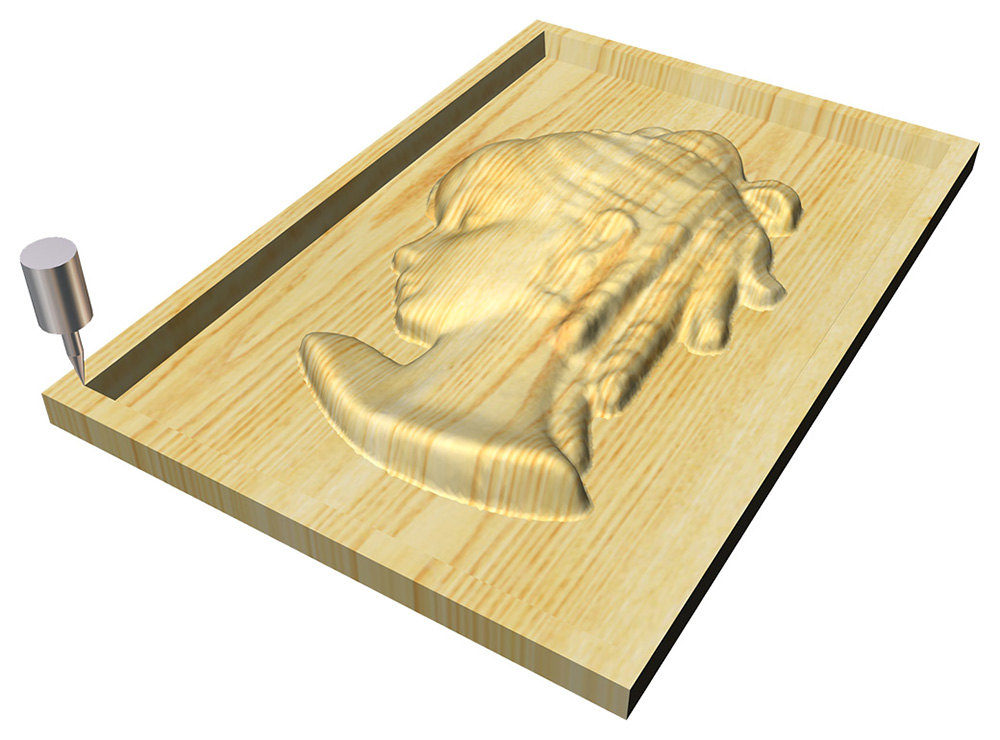

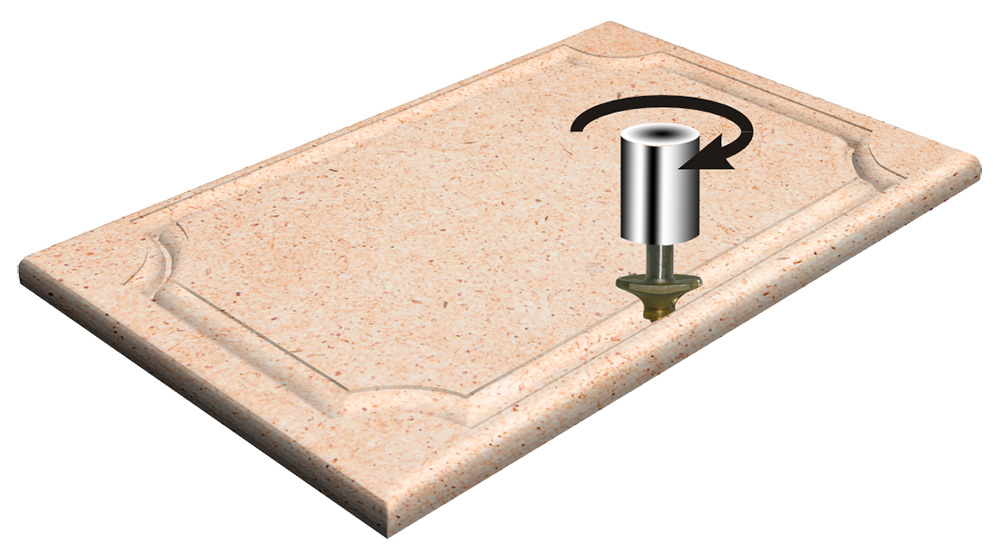

Схема обработки
Получаемые изделия
Конструктивные особенности
ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА
Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.
СТАЛЬНОЙ ПОРТАЛ
Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.
СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА
Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА RoR (Германия) ПО ОСЯМ X – Y
В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно.
Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
ВЫСОКОСКОРОСТНАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z
Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.
ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ LMA ПО ОСЯМ Х / Y / Z (ТАЙВАНЬ)
Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Направляющие 25 серии.
СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ NC-Studio
Для управления работой станка установлена система-симулятор стойки ЧПУ в комплекте с контроллером, кабелем и платой управления. Система широко известна для многих пользователей по всему миру, проста и удобна в эксплуатации и хорошо себя зарекомендовала на станках с ручной и полуавтоматической сменой инструмента. Программное обеспечение NC-Studio, установленное на компьютер при помощи контроллера, визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BeCad, Базис-Мебельщик, К-3 Мебель.
*Для использования системы необходим персональный компьютер с разъемом под плату PCI, а также монитор, клавиатура и мышь.
ШКАФ УПРАВЛЕНИЯ С ЭЛЕКТРОКОМПОНЕНТАМИ
Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными от дельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 5,5 кВт.
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ (4,5 КВТ - 24 000 ОБ/МИН)
Конструкция данного шпинделя создана таким образом, чтобы тепло, выделяемое при его работе, отводилось посредством жидкостного теплоносителя. В качестве охлаждающей жидкости может быть вода или другие жидкости (антифриз, тосол). Частота вращения (24 000 об/мин) и мощность (4,5 кВт) дает возможность осуществлять обработку деталей из древесины, фанеры, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Замена инструмента в шпинделе осуществляется вручную, при помощи специального ключа.
ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ ОХЛАЖДЕНИЯ ЭЛЕКТРОШПИНДЕЛЯ
Для создания принудительной циркуляции жидкости охлаждения используется циркуляционный насос, поставляемый в комплекте со станком. Насос, прокачивая охлаждающую жидкость через герметичный контур охлаждения шпинделя, поддерживает необходимый уровень рабочей температуры, тем самым предотвращая пагубное воздействие тепловых нагрузок и последующий выход из строя самого шпинделя.
ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ
Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателя на ведущие шестерни, а также на ШВП передаётся посредством ременного редуктора, который в свою очередь обеспечивает необходимы коэффициент редукции и необходимое усилие.
ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ
В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки.
ВАКУУМНЫЙ СТОЛ С Т - ПАЗАМИ
Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов.
ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X / Y / Z
Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.
ЗИП
Каждый станок в обязательном порядке комплектуется пластиковым ящиком с необходимым ключами для замены инструмента в шпинделе, струбцинами для механического крепления заготовок, резиновым шнуром для ограничения вакуумных зон, стартовым комплектом цанг и фрез для первичного запуска станка и обучения, запасными выключателями а также некоторыми расходниками для оперативного ремонта.
