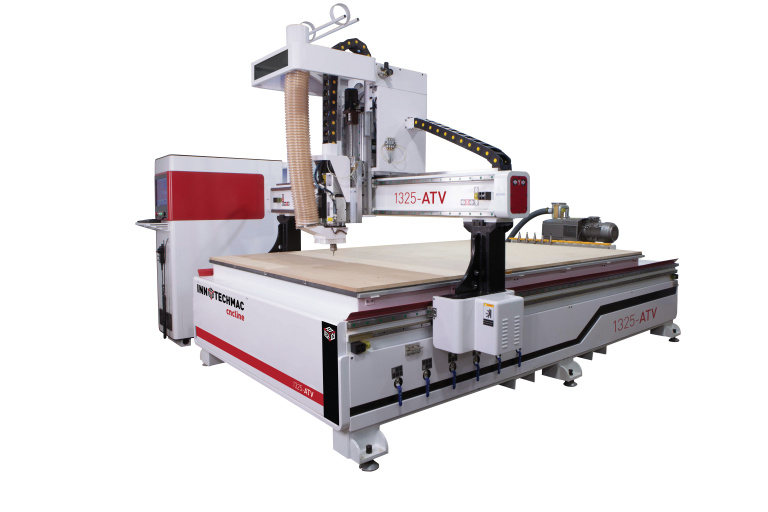

Фрезерный станок с ЧПУ 1325 ATV

Цельносварная массивная стальная станина

Станина сварена из прямоугольных стальных труб, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

Массивный стальной портал

Изготовлен из стальных труб прямоугольного сечения, с усилением конструкции портала в местах сопряжений, что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

Усиленная конструкция опор портала

Портал установлен на массивные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Базовая опорная площадка выполнена с большой площадью контакта и имеет шесть крепежных отверстий, что позволяет значительно увеличить нагрузочные показатели станка без потери качества обработки.

Серводвигатели «YASKAWA» (Япония)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения (до 80 м/мин). Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях и являются признанным мировым лидером отрасли.

Планетарные редукторы по осям x, y «SHIMPO-NIDEC» (Япония)

Применение планетарных редукторов «SHIMPO-NIDEC» позволяют значительно улучшить показатели оборудования, а именно:

• получить гораздо более высокий КПД;
• достичь высоких скоростей перемещения портала (до 80 м/мин);
• минимизировать время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

Косозубые передачи шестерня – рейка по осям x –y «WMH-HERION» (Германия)

Самый современный и передовой тип эвольвентной передачи. По сравнению с прямозубой, косозубая передача работает более плавно и тихо. Зубья входят в контакт постепенно, а не сразу по всей длине. Также косозубая передача, за счет увеличенного пятна контакта может передать куда большее усилие.
Применение косозубой передачи немецкого поставщика WMH-HERION позволяет повысить нагрузочные характеристики и увеличить скоростные показатели оборудования с сохранением высокой надежности и износостойкости.

Высокопрецизионная шарико-винтовая передача по оси z «PMI» (Тайвань)

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

Высокоточные призматические направляющие с подшипниками «PMI» (Тайвань)

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы всех узлов станка.

Централизованная станция подачи смазки

Смазка подшипников и ШВП осуществляется автоматически без участия оператора. Благодаря данной системе исключается человеческий фактор и гарантируется своевременная смазка и точное дозирование масла.

Вакуумный рабочий стол с Т-пазами для механического крепления

Рабочий стол станка изготовлен из цельных листов упрочненного гетинакса (специального композитного материала на основе фенольных смол и синтетических волокон) с интегрированными алюминиевыми направляющими Т-образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на несколько независимых вакуумных зон для удобства фиксации заготовок различных габаритов.

Вакуумные насосы 1шт. 160 м3/час «TONGYOU» (Тайвань)

Пластинчато-роторные безмасляные насосы увеличенной мощности обеспечивают высокую производительность 160 м3/час каждый, что гарантирует надежную фиксацию деталей небольшого размера при высокоскоростной обработке.

Инструментальные патроны

В комплекте со станком поставляются 3 инструментальных патрона ISO30.

Промышленный электрошпиндель 9,0 квт — 24 000 об/мин «HQD» (Тайвань)

Конструкция и комплектующие данного электрошпинделя идентичны электрошпинделям компании HSD (Италия).

Частота вращения (24 000 об/мин) и мощность (9,0 кВт) отвечает всем требованиям для обработки деталей из древесины, ДСП, МДФ, пластика, акрилового стекла и других материалов.

Система смены инструмента - автоматическая, под патрон ISO30. Применяется воздушное охлаждение шпинделя.

Магазин автоматической смены инструмента на 12 позиций

Система автоматической смены инструмента с линейным магазином на 12 позиций установленная на станине станка. Самая простая и надежная система смены инструмента, так как в ее конструкции отсутствуют какие-либо движущиеся механические или пневматические части.

Датчик автоматического измерения и калибровки длины инструмента

В комплекте со станком поставляются 3 инструментальных патрона ISO30.

Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет:

• высокой точности измерения длины инструмента;
• автоматизации расчета и ввода коррекции на инструмент.

Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

Система управления «SYNTEC» (Тайвань)

Одна из самых распространённых и надежных систем управления. Устанавливается на различном оборудовании как деревообрабатывающем, так и на металлообрабатывающих станках. Полная поддержка 3D-обработки, функция «LookAhead», простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Блок контроллер SYNTEC выделен в отдельный изолированный блок и подключен к индустриальному персональному компьютеру DELL. Взаимодействие оператор осуществляет только с компьютером на базе операционной системы WINDOWS. Наличие интерфейсов USB, Ethernet, WI-FI значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия.

Шкаф управления

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа оборудования. Шкаф управления оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique, Siemens) и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

Гибкие кабели «IGUS» (Германия)

Компания igus® GmbH производит детали машин из высокопрочных полимеров, которые используются в подвижном оборудовании, отличаются длительным сроком службы и не требуют частого технического обслуживания. Специальные кабели электродвигателей для использования в гибких кабель-каналах используются при высоких скоростях и ускорениях. Будучи испытанными в лаборатории igus® с миллионами циклов в энергоцепях, они обеспечивают гарантированную безопасность от отказа. Радиус изгиба до 5xd.
