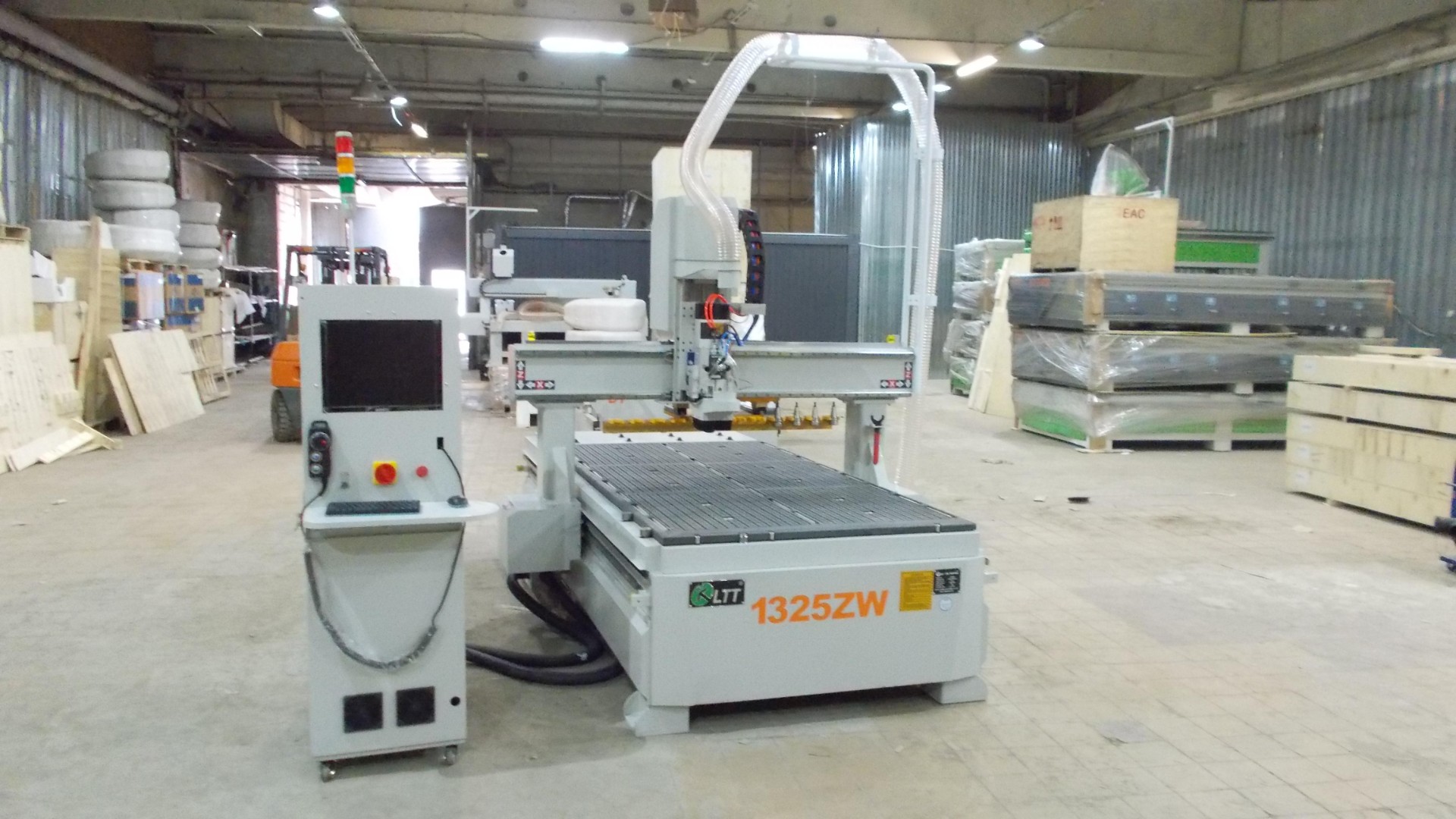

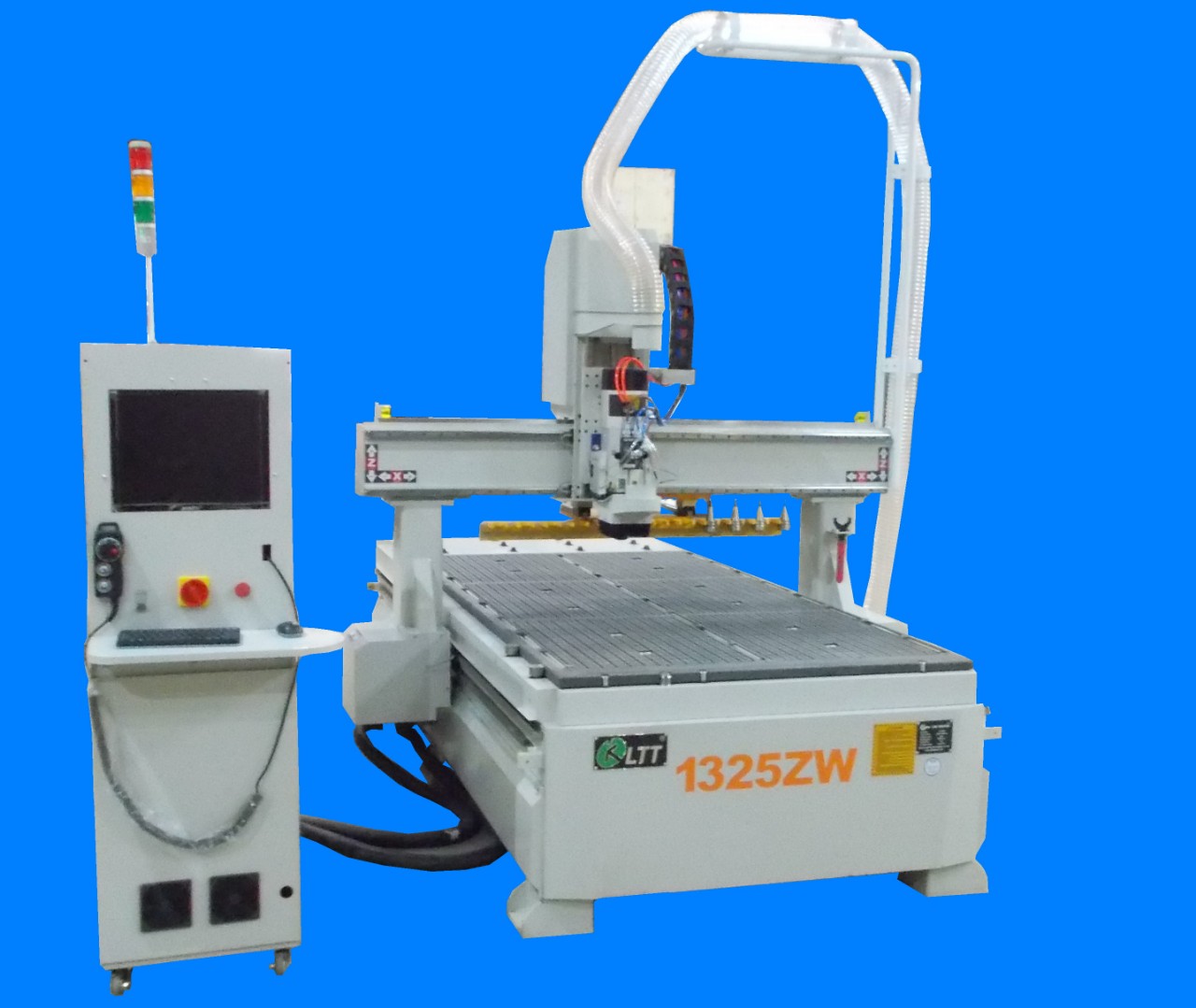

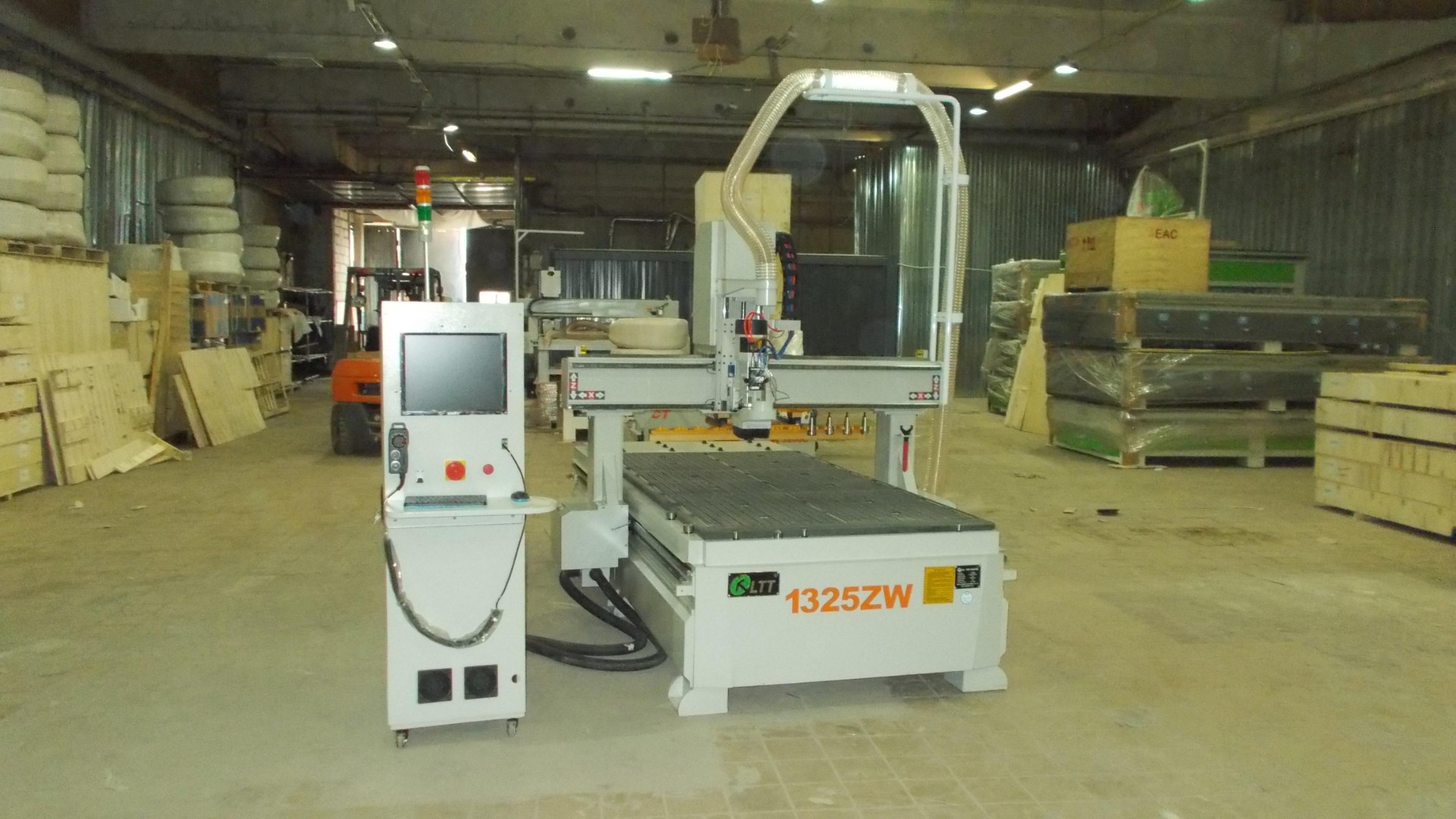

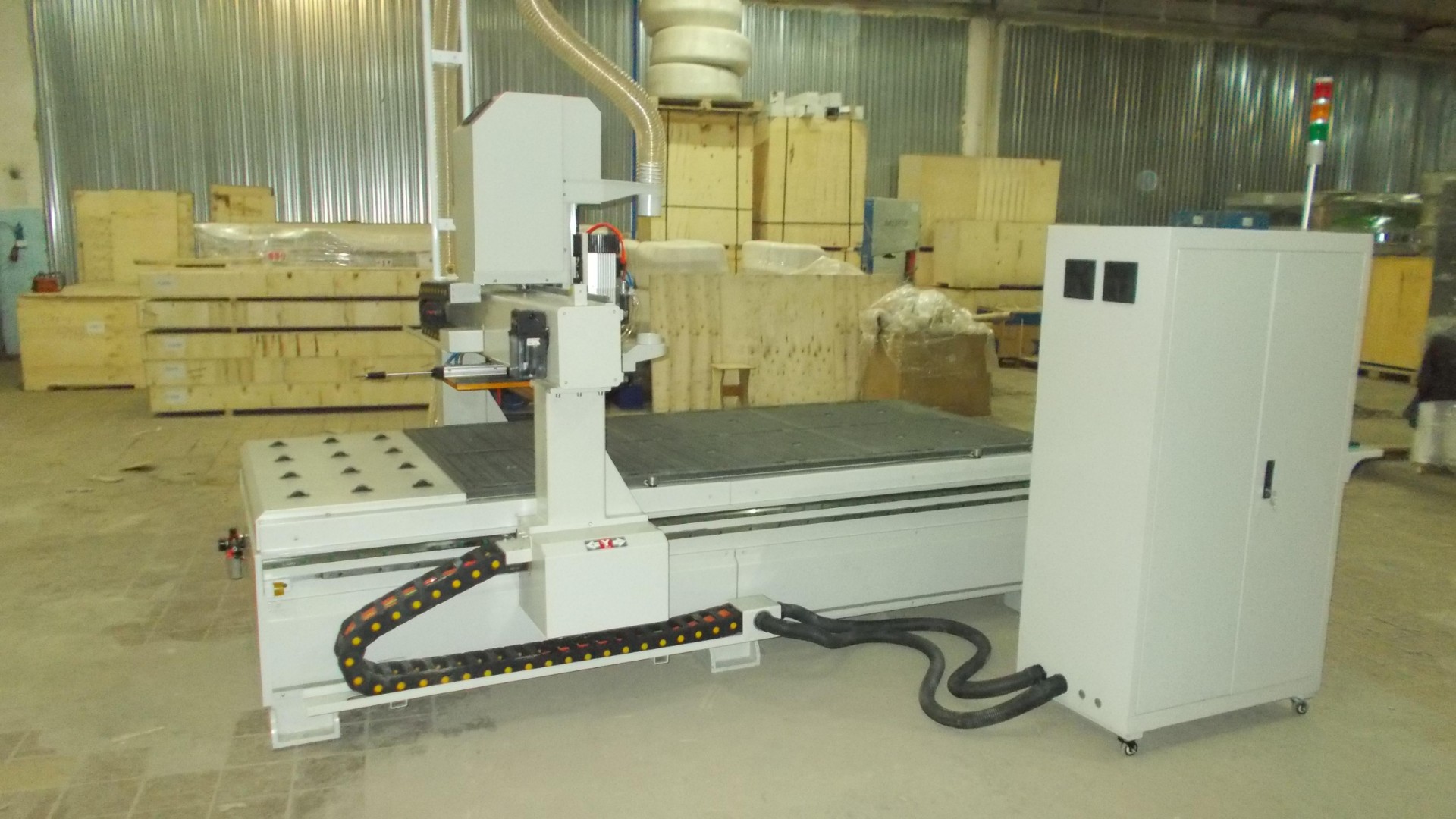

Фрезерный станок ЧПУ c автоматической линейной сменой инструмента мод. LTT-1325ZW
Сфера использования:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, алюминия и других схожих материалов.
Отличительные особенности:
- Мощный двигатель 7.5 кВт (пиковая 9кВт).

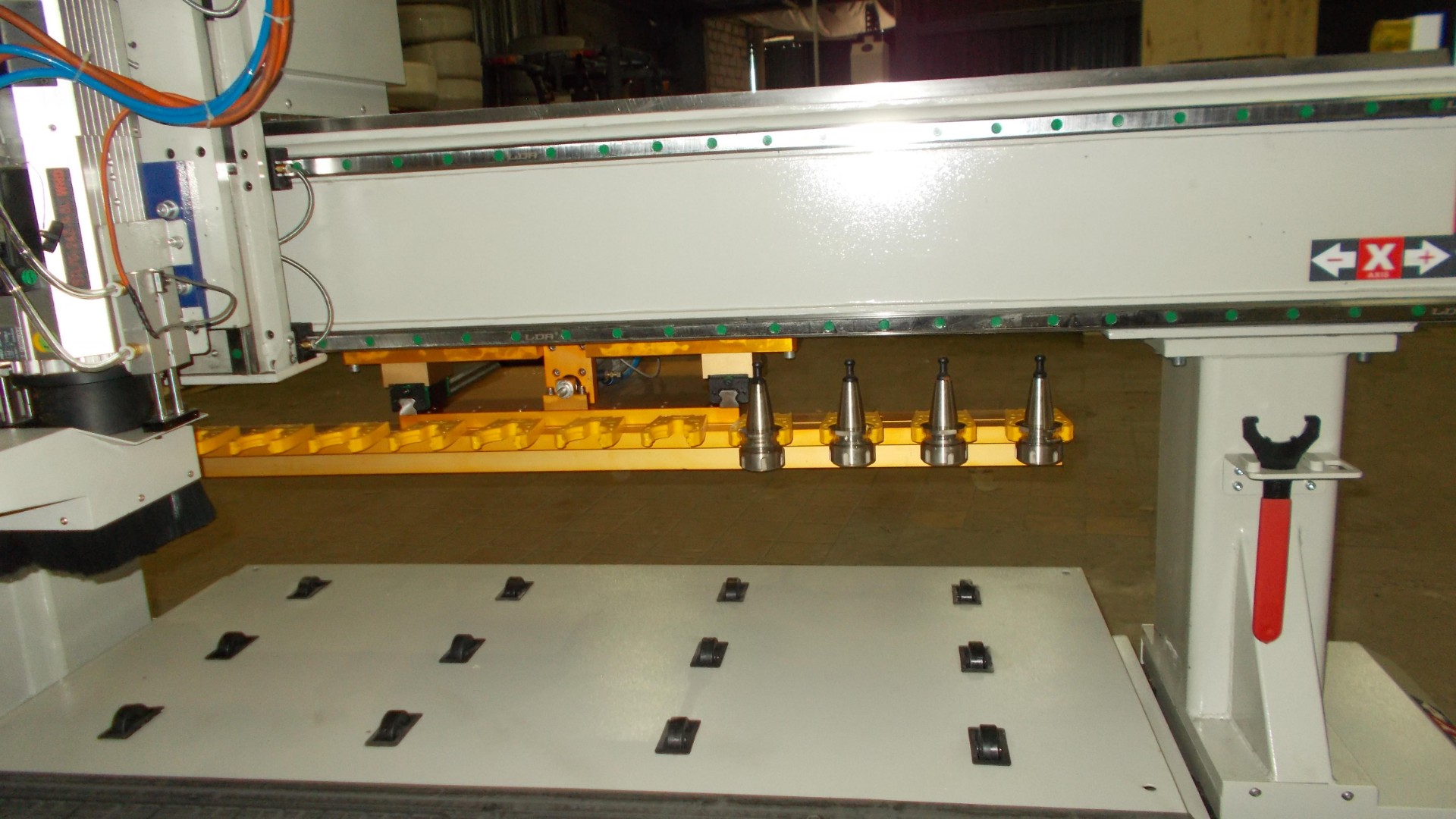

- Автоматическая линейная система смены инструмента на 12 патронов.
- Сервоприводы на перемещение по трём осям фирмы SYNTEС
- Плоские призматические направляющие.
- Жёсткие и точные линейные направляющие LDA
- Косозубые шестерни и рейки на перемещение по осям X и Y

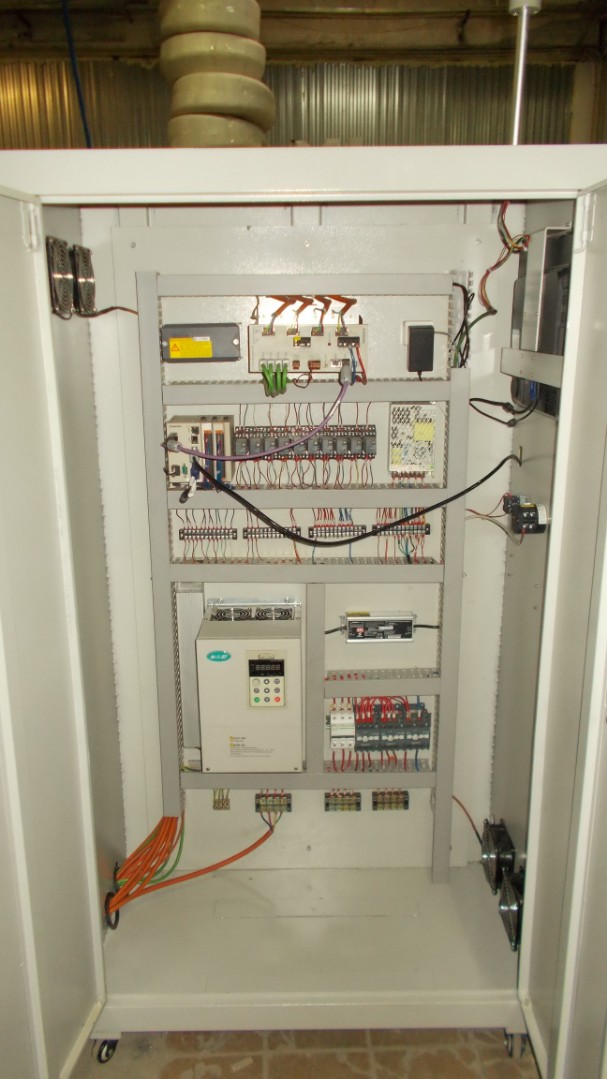

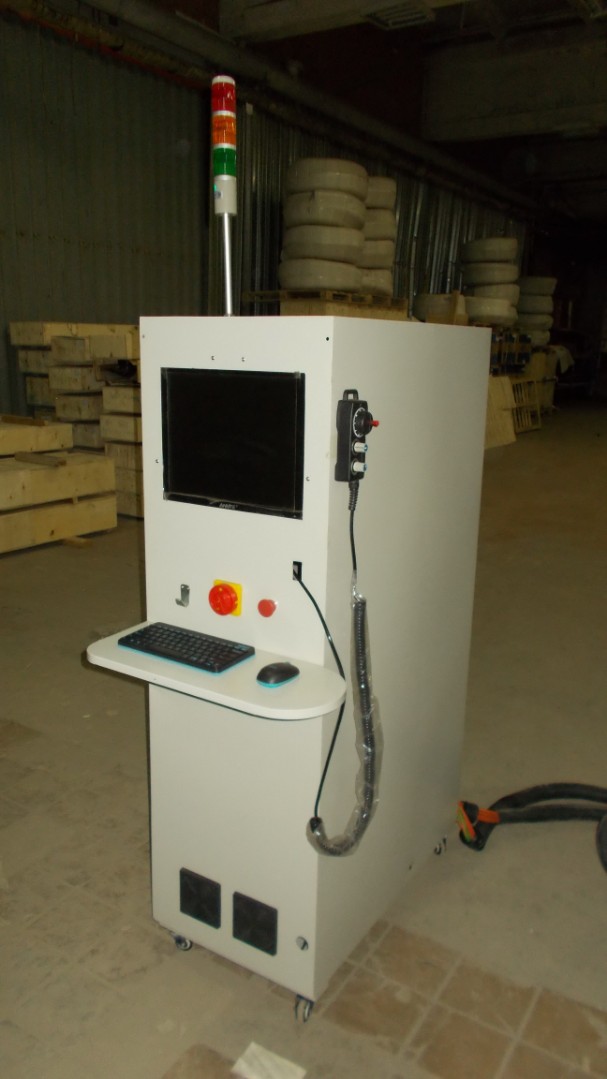

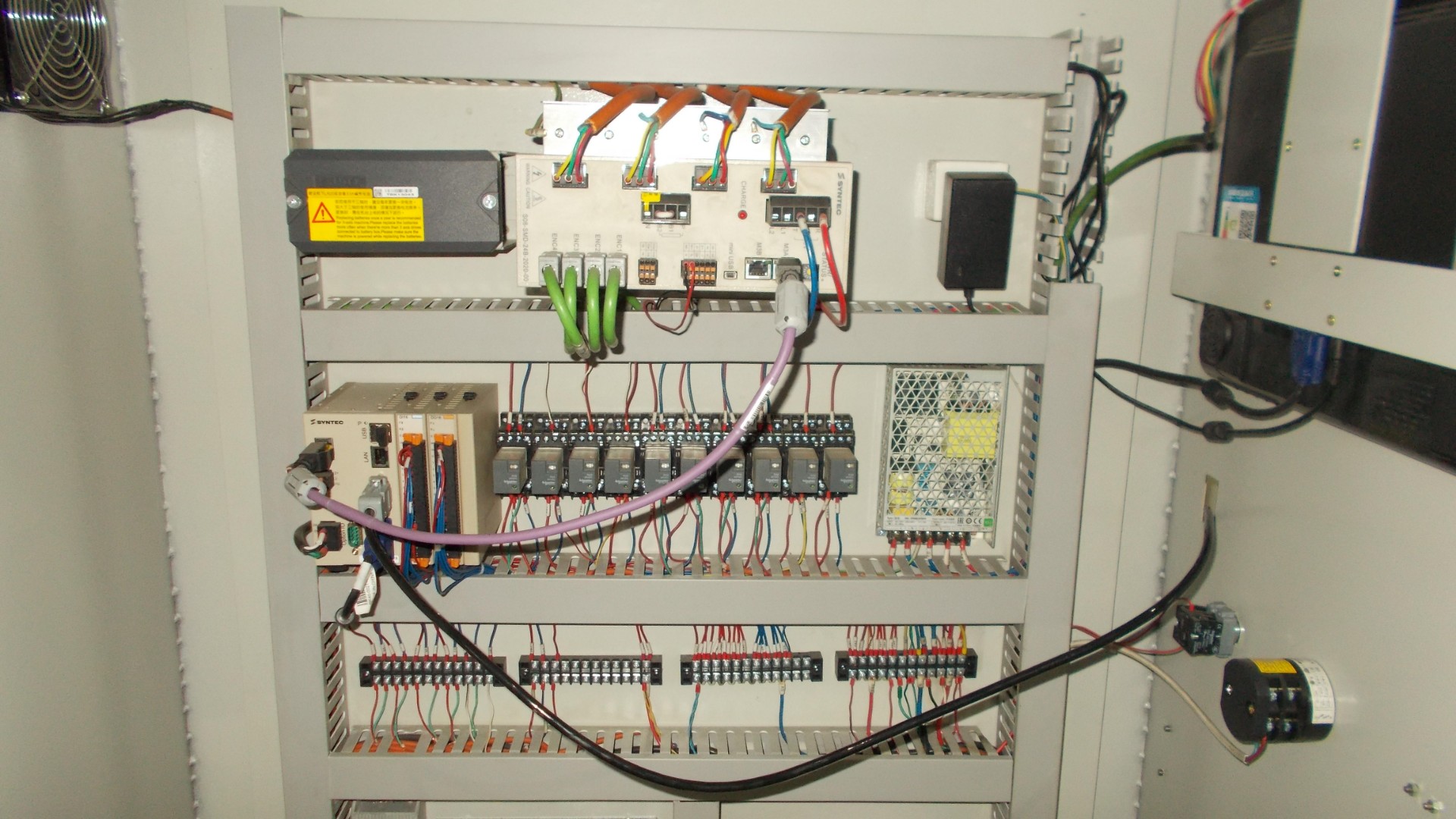

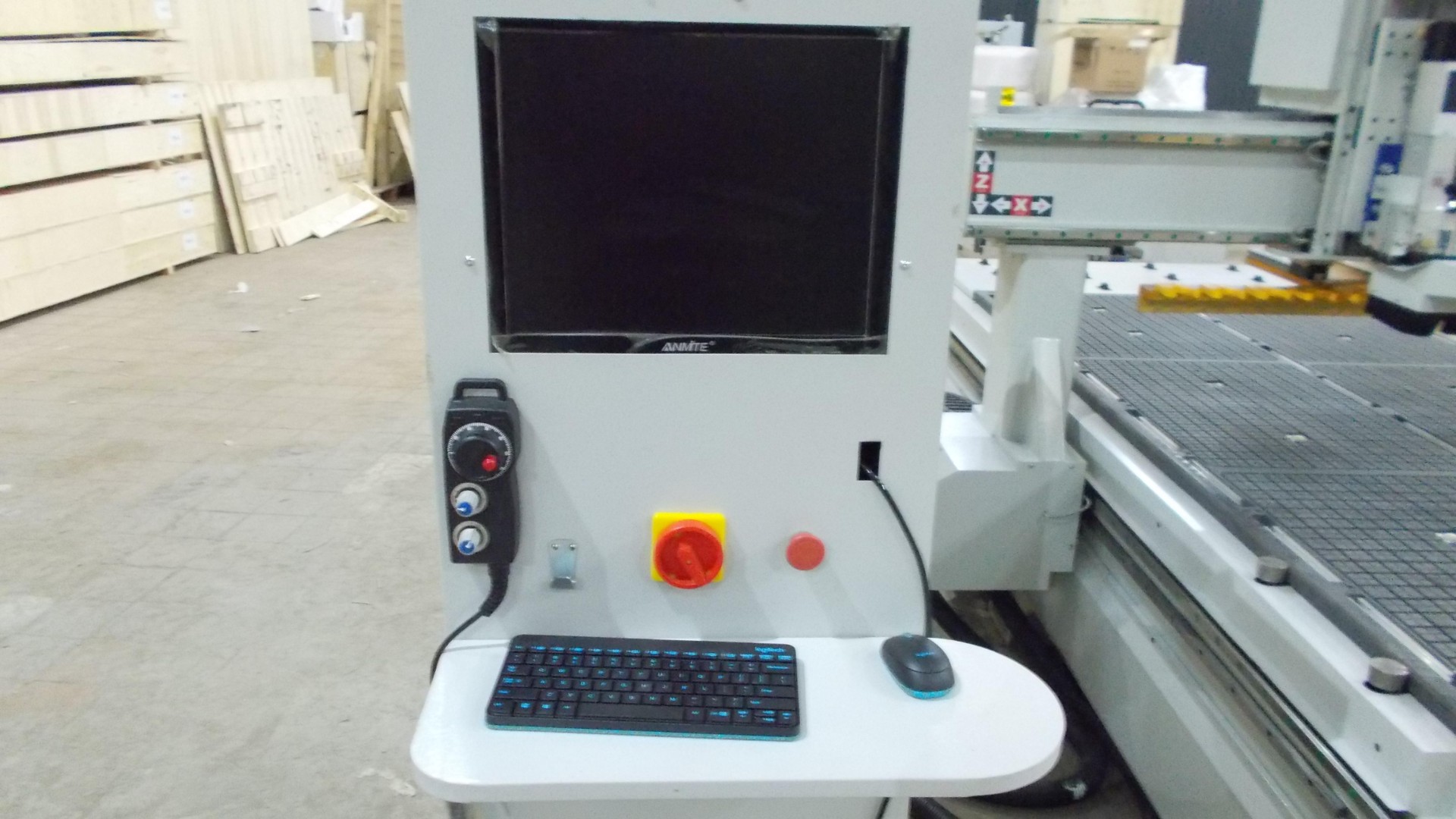

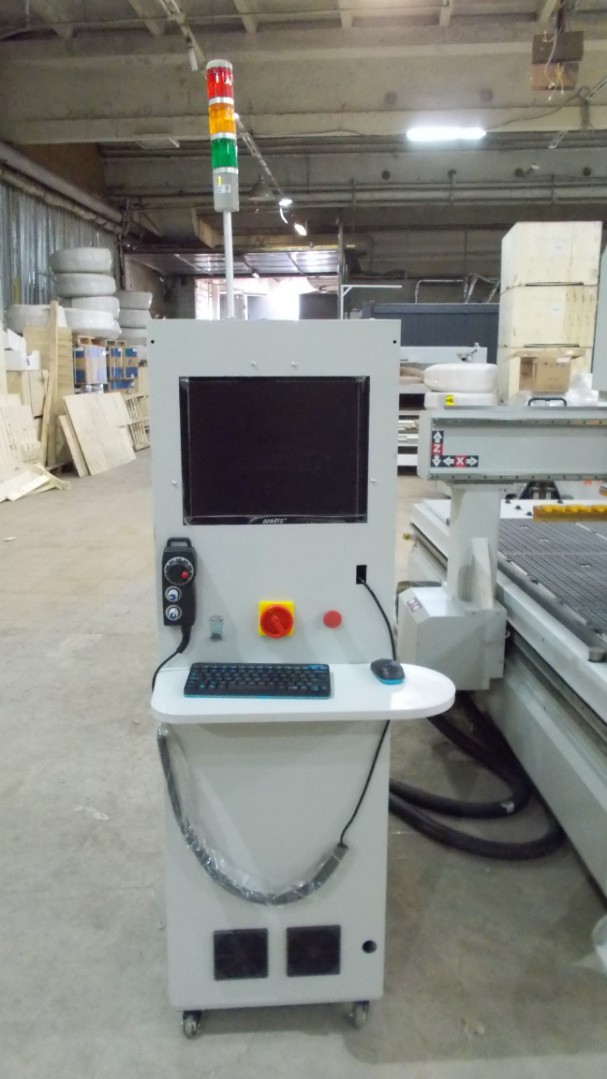

- Система управления SYNTEС

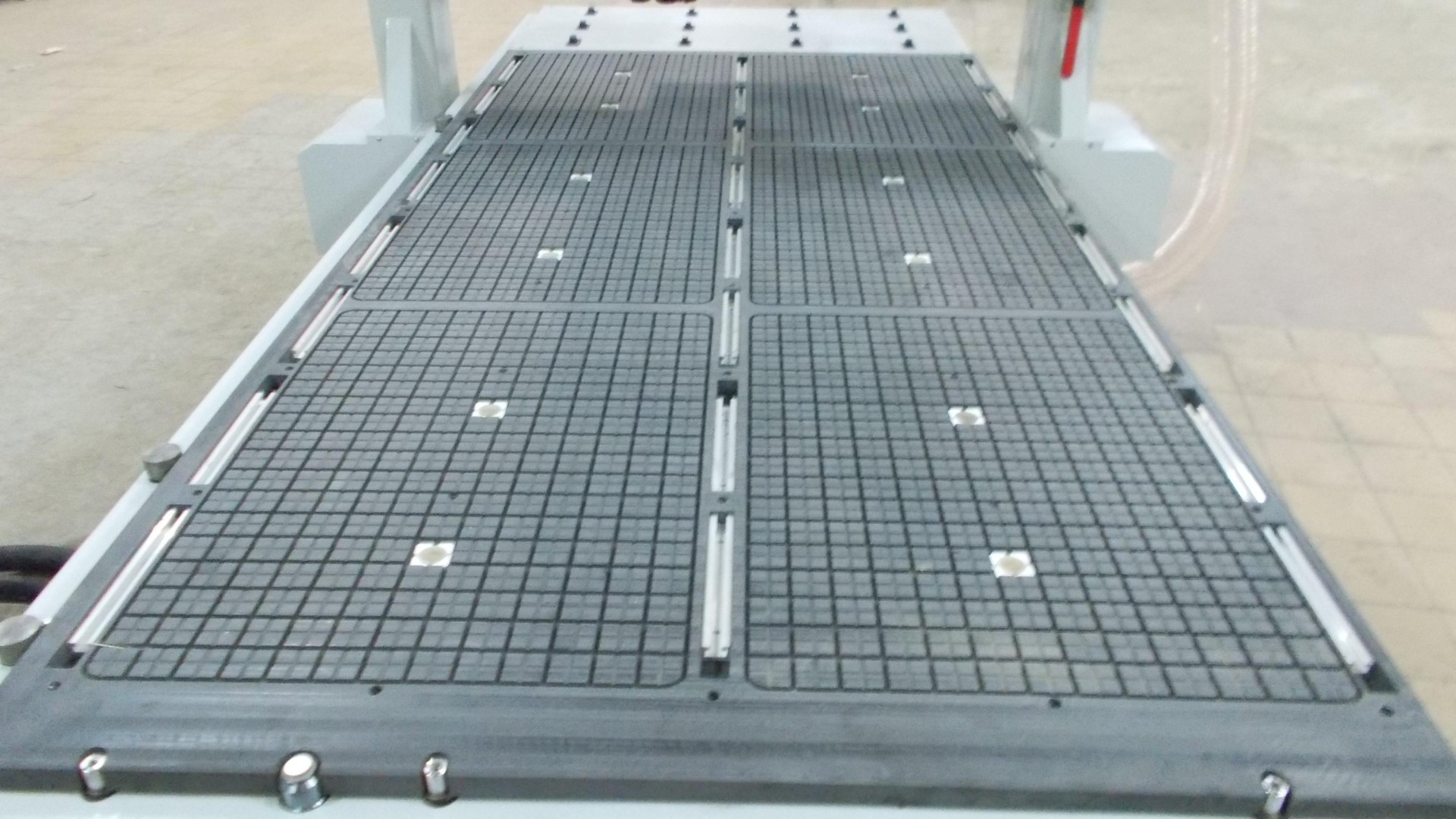

- Комбинированный сегментный стол (Вакуум+мех.прижимы).
- Шесть зон вакуумирования
- Надёжные вихревые вакуумный насос 5.5 кВт

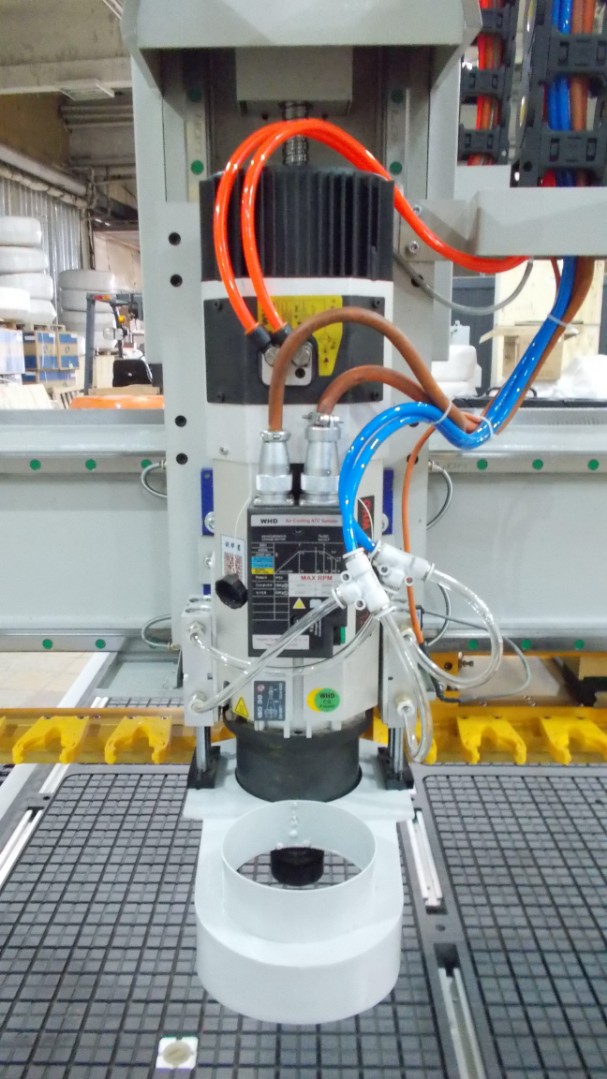

- На шпинделе установлен кожух для сбора опилок с пневматической подачей
- Автоматическая настраиваемая централизованная система смазки направляющих
Технические характеристики
|
Наименования |
Параметры |
|
Рабочая область X,Y,Z, мм |
1300x2550x260 |
|
Размер стола, мм |
1300×2500 |
|
Точность позиционирования X,Y,Z, мм |
±0.05 |
|
Смена инструмента |
Линейная, 12 патронов |
|
Тип привода X,Y |
Профилированная плоская направляющая (LDA) и зубчатая рейка |
|
Тип привода Z |
Профилированная плоская направляющая (LDA) и ШВП |
|
Тип двигателей приводов |
сервоприводы SYNTEK |
|
Макс. скорость свободного перемещения, м/мин. |
0-40 |
|
Макс. скорость фрезерования, м/мин. |
0-20 |
|

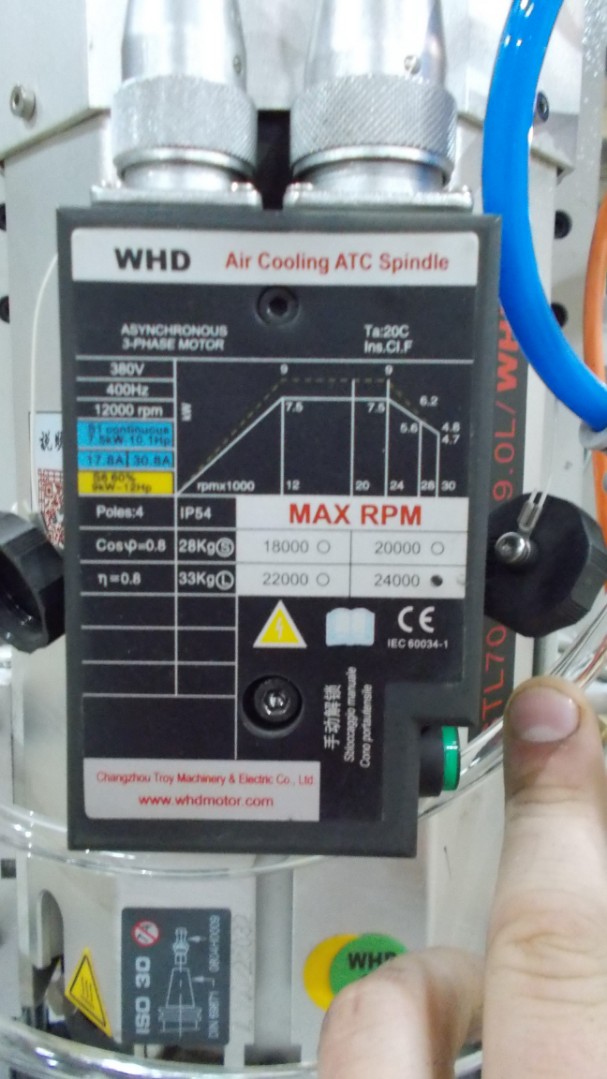

Шпиндель |
7.5 кВт. (9кВт) |
|
Обороты шпинделя |
0-24000 об/мин. |
|
Патрон |
ISO30 ER32 |
|
Код команд |
G код, *uoo, *mmg |
|
Операционная система |
SYNTEK |
|
Интерфейс |
Inthernet or USB |
|
Разрешение X,Y |
<0.02mm |
|
Поддерживаемое программное обеспечение |
Type3, Artcam |
|
Давление воздуха, МПа |
0,6 |
|
Рабочее напряжение, В |
380 |
|
Макс. потребляемая мощность, кВт |
20кВт |
|
Габариты станка, мм |
Стол 3400х2150х2900(2100) Шкаф 1150х600х2100 |
|
Транспортные габариты, м |
Стол 3,3x1,5x0,76 Портал 2,1x1,08x1,75 |
|
Вес, кг |
1950 |
- Мощность электродвигателя, кВт: 7.5
- Напряжение, В: 380
- Количество патронов, шт : 8
- Количество шпинделей, шт.: 1
- Командные коды: G
- Масса, кг: 1950
- Мощность вакуумного насоса, кВт: 5.5
- Мощность шпинделя, кВт: 7.5
- Охлаждение шпинделя: воздушное
- Размер рабочего стола, мм: 1300х2500
- Система управления: NC-Studio
- Тип патрона шпинделя: ISO30, ER32
- Тип двигателей перемещения: гибрид
- Смена инструмента: автоматическая
