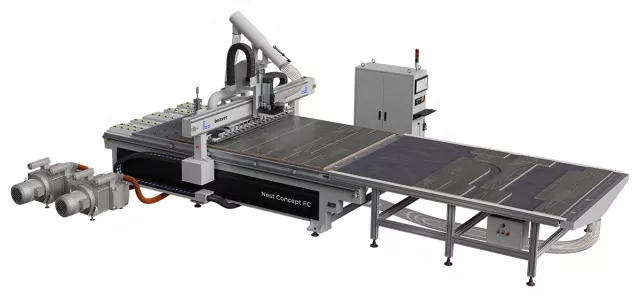

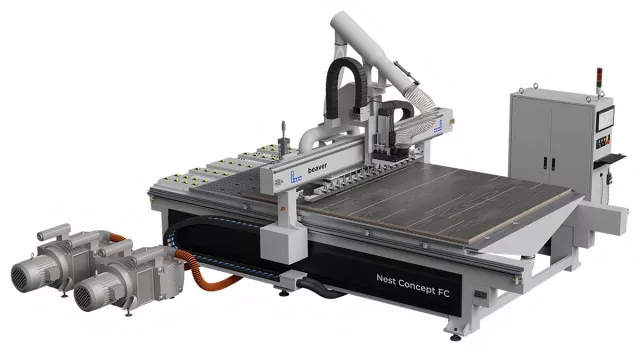

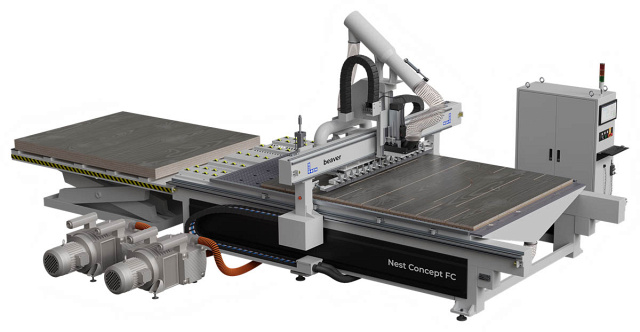

Фрезерные обрабатывающие центры с ЧПУ Beaver NEST CONCEPT FC Lab

Назначение

Фрезерные обрабатывающие центры с ЧПУ Beaver NEST CONCEPT FC предназначены для автоматического раскроя и сверления плитных материалов из МДФ и ЛДСП.

Основная концепция - предоставить российскому производителю промышленный и функциональный нестинг по доступной цене сохранив ценности всей линейки Beaver.

Область применения

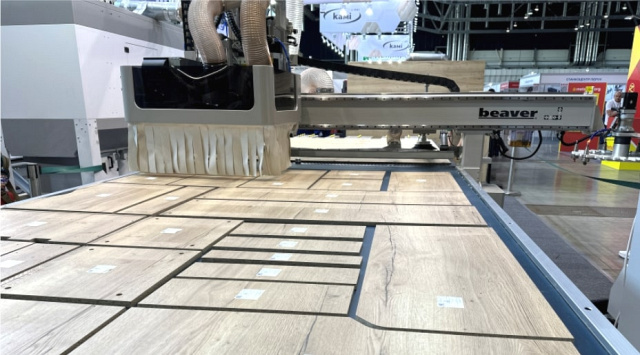

Beaver NEST CONCEPT FC применяется на производствах для раскроя плитных материалов.

Получаемые изделия

Схемы обработки



Конструктивные особенности

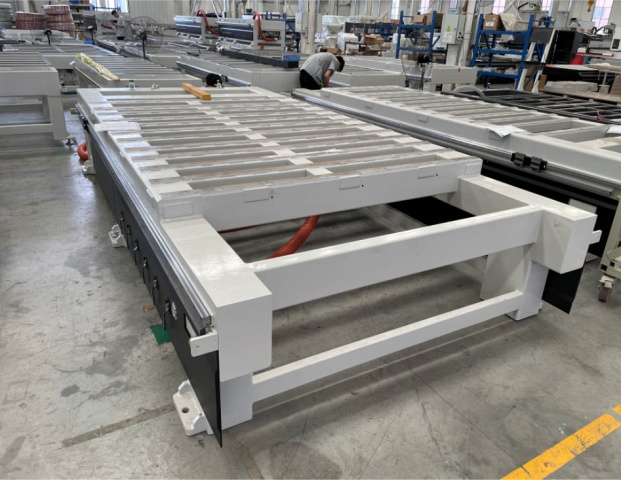

Цельносварная массивная стальная станина

Выполнена из толстостенных стальных труб прямоугольного сечения толщиной 8-12 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе.

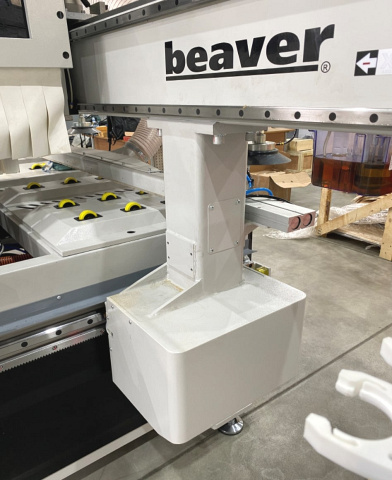

Усиленные стойки портала

Портал установлен на массивные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка имеет «Т» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

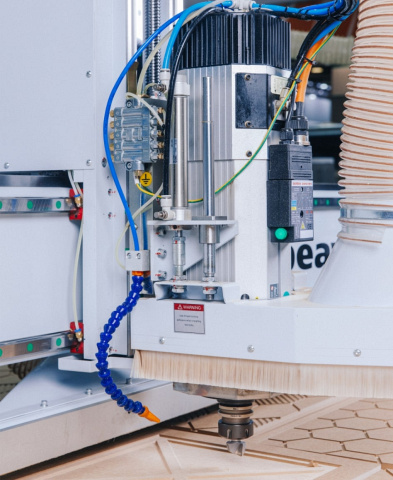

Промышленный шпиндель

Шпиндель модельного ряда Excitech CS позволяя работать как на низких оборотах, так и на высоких с одинаковой эффективностью.

Технические характеристики:

• Мощность: 9кВт;
• Скорость вращения: 24 000 об/мин;
• Патрон: ISO 30;
• Керамические подшипники;
• Принудительное воздушное охлаждение;
• Сервисная кнопка ручной смены инструмента;
• Автоматический аспирационный кожух;
• Гибкий секционный патрубок обдува.

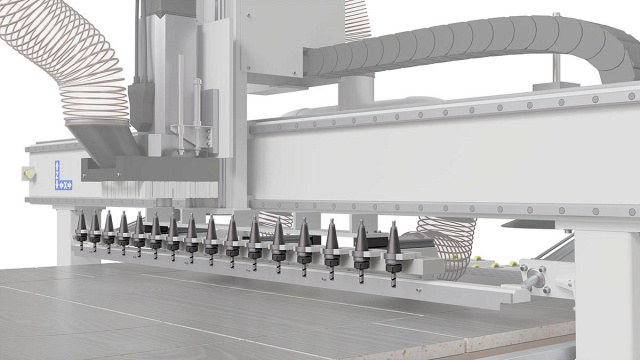

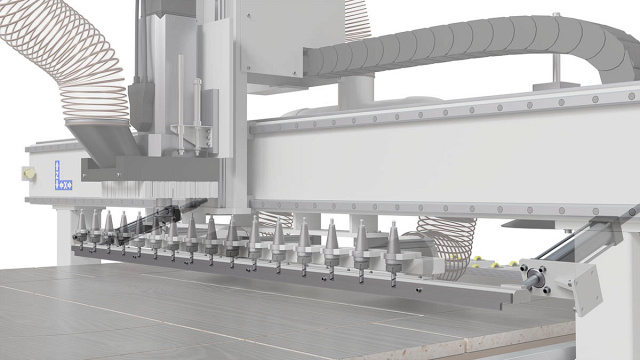

Линейный магазин автоматической смены инструмента на 16 патронов

Система автоматической смены инструмента с линейным магазином на 16 позиций. Данная система, в отличие от револьверной системы смены инструмента располагается непосредственно на портале станка, что обеспечивает быстроту смены инструмента.

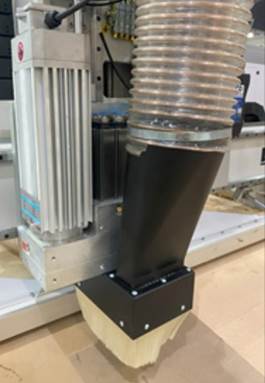

Сверлильно-присадочная голова (Опция BH)

Сверла расположены прямоугольной формой, что позволяет эффективно использовать как серийное сверление под полкодержатели, так и возможность отзеркалить расположение свёрл 585/858 с каждой стороны для значительной экономии времени.

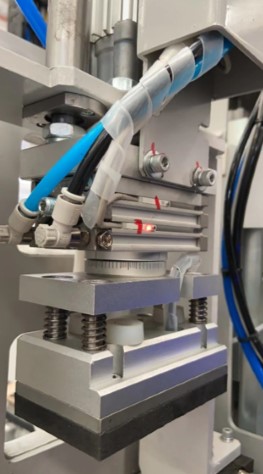

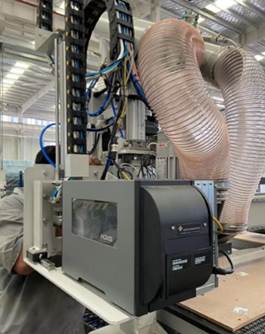

Термотрансферный принтер (Опция Lab)

Технические характеристики:

• Модель: Honeywell PX240S;
• Мин. размер этикетки: 50 х 50 мм;
• Максимальная ширина печати: 105 мм;
• Максимальный диаметр рулона этикеток: 203 мм;
• Посадочный диаметр рулона: 76 мм;
• Поворот этикетки: +90° / -90°.

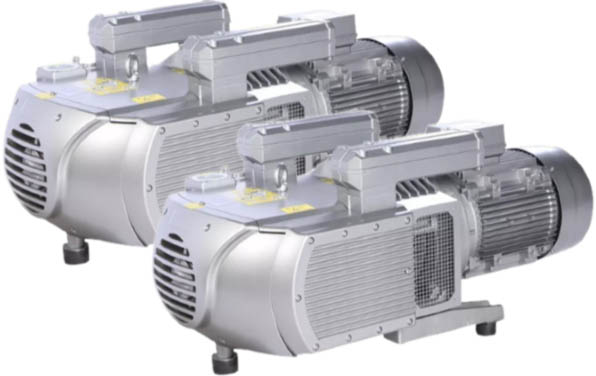

Вакуумные насосы EUROVAC

В базовой комплектации два пластинчато-роторных безмасляных насоса производительностью 250 м³/час, что обеспечивают производительность до 500 м³/час.

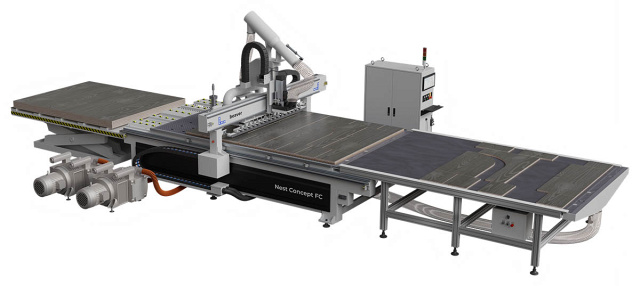

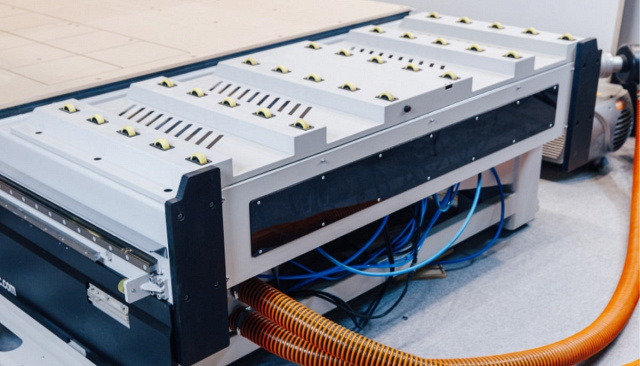

Автоматический толкатель заготовок

Предназначен для сталкивания готовых деталей со стола в автоматическом режиме на конвейер разгрузки. Встроенная система аспирации позволяет исключить процесс очистки рабочего стола после разгрузки. Снижает потери времени и облегчает работу оператора.

* Станина станка подготовлена под установку автоматического разгрузочного конвейера.

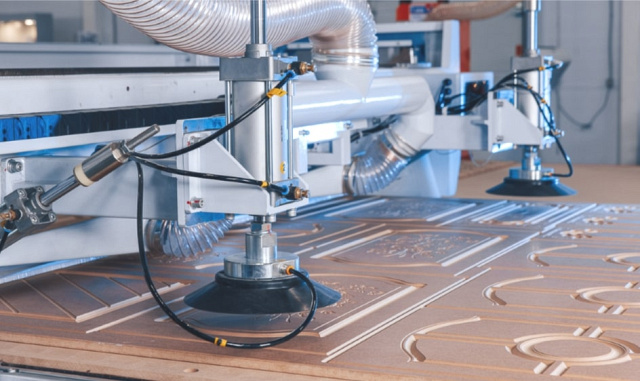

Вакуумные присоски автоматической загрузки

Предназначены для загрузки станка листовым материалом в автоматическом режиме. Наличие автоматического загрузчика существенно увеличивает производительность, исключает человеческий фактор. Подготовка станины под установку автоматического загрузочного подъемного стола.

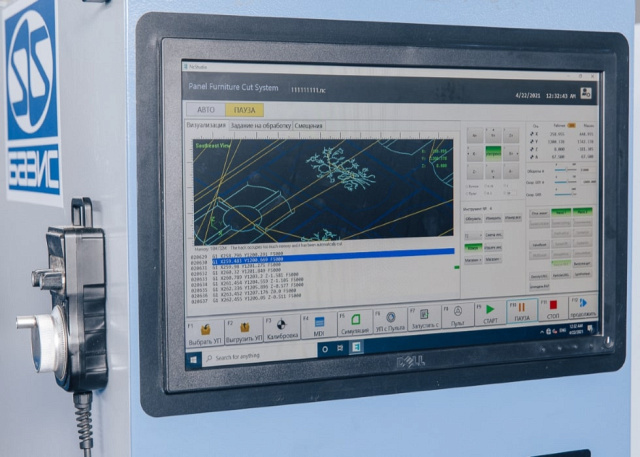

Система управления NC Studio industrial

Система работает на базе промышленного ПК на ОС Windows.

Полная поддержка высокоскоростной обработки, функция LookAhead, возможность редактировать и создавать программы непосредственно у станка. Наличие интерфейсов USB, Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети.

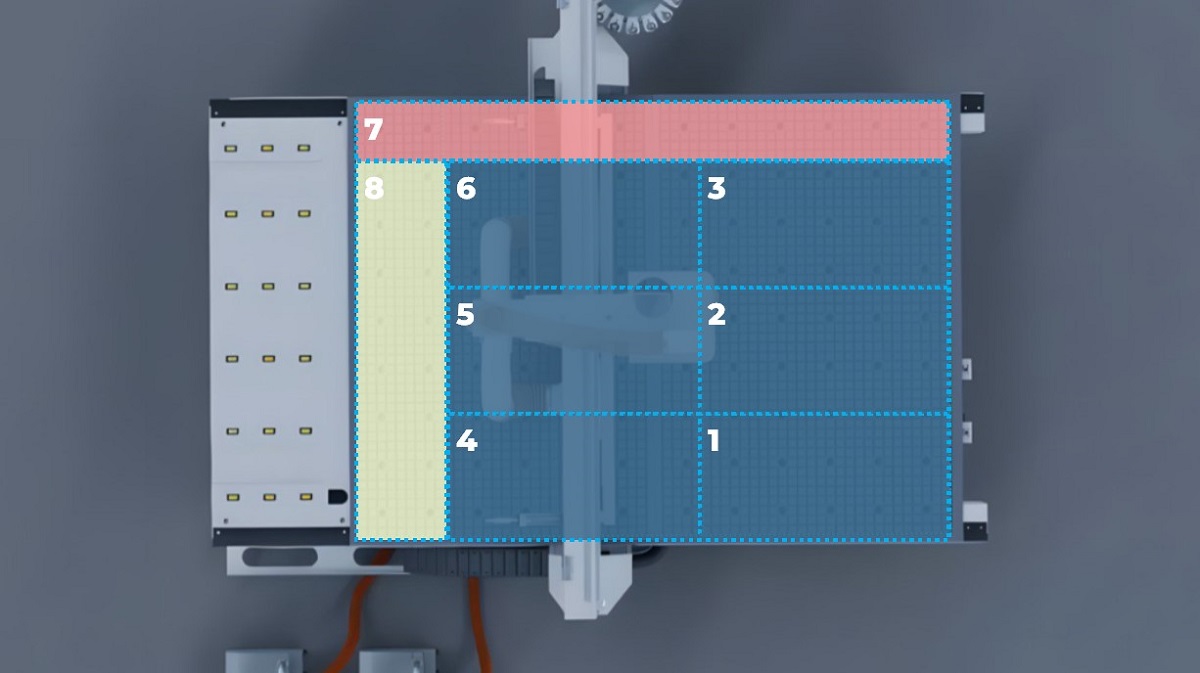

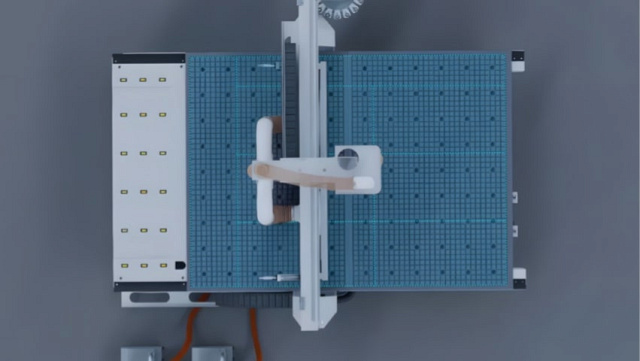

Вакуумный рабочий стол

Для удобства обработки разных форматов листов имеется возможность поделить поверхность рабочего стола на несколько зон так, чтобы комбинация разных зон соответствовала разным стандартам панелей.



Вспомогательный роликовый стол загрузки

Служит для исключения повреждения декоративного покрытия материала во время автоматической загрузки.

Станок оснащен датчиком наличия листа на гидравлическом столе подъёма.

* При желании может приобрести гидравлический стол, установка которого не потребует сложных переоснащении и модернизации. Станок полностью подготовлен к возможности автоматизации.

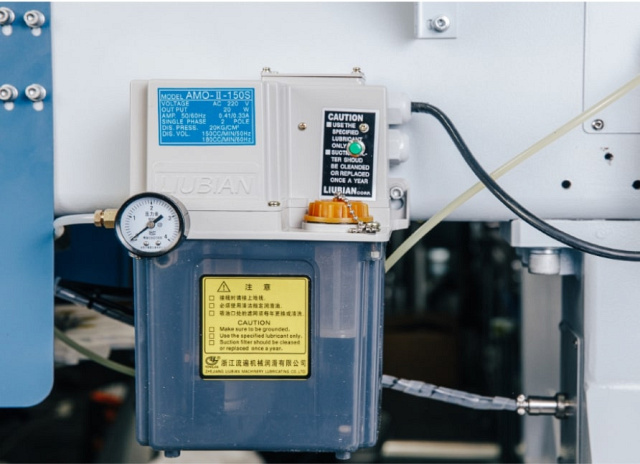

Автоматическая подача смазки

Смазка подшипников и ШВП осуществляется автоматически без участия оператора. Благодаря данной системе исключается человеческий фактор и гарантируется своевременная смазка и точное дозирование масла.

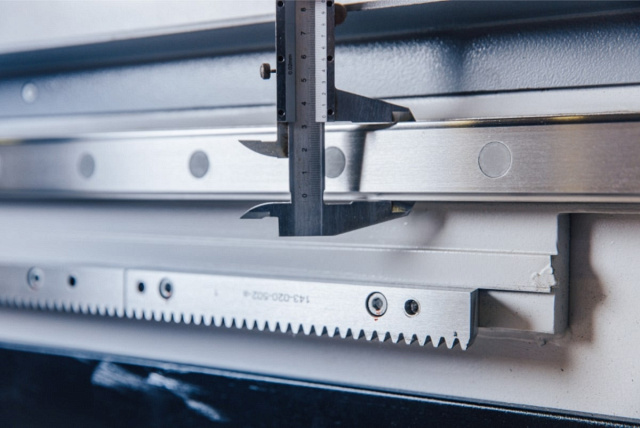

Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, шпиндельной площадки и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Серия подшипников по осям: Y - 30 / Х - 25 / Z - 25

Высокоскоростные серводвигатели Leadshine

Высокоскоростная сервосистема Leadshine обеспечивает скорость перемещения подвижного портала станка до 90 м/мин.

Мощности серводвигателей по осям: X / Y - 1500 Вт, Z - 850 Вт.

* Благодаря единой системы стойки управления WEIHONG и сверводвигателей Leadshine станок имеет хорошие показатели скорости перемещения во время фрезерования радиусных элементов.

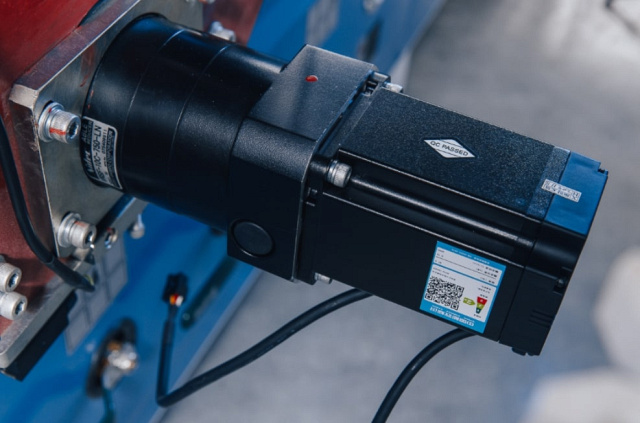

Планетарные редукторы Shimpo-Nidec (Япония) по осям X, Y

Японские редукторы Shimpo-Nidec» стали гарантом качества и точности в промышленной индустрии. Данные редукторы вдвое компактнее и имеют большей передаточное число оборотов, что увеличивает крутящий момент и значительно снижает нагрузку с серводвигателей по сравнению с аналогичными производителями.

Сверхгибкие провода

igus® GmbH - Специальные кабели электродвигателей для использования в гибких кабель-каналах используются при высоких скоростях и ускорениях. Будучи испытанными в лаборатории igus® с миллионами циклов в энергоцепях, они обеспечивают гарантированную безопасность от отказа. Радиус изгиба до 5xd.
