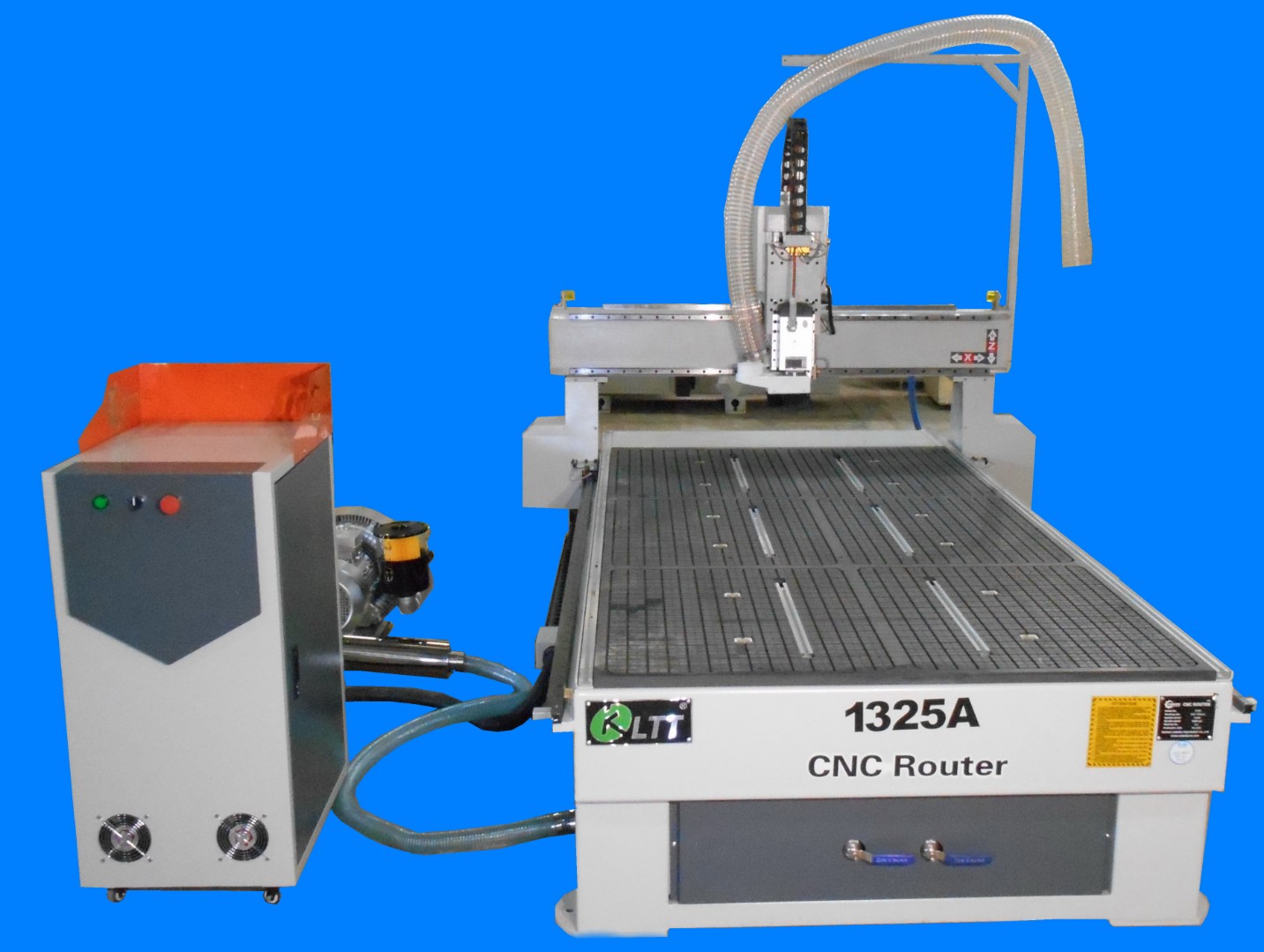

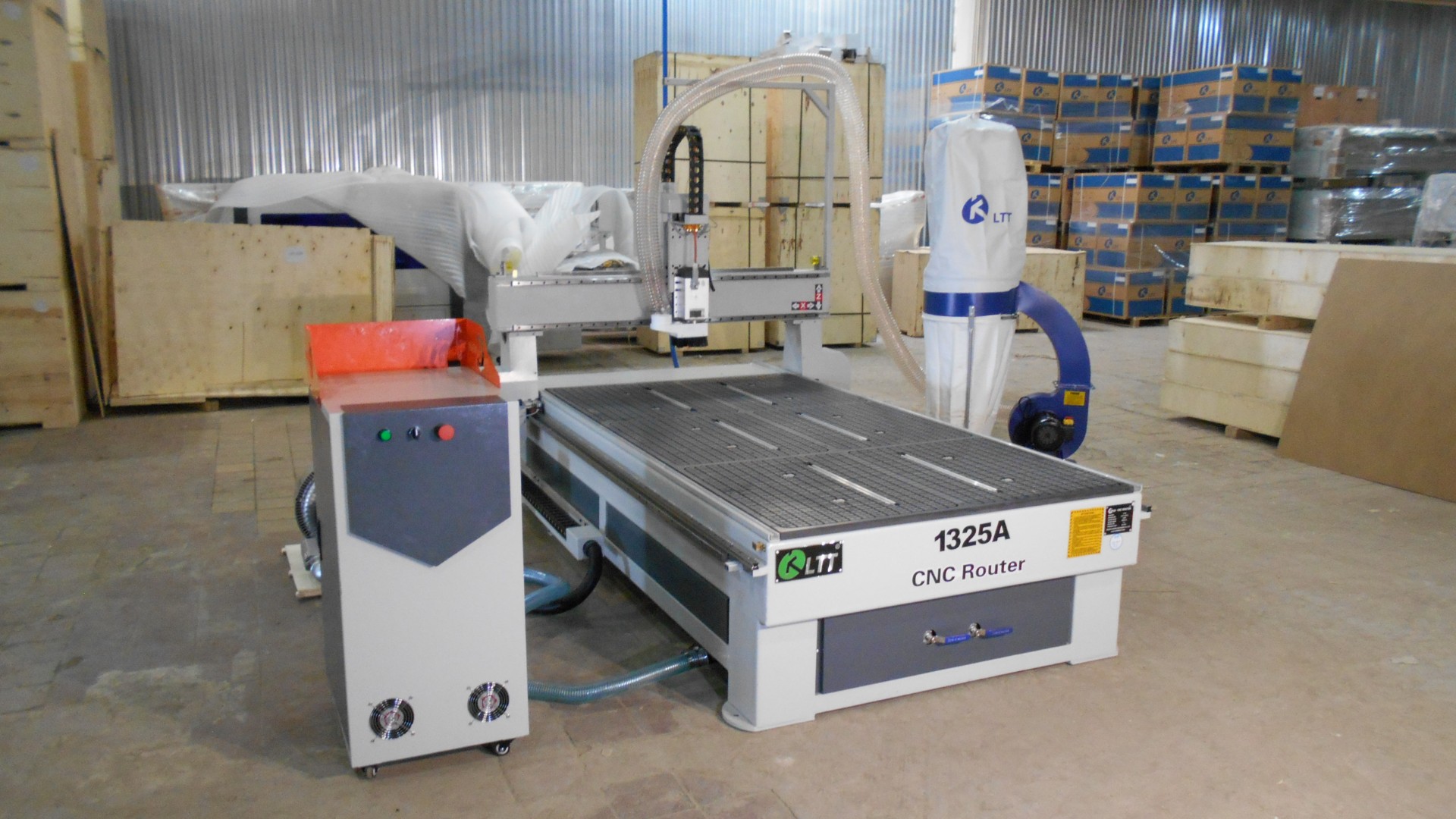

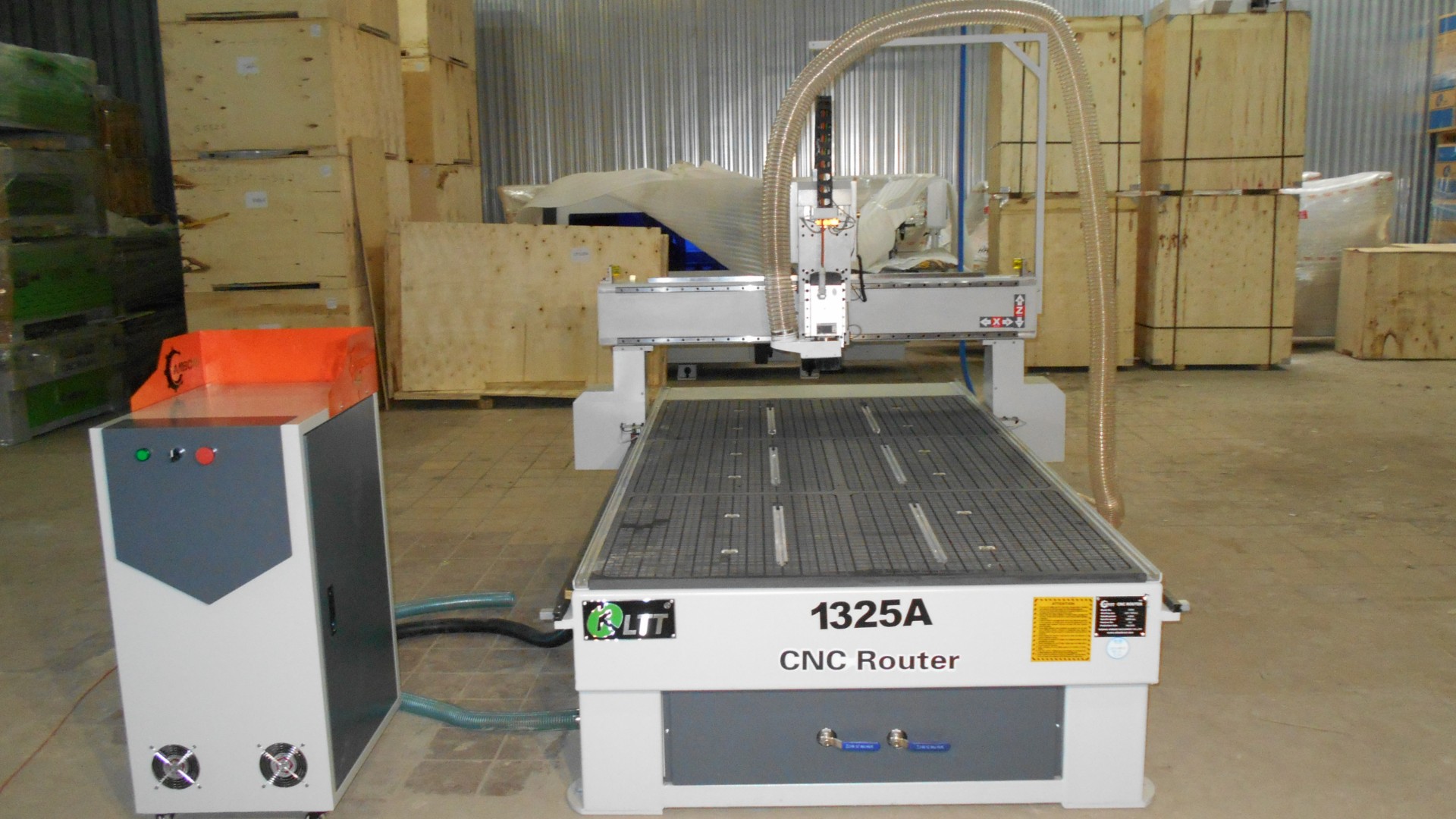

Фрезерный станок ЧПУ c ручной сменой инструмента
мод. LTT-1325А
Сфера использования:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, алюминия и других схожих материалов.
- Мощный двигатель 4.5 кВт .
- Ручная смена инструмента

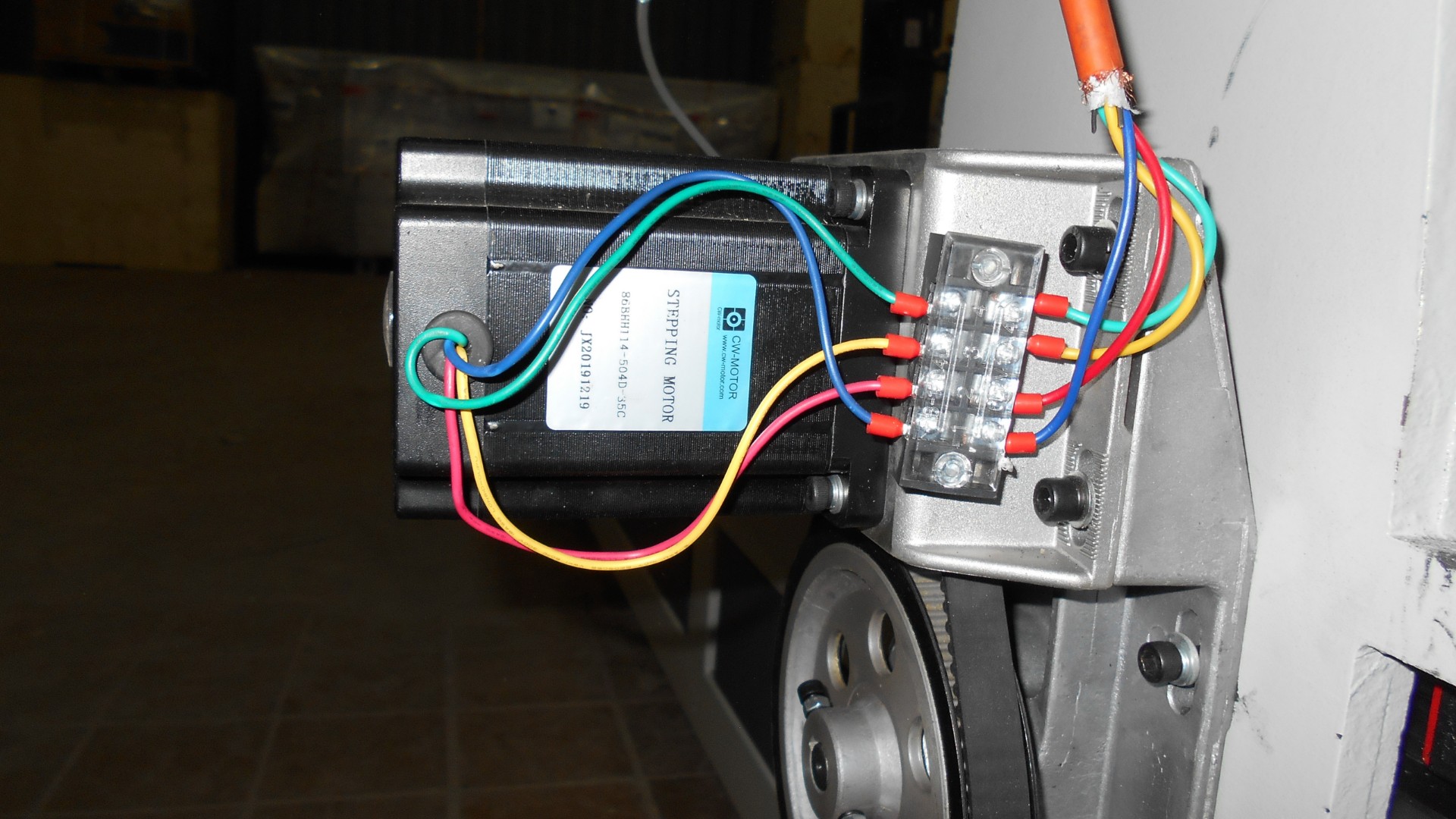

- Шаговые приводы перемещение по всем осям.
- Плоские призматические направляющие.

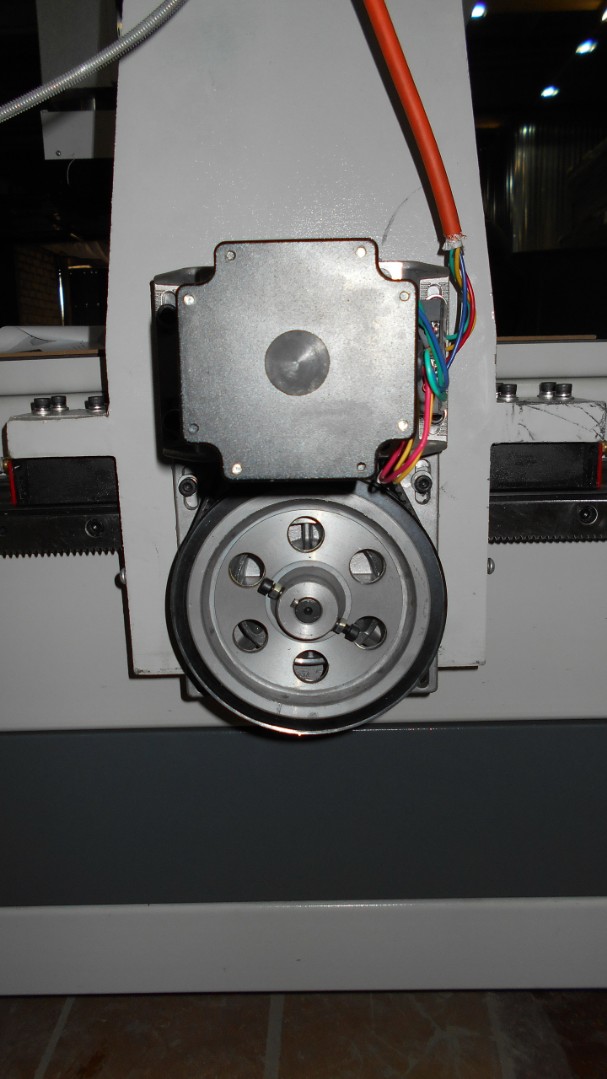

- Косозубые шестерни и рейки на перемещение по осям X и Y
- Система управления NC-Studio
- Рабочий стол с вакуумно - механическим прижимом заготовок к рабочей поверхности
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
No. |
Наименования |
Параметры |
|
1 |
Рабочая область X,Y,Z, мм |
1300x2500x250 |
|
2 |
Размер стола, мм |
1300×2580 |
|
3 |
Точность позиционирования X,Y,Z, мм |
±0.05 |
|
4 |
Смена инструмента |
ручная |
|
5 |
Тип привода X,Y |
Профилированная плоская направляющая (Hiwin) и зубчатая рейка |
|
6 |
Тип привода Z |
Профилированная плоская направляющая и ШВП |
|
7 |
Тип двигателей приводов |
шаговые Yako |
|
8 |
Макс. скорость свободного перемещения, м/мин. |
0-33 |
|
9 |
Макс. скорость фрезерования, м/мин. |
0-25 |
|
10 |

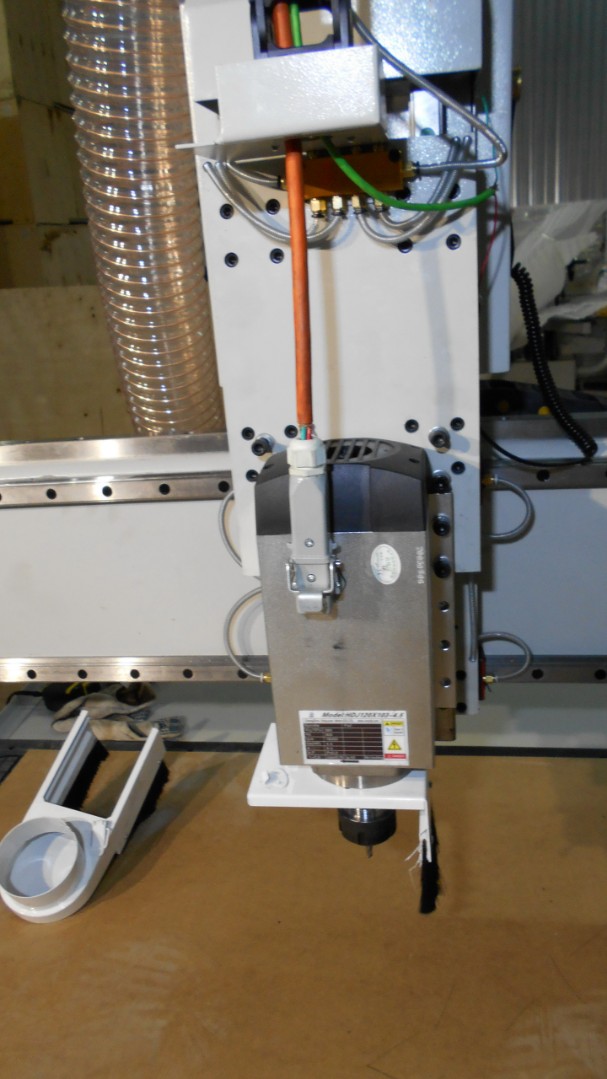

Шпиндель |
4.5 кВт. |
|
11 |
Обороты шпинделя |
0-18000 об/мин. |
|
12 |
Патрон |
ER32 |
|
13 |
Код команд |
G код, *uoo, *mmg |
|
14 |
Операционная система |
NC-Studio |
|
17 |
Разрешение X,Y |
<0.05mm |
|
18 |
Поддерживаемое программное обеспечение |
Artcam и другие Cad системы |
|
19 |

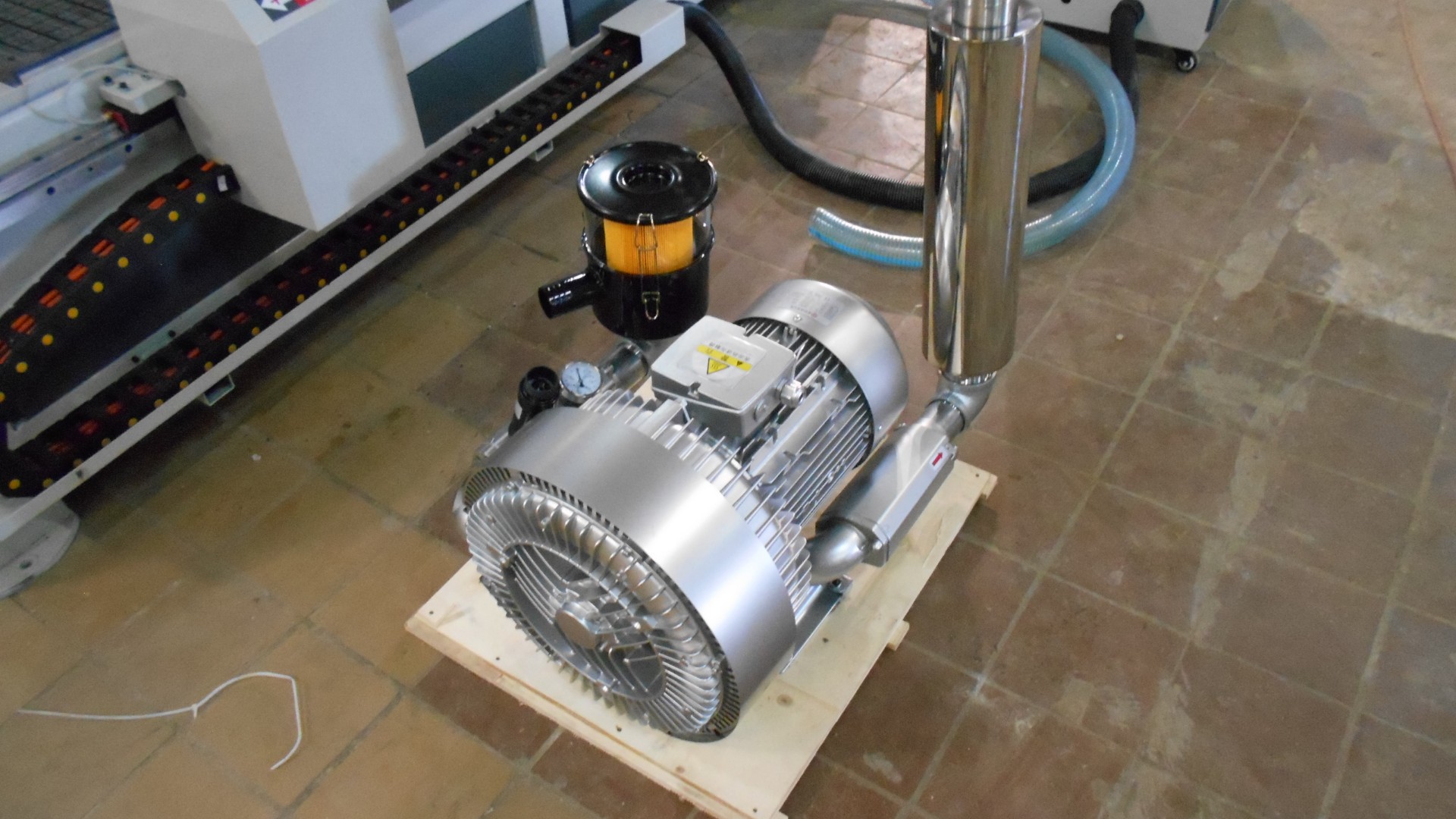

Мощность вакуумного насоса, кВт |
5,5 |
|
20 |
Рабочее напряжение, В |
380 |
|
21 |
Макс. потребляемая мощность, кВт |
15 |
|
22 |
Габариты станка, мм |
3450х2600х2200 |
|
23 |
Транспортные габариты, м |
3,5x2,1x0,65 стол 2,3x0,7x1,2 портал |
|
24 |
Вес, кг |
1250 |
- Частота вращения шпинделя, об/мин:: 18000
- Командные коды: G
- Масса, кг: 1250
- Мощность вакуумного насоса, кВт: 5.5
- Мощность шпинделя, кВт: 4.5
- Напряжение, В: 380
- Направляющие: Призматические PMI
- Охлаждение шпинделя: Воздушное
- Размер рабочего стола, мм: 1300х2500
- Тип патрона шпинделя: ISO
- Тип двигателей перемещения: шаговый
- Смена инструмента: Ручная
