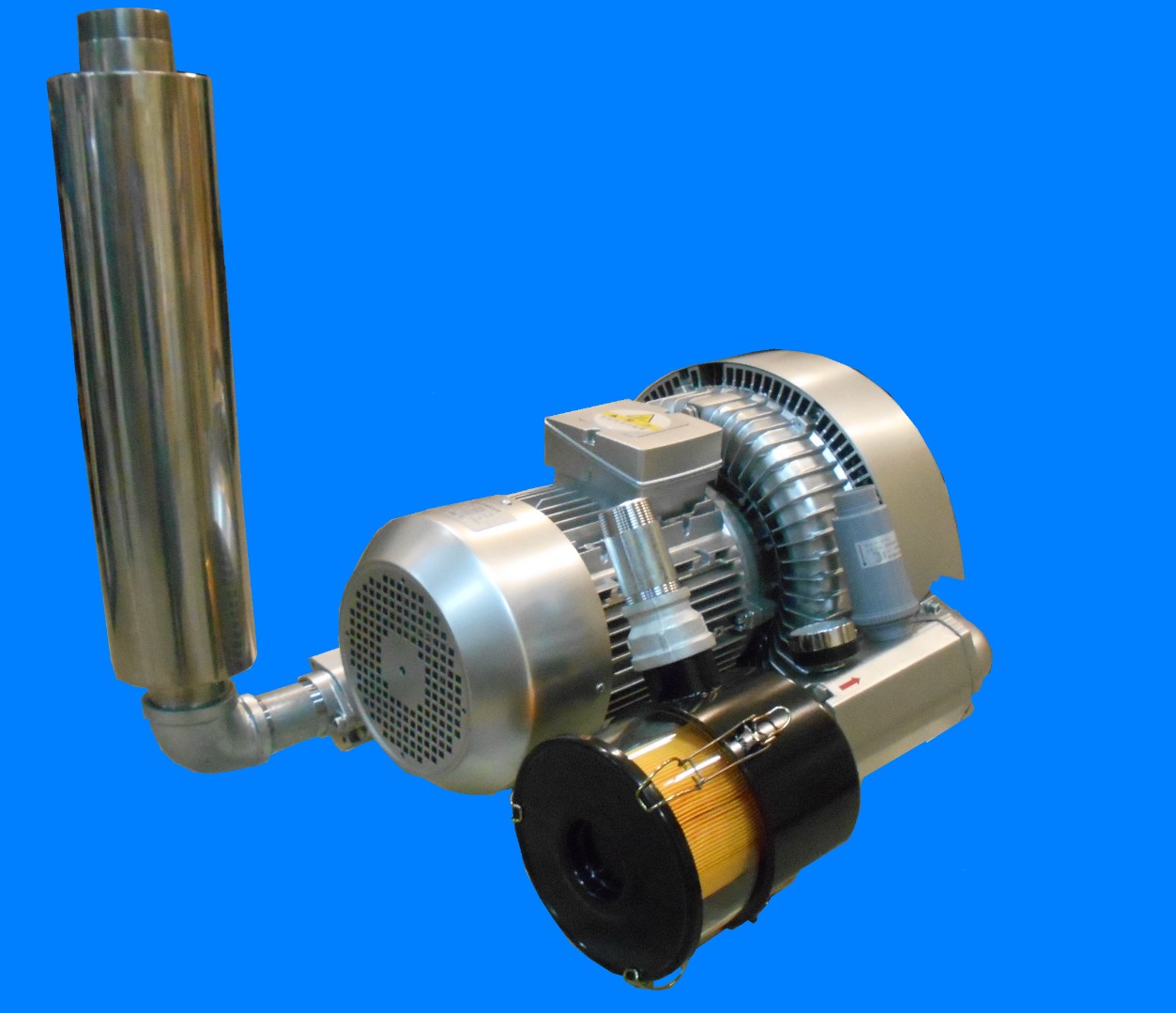

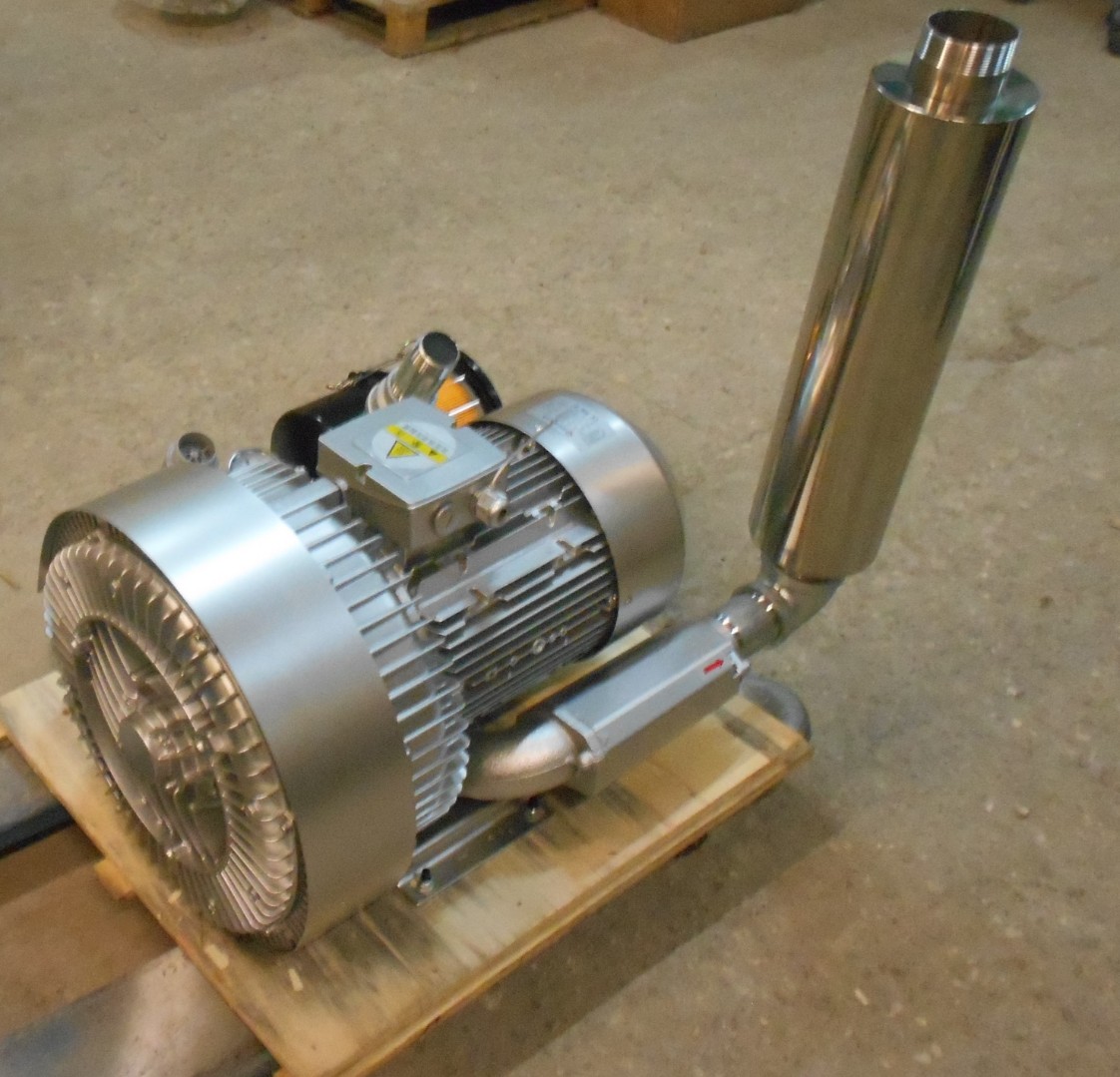

Вихревой вакуумный насос мощностью 5.5 кВт

Сфера предназначения:
Во фрезерных станках помпа обеспечивает создание вакуума на рабочей поверхности стола с целью надежного удержание заготовки. Это обеспечивает быстрый процесс установки и снятия заготовки с рабочего стола в сравнении с механическим креплением, что особенно актуально в поточном производстве.

Принцип работы вихревой вакуумной помпы:

Электродвигатель с валом предает крутящий момент на импеллер, на котором имеются лопатки определенной формы. Их количество и форма зависит от конструкции.

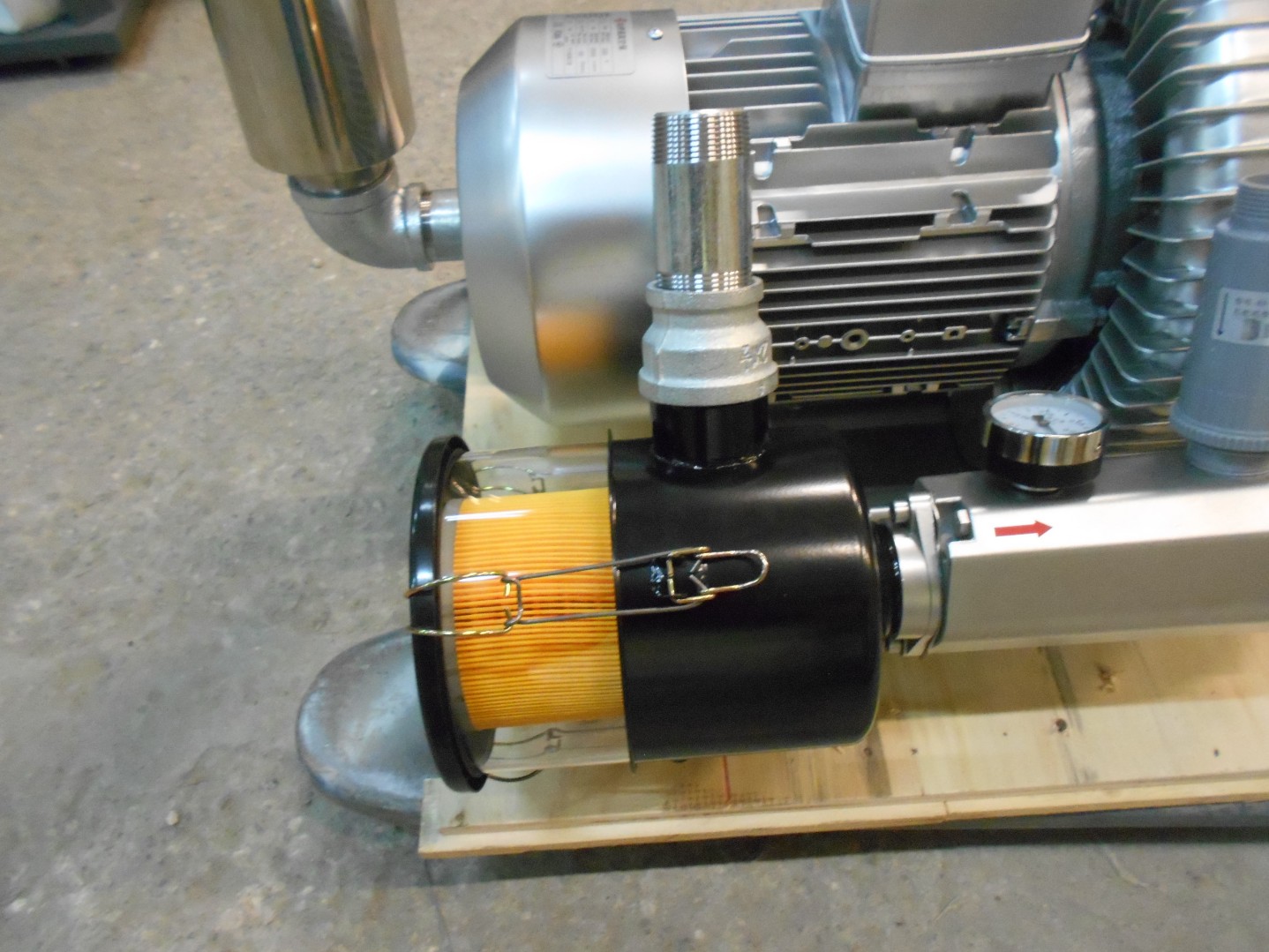

Всасывание воздуха в установку происходит посредствам шумоглушителя, преодолевая всасывающее отверстие. Колесо, которое постоянно производит определенное количество оборотов в минуту, заставляет воздух двигаться по вихревой траектории. Благодаря этому, в каждом витке энергия частиц только возрастает, а с ним возрастает и давление. Через выходное отверстие или нагнетательное отверстие воздух с высокой скоростью покидает систему, предварительно пройдя через шумоглушитель, а в зоне забора воздуха создаётся вакуум.

Вихревые воздуходувки, называемые вихревыми вентиляторами, бокопоточными воздуходувками, компрессорами низкого давления или вихревыми компрессорами предназначены для откачки или нагнетания воздуха.

Технические характеристики
