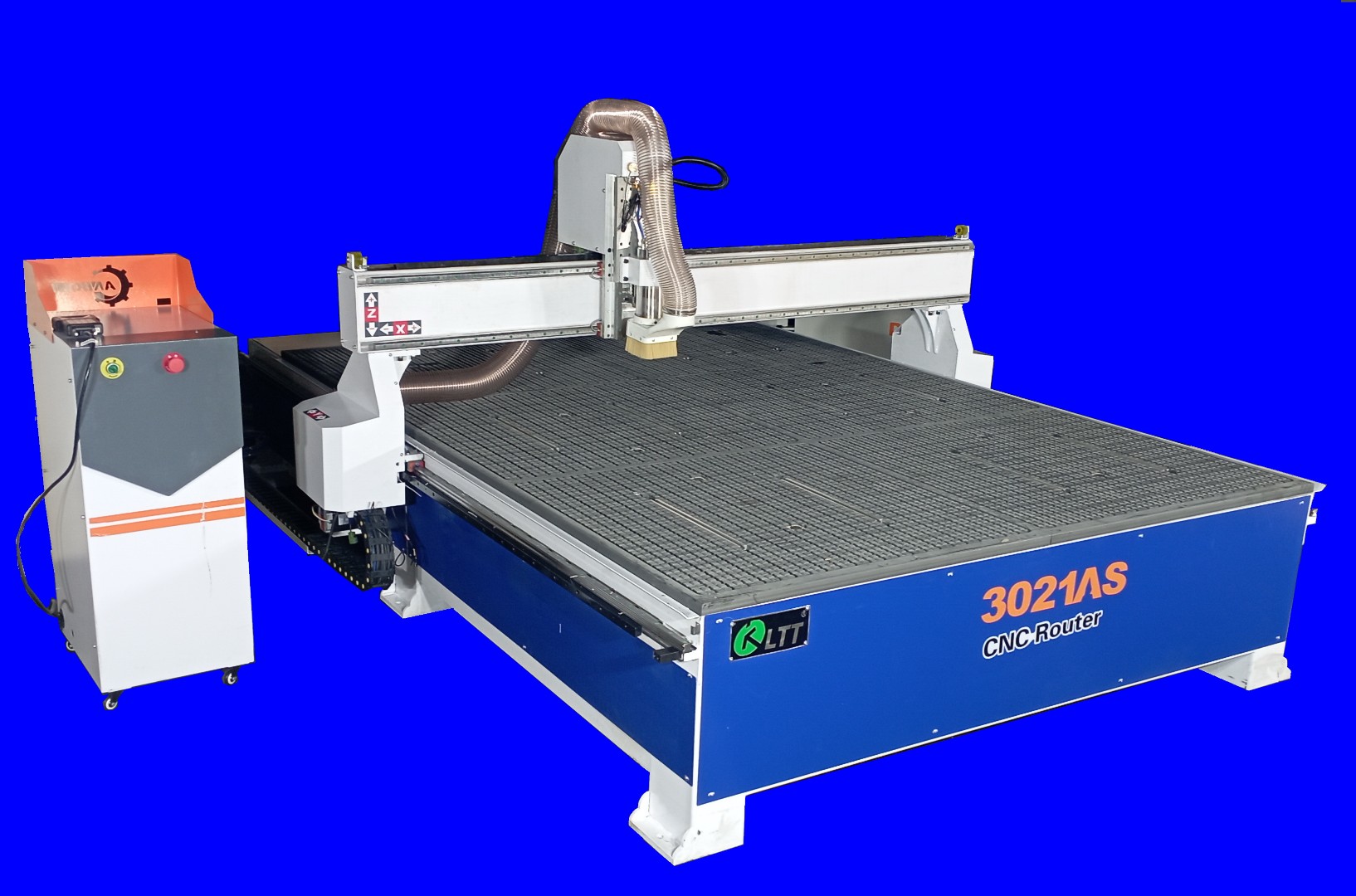

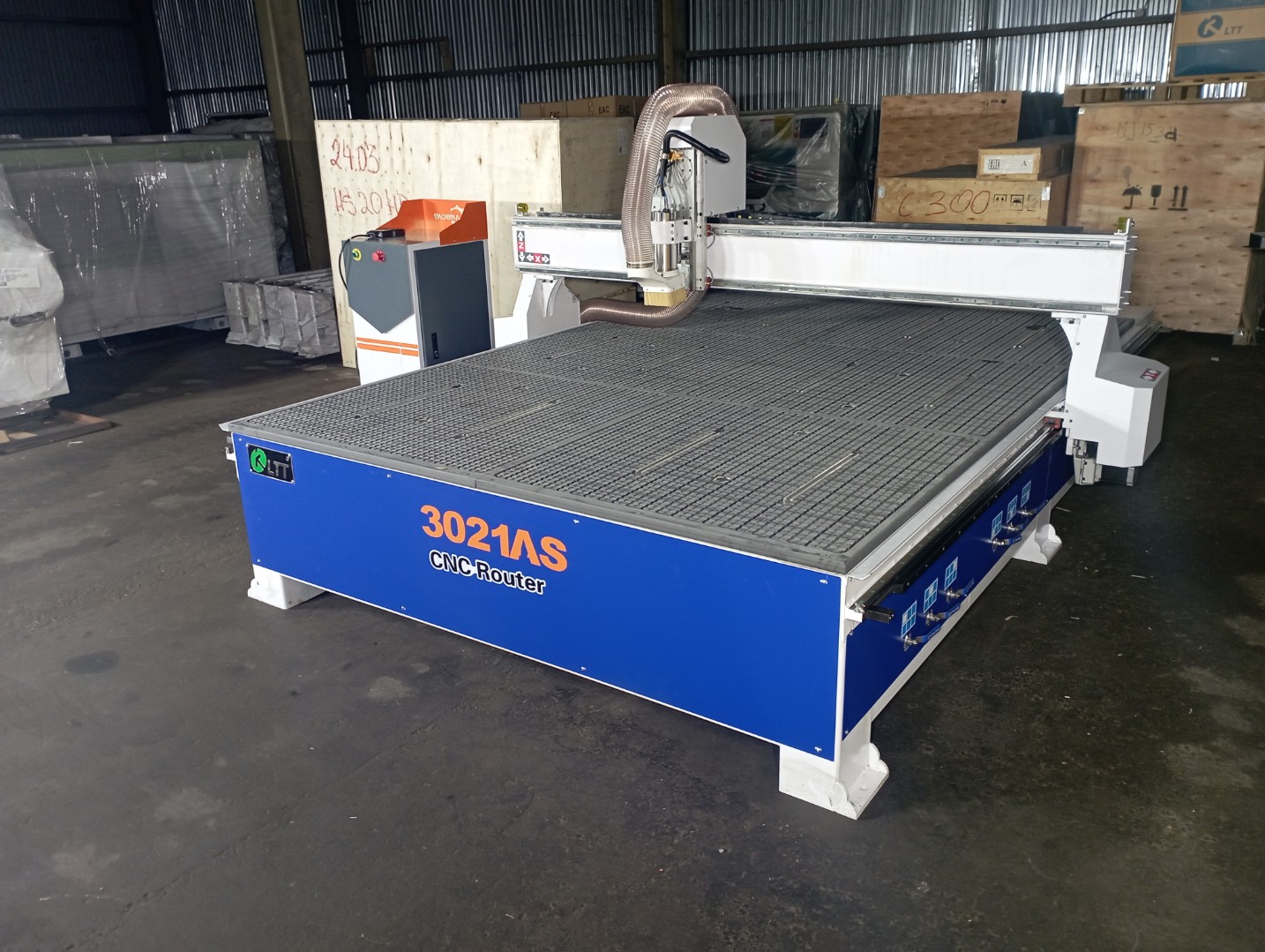

Фрезерно-гравировальный станок с ЧПУ
мод. LTT-3021AS
Сфера использования:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, МДФ, пластиков, композитов, искусственного камня, стекла, и других схожих материалов.
Отличительные особенности:
- При изготовлении станка используется высококачественная сталь, что обеспечивает длительный срок эксплуатации и стабильную работу оборудования.

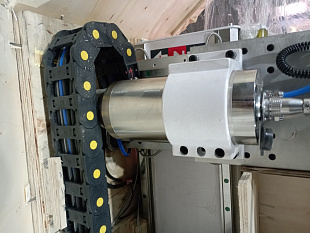

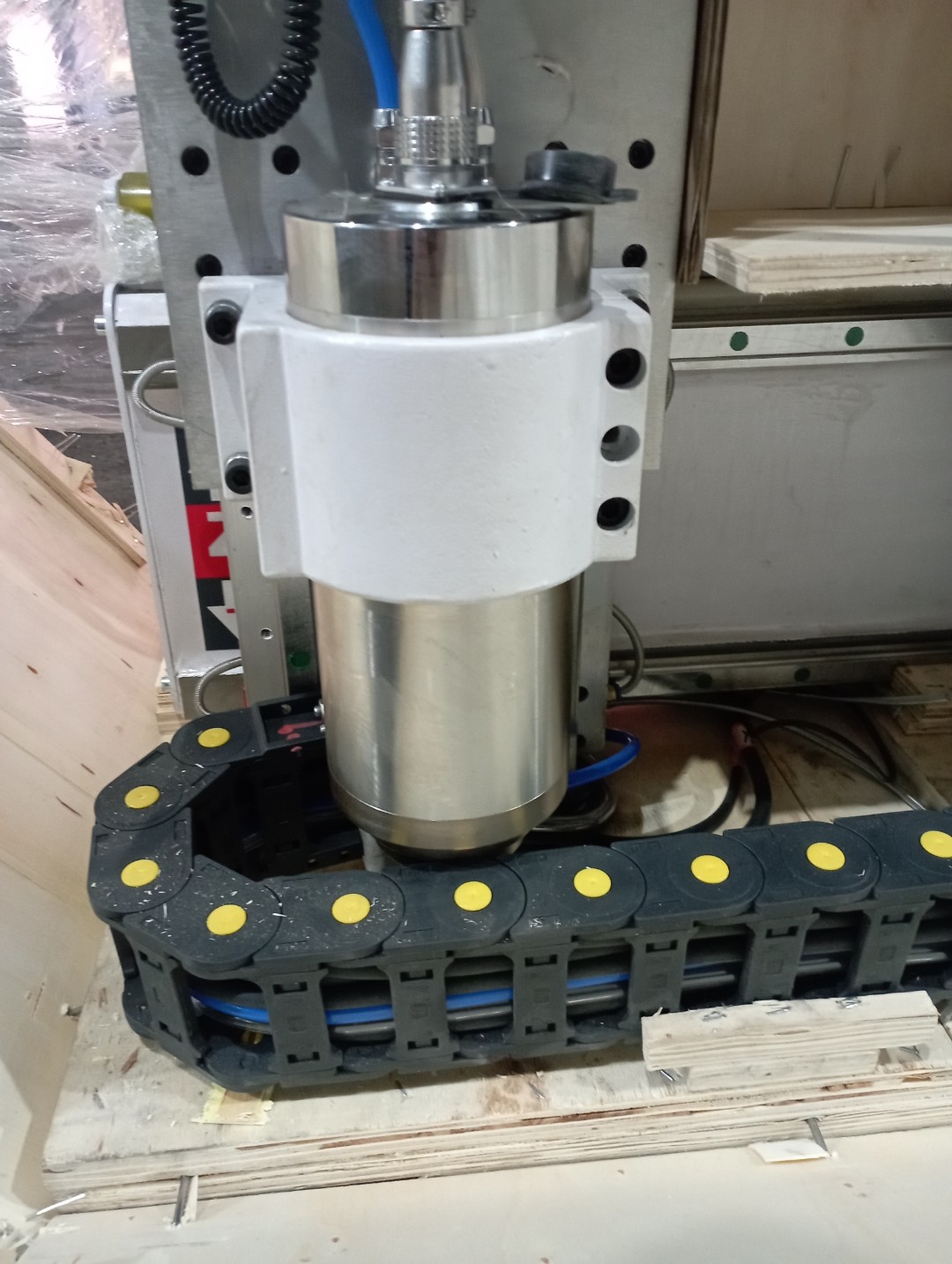

- Мощный и надежный шпиндель 3.2 кВт с водяным охлаждением

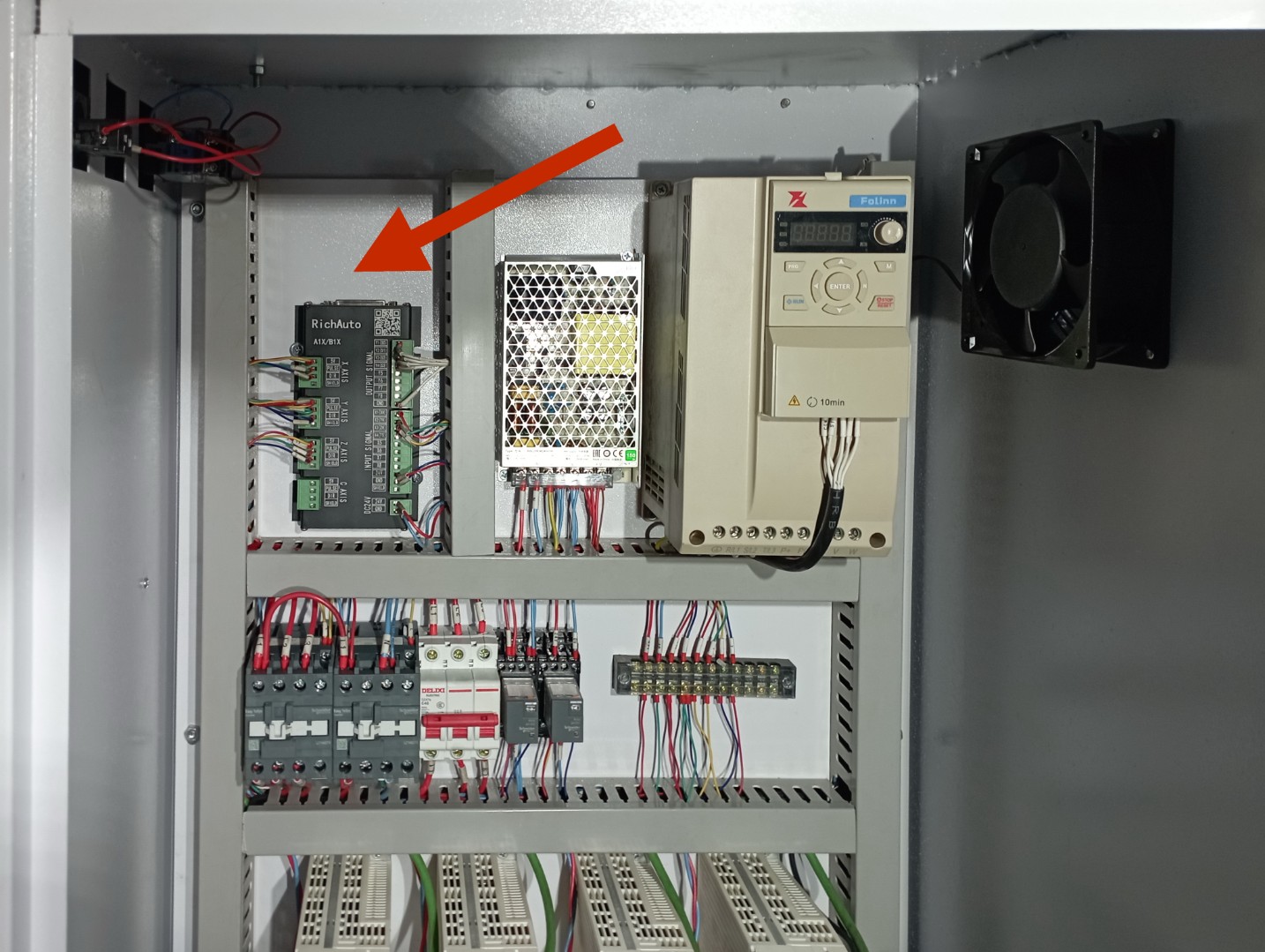

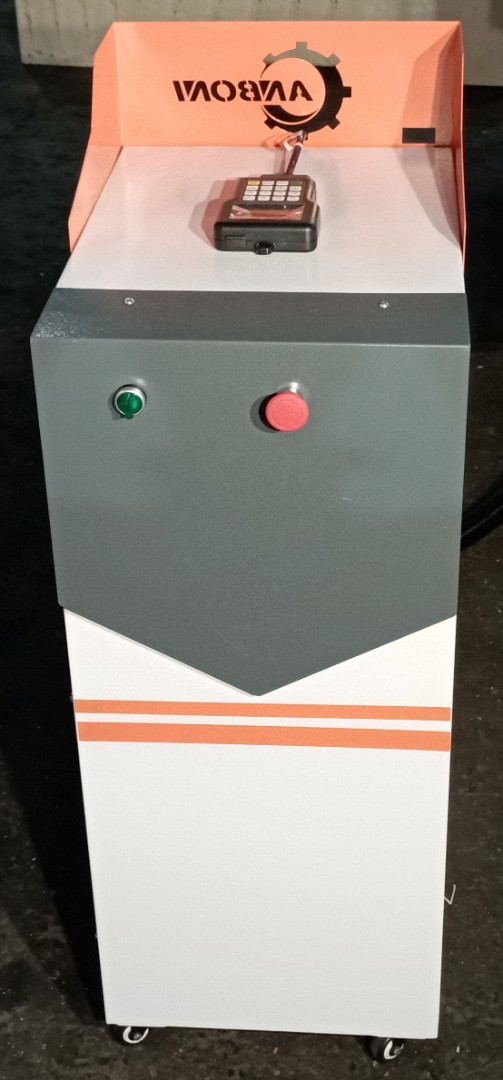

- Отдельно стоящий шкаф управления с DSP-пультом
- Перемещение суппорта осуществляется в 3-х плоскостях (x,y,z).

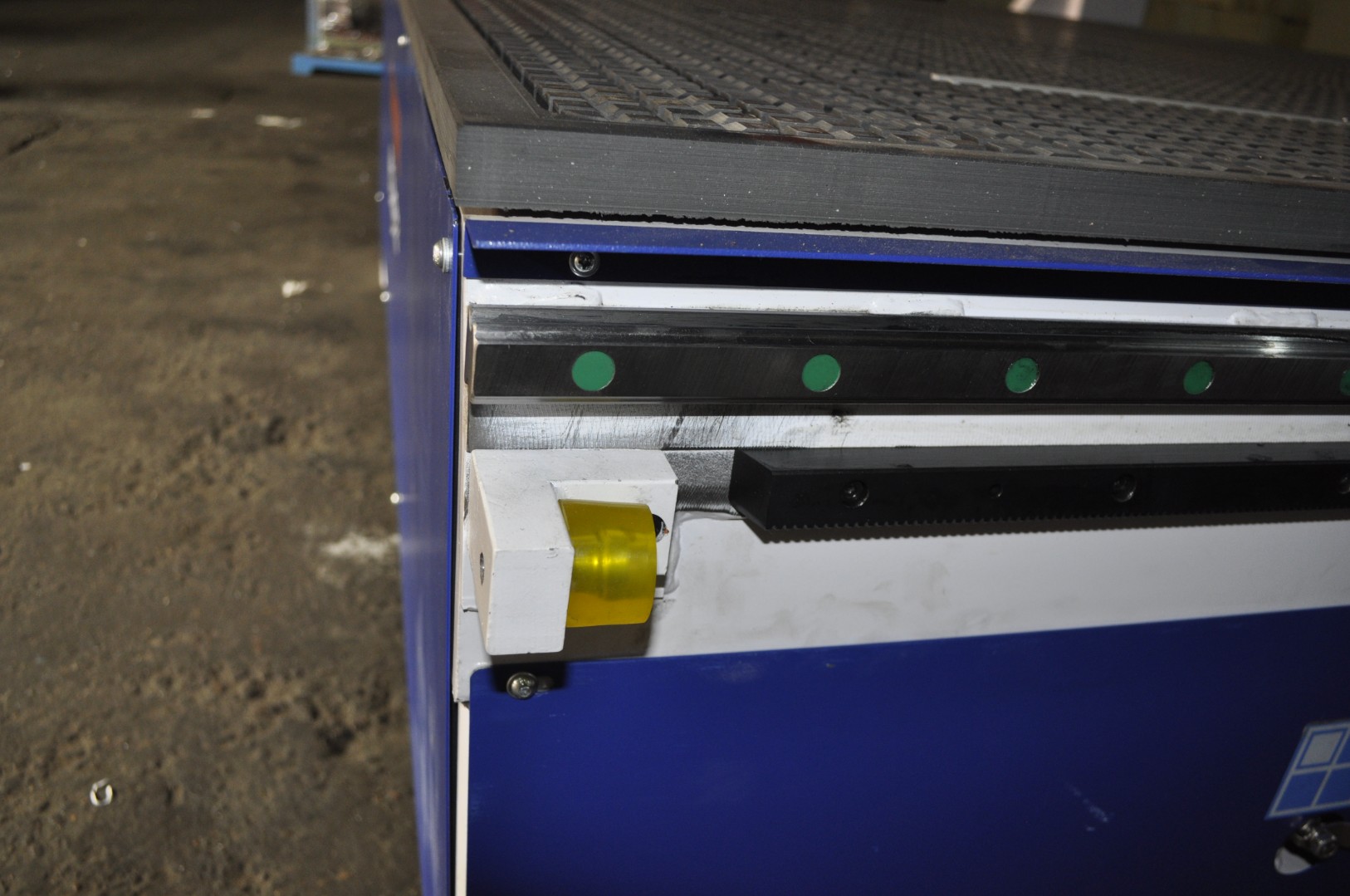

- Качественные направляющие PMI обеспечивают плавность хода и увеличивают срок эксплуатации.
- На станке установлены точные и надежные шестерни и зубчатые рейки PMI.

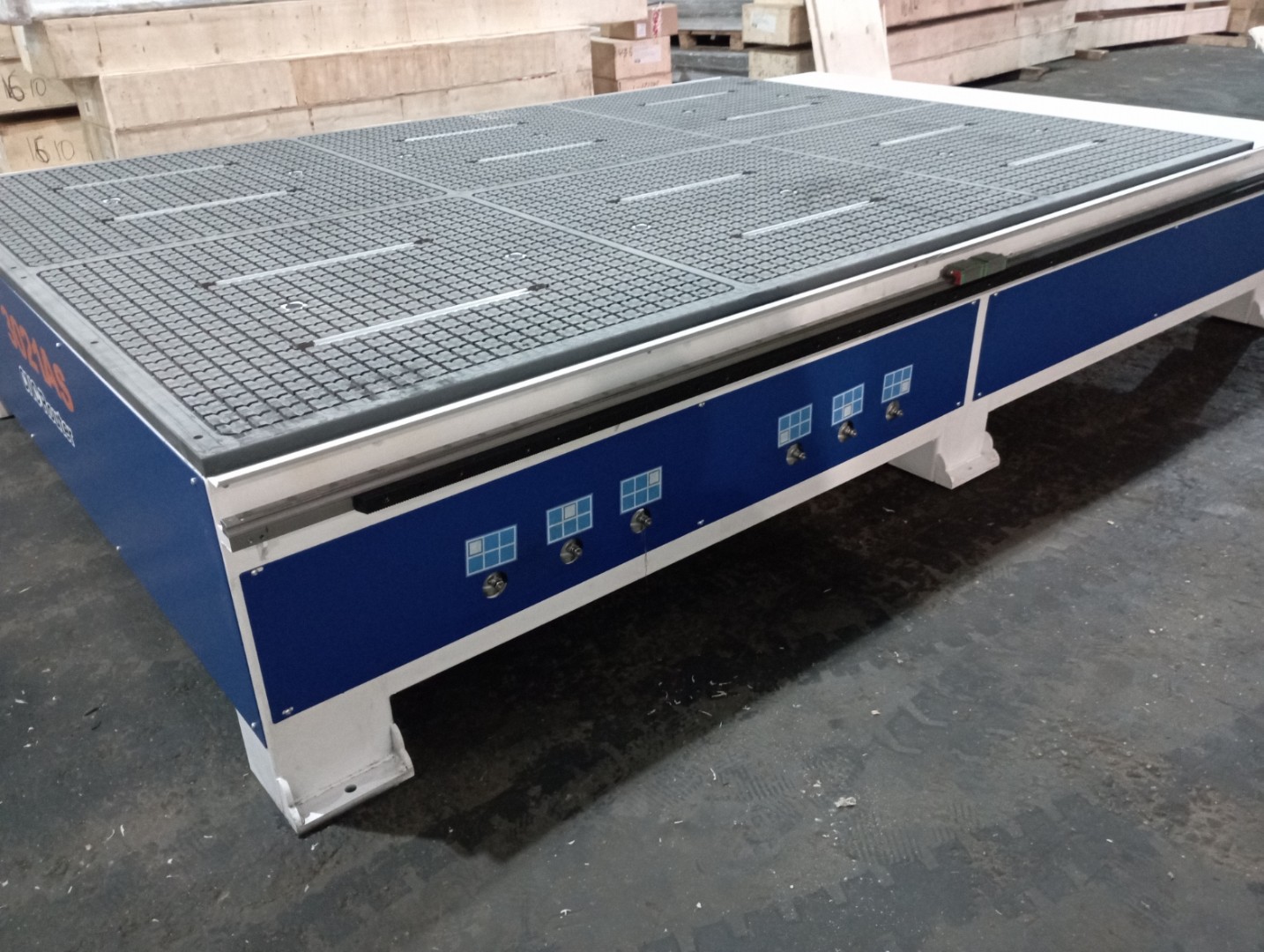

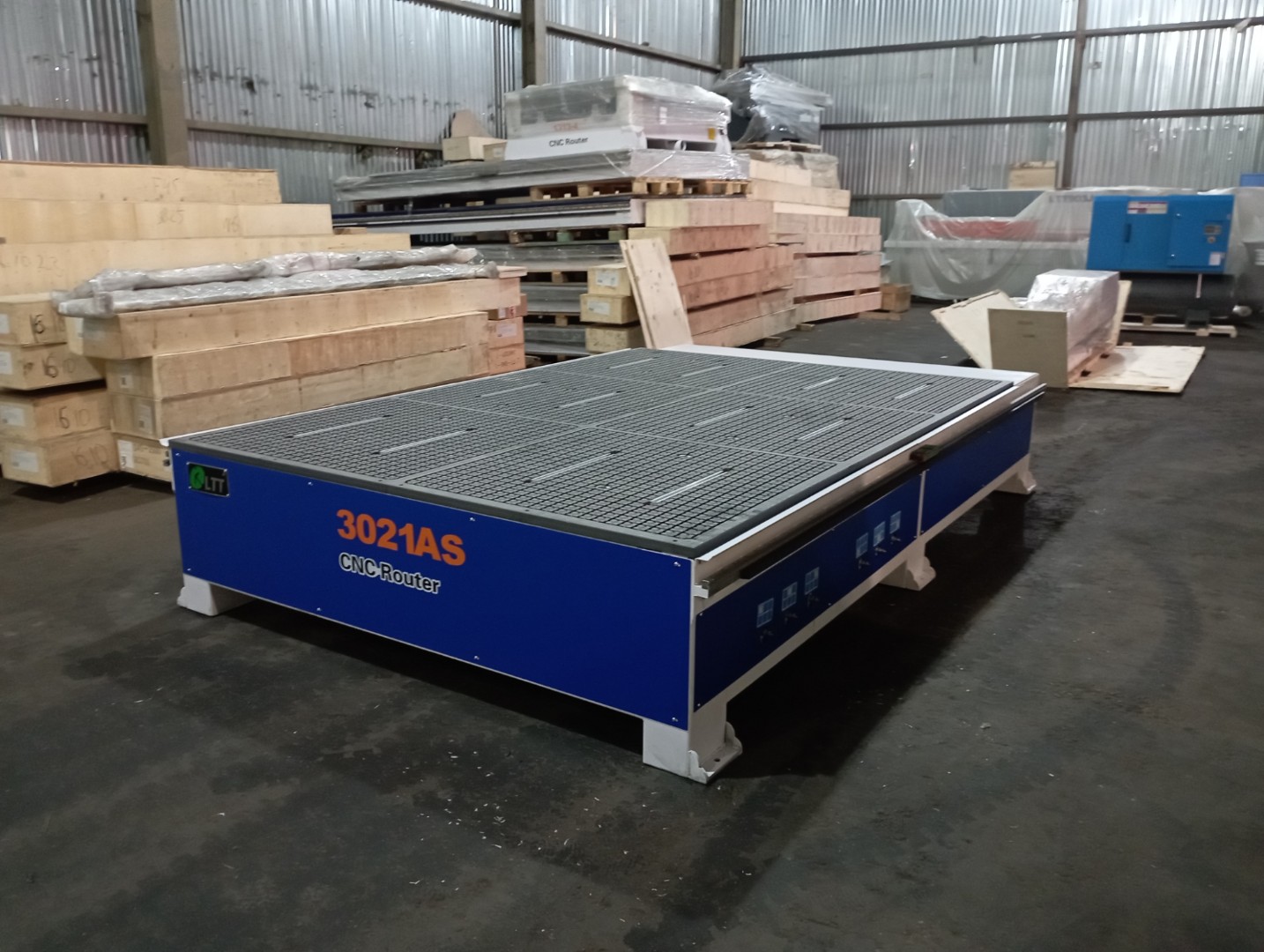

- Для лучшей фиксации заготовки станок оборудован вакуумным столом с шестью подключаемыми зонами прижима. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
- На столе есть Т-образные пазы для механического крепления заготовок к столу.
Технические характеристики
|
Наименование |
Параметры |
|
Рабочая поверхность, мм (оси Х и Y) |
2100х3000 |
|
Максимальная высота обработки (по оси Z), мм |
250 |
|
Точность обработки, мм |
+0.15 |
|
Точность позиционирования, мм |
+0.05 |
|
Командные коды |
HPGL、G |
|
Частота вращения шпинделя, об/мин |
0-18000 |
|
Максимальная скорость перемещения, м/мин |
30 |
|
Максимальная скорость фрезерования, м/мин. |
15 |
|
Тип двигателей перемещения |
комбинированные |
|
Смена инструмента |
ручная |
|
Рабочее напряжение сети, В |
380 |
|
Мощность шпинделя, кВт |
3,2 |
|
Количество зон вакуумирования, шт. |
6 |
|
Габариты станка, мм |
2860х3840х2200 |
|
Транспортные габариты (со снятым порталом) м |
2,35х3,51х0,7 2,77х0,6х1,16 |
|
Масса, кг |
1480 |
- Зоны вакуумирования: 6
- Мощность электродвигателя, кВт: 3.2
- Напряжение, В: 380
- Количество шпинделей, шт.: 1
- Частота вращения шпинделя, об/мин:: 0-24000
- Количество шпинделей, шт.: 1
- Командные коды: G
- Максимальная скорость перемещения, м/мин: 30
- Максимальная скорость фрезерования, м/мин: 15
- Масса, кг: 1480
- Мощность шпинделя, кВт: 3.2
- Направляющие: Плоские, PMI

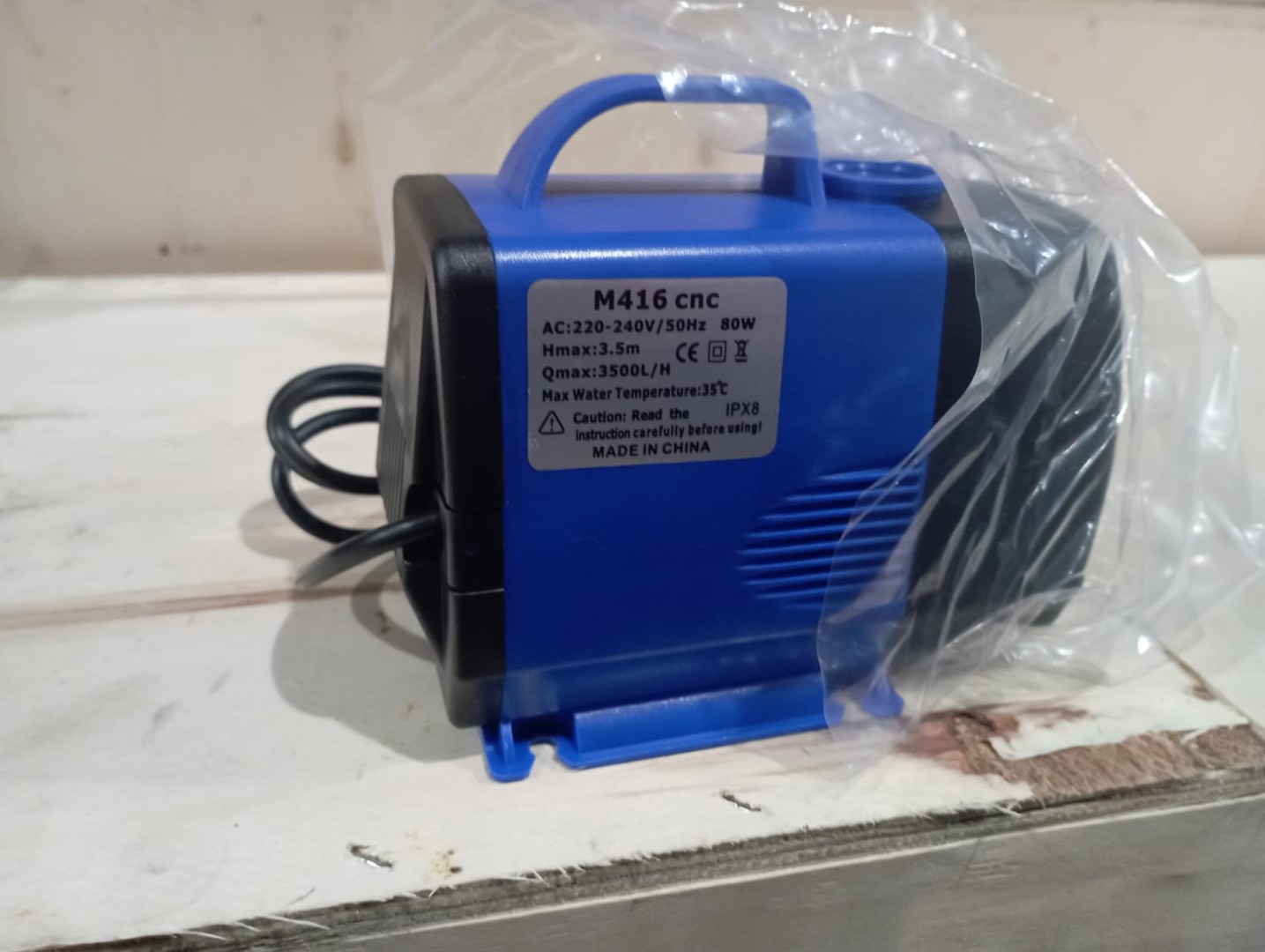

- Охлаждение шпинделя: Водяное
- Рабочий стол: Вакуумный
- Размер рабочего стола, мм: 2100х3000
- Система управления: Шкаф управления с DSP-пультом
- Тип патрона шпинделя: цанговый
- Тип двигателей перемещения: шаговый
- Смена инструмента: ручная
