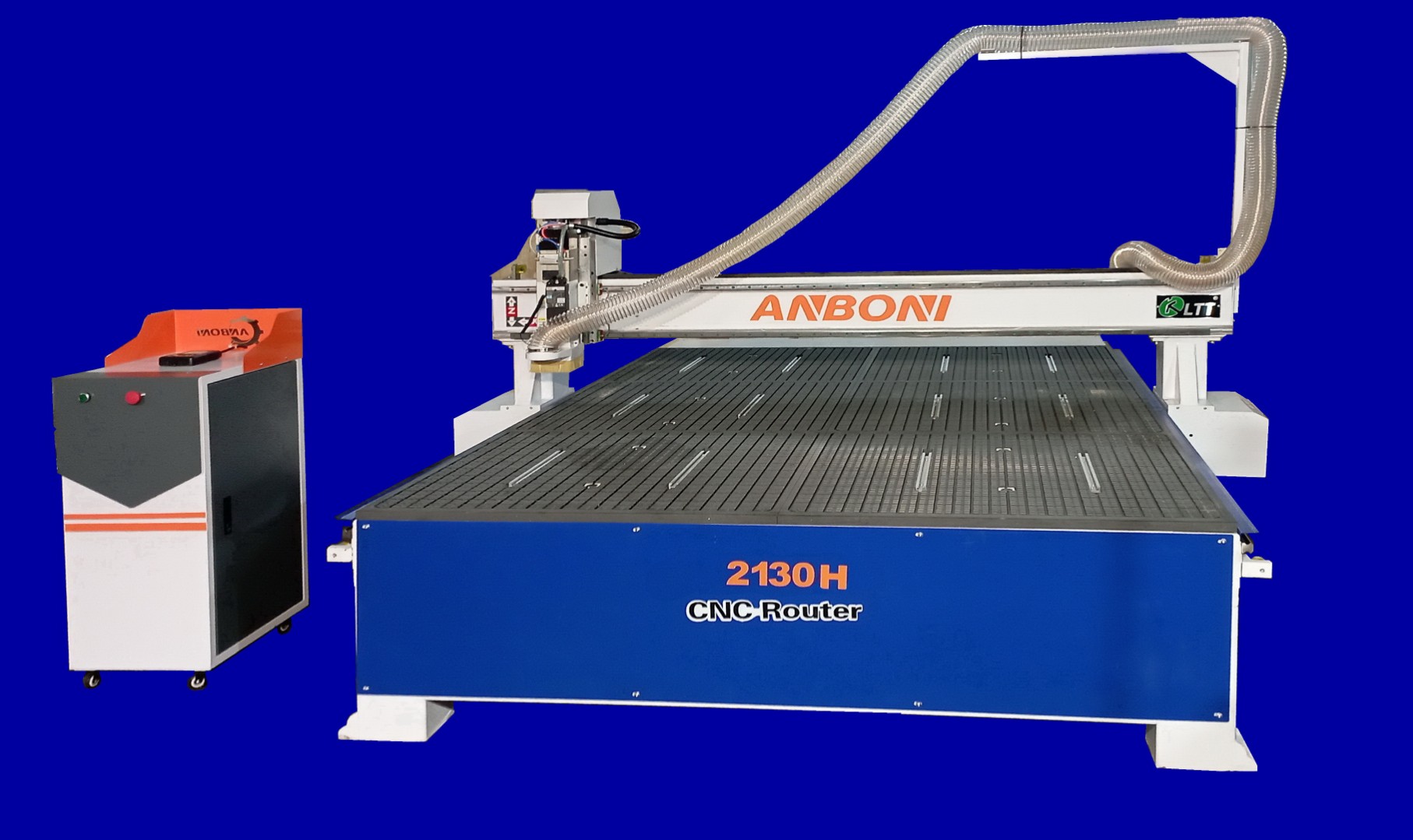

Фрезерно-гравировальн станок с ЧПУ
мод. LTT-2130Н с гибридным приводом
Сфера использования:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, МДФ, пластиков, композитов, искусственного камня, стекла, и других схожих материалов.
Отличительные особенности:

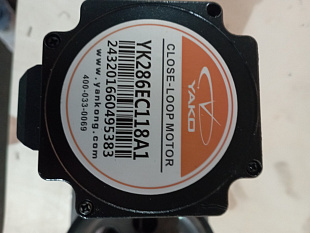

- Гибридный привод по всем осям.

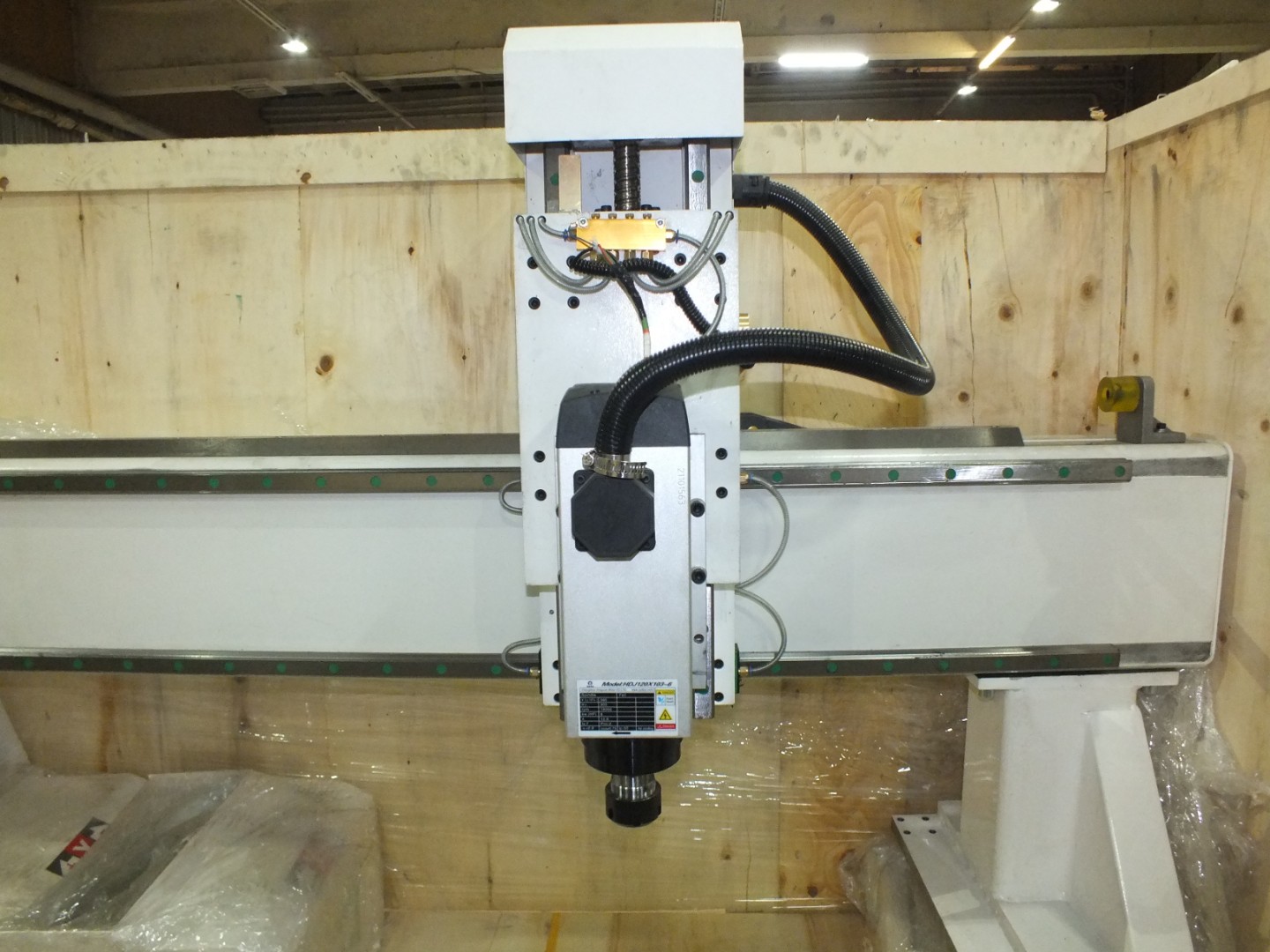

- Мощный и надежный шпиндель 6 кВт с воздушным охлаждением

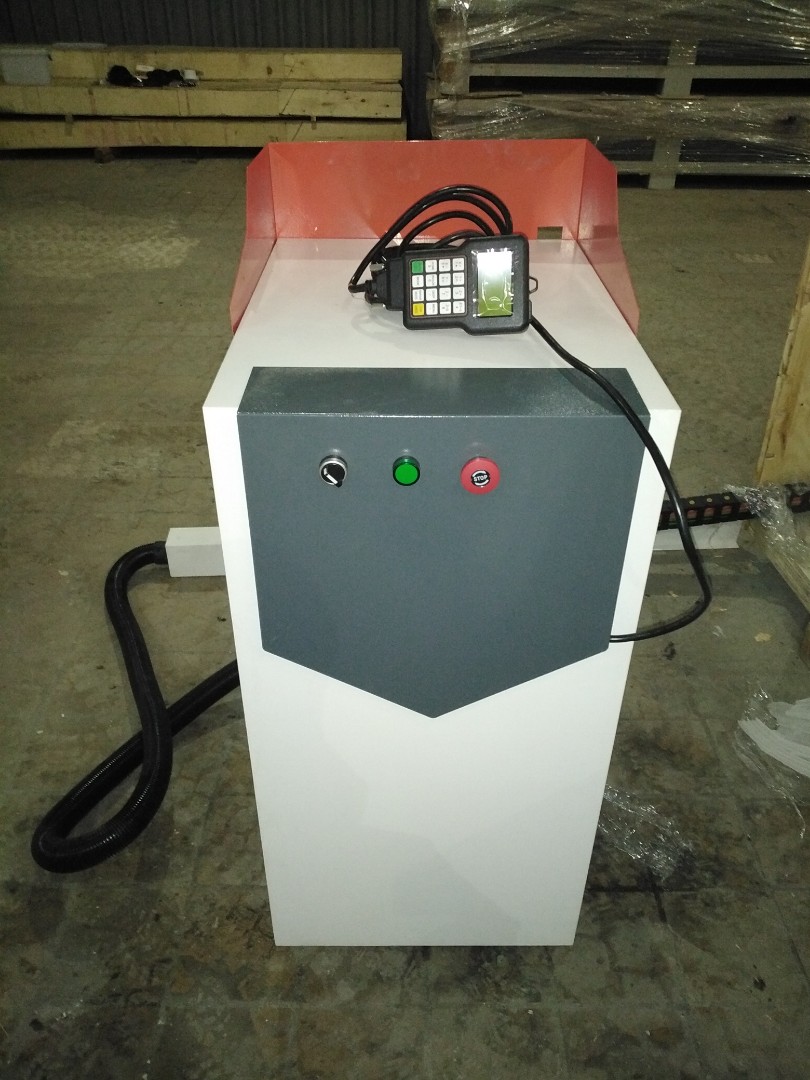

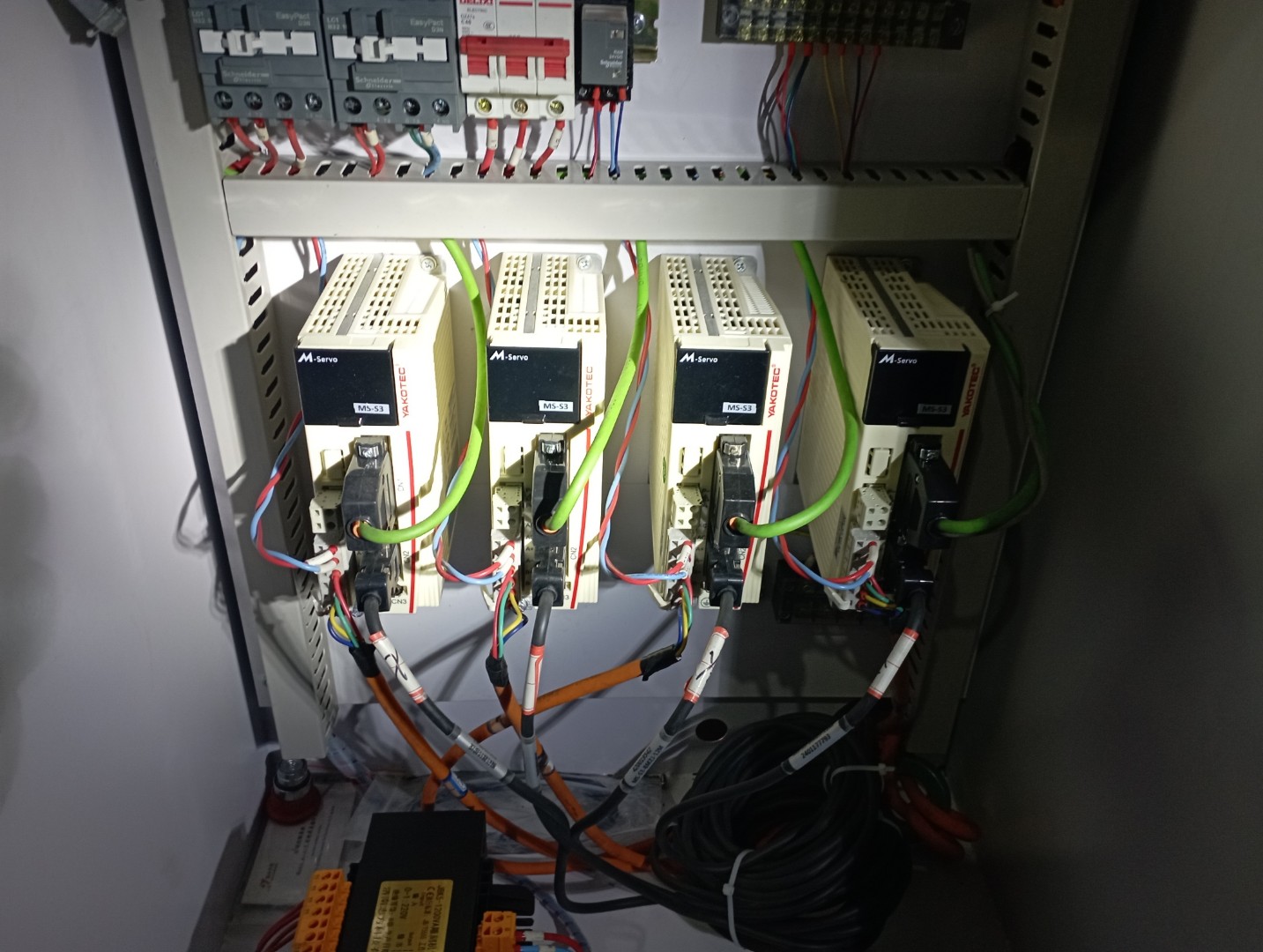

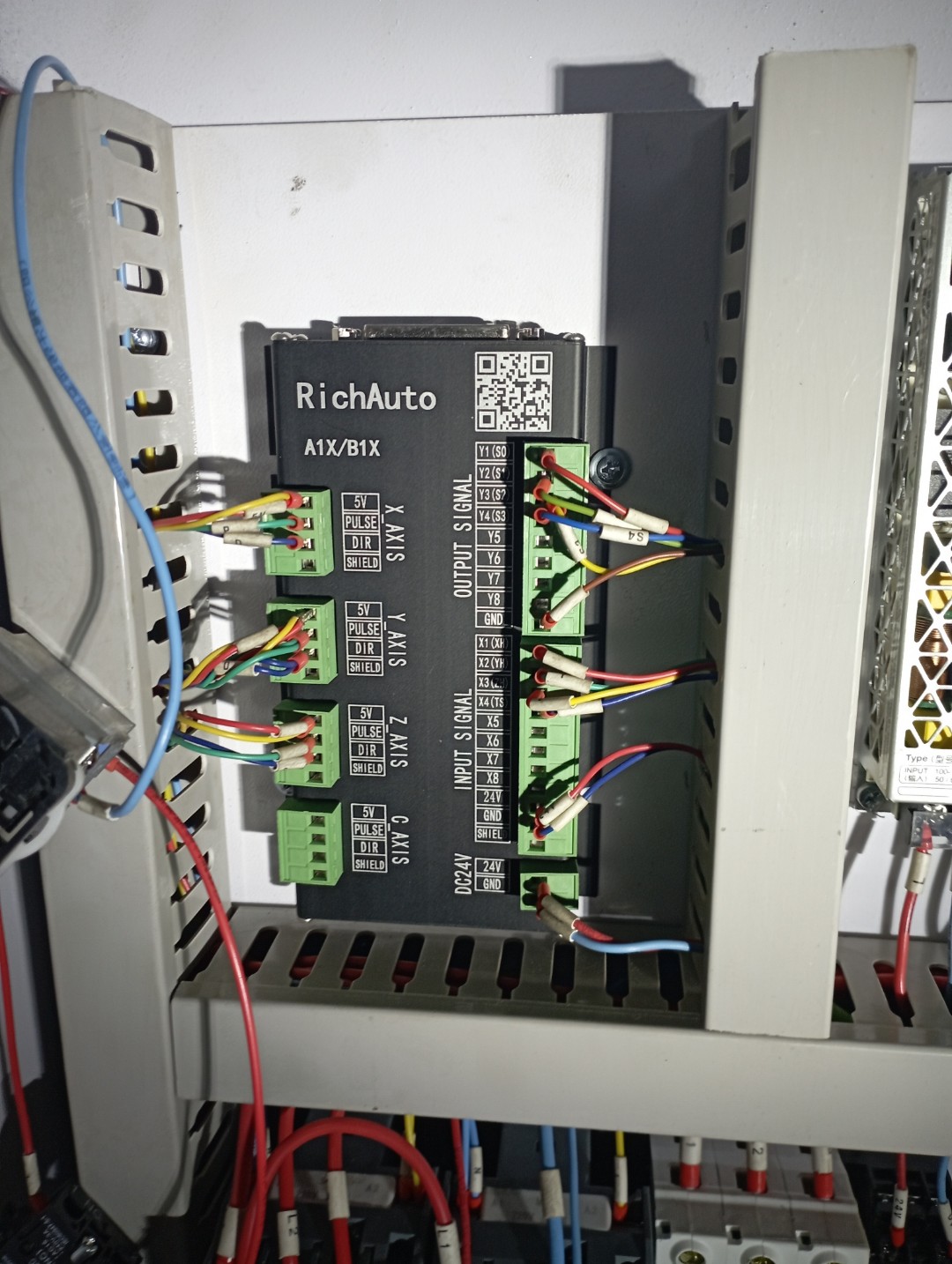

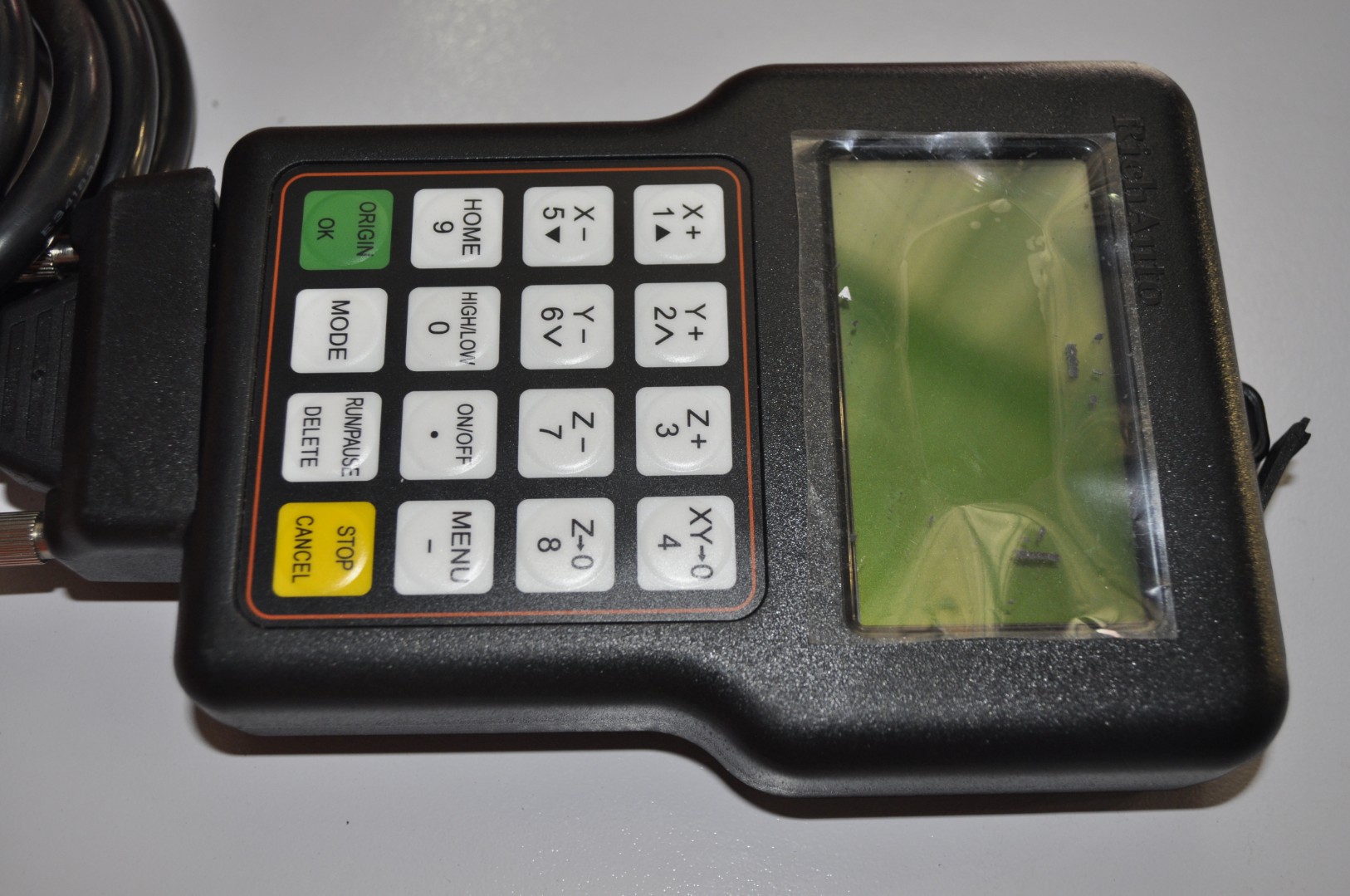

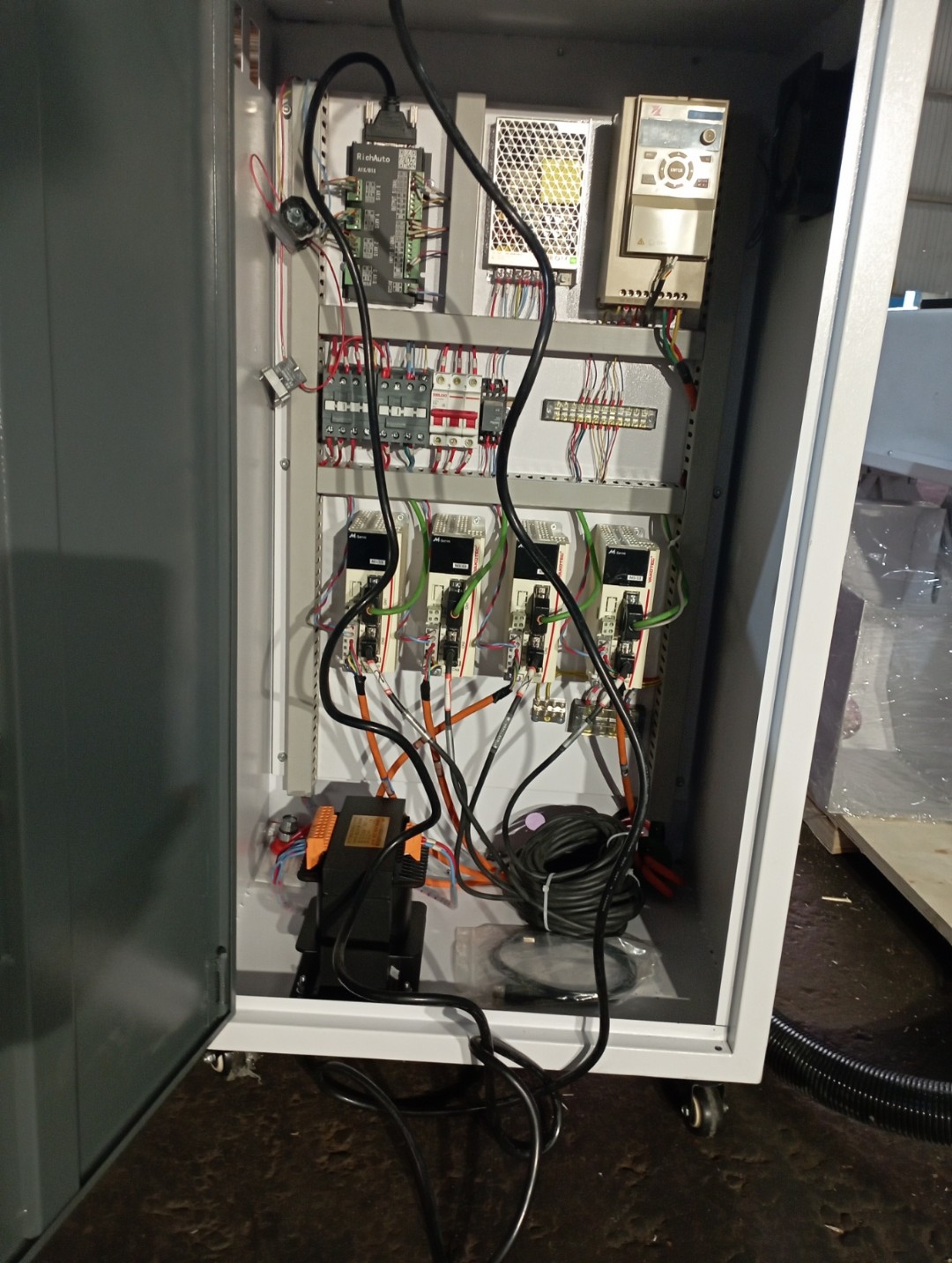

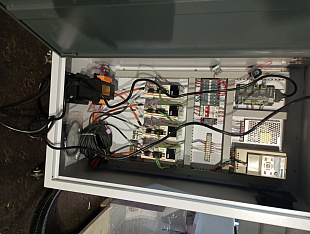

- Отдельно стоящий шкаф управления с DSP-пультом

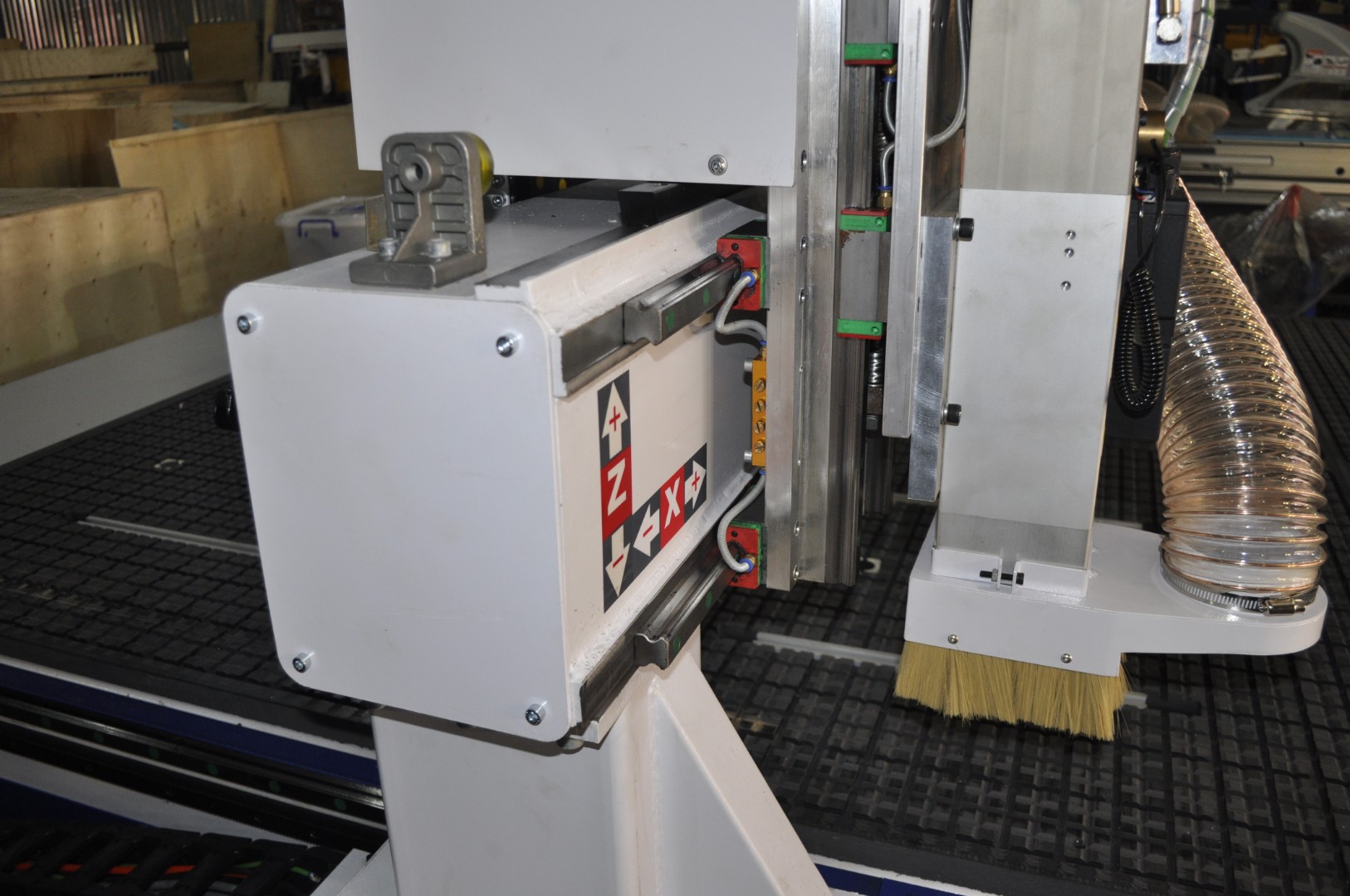

- Перемещение суппорта осуществляется в 3-х плоскостях (x,y,z).

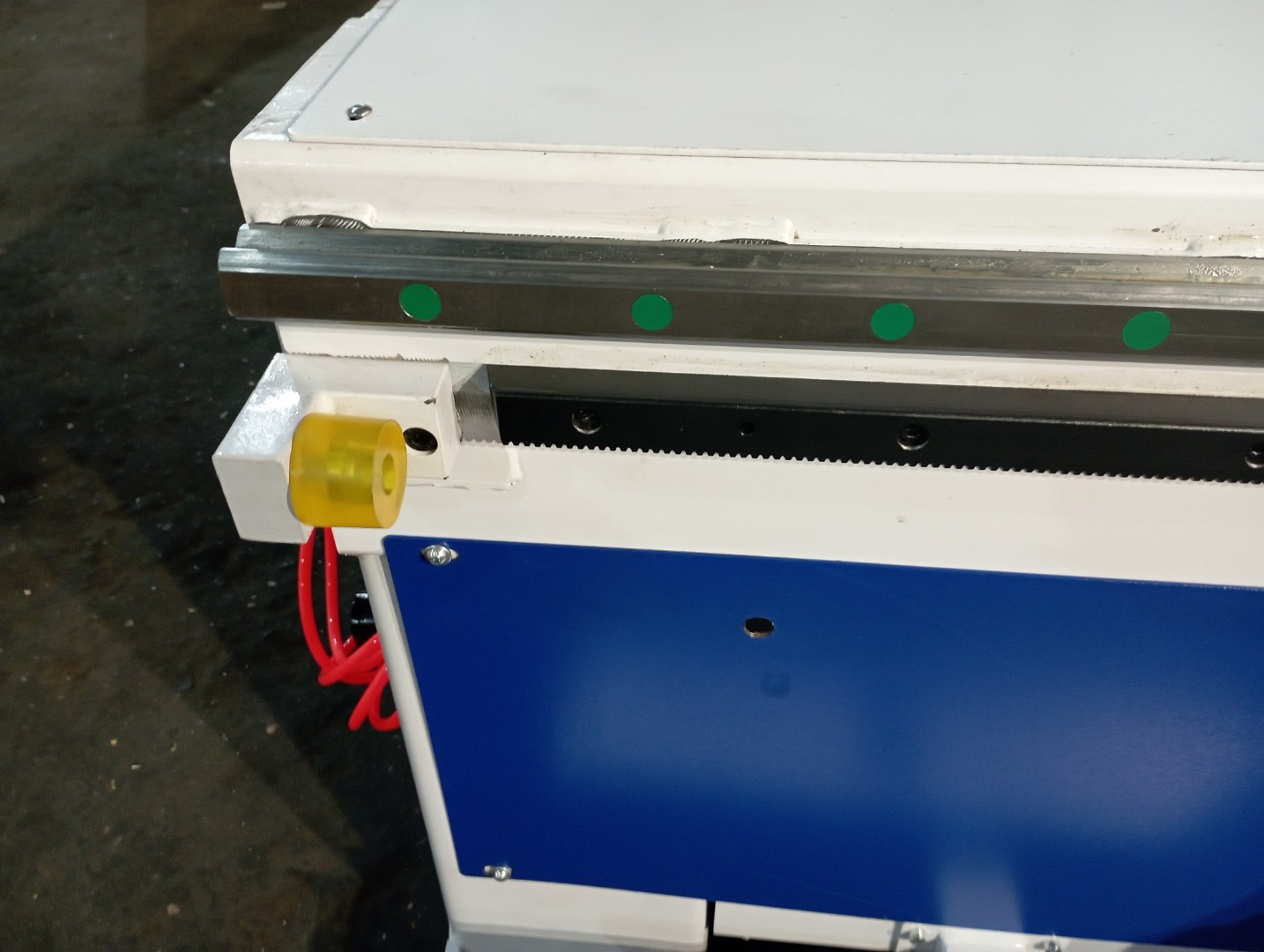

- Качественные направляющие PMI обеспечивают плавность хода и увеличивают срок эксплуатации.

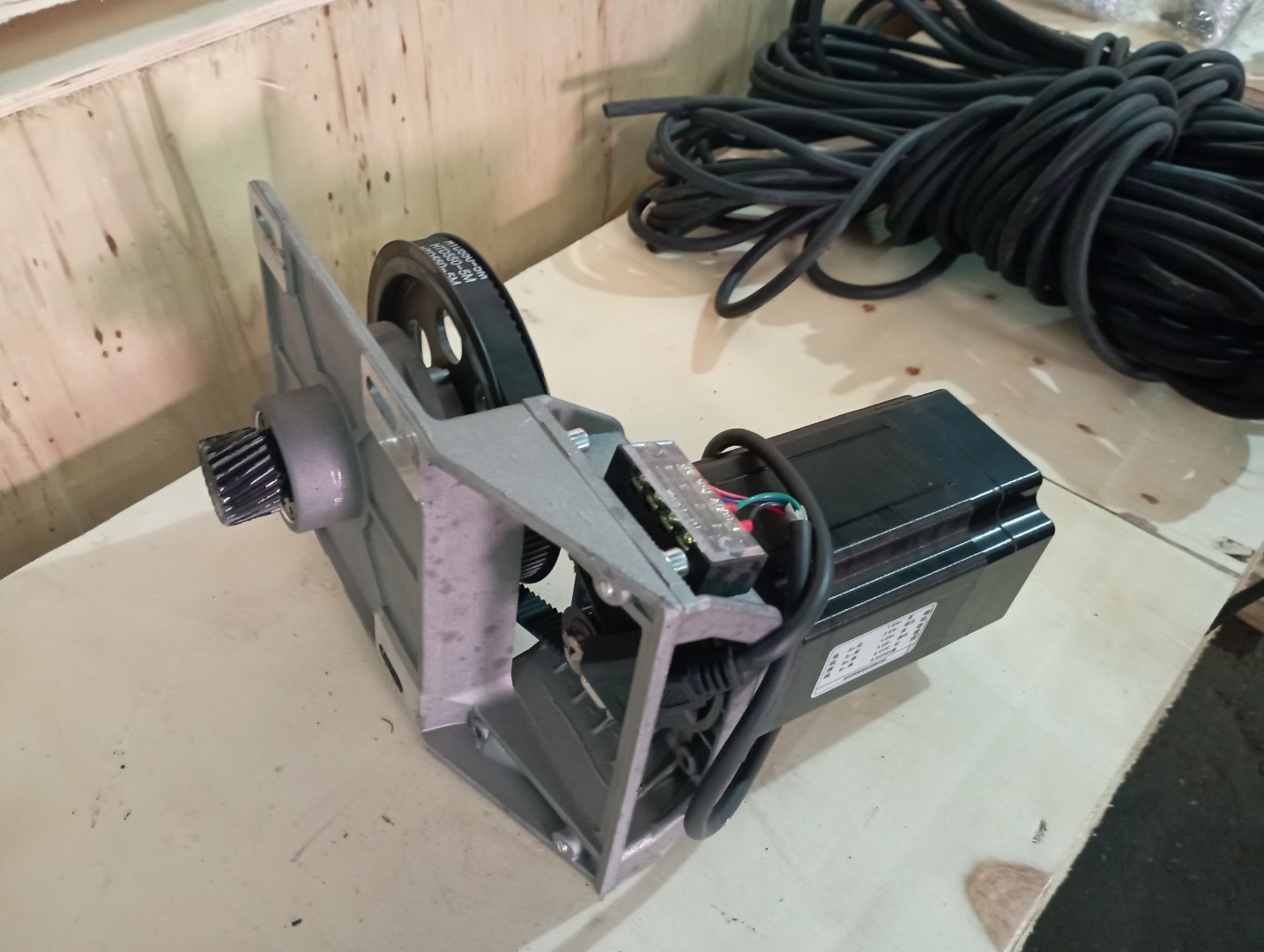

- На станке установлены точные и надежные шестерни и зубчатые рейки PMI.

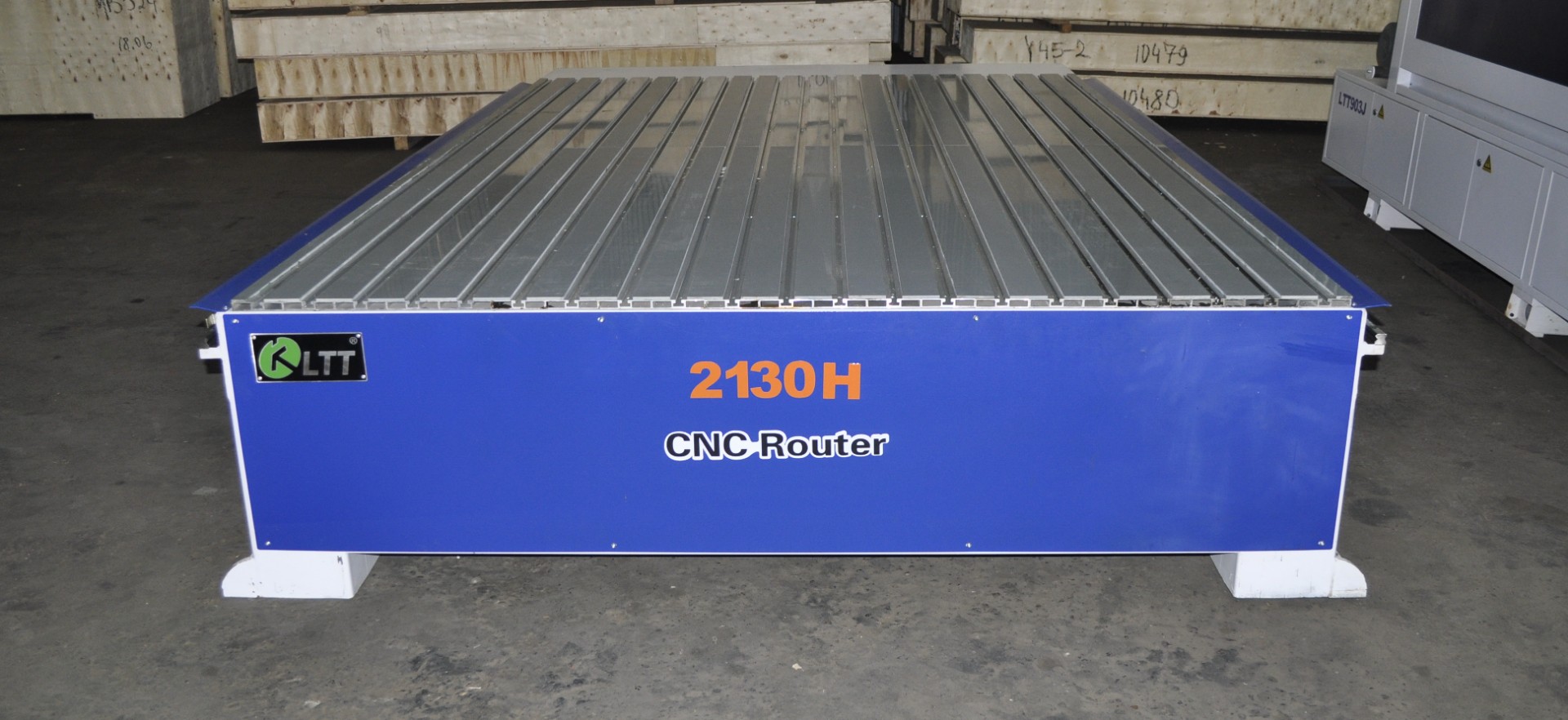

- На столе есть Т-образные пазы для механического крепления заготовок к столу струбцинами.
|
Наименование |
Параметры |
|
Рабочая поверхность, мм (оси Х и Y) |
2160х3050 |
|
Максимальная высота обработки (по оси Z), мм |
250 |
|
Точность обработки, мм |
+0.15 |
|
Точность позиционирования, мм |
+0.05 |
|
Командные коды |
HPGL、G |
|
Система управления |

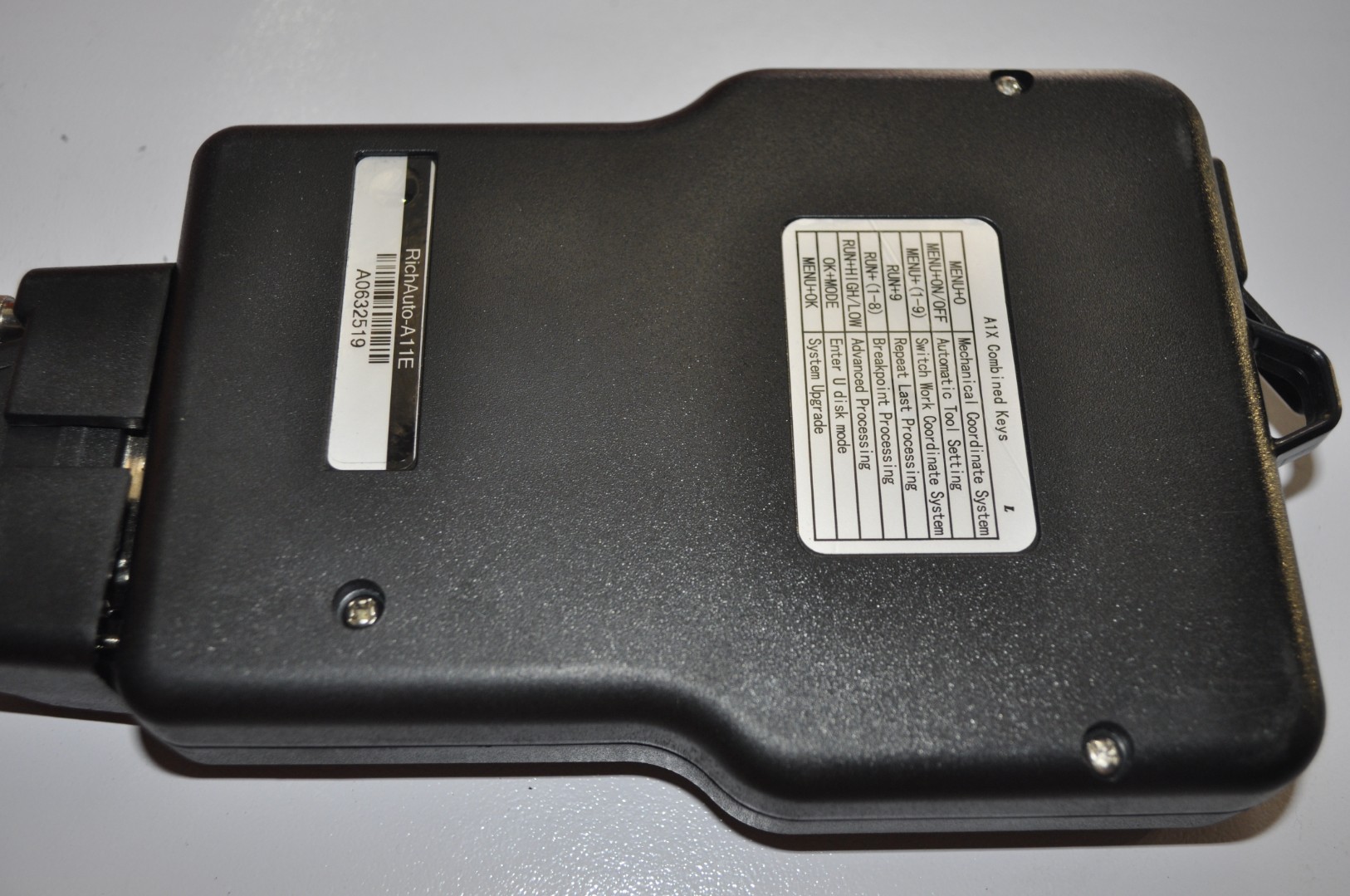

DSP-пульт |
|
Частота вращения шпинделя, об/мин |
0-18000 |
|
Максимальная скорость перемещения, м/мин |
30 |
|
Максимальная скорость фрезерования, м/мин. |
15 |
|
Тип двигателей перемещения |

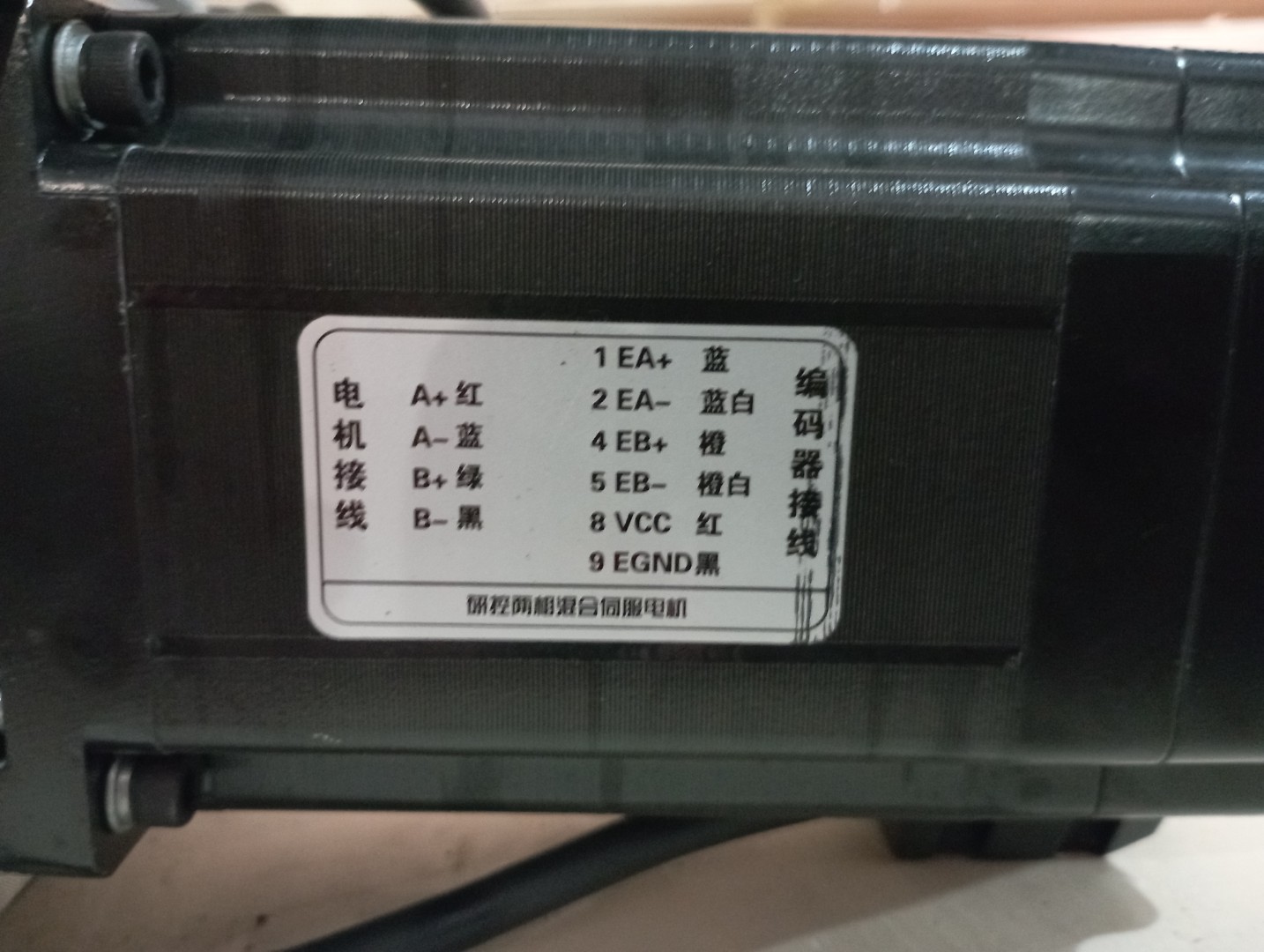

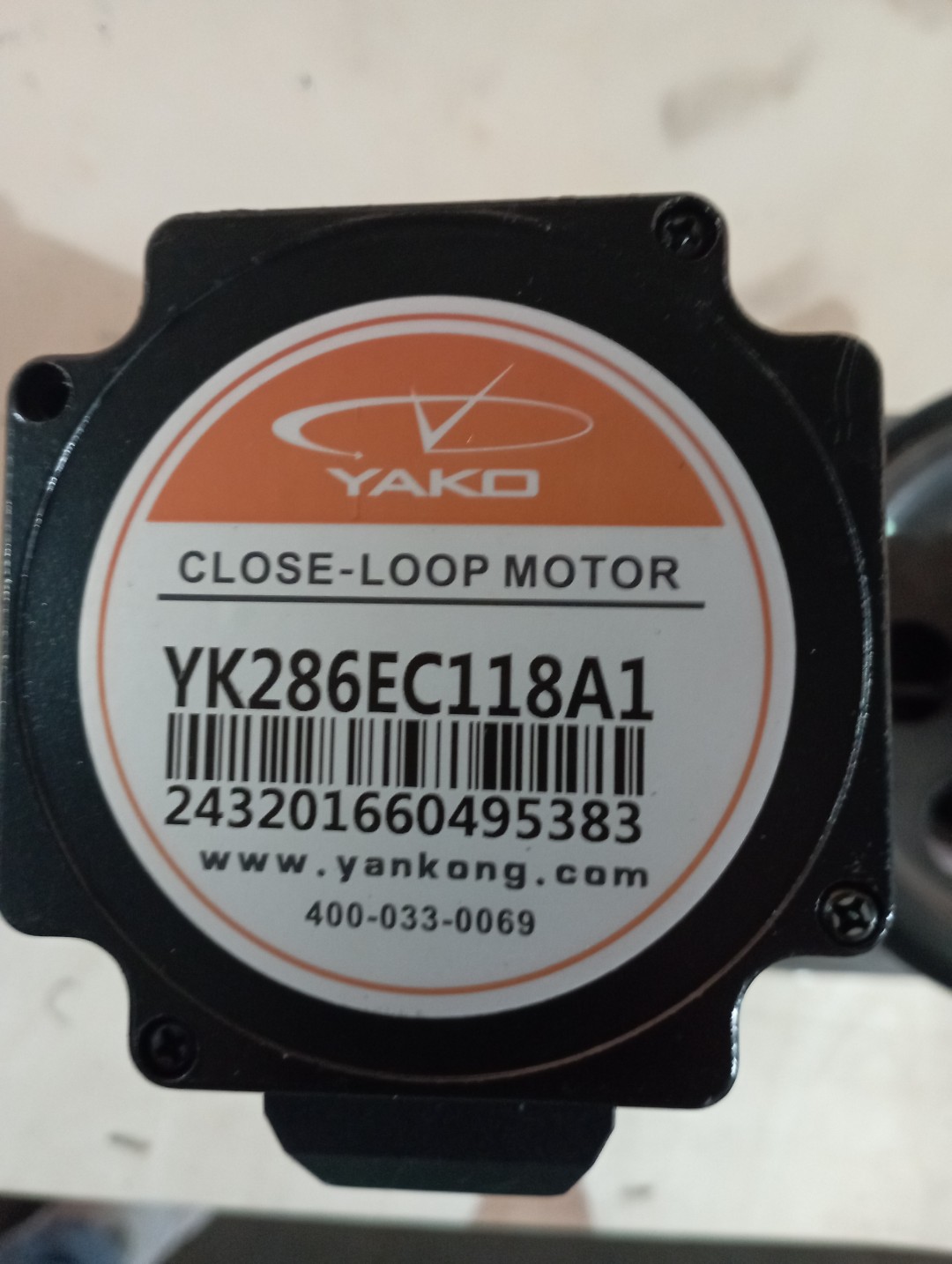

Комбинированные (шаговые с инкодором) |
|
Смена инструмента |
ручная |
|
Крепление заготовок |
Механическое (струбцины) |
|
Вакуумная подготовка |
нет |
|
Рабочее напряжение сети, В |
380 |
|
Мощность шпинделя, кВт |
6 |
|
Габариты станка, мм |
2860х3840х2200 |
|
Транспортные габариты (со снятым порталом) м |
2,35х3,51х0,7 2,77х0,6х1,16 |
|
Масса, кг |
1900 |
ВНИМАНИЕ: Шеф-монтаж и пуско-наладочные работы по отдельному договору за дополнительную оплату.
- Точность обработки, мм:: +0.15
- Мощность электродвигателя, кВт: 6
- Напряжение, В: 380
- Количество шпинделей, шт.: 1
- Толщина, мм: 240
- Высота, мм: 2200
- Количество шпинделей: 1
- Частота вращения шпинделя, об/мин:: 18000
- Количество патронов, шт : 1
- Количество шпинделей, шт.: 1
- Командные коды: HPGL、G
- Корпус: Металлический
- Максимальная скорость перемещения шпинделей, м/мин: 20
- Максимальная скорость перемещения, м/мин: 20
- Максимальная скорость гравирования, м/мин: 12
- Максимальная скорость фрезерования, м/мин: 12
- Масса, кг: 1900
- Мощность шпинделя, кВт: 6
- Направляющие: Плоские направляющие и высокоточные косозубые рейки, ШВП
- Охлаждение шпинделя: Воздушное
- Рабочий стол: С механическими прижимами
- Рабочее напряжение, В: 380
- Размер рабочего стола, мм: 2160х3050
- Система управления: DSP-Пульт
- Точность позиционирования, мм: 0.05
- Точность обработки, мм: 0.15
- Тип патрона шпинделя: ISO30 ER32
- Тип двигателей перемещения: Шаговый
- Смена инструмента: Ручная
