Сфера использования:
Данные станки широко используются в камнеобрабатывающей промышленности, для обработки деталей при строительстве, декорировании, рекламной индустрии и пр..

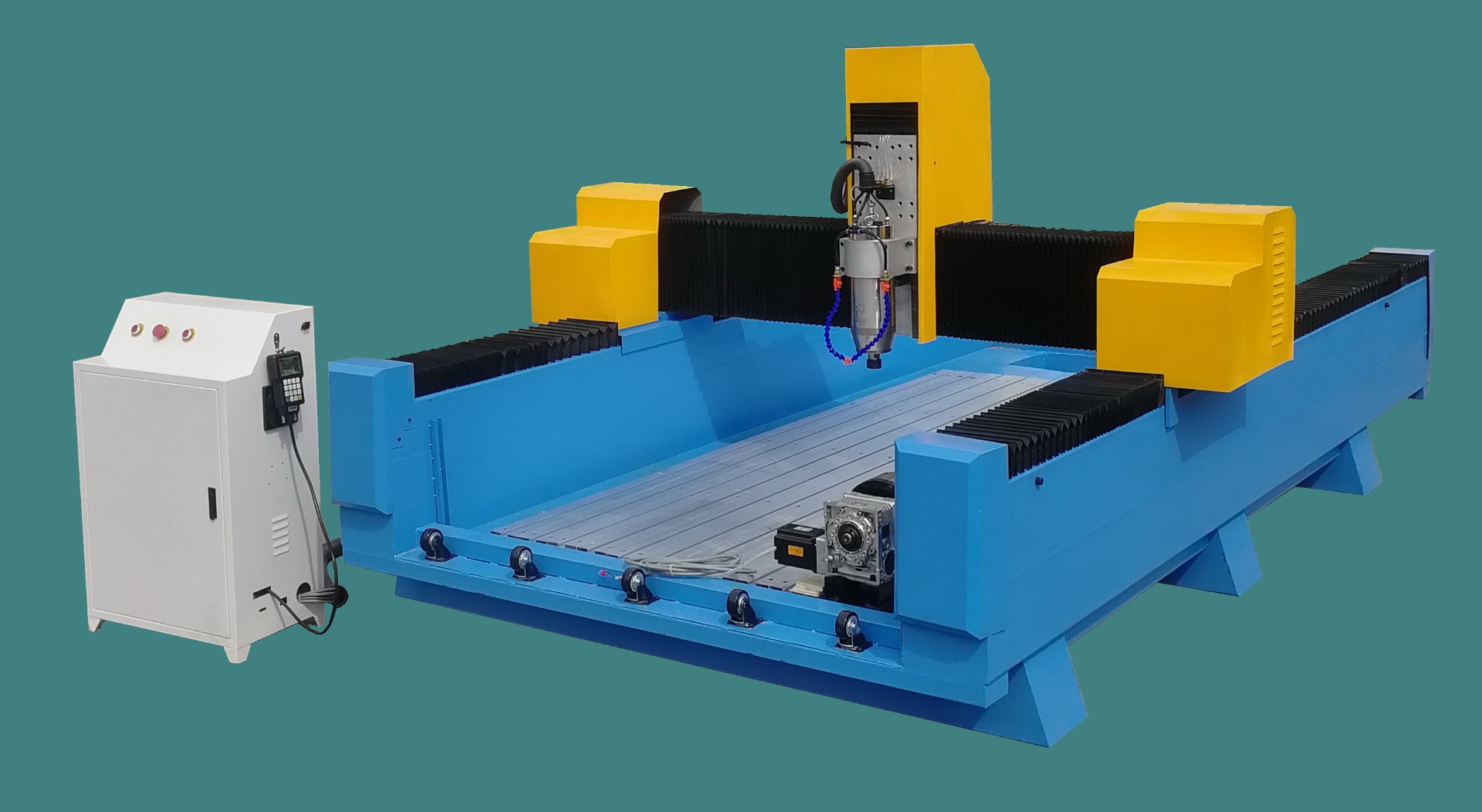

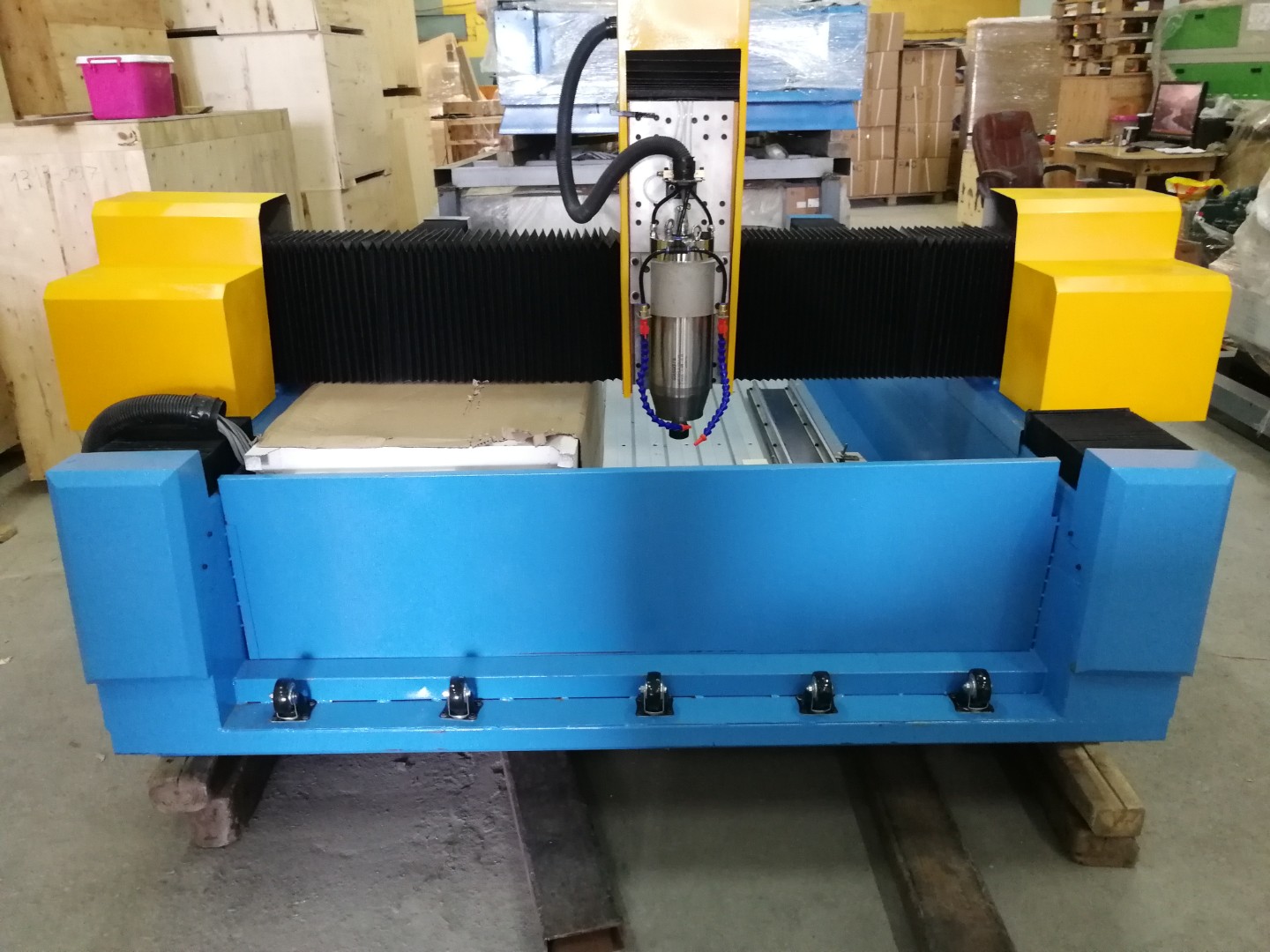

База станка:
- В основе станка - жесткая стальная рамная конструкция.

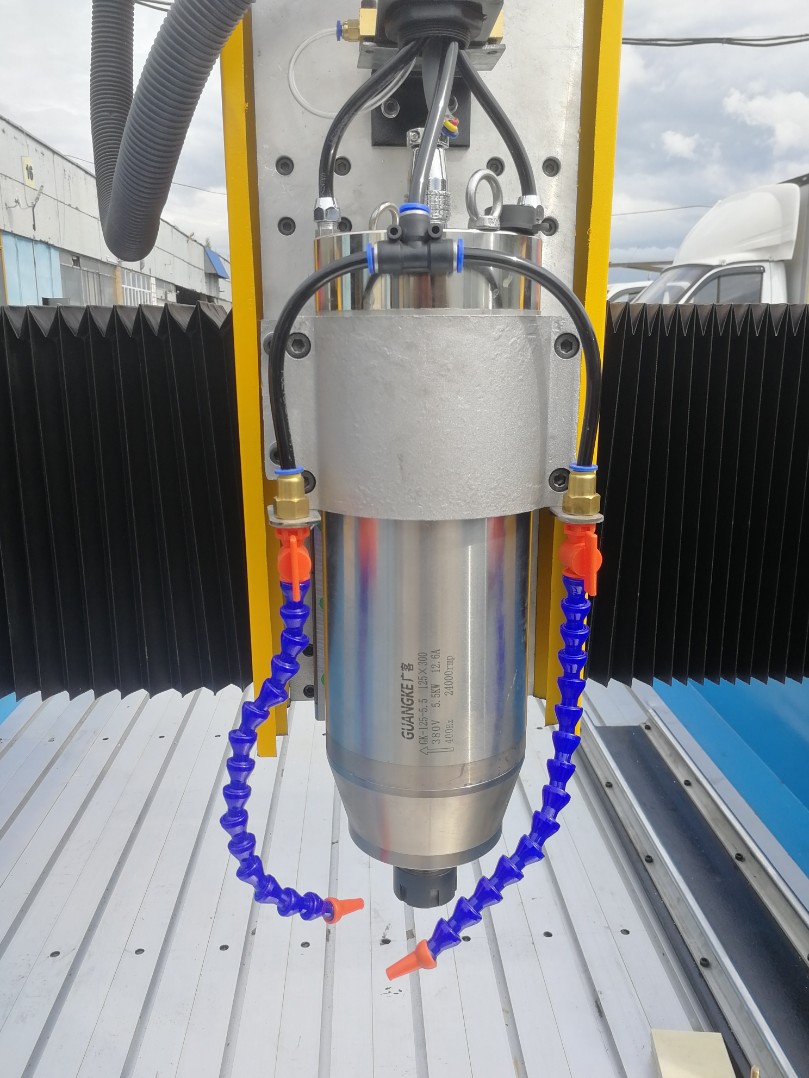

- Шпиндель 5,5кВт с водяным охлаждением
- Рабочий стол 1300 х 2500 мм
- Жёсткие и точные линейные направляющие PMI
- Инвертор Best
- Драйвера Leadshine

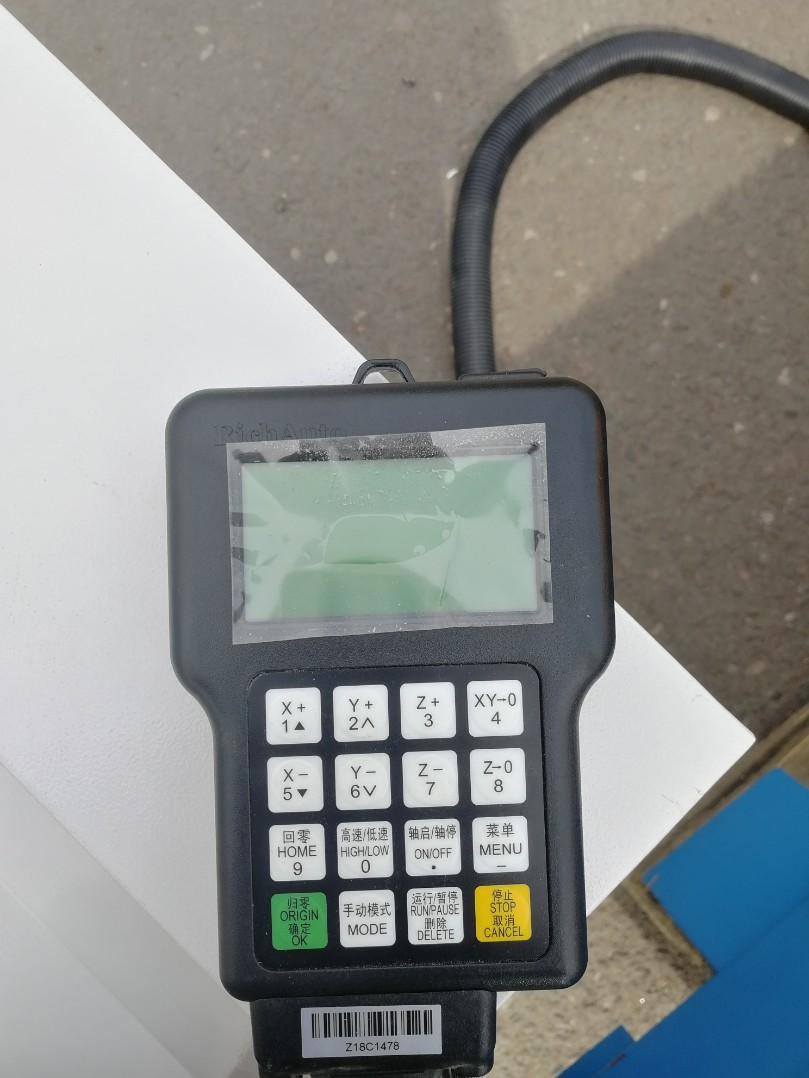

- DSP контроллер

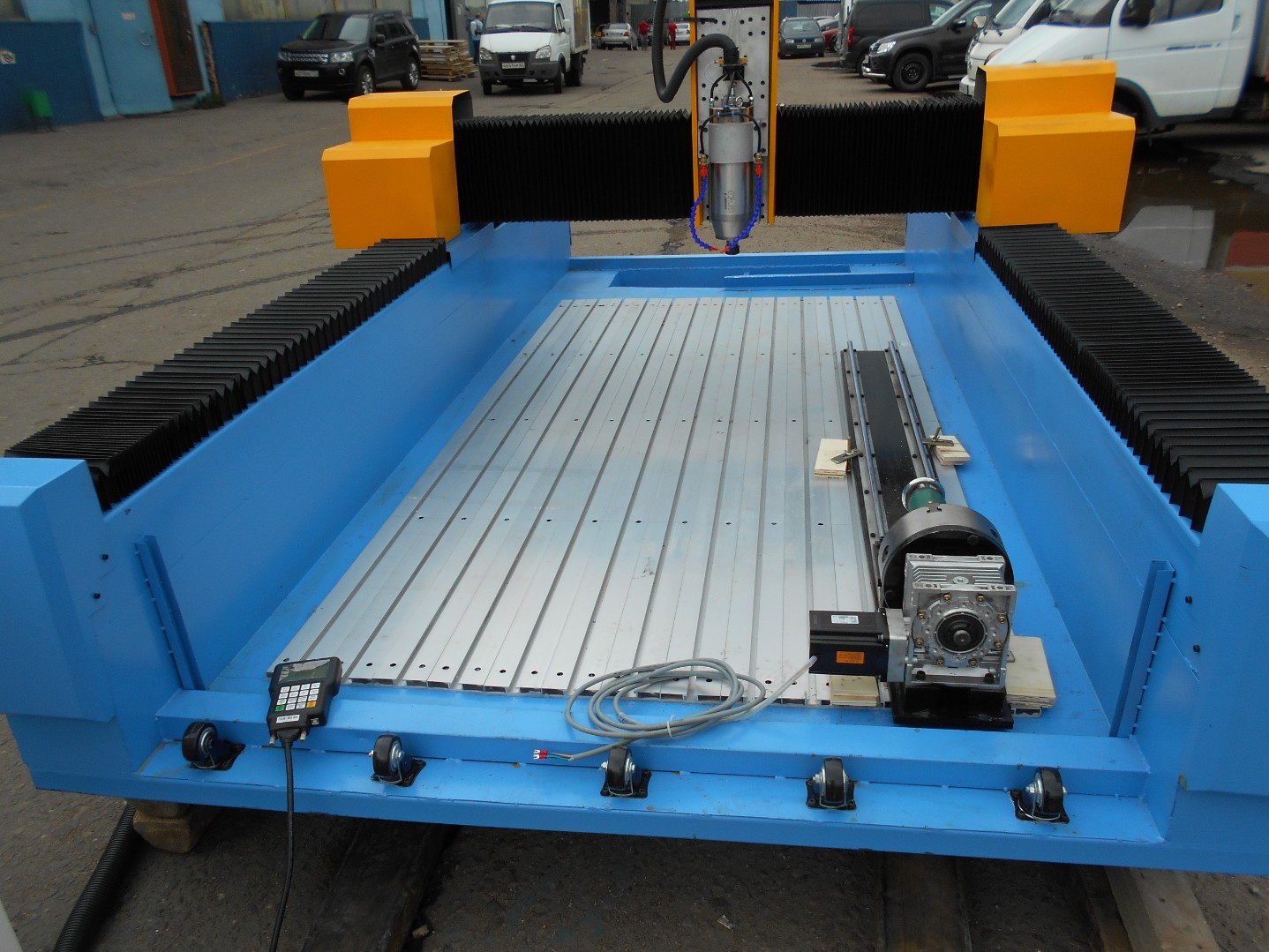

- Поворотная токарная ось 1300х200
Система направляющих и техника привода
- Привод шаговый через зубчатый ремень и пару шестерня-зубчатая рейка по оси X, Y, а также шарико-винтовая пара по оси Z производится по линейным направляющим
Технические характеристики
|
Наименование |
Параметры |
|
Ход шпинделя по оси X, мм |
1300 |
|
Ход шпинделя по оси Y, мм |
2500 |
|
Ход шпинделя по оси Z, мм |
350 |
|
Размер рабочего стола, мм |
1300х2500 |
|
Максимальные размеры заготовки на токарной оси, мм |
130х200 |
|
Тип цанги шпинделя |
ISO30 ER25 |
|
Точность обработки, мм |
±0,025 |
|
Точность позиционирования, мм |
±0,05 |
|
Рабочий стол |
механическое крепление |
|
Смена инструмента |
ручная |
|
Максимальная скорость перемещения шпинделя, м/мин |
8 |
|
Максимальная скорость гравирования, м/мин |
7 |
|
Мощность шпинделя, кВт |
5,5 |
|
Частота вращения шпинделя, об/мин |
24 000 |
|
Напряжение |
380V,50Hz/60Hz |
|

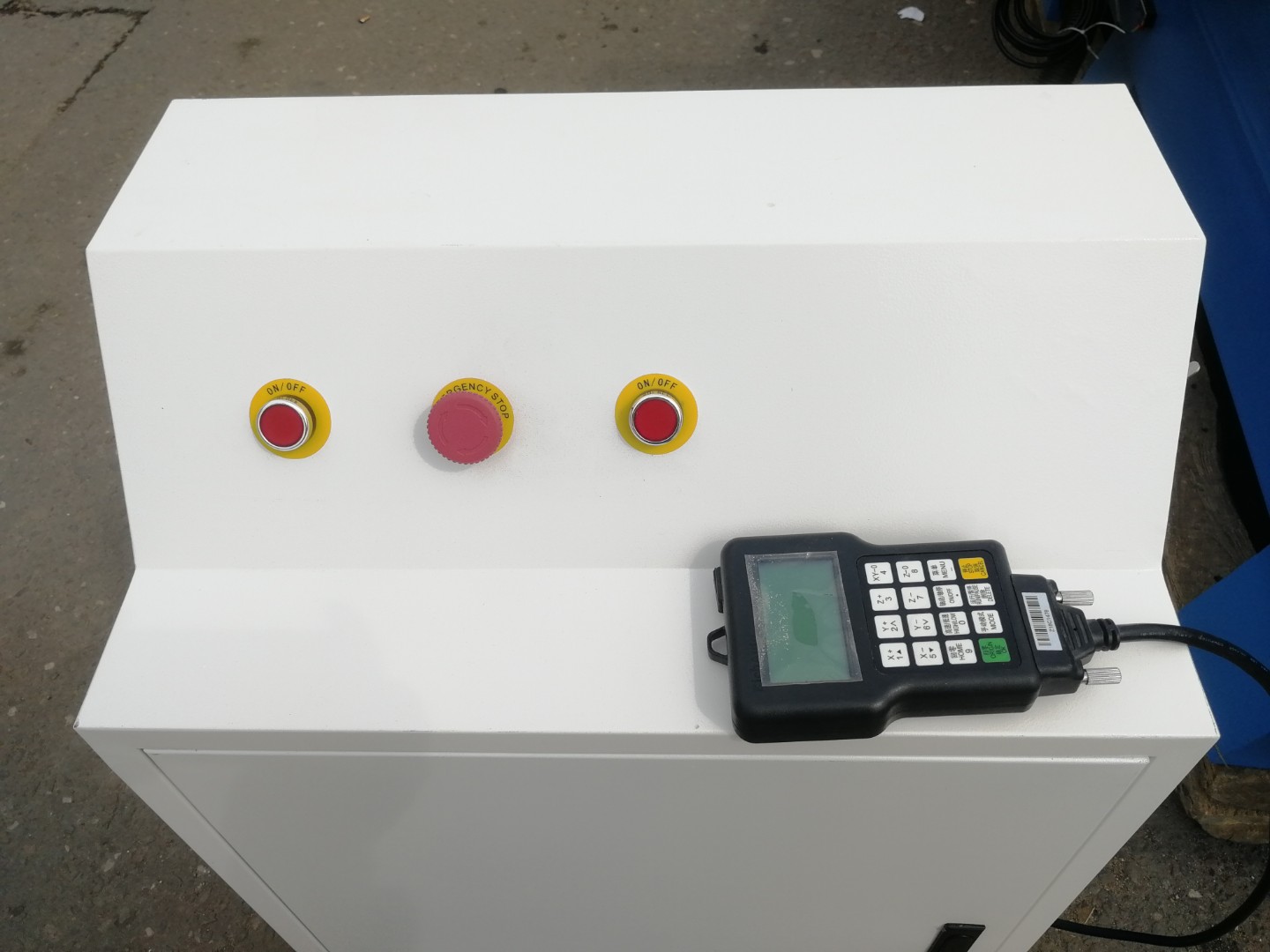

Управление |
DSP-Контроллер RichAuto |
|
Габариты, мм |
3500х2300х1600 |
|
Транспортные габариты, м |
3,5х2,3х1,6 |
|
Вес, кг |
1700 |
