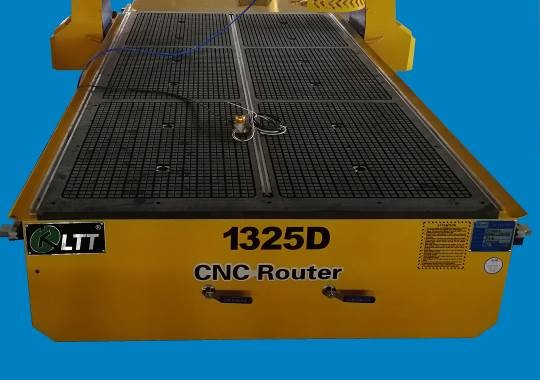

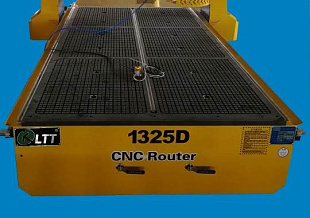

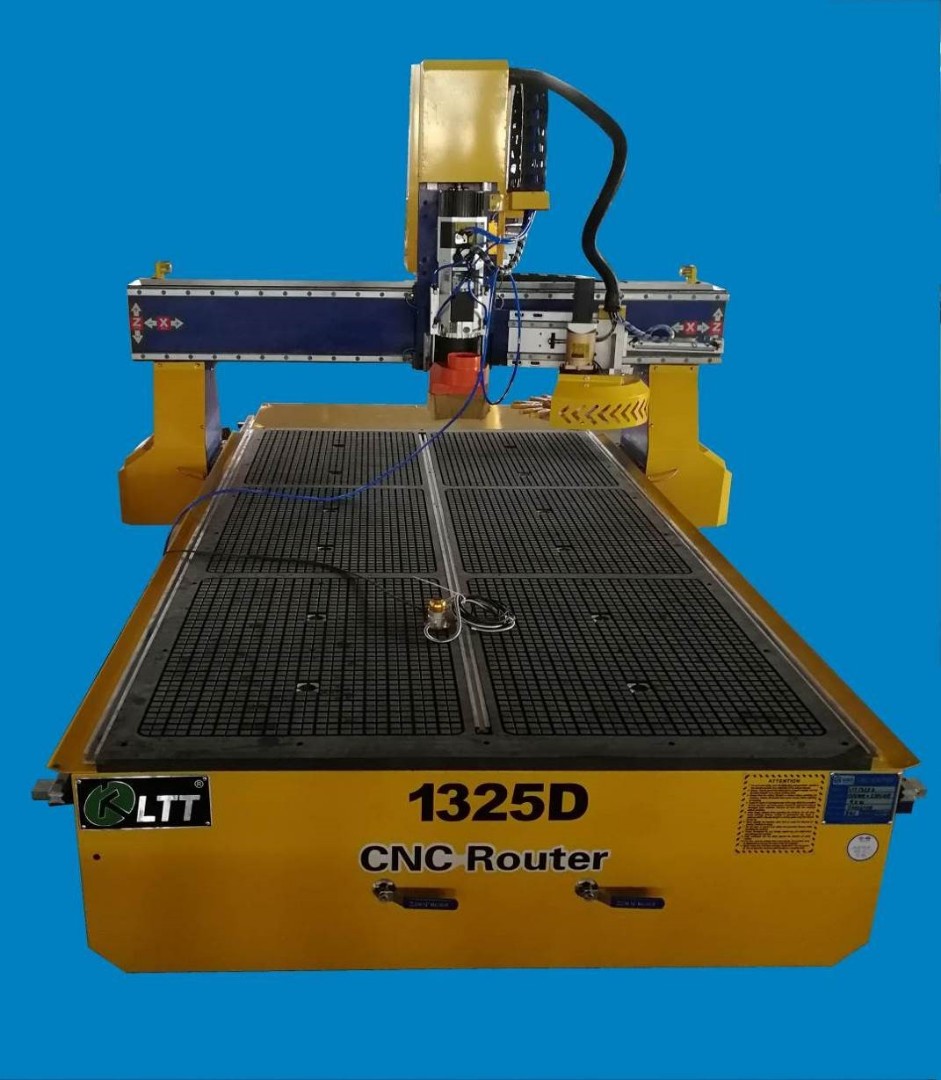

Фрезерный станок ЧПУ c автоматической револьверной сменой инструмента мод. LTT-1325D
Сфера использования:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, алюминия и других схожих материалов.
Отличительные особенности:
- Мощный двигатель 9 кВт.(9 кВт)
- Автоматическая револьверная система смены инструмента на 8 патронов.

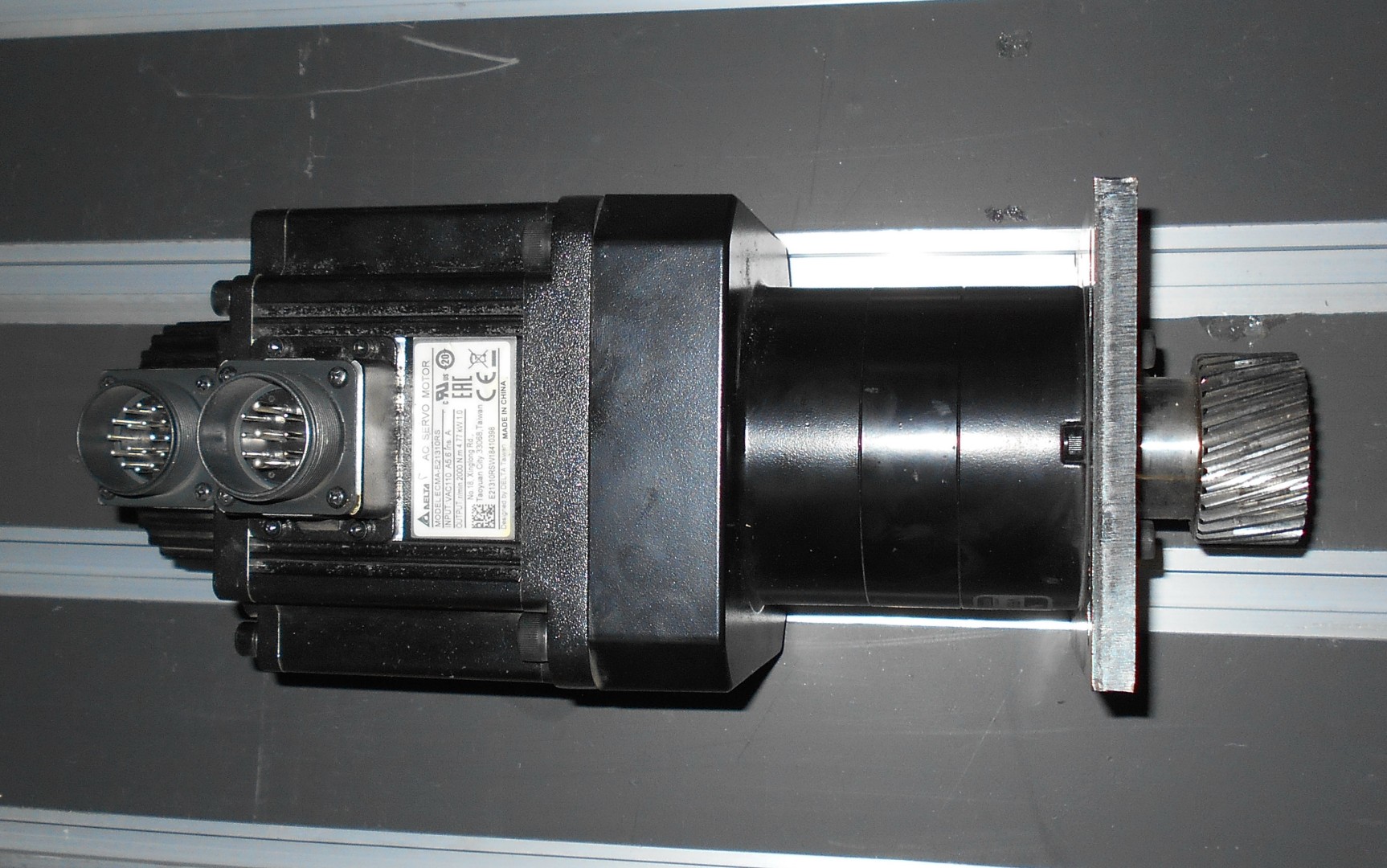

- Сервоприводы на перемещение по трём осям
- Плоские призматические направляющие.

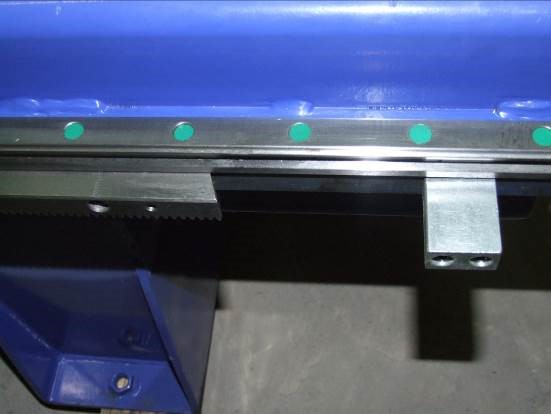

- Косозубые шестерни и рейки на перемещение по осям X и Y
- Система управления SINTEC

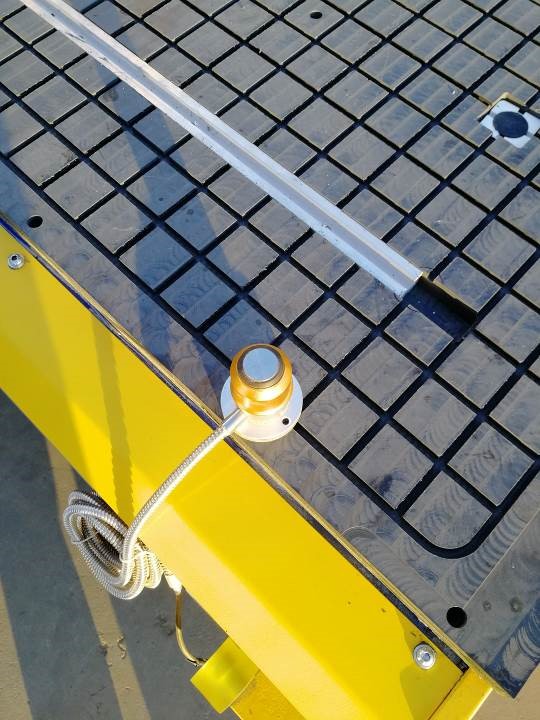

- Комбинированный сегментный стол (Вакуум+мех.прижимы).
- Две зоны вакуумирования
Технические характеристики
|
No. |
Наименования |
Параметры |
|
1 |
Рабочая область X,Y,Z, мм |
1300x2500x250 |
|
2 |
Размер стола, мм |
1300×2500 |
|
3 |
Точность позиционирования X,Y,Z, мм |
±0.05 |
|
4 |
Смена инструмента |
Револьверная, 8 патронов |
|
5 |
Тип привода X,Y |
Профилированная плоская направляющая (Hiwin) и зубчатая рейка |
|
6 |
Тип привода Z |
Профилированная плоская направляющая (Hiwin) и ШВП |
|
7 |

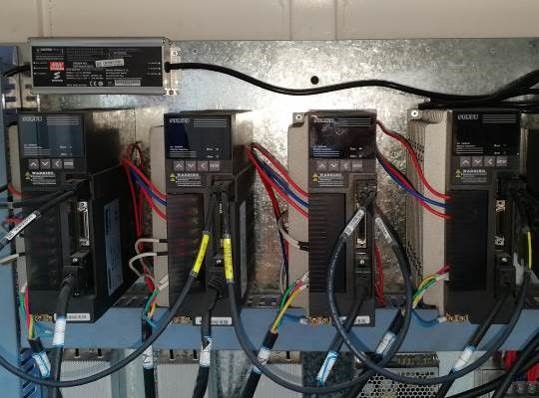

Тип двигателей приводов |
Гибридные сервоприводы Yaskawa (Япония) |
|
8 |
Макс. скорость свободного перемещения, м/мин. |
0-40 |
|
9 |
Макс. скорость фрезерования, м/мин. |
0-30 |
|
10 |

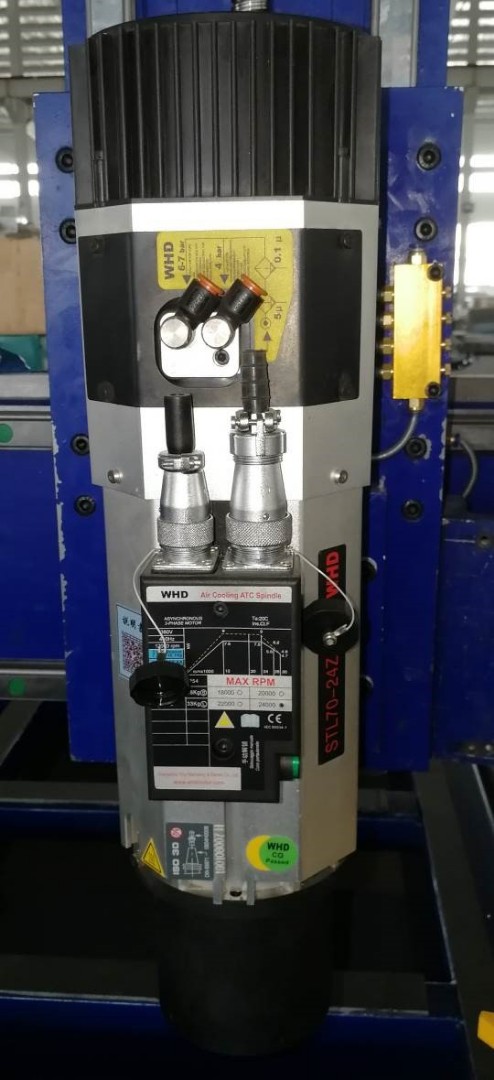

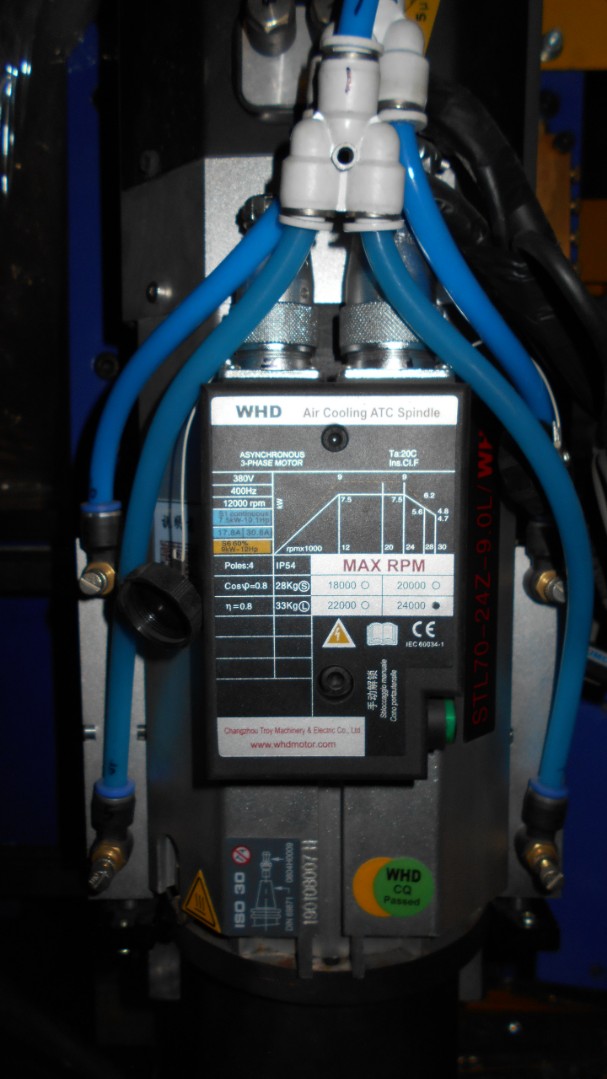

Шпиндель |
9 кВт. |
|
11 |
Обороты шпинделя |
0-24000 об/мин. |
|
12 |
Патрон |
ISO30 ER32 |
|
13 |
Код команд |
G код, *uoo, *mmg |
|
14 |

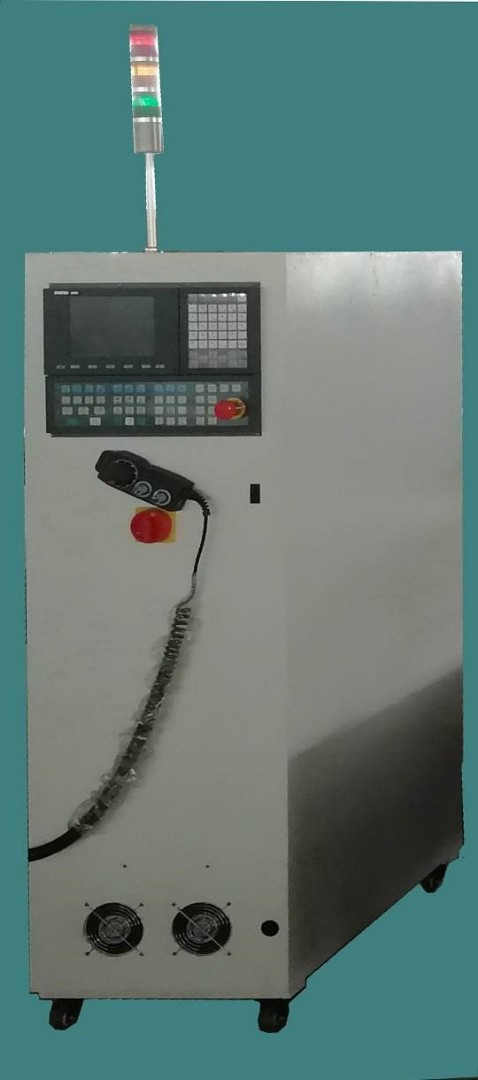

Операционная система |
Syntec Windows Control System (Taiwan) |
|
15 |
Интерфейс |
Inthernet or USB |
|
16 |
Внутренняя память |
256M (or Flash drive) |
|
17 |
Разрешение X,Y |
<0.02mm |
|
18 |
Поддерживаемое программное обеспечение |
Type3, Artcam |
|
19 |
Рабочее напряжение, В |
380 |
|
20 |
Транспортные габариты, мм |
3400х2350х2300 |
|
21 |
Макс. потребляемая мощность, кВт |
18 |
|
23 |
Вес, кг |
1600 |
- Зоны вакуумирования: 2
- Точность обработки, мм:: +0.05
- Напряжение, В: 380
- Частота вращения шпинделя, об/мин:: 24000
- Количество патронов, шт : 3
- Количество шпинделей, шт.: 1
- Командные коды: HPGL、G
- Максимальная скорость перемещения шпинделей, м/мин: 30
- Максимальная скорость перемещения, м/мин: 17
- Максимальная скорость фрезерования, м/мин: 12
- Масса, кг: 1600

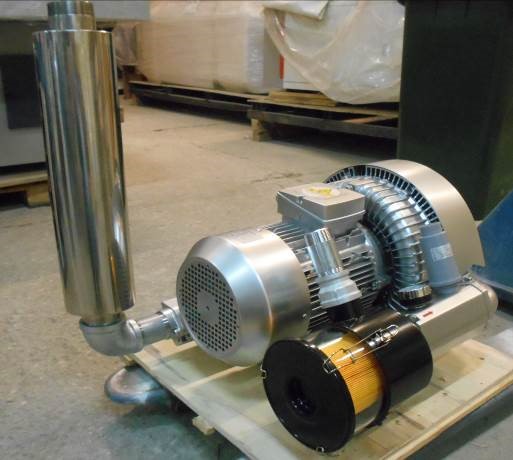

- Мощность вакуумного насоса, кВт: 5.5
- Мощность шпинделя, кВт: 9
- Направляющие: призматические PMI
- Охлаждение шпинделя: воздушное
- Рабочий стол: 1300х2500
- Рабочее напряжение, В: 380
- Размеры стола: 1300х2500
- Точность позиционирования, мм: +0.025
- Тип двигателей перемещения: сервопривод
- Смена инструмента: автоматическая
