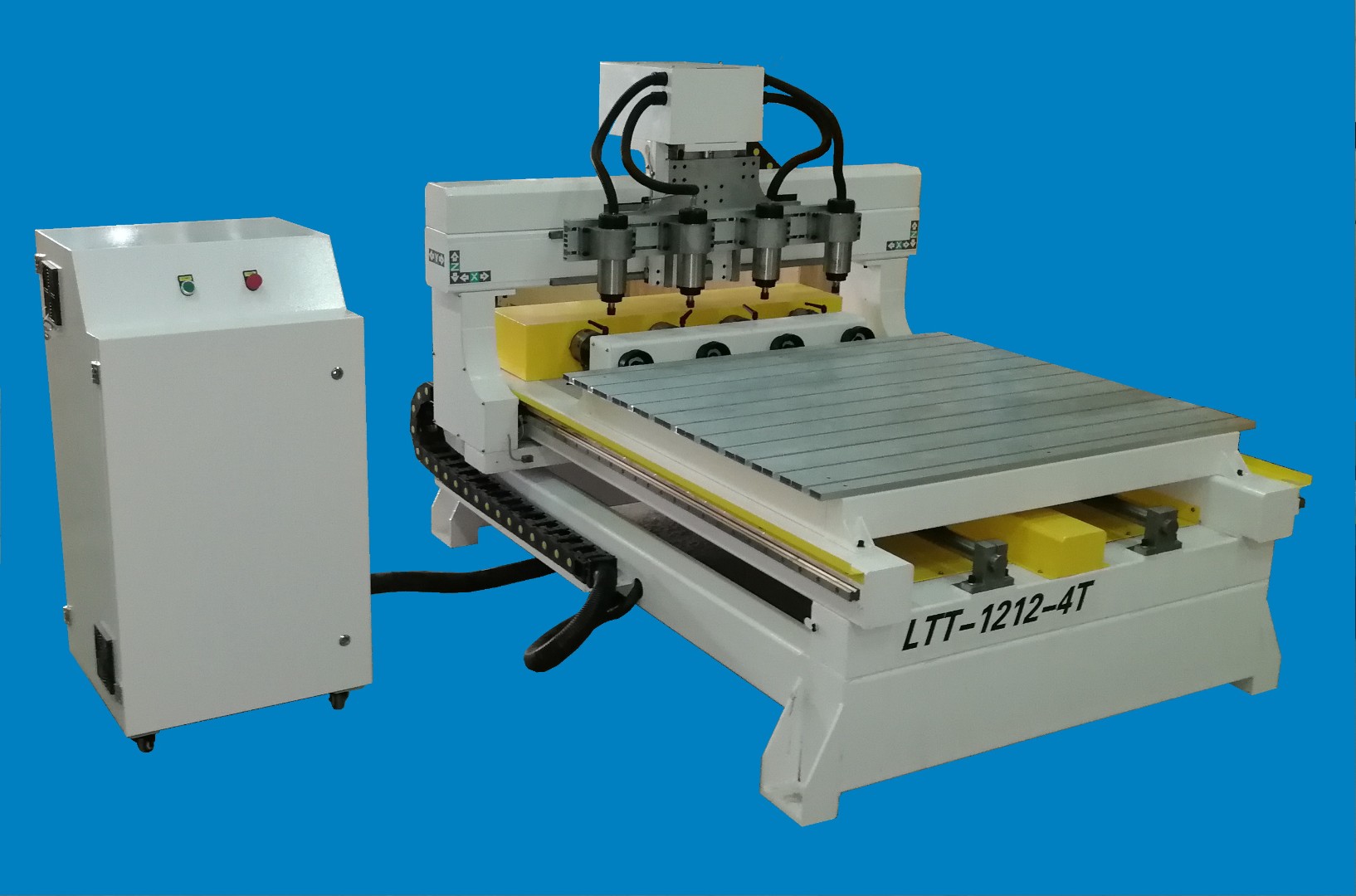

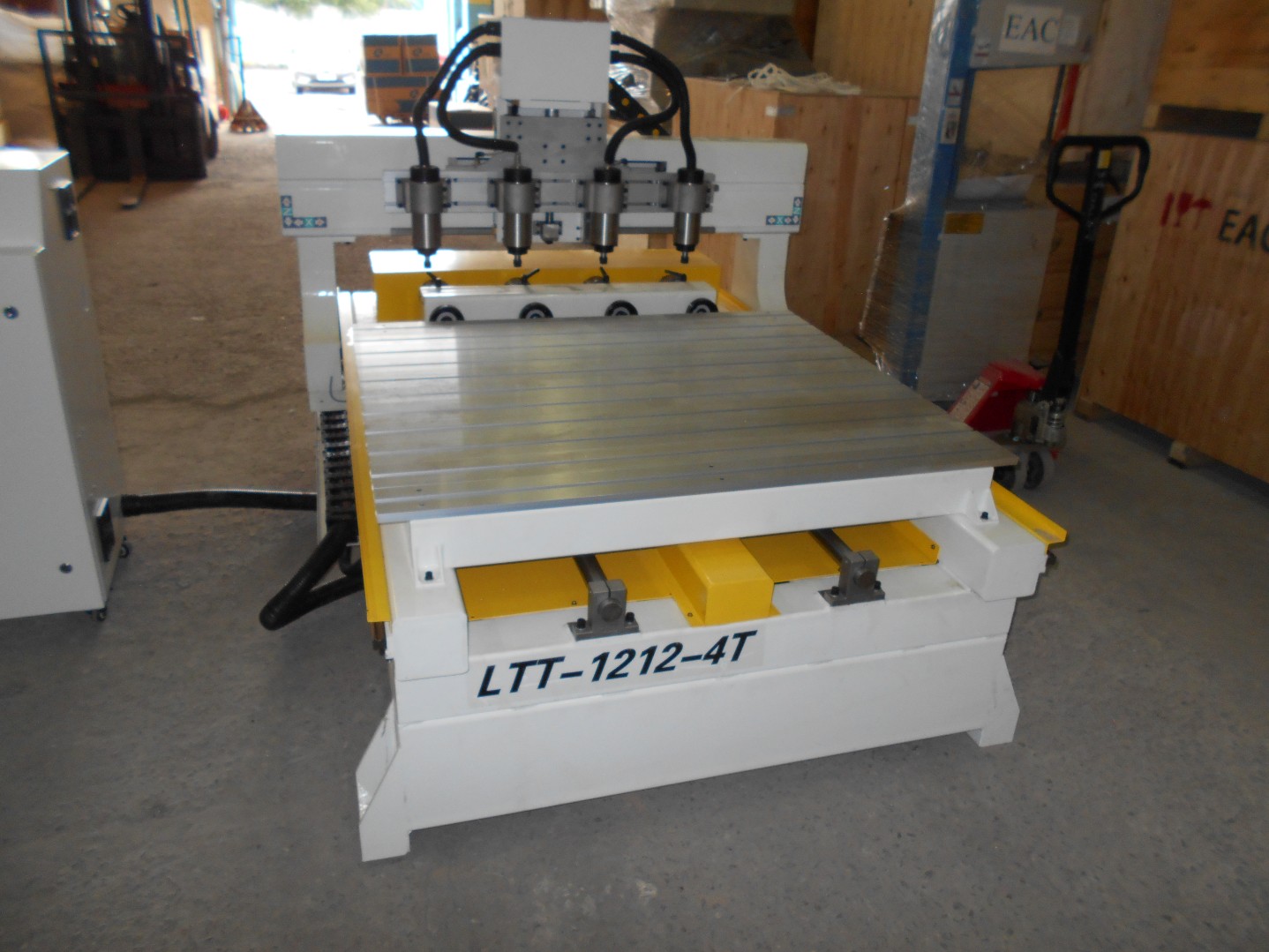

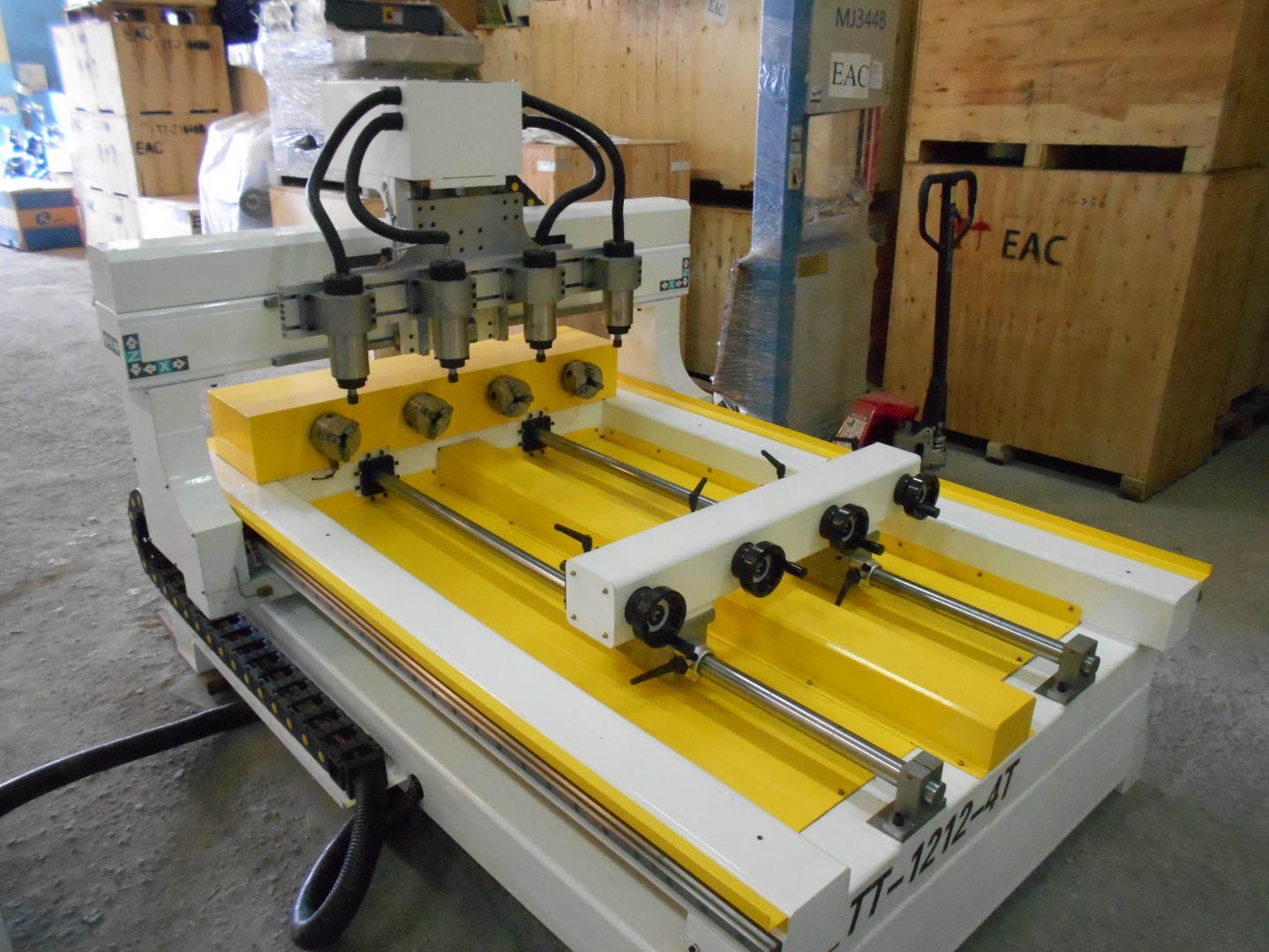

мод. LTT-1212-4T
Предназначен для получения сложного профиля тел вращения (балясины, топорище, ножки стульев, столов кресел, декоративные элементы и пр.) и плоских заготовок путём одновременного фрезерования 4-х заготовок за один установ.
Применяется при производстве мебели, сувенирной продукции, элементов декора и сложных профилей.
Технические характеристики
|
Наименование |
Параметры |
|

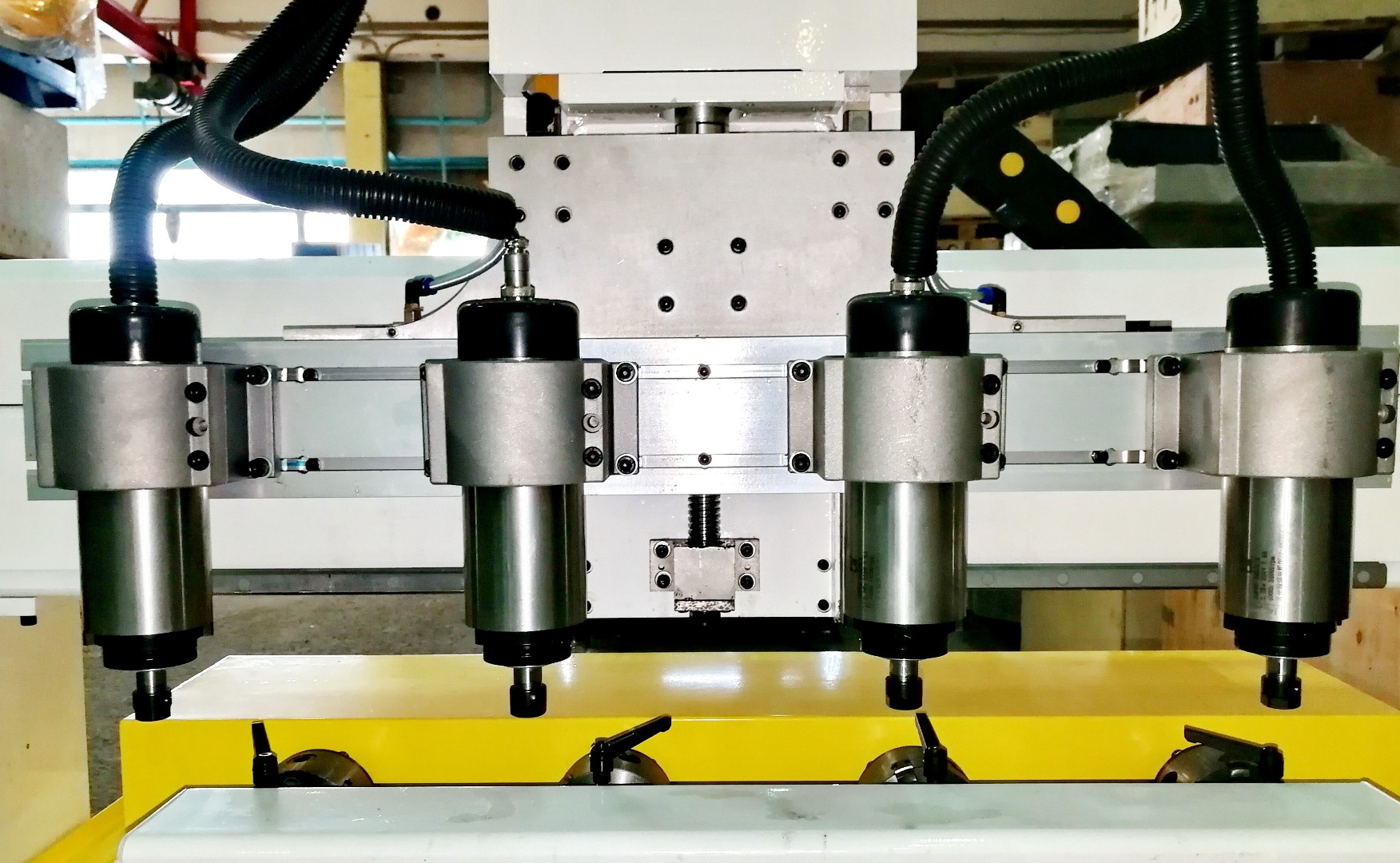

Количество шпинделей, шт. |
4 |
|
Перемещение по оси Y, мм |
1280 |
|
Перемещение по оси X, мм |
330 |
|
Перемещение по оси Z, мм |
160 |
|
Максимальный размер обрабатываемой детали , мм |
1200х200 |
|

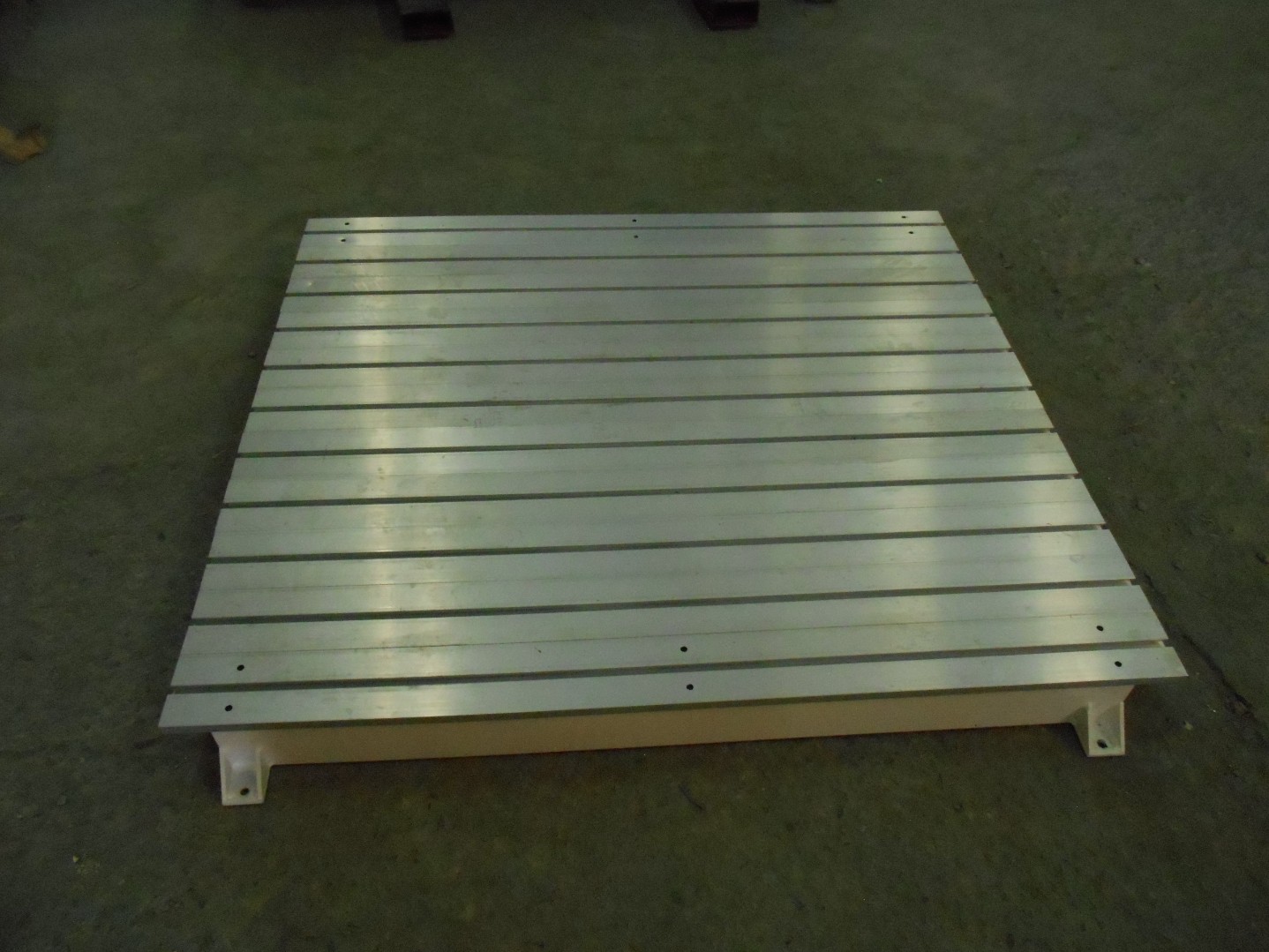

Максимальный размер обрабатываемой детали на столе , мм |
1200х280 |
|
Цанга |
ER16 |
|
Точность обработки, мм |
±0.05 |
|
Максимальная скорость перемещения шпинделей, м/мин |
15 |
|
Максимальная скорость фрезерования шпинделей, м/мин |
10 |
|
Частота вращения шпинделей, об/мин |
8000-24000 |
|
Мощность шпинделей, кВт |
8,8 (2,2х4) |
|
Мощность приводов перемещения, кВт |
3 (0,75х4) |
|
Напряжение |
AC380V 50HZ |
|
Рабочие коды |
HPGL、G |
|

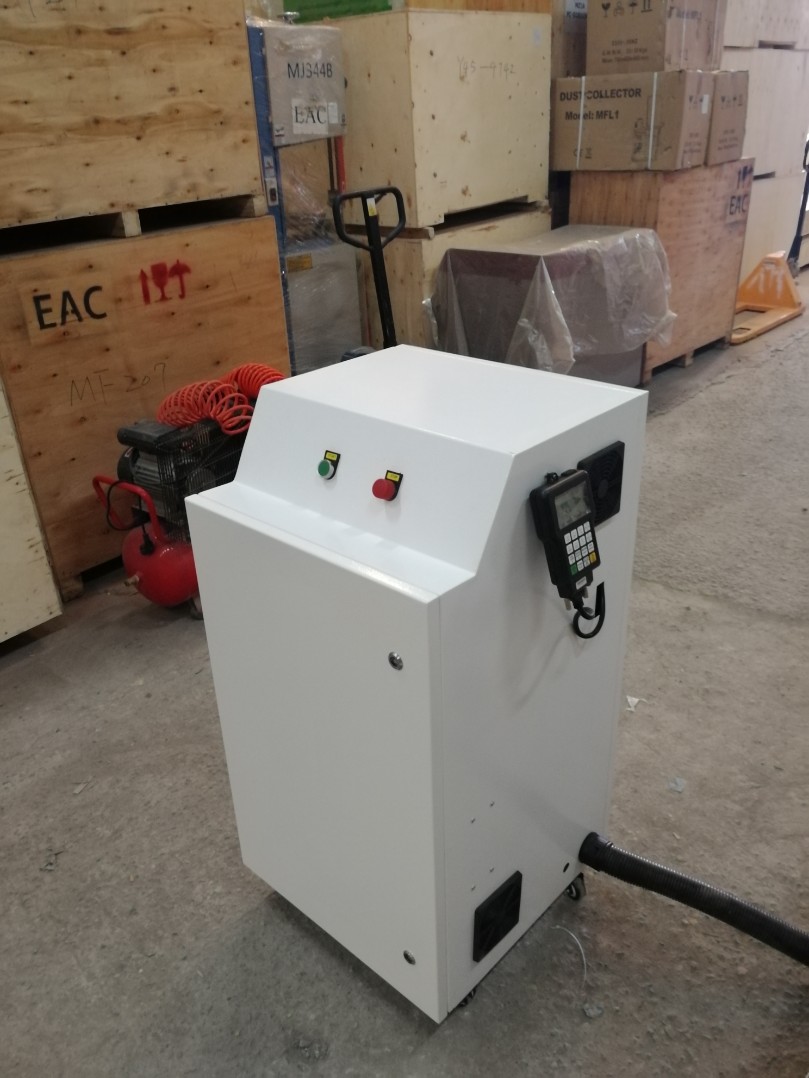

Система управления |
DSP-пульт |
|
Габариты, мм |
1650х2050х1380 |
|
Габариты транспортные, м |
1,7х 2,1 х1,4 |
|
Масса, кг |
680 |
- Точность обработки, мм:: ±0.05
- Количество шпинделей, шт.: 4
- Частота вращения шпинделя, об/мин:: 8000-24000
- Максимальная скорость перемещения шпинделей, м/мин: 15
- Максимальная скорость фрезерования, м/мин: 10
- Масса, кг: 680
- Мощность шпинделя, кВт: 8,8 (2,2х4)
- Охлаждение шпинделя: воздушное
